Brancher deux luminaires sur un seul interrupteur est un montage assez simple, mais seulement si l’on respecte la logique du circuit: la phase est coupée par l’interrupteur, tandis que le neutre et la terre alimentent directement les lampes. Je vais ici détailler le principe de câblage, la méthode de raccordement et les erreurs qui font perdre du temps ou créent un défaut de sécurité. Le point clé, c’est de travailler en parallèle, pas en série.
Les points à retenir avant de câbler deux lampes sur un seul interrupteur
- Deux lampes commandées ensemble se câblent en parallèle, pas en série.
- La phase passe par l’interrupteur, puis repart en retour lampe vers les deux points lumineux.
- Le neutre et la terre vont directement aux luminaires, sans passer par le mécanisme de l’interrupteur.
- Sur une installation classique en 1,5 mm², la protection se fait en général par 16 A, avec une limite pratique de 2300 W pour un interrupteur simple.
- Si vous voulez piloter chaque lampe séparément, un double allumage est plus propre qu’un bricolage de dérivation.
- Avant toute manipulation, il faut couper le courant et vérifier l’absence de tension avec un appareil adapté.
Ce que change vraiment un seul interrupteur pour deux points lumineux
Le montage ne consiste pas à “additionner” deux lampes sur une borne au hasard. Il faut comprendre ce que fait l’interrupteur: il ouvre ou ferme uniquement la phase. Les deux luminaires reçoivent ensuite la même phase coupée, ce qui leur permet de s’allumer et de s’éteindre en même temps.
Dans la pratique, je distingue toujours deux logiques de câblage:
| Montage | Comportement | Ce que j’en retiens |
|---|---|---|
| En parallèle | Chaque lampe reçoit la tension secteur complète. Si l’une tombe en panne, l’autre peut rester allumée. | C’est le bon montage pour deux lampes commandées ensemble. |
| En série | Les lampes se partagent la tension et le moindre défaut peut couper tout le circuit. | À éviter pour un éclairage domestique classique. |
Le mot “repiquage” revient souvent sur ce type d’installation: on repart d’un point vers un autre avec le même conducteur utile. C’est une façon propre de distribuer la phase coupée vers deux luminaires, sans créer une usine à gaz dans la boîte d’encastrement. Une fois ce principe acquis, le schéma devient beaucoup plus lisible.

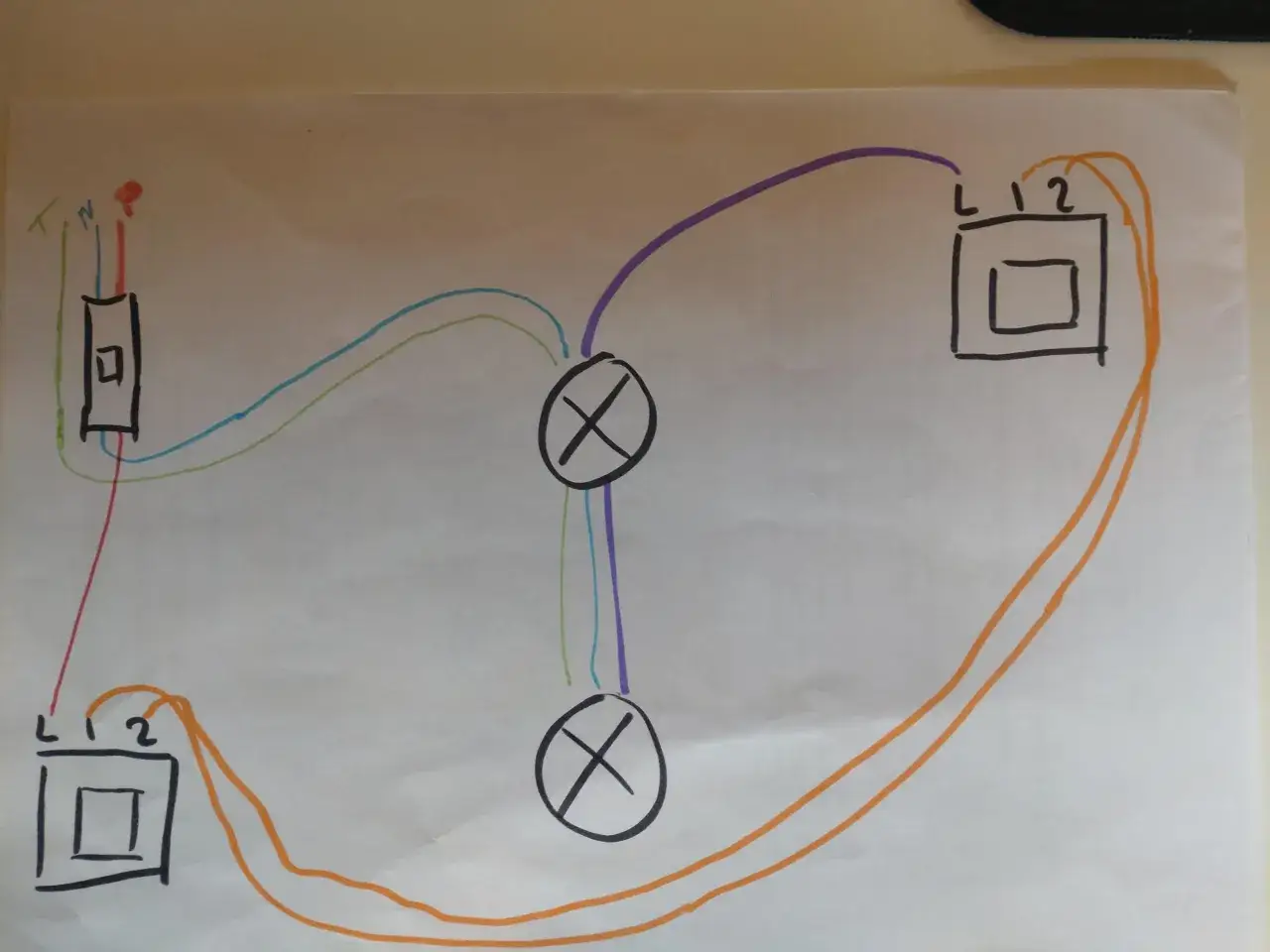

Le schéma de câblage à suivre
Sur une installation française classique, on retrouve toujours la même logique: la phase arrive à l’interrupteur, le retour lampe repart vers les luminaires, et le neutre alimente directement les lampes. La terre suit le même chemin que les corps métalliques ou les luminaires de classe I. C’est simple sur le papier, mais il faut respecter l’ordre des conducteurs.
Legrand rappelle d’ailleurs deux repères utiles: la borne L reçoit la phase, et la borne 1 ou borne repérée reçoit le retour lampe. Le même fabricant indique aussi qu’un interrupteur simple supporte en général jusqu’à 2300 W, avec une installation en 1,5 mm² protégée par 16 A.
| Conducteur | Couleur souvent rencontrée | Rôle | Où il va |
|---|---|---|---|
| Phase | Rouge, marron ou noir | Amener l’alimentation à l’interrupteur | Borne L du mécanisme |
| Retour lampe | Violet, parfois autre couleur dédiée | Renvoyer la phase coupée vers les luminaires | Borne 1 ou borne repérée |
| Neutre | Bleu | Compléter le circuit des lampes | Directement aux deux luminaires |
| Terre | Vert/jaune | Protéger les parties métalliques | Vers les luminaires de classe I |
Si l’un des deux luminaires est de classe II, il n’a pas de raccordement à la terre. En revanche, si les deux sont métalliques, je ne fais jamais l’impasse sur la continuité de terre. C’est un détail qui paraît mineur jusqu’au jour où l’on en a besoin.
Le branchement pas à pas que je recommande
Je préfère procéder de façon très méthodique, parce qu’un câblage clair se vérifie plus vite et se dépanne plus facilement. L’idée n’est pas d’aller vite, mais d’éviter de devoir tout rouvrir parce qu’un conducteur a été mal identifié.
- Coupez l’alimentation au tableau et vérifiez l’absence de tension avec un VAT ou un testeur fiable.
- Ouvrez la boîte d’encastrement et repérez les conducteurs: phase, retour lampe, neutre et terre.
- Raccordez la phase sur la borne L de l’interrupteur.
- Raccordez le retour lampe sur la borne 1 ou la borne repérée.
- Dans la boîte de dérivation ou le point de raccordement du plafond, distribuez le retour lampe vers les deux luminaires.
- Reliez les deux lampes au neutre commun.
- Raccordez la terre si les luminaires l’exigent.
- Rangez les conducteurs sans forcer, puis remettez les appareillages en place.
- Réenclenchez le courant et testez l’allumage des deux points lumineux.
Sur une boîte un peu chargée, une boîte d’encastrement de 40 mm et des bornes de connexion propres changent vraiment la vie. J’évite de tasser les fils à la dernière minute: un câble pincé ou un serrage moyen est souvent la vraie cause d’un faux contact.
Si vous installez un interrupteur connecté, je vous conseille d’être encore plus attentif au schéma du fabricant: certains modèles demandent un neutre, d’autres non, et la logique de raccordement n’est pas toujours celle d’un interrupteur mécanique classique. Cette petite vérification évite de commander le mauvais matériel.
Quand passer à un double allumage
Un seul interrupteur suffit si vous voulez que les deux lampes s’allument toujours ensemble. En revanche, dès que vous cherchez un peu de souplesse, le double allumage devient plus pertinent: une touche pour chaque éclairage, sans avoir à séparer les circuits au moyen d’un montage bancal.
Je recommande de basculer vers cette solution dans trois cas assez fréquents:
- vous avez un plafonnier principal et un éclairage d’ambiance;
- les deux luminaires n’ont pas le même usage au quotidien;
- vous rénovez une pièce et vous voulez garder une installation lisible pour la maintenance future.
Sur ce point, Legrand indique qu’un interrupteur double allumage standard peut aller jusqu’à 2 x 2300 W, soit 4600 W au total. Dans la vraie vie, la puissance est rarement le problème avec des LED; le vrai sujet, c’est surtout la clarté du câblage et la manière dont on veut piloter la lumière.
| Solution | Avantage | Limite |
|---|---|---|
| Un seul interrupteur | Simple, compact, économique | Les deux lampes sont toujours liées |
| Double allumage | Commande indépendante, usage plus souple | Demande plus de conducteurs et un peu plus de méthode |
Si votre besoin est réellement “deux lampes, une seule commande”, je reste sur l’interrupteur simple. Si vous anticipez un usage différent dans six mois, mieux vaut prévoir le bon appareillage tout de suite. C’est souvent là que l’on gagne du temps et qu’on évite une reprise complète du câblage.
Les erreurs qui reviennent le plus souvent
Le câblage de deux lampes sur un même interrupteur semble basique, mais les erreurs se ressemblent beaucoup. Quand je dépanne ce type de montage, je retrouve presque toujours l’une des situations suivantes:
- Les lampes sont câblées en série au lieu d’être en parallèle, ce qui provoque un éclairage instable ou incohérent.
- Le retour lampe est confondu avec le neutre, et l’installation ne fonctionne pas correctement.
- Les fils sont mal serrés, ce qui crée des coupures intermittentes ou un échauffement local.
- La terre est oubliée sur un luminaire métallique, ce qui est une mauvaise habitude à proscrire.
- La puissance totale est sous-estimée, surtout quand on additionne plusieurs sources lumineuses ou des accessoires incompatibles.
Le piège le plus sournois, à mon sens, reste le serrage approximatif. Tout fonctionne au premier test, puis le contact lâche après quelques jours ou quelques semaines. C’est exactement le genre de défaut que l’on évite en prenant trente secondes de plus pour vérifier chaque borne.
Les derniers contrôles qui rendent le montage fiable
Avant de refermer définitivement la boîte, je fais toujours les mêmes vérifications. Elles sont rapides, mais elles évitent un retour sur chantier pour un détail oublié.
- Je contrôle qu’aucun cuivre nu ne dépasse des bornes.
- Je tire légèrement sur chaque conducteur pour vérifier le serrage.
- Je m’assure que les fils ne sont ni pincés ni trop tendus dans la boîte.
- Je teste l’allumage des deux lampes plusieurs fois d’affilée.
- Je prends une photo du câblage avant fermeture, utile en cas d’intervention future.
Si l’installation est ancienne, si les gaines sont abîmées, si l’identification des fils est douteuse ou si la pièce impose des contraintes particulières, je préfère faire valider le montage par un électricien. Pour un branchement propre et durable, le bon réflexe n’est pas de forcer le schéma, mais de vérifier que le circuit correspond bien au besoin réel.
