Le branchement volet roulant 4 fils repose sur un principe simple, mais il faut le faire dans le bon ordre: identifier le neutre, la terre et les deux fils de commande, puis les raccorder à un inverseur adapté. Dans cet article, je détaille le schéma le plus courant, les étapes de raccordement, les vérifications de sécurité et les erreurs qui provoquent le plus souvent un sens de rotation inversé ou un moteur qui refuse de démarrer. Je reste sur les pratiques utilisées en France, avec un circuit dédié et une logique de câblage conforme aux installations 230 V résidentielles.
Ce qu’il faut garder en tête avant de toucher au câblage
- Un moteur filaire 4 fils se raccorde en 230 V sur un circuit dédié, protégé par un disjoncteur 16 A maximum et câblé en 1,5 mm².
- Le bleu va au neutre, le vert/jaune à la terre, et les deux autres conducteurs servent à la montée et à la descente via un inverseur volet roulant.
- Si le volet part dans le mauvais sens, on corrige en inversant les deux fils de commande, jamais le neutre ni la terre.
- Un simple interrupteur d’éclairage n’est pas le bon appareil: il faut une commande spécifique pour volet roulant.
- Avant remise sous tension, je contrôle toujours l’absence de tension et la compatibilité du moteur avec la commande choisie.
Ce que signifie vraiment un moteur 4 fils
Dans la pratique, un moteur de volet roulant à 4 fils est le plus souvent un moteur filaire classique. Il reçoit une alimentation 230 V et deux conducteurs supplémentaires servent à imposer le sens de rotation. Le code couleur le plus répandu est simple: bleu pour le neutre, vert/jaune pour la terre, marron et noir pour les deux sens de manœuvre.
Je précise “le plus souvent” parce que certaines marques inversent parfois marron et noir selon le modèle ou le sens de pose. C’est pour cette raison que je conseille toujours de partir de la notice du moteur et non d’une habitude de chantier. Sur un volet filaire, la logique reste la même, mais les couleurs ne doivent pas être devinées au hasard.
| Fil | Rôle habituel | Ce que je vérifie |
|---|---|---|
| Bleu | Neutre | Raccordement direct au neutre du circuit, sans passage par l’inverseur |
| Vert/jaune | Terre | Continuité de terre et serrage correct dans la borne dédiée |
| Marron | Montée ou sens 1 | Sortie de commande de l’inverseur |
| Noir | Descente ou sens 2 | Sortie de commande opposée à celle du marron |
Ce point est important, car un moteur radio ne se câble pas de la même manière: il demande en général une alimentation permanente et une commande par récepteur ou télécommande. C’est justement la bonne compréhension du type de moteur qui évite de mélanger des schémas incompatibles. Une fois ce cadre posé, le reste du travail devient beaucoup plus lisible.
Préparer l’intervention sans prendre de risque
Avant d’ouvrir la boîte de raccordement, je coupe le circuit au tableau et je vérifie l’absence de tension avec un testeur adapté. Sur une installation française, la base à respecter est claire: circuit spécialisé pour les volets roulants, conducteurs de 1,5 mm² et disjoncteur de 16 A maximum. C’est la norme de travail que je garde en tête avant même de regarder les couleurs des fils.Je prépare aussi le matériel utile, parce qu’une intervention propre se joue souvent sur trois détails: des connexions nettes, un accès suffisant dans la boîte et une commande adaptée au moteur. En rénovation, je contrôle aussi la profondeur du boîtier d’encastrement; un appareillage trop juste complique vite l’ajout d’un module ou le rangement des conducteurs.
- Couper l’alimentation au disjoncteur du volet roulant.
- Contrôler l’absence de tension avec un VAT ou un multimètre.
- Repérer et étiqueter les fils avant de les débrancher.
- Préparer des bornes propres, type Wago ou borne équivalente, si la boîte de dérivation l’exige.
- Vérifier que la commande prévue est bien un inverseur pour volet roulant et non un interrupteur ordinaire.
Quand cette préparation est faite sérieusement, le raccordement lui-même est beaucoup plus simple à lire. C’est le bon moment pour poser le schéma de principe noir sur blanc.

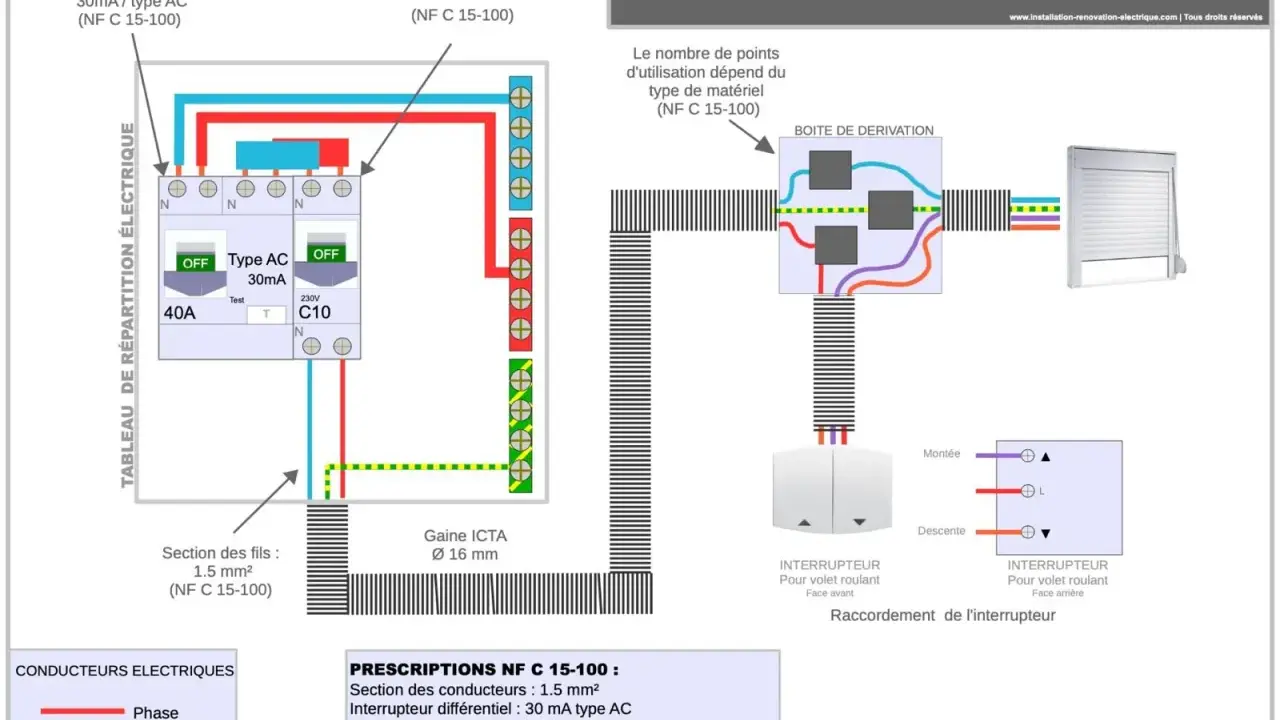

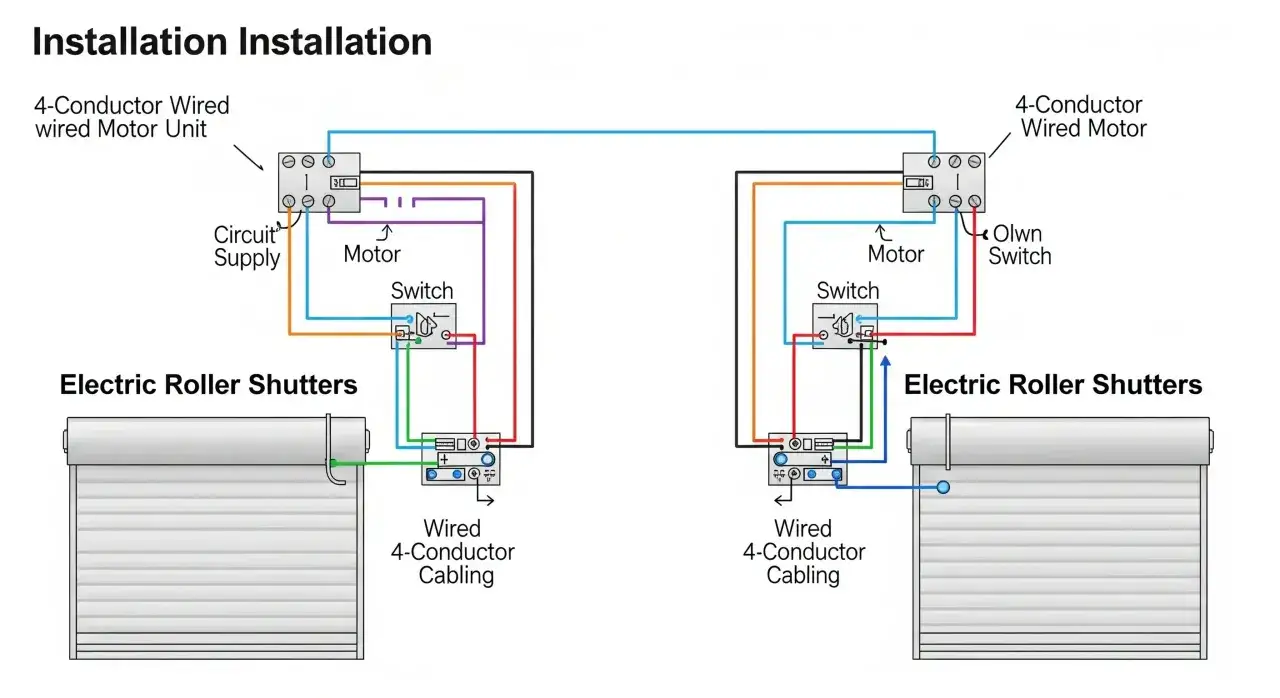

Le schéma de raccordement pas à pas
Le schéma de base est toujours le même: le neutre et la terre vont directement au moteur, tandis que la phase passe par l’inverseur pour envoyer l’alimentation soit vers la montée, soit vers la descente. Autrement dit, l’inverseur ne “fabrique” pas le mouvement; il oriente simplement la phase vers l’un des deux fils de commande.
- Raccorder le fil bleu du moteur au neutre du circuit.
- Raccorder le fil vert/jaune à la terre.
- Amener la phase d’alimentation sur la borne commune de l’inverseur volet roulant.
- Relier l’une des sorties de l’inverseur au fil de montée, souvent marron.
- Relier l’autre sortie au fil de descente, souvent noir.
- Vérifier que chaque connexion est serrée, sans brin de cuivre apparent.
- Refermer proprement la boîte, puis remettre le courant pour le test.
| Élément du circuit | Raccordement habituel | Erreur à éviter |
|---|---|---|
| Neutre | Direct vers le moteur | Le faire passer dans l’inverseur |
| Terre | Direct vers le moteur | Le mélanger à un autre conducteur |
| Phase | Sur la borne commune de la commande | La brancher directement sur les deux sens |
| Montée et descente | Sur les deux sorties de l’inverseur | Les inverser sans test préalable |
Si la boîte d’encastrement ne contient pas le neutre, il faut le ramener proprement depuis le point de dérivation ou depuis la distribution prévue à cet effet. Dans ce type de chantier, c’est souvent là que l’installation se complique, pas au niveau du moteur lui-même. Une fois le schéma bien posé, le vrai contrôle commence avec le sens de rotation.
Corriger le sens de rotation et reconnaître les cas qui sortent du cadre
Si le volet monte quand j’appuie sur la descente, ou l’inverse, je ne recommence pas tout le câblage. Je permute simplement les deux fils de commande, le plus souvent marron et noir, sur l’inverseur ou dans la boîte de raccordement, toujours hors tension. C’est la correction normale et elle ne touche ni au neutre ni à la terre.
Cette inversion ne pose pas de risque pour le moteur si elle est faite correctement. En revanche, si le volet démarre puis s’arrête rapidement, ou s’il ne réagit que dans un seul sens, le problème n’est pas forcément un simple échange de fils. Je pense alors à trois pistes: un réglage de fins de course à reprendre, une protection thermique qui s’est déclenchée, ou une commande qui ne correspond pas au type de moteur.
- Volet à l’envers : on inverse les deux fils de direction.
- Volet qui s’arrête trop tôt : on contrôle les butées ou la programmation des fins de course.
- Volet qui bourdonne sans partir : on vérifie le serrage, la commande et l’état du moteur.
- Moteur radio pris pour un moteur filaire : on revoit le schéma, car le branchement n’est pas le même.
Je vois souvent une confusion entre sens de rotation et réglage de butée. Ce sont deux sujets différents: le câblage détermine dans quel sens le moteur tourne, tandis que les fins de course fixent les positions d’arrêt haut et bas. Cette distinction évite de chercher une panne électrique là où il faut simplement reprendre le réglage mécanique ou électronique.
Choisir l’inverseur, le micromodule ou la radio selon le besoin
Quand on part d’un moteur 4 fils, la solution la plus simple reste généralement l’inverseur mural dédié. Mais selon le projet, un micromodule ou un passage en commande radio peut avoir plus de sens. Je choisis l’option en fonction de trois critères: l’espace disponible dans la boîte, le besoin de pilotage à distance et la compatibilité du moteur.
| Solution | Quand je la choisis | Avantages | Limites |
|---|---|---|---|
| Inverseur filaire classique | Remplacement simple, volet unique, câblage direct | Fiable, lisible, peu de pièces | Pas de commande à distance ni de centralisation native |
| Micromodule encastré | Besoin de domotique ou de centralisation | Ajoute du pilotage connecté sans changer tout le moteur | Demande de la place, une bonne compatibilité et parfois un neutre dans la boîte |
| Commande radio | Rénovation plus large ou confort d’usage recherché | Commande sans fil, scénarios, centralisation plus souple | Coût plus élevé et configuration plus technique |
Si l’objectif est seulement de remettre un volet en service, je reste presque toujours sur l’inverseur filaire. Si l’idée est d’automatiser plusieurs ouvrants, là je regarde plutôt la centralisation ou le micromodule. Cette logique évite de suréquiper une installation qui n’en a pas besoin, ou au contraire de poser une commande trop simple pour un usage domotique.
Les vérifications qui évitent une reprise inutile
Avant de considérer l’installation comme terminée, je fais toujours une série de contrôles très simples. Ce sont des gestes rapides, mais ils évitent beaucoup de retours en arrière: un fil mal serré, un sens de rotation inversé ou une boîte refermée trop vite provoquent presque toujours les mêmes symptômes.
- Tester montée, arrêt et descente plusieurs fois, avec de courts appuis.
- Vérifier que le volet s’arrête sans forcer en haut et en bas.
- Contrôler l’absence d’échauffement anormal de la commande ou du moteur.
- Repasser un coup d’œil sur la terre, le neutre et les deux fils de direction avant de refermer définitivement.
- Identifier le circuit au tableau pour éviter qu’un futur dépannage parte sur une mauvaise ligne.
Quand l’installation est ancienne, que la boîte est trop juste ou que le moteur réagit de façon incohérente, je préfère m’arrêter là et reprendre le diagnostic proprement plutôt que multiplier les essais. Sur un volet roulant, un câblage net, une commande adaptée et un contrôle final sérieux font vraiment la différence entre une installation fiable et un dépannage qui revient au premier usage.
