Les points à verrouiller avant de dimensionner le tableau
- La série NF C 15-100:2024 est la référence actuelle pour l’habitat en France, avec application depuis le 1er septembre 2025.
- Un disjoncteur protège un circuit contre la surcharge et le court-circuit, tandis qu’un différentiel 30 mA protège les personnes contre les défauts d’isolement.
- Le dimensionnement se fait d’abord par circuit, puis par rangée, puis par tableau entier.
- La section du câble et la chute de tension comptent autant que la puissance de l’appareil.
- Dans un logement, il faut au moins deux différentiels 30 mA, dont un type A.
Ce qu’il faut savoir avant de commencer
Je sépare toujours trois niveaux, parce que c’est là que les erreurs commencent: le circuit, la rangée et le tableau. Un disjoncteur divisionnaire protège un départ précis; un interrupteur différentiel protège plusieurs départs contre les défauts d’isolement; le coffret, lui, n’est qu’un support de répartition. Quand on mélange ces niveaux, on finit souvent avec une installation trop chargée d’un côté et sous-protégée de l’autre.| Élément | Rôle | Ce qu’il ne fait pas |
|---|---|---|
| Disjoncteur divisionnaire | Protège le circuit contre la surcharge et le court-circuit | Ne détecte pas les fuites de courant vers la terre |
| Interrupteur différentiel 30 mA | Coupe en cas de défaut d’isolement pour protéger les personnes | Ne remplace pas la protection contre les surintensités |
| Disjoncteur de branchement | Protège l’ensemble de l’installation en amont | Ne détaille pas la protection circuit par circuit |
Le bon calcul ne consiste donc pas à additionner des watts au hasard, mais à organiser des usages cohérents et à leur associer la bonne protection. Avec ce vocabulaire en tête, le cadre normatif devient beaucoup plus lisible.
Les règles françaises qui servent de cadre
Promotelec rappelle que la série NF C 15-100:2024 est entrée en vigueur le 1er septembre 2025. En pratique, je pars toujours de ces familles de circuits avant même d’ouvrir le coffret: éclairage, prises générales, circuits spécialisés et éventuels départs vers un tableau secondaire. C’est la base la plus simple pour éviter un tableau “bricolé” qui ne correspond ni aux usages ni aux limites admises.
| Circuit | Section minimale | Disjoncteur maximal | Point de vigilance |
|---|---|---|---|
| Éclairage | 1,5 mm² | 16 A | 8 points d’éclairage maximum par circuit |
| Prises générales | 1,5 mm² | 16 A | 8 prises maximum |
| Prises générales renforcées | 2,5 mm² | 20 A | 12 prises maximum |
| Plaque de cuisson | 6 mm² | 32 A | Circuit dédié |
| Four, lave-linge, lave-vaisselle | 2,5 mm² | 20 A | Circuit dédié |
| VMC | 1,5 mm² | 2 A | Alimentation dédiée dans la plupart des cas |
Pour le chauffage électrique, je ne copie jamais un schéma générique sans vérifier la puissance réelle de chaque zone. En pratique, on rencontre souvent du 20 A en 2,5 mm² jusqu’à 4,5 kW par circuit, mais la longueur de ligne et le type d’émetteur peuvent faire bouger le choix. Une fois ces bornes posées, le calcul devient une suite d’arbitrages assez mécanique.
La méthode de dimensionnement pas à pas
Je pars des usages réels
Je commence par lister tout ce qui sera alimenté de façon stable: éclairage, prises de séjour, cuisine, électroménager, chauffage, ventilation, borne de recharge éventuelle, domotique si elle existe déjà. Je ne construis pas le tableau sur un scénario théorique où tout fonctionne à pleine charge en même temps; je prends le cas d’usage le plus plausible et je garde de la marge pour les pointes ponctuelles. En rénovation, c’est encore plus important, parce qu’un logement ancien cache parfois des habitudes de câblage très éloignées des standards actuels.
Je convertis la puissance en courant
Pour les charges simples, j’utilise I = P / U avec 230 V en monophasé. Une charge de 2 300 W représente donc environ 10 A. Pour les moteurs, les alimentations électroniques ou les appareils à forte pointe au démarrage, je regarde aussi la plaque signalétique: le courant nominal réel est plus fiable qu’une division rapide de la puissance. En triphasé, je ne raisonne pas pareil; je répartis les charges par phase et je vérifie l’équilibrage avant de valider le tableau.
Lire aussi : Plaque Vitrocéramique - Quel disjoncteur et câble choisir ?

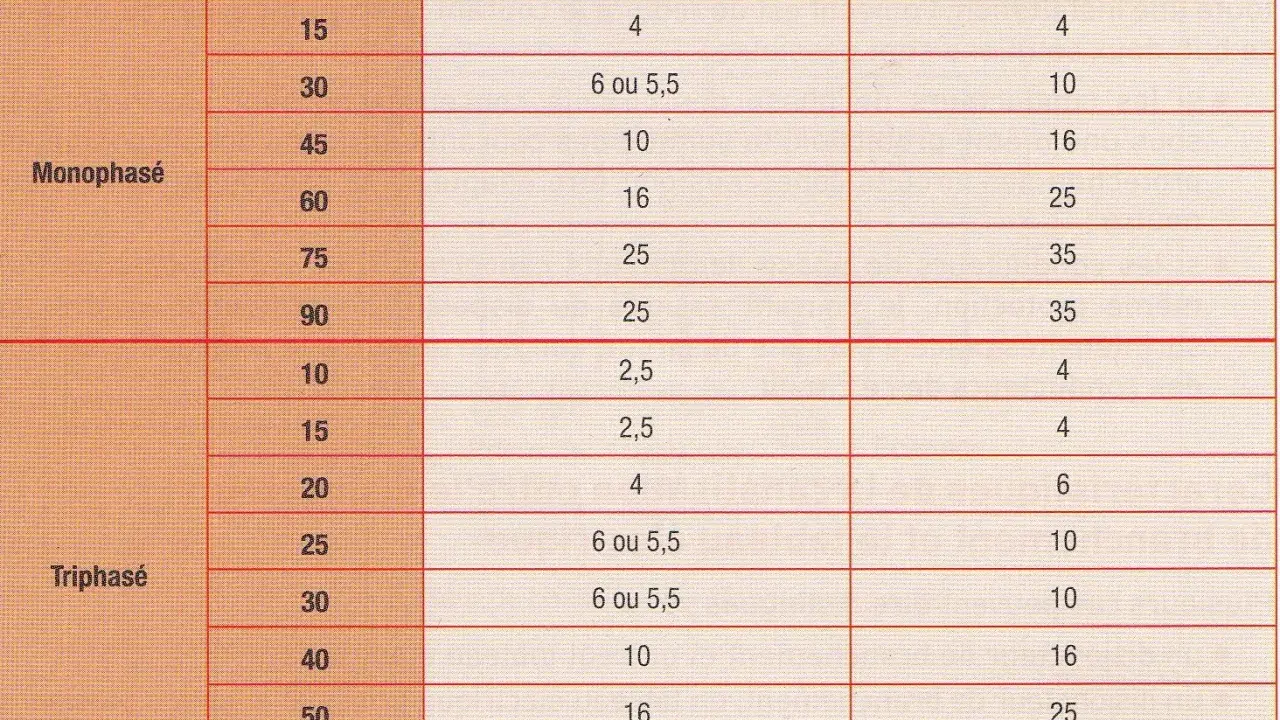

Je contrôle la section et la chute de tension
La section doit être compatible avec l’intensité admissible du câble, mais aussi avec la longueur. La chute de tension ne doit pas dépasser 3 % pour les circuits terminaux, et 5 % si j’alimente un tableau secondaire. Quand la ligne s’allonge ou passe dans une zone chaude, j’augmente la section avant de penser à augmenter le disjoncteur; c’est le câble qui fixe la limite, pas l’inverse. Si je dois alimenter un tableau divisionnaire, je vérifie aussi que la protection est placée en amont, au départ du tableau principal.
Une fois ce trio validé, la vraie question devient la répartition sous les différentiels.
Bien choisir les différentiels et répartir les rangées
Legrand rappelle qu’un interrupteur différentiel 30 mA ne doit pas protéger plus de 8 circuits, ce qui change immédiatement la logique de répartition. J’évite aussi de mettre tous les circuits sensibles sous le même appareil: si un différentiel déclenche, je veux garder une partie du logement opérationnelle, pas tout éteindre d’un coup. C’est une logique de sécurité, mais aussi de confort au quotidien.| Type de différentiel | Je le choisis pour | Pourquoi |
|---|---|---|
| Type AC | Éclairage, prises classiques, volets roulants | C’est la base la plus courante pour les usages standards |
| Type A | Plaque de cuisson, lave-linge, borne de recharge VE | Il est adapté aux circuits avec composante continue ou électronique plus marquée |
| Type F | PAC, climatisation, pompe de piscine, appareils sensibles | Il apporte un meilleur comportement sur certains équipements électroniques |
Pour le calibre, je ne fais pas une somme brute. Je pondère les circuits d’éclairage à 50 % et je compte les circuits spécialisés à 100 %; les usages lourds comme le chauffage, le chauffe-eau ou la recharge VE pèsent aussi pleinement. En pratique, 40 A suffit souvent sur une rangée légère; 63 A donne davantage de marge dès qu’on mélange plusieurs circuits spécialisés. Et surtout, je répartis éclairage et prises sur au moins deux différentiels, parce qu’un seul point de défaut ne doit pas plonger toute la maison dans le noir.
Quand la rangée est logique, il reste à éviter les erreurs les plus coûteuses.
Les erreurs qui font dérailler le calcul
- Confondre puissance installée et puissance réellement simultanée, ce qui pousse souvent à surdimensionner le tableau sans raison.
- Choisir le disjoncteur avant la section du câble, alors que la protection doit d’abord respecter le conducteur.
- Oublier la longueur de ligne et la chute de tension, surtout entre le tableau principal et un tableau secondaire.
- Mettre tous les circuits critiques sous le même différentiel, ce qui dégrade la continuité de service.
- Réutiliser des conducteurs anciens sans vérifier leur état réel, leur section et leur mode de pose.
- Ne pas réserver d’emplacement pour des modules futurs comme la mesure d’énergie, la gestion connectée ou une commande de chauffe-eau.
Dans les rénovations, je vois souvent des tableaux “mis à niveau” sans reprise sérieuse des départs derrière. Le coffret paraît propre, mais l’amont reste flou, et c’est là que les problèmes reviennent. Avec ces pièges en tête, un exemple chiffré rend la méthode beaucoup plus concrète.
Un exemple concret pour un logement courant
Prenons un T3 de 70 m² avec plaque de cuisson, four, lave-linge, éclairage classique, prises de séjour, prises de chambres, VMC et volets roulants. Je cherche ici un tableau lisible, pas un montage “optimisé” sur le papier mais pénible à l’usage.
| Rangée | Différentiel | Circuits protégés | Logique de répartition |
|---|---|---|---|
| 1 | Type A 63 A | Plaque 32 A, lave-linge 20 A, four 20 A | Je regroupe les usages les plus puissants et les plus sensibles aux électroniques |
| 2 | Type AC 40 A | Éclairage 16 A, prises séjour 20 A, prises chambres 20 A, VMC 2 A, volets roulants 16 A | Je garde la rangée “vie courante” séparée des gros appareils |
Dans ce schéma, je conserve encore un peu de place libre pour l’avenir: un gestionnaire d’énergie, un module domotique, un contacteur, ou une protection additionnelle selon l’évolution du logement. Si la maison passe un jour en chauffage électrique ou en recharge de véhicule, je reverrai la répartition au lieu d’ajouter des modules au hasard. C’est ce souci d’anticipation qui évite de refaire le tableau six mois plus tard.
Avant de refermer le coffret, je fais encore quelques vérifications simples qui évitent beaucoup de reprises.
Ce que je vérifie avant de fermer le tableau
- Chaque circuit est clairement repéré, avec un libellé lisible et cohérent.
- Le test de chaque différentiel fonctionne, et je n’en laisse aucun sans contrôle.
- Les sections de conducteurs correspondent bien aux calibres posés.
- Aucune rangée ne dépasse 8 circuits sous le même différentiel.
- Je garde de la réserve pour l’évolution: domotique, supervision énergétique, modules de commande.
- Je contrôle le serrage des bornes et l’ordre des départs avant mise sous tension.
- Si le site est exposé ou alimenté de manière aérienne, je vérifie aussi si un parafoudre devient pertinent.
Au fond, un bon calcul de tableau repose sur une logique simple: je pars des usages, je valide les sections, je verrouille la protection des personnes, puis je répartis l’ensemble pour garder de la marge. C’est cette discipline qui évite les tableaux surchargés, les déclenchements en cascade et les rénovations qu’il faut refaire deux fois.
