Dans un logement, un disjoncteur n’est pas là pour “punir” les appareils: il coupe quand le courant devient anormal, afin d’éviter l’échauffement des fils et la propagation d’un défaut. Pour comprendre comment fonctionne un disjoncteur dans un logement, il faut regarder ce qu’il détecte, où il se place dans le tableau et avec quels autres appareils il travaille. C’est ce qui fait la différence entre une installation simplement alimentée et une installation vraiment protégée.
L’essentiel à retenir sur la protection d’un circuit
- Un disjoncteur coupe en cas de surcharge, de court-circuit ou, selon le modèle, de défaut d’isolement.
- Dans un tableau domestique, il protège surtout les circuits et les équipements, tandis que l’interrupteur différentiel protège les personnes.
- Le déclenchement repose en général sur deux mécanismes: thermique pour les surcharges, magnétique pour les courts-circuits.
- En France, un tableau de logement s’organise autour d’interrupteurs différentiels 30 mA et de disjoncteurs par circuit.
- Les calibres les plus courants sont 16 A, 20 A et 32 A, avec des sections de fils adaptées.
- Un disjoncteur qui saute plusieurs fois révèle un problème réel qu’il faut identifier, pas contourner.

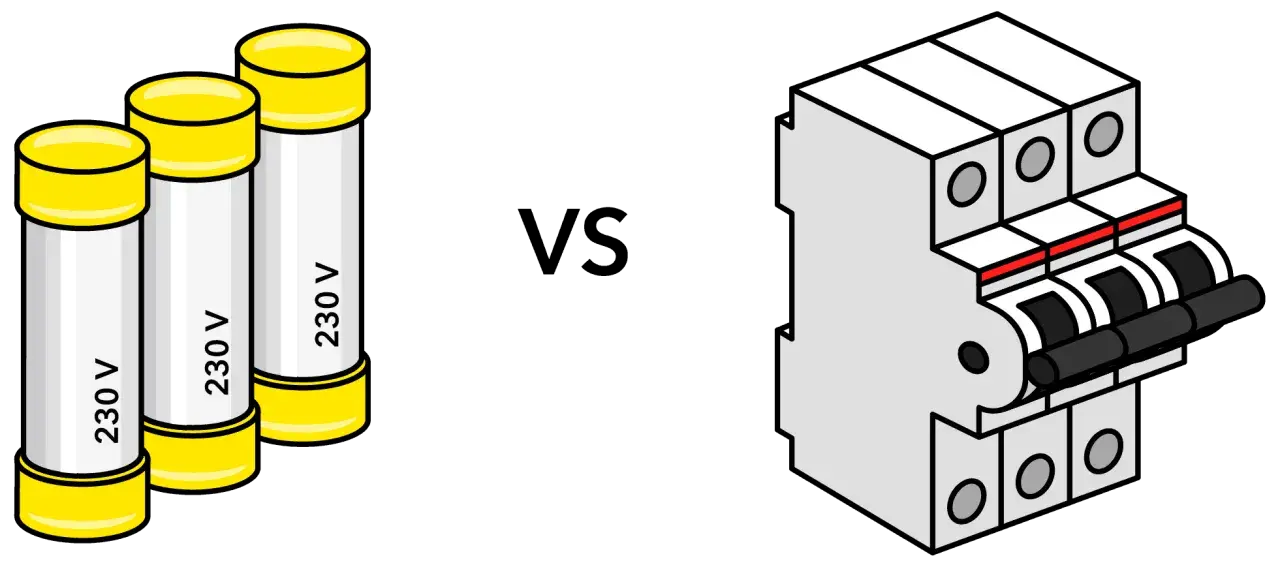

Ce que coupe vraiment le disjoncteur quand un défaut apparaît
Je résume souvent son rôle de cette façon: le disjoncteur surveille l’intensité. Tant que le courant reste dans la zone prévue pour le circuit, il laisse passer. Dès qu’il repère une surintensité dangereuse, il ouvre le circuit et interrompt l’alimentation. Cette coupure évite que les conducteurs chauffent trop, que les bornes se dégradent ou qu’un équipement abîmé provoque un incident plus grave.
Le point important, c’est qu’il ne réagit pas à “une panne” au sens large, mais à une anomalie électrique précise. Deux cas dominent.
La surcharge
Une surcharge apparaît quand le circuit tire trop de courant pendant trop longtemps. Ce n’est pas forcément spectaculaire: on peut être au-dessus du seuil sans court-circuit ni étincelle. Typiquement, cela arrive quand plusieurs appareils puissants partagent la même ligne ou quand un circuit est mal dimensionné. La réaction est plus lente, parce que la hausse de température prend du temps à se construire.
Le court-circuit
Le court-circuit, lui, est brutal. Le courant grimpe très vite, parfois à des niveaux très élevés, parce que deux conducteurs entrent en contact de façon anormale. Là, le disjoncteur doit réagir presque instantanément. Dans la pratique, c’est la partie magnétique de l’appareil qui déclenche la coupure.
Le rôle de la chambre d’extinction d’arc
Quand l’ouverture se produit sous charge, un arc électrique peut se former entre les contacts. La chambre d’extinction sert à le casser et à l’éteindre rapidement. C’est un détail qu’on voit peu, mais il compte beaucoup: sans lui, la coupure elle-même serait plus agressive pour l’appareil et pour l’installation.
Autrement dit, un disjoncteur n’est pas un simple interrupteur automatique; c’est un organe de protection qui choisit quand couper et qui doit le faire proprement. Cette logique devient beaucoup plus claire quand on regarde la façon dont le tableau distribue les protections.

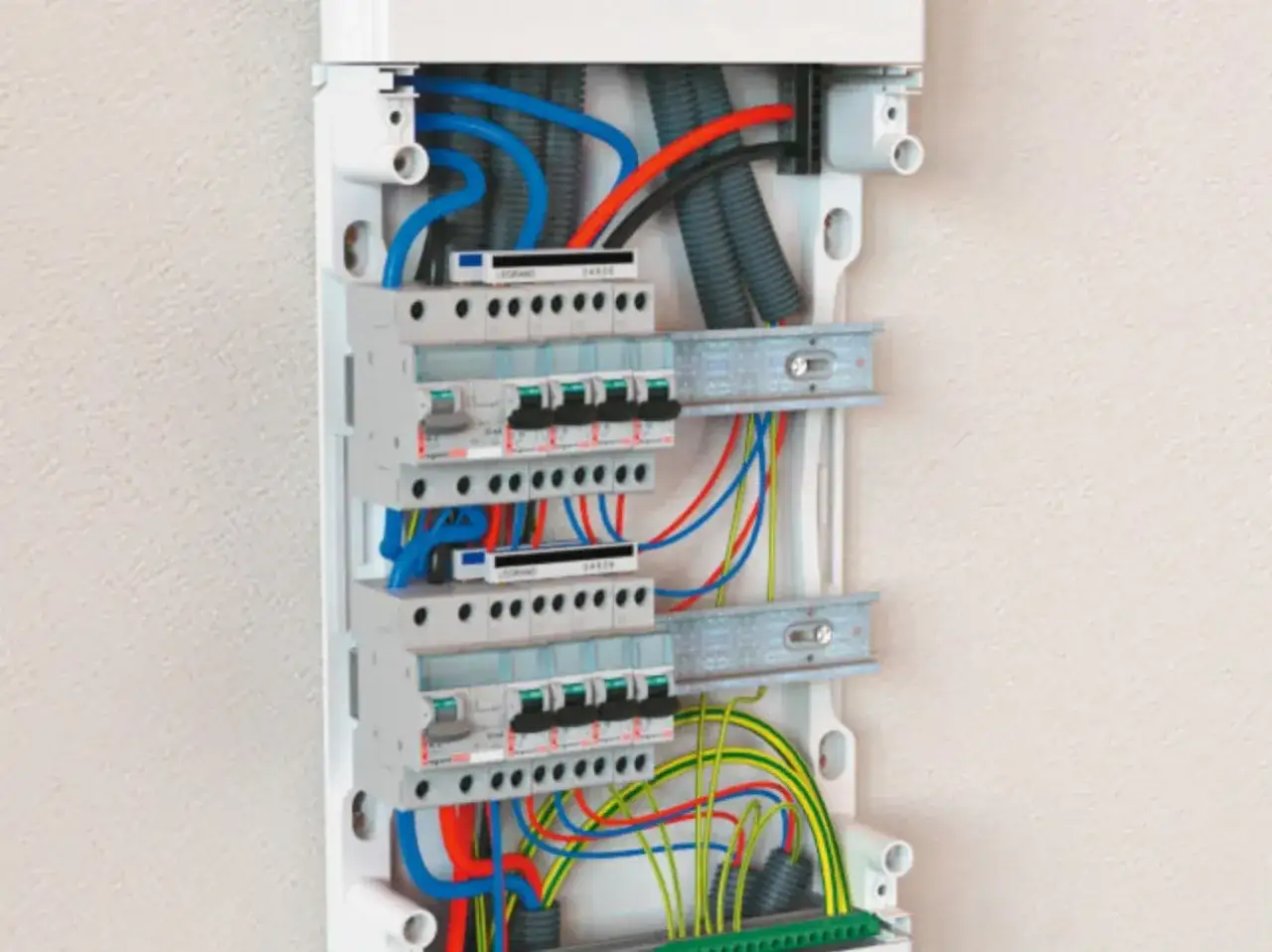

Comment le tableau électrique répartit les protections
Le tableau n’est pas un bloc uniforme: c’est une architecture de protection. On y trouve des appareils en tête de rangée, qui surveillent plusieurs circuits, puis des protections divisionnaires qui isolent chaque ligne. Cette organisation permet de limiter l’incident à une zone précise au lieu de couper tout le logement pour un seul défaut.
Dans un logement français, la logique est simple: un appareil différentiel en amont, puis un disjoncteur par circuit. Le différentiel protège la personne contre les fuites de courant, tandis que le disjoncteur protège le circuit contre les surintensités. Quand tout est bien coordonné, un défaut sur la prise de la cuisine ne doit pas plonger toute la maison dans le noir.
Le disjoncteur général ou de branchement se situe en amont du tableau. Sa fonction est double: il permet la coupure générale et il joue aussi un rôle de protection sur l’ensemble de l’installation. Ensuite, dans le tableau, les rangées se structurent autour des différentiels 30 mA, qui alimentent plusieurs disjoncteurs divisionnaires.Dans une installation domestique bien pensée, j’aime vérifier trois choses:
- les circuits sensibles sont répartis sur plusieurs rangées;
- les appareils puissants ne sont pas tous regroupés sous la même protection;
- le repérage est clair, pour identifier vite le circuit concerné en cas de déclenchement.
Cette organisation n’est pas seulement pratique. Elle améliore la continuité de service et limite les coupures inutiles. La suite logique, c’est de distinguer les appareils qui se ressemblent mais ne protègent pas la même chose.
Disjoncteur, interrupteur différentiel et disjoncteur différentiel ne protègent pas la même chose
Dans le langage courant, on mélange souvent ces trois appareils. Pourtant, ils ne rendent pas le même service. C’est là que beaucoup de confusions apparaissent, surtout quand on regarde un tableau sans lire les étiquettes.
| Appareil | Ce qu’il protège | Ce qu’il détecte | Ce qu’il fait |
|---|---|---|---|
| Disjoncteur divisionnaire | Le circuit et les équipements | Surcharge, court-circuit | Coupe la ligne concernée puis se réarme après correction du défaut |
| Interrupteur différentiel 30 mA | Les personnes | Fuite de courant vers la terre | Coupe la rangée ou le groupe de circuits en cas de défaut d’isolement |
| Disjoncteur différentiel | Les personnes et le circuit | Fuite de courant, surcharge, court-circuit | Combine les deux fonctions dans un seul appareil |
Cette complémentarité mène directement à une question très concrète: quel calibre choisir pour ne pas sous-protéger ni surdimensionner le circuit ?
Choisir un calibre cohérent avec le circuit et la section des fils
Le calibre d’un disjoncteur doit rester cohérent avec l’usage du circuit et la section des conducteurs. Si le calibre est trop faible, le disjoncteur sautera sans raison apparente. S’il est trop élevé, il ne jouera plus correctement son rôle de protection, et c’est le câblage qui risque de chauffer avant la coupure.
Dans l’habitat, les repères les plus courants sont les suivants:
| Circuit | Calibre courant | Section de fil habituelle | Remarque pratique |
|---|---|---|---|
| Éclairage | 16 A | 1,5 mm² | Adapté aux circuits de lumière et à une consommation modérée |
| Prises de courant | 20 A | 2,5 mm² | Très fréquent pour les prises générales et plusieurs usages spécialisés |
| Plaques de cuisson | 32 A | 6 mm² | Circuit dédié, à ne pas partager avec d’autres appareils gourmands |
Je recommande de ne jamais “monter en calibre” pour faire taire un disjoncteur qui déclenche. C’est une fausse bonne idée: on masque le symptôme, mais on laisse intacte la cause. Si un circuit de prises saute à répétition, le vrai sujet peut être la charge cumulée, une connexion fatiguée ou un appareil défectueux.
Autre point pratique: sur les circuits spécialisés, la cohérence entre protection, usage et câblage compte plus que la puissance de l’appareil branché au quotidien. Un lave-linge, un four ou une plaque ne se protègent pas comme une simple ligne de lampes. C’est précisément pour cela que les tableaux bien réalisés sont découpés en circuits distincts.
Une fois le bon calibre installé, reste à interpréter ce que signifie un déclenchement. C’est souvent le meilleur indice de diagnostic à disposition.
Pourquoi un disjoncteur saute et comment réagir sans aggraver le problème
Quand un disjoncteur déclenche, il faut le lire comme un message, pas comme une fatalité. Le message varie selon la cause.
Les causes les plus fréquentes
- Surcharge : trop d’appareils sur la même ligne ou consommation cumulée trop élevée.
- Court-circuit : défaut franc dans un câble, une prise, une douille ou un appareil.
- Défaut d’isolement : fuite de courant vers la terre, souvent détectée par le différentiel.
- Appareil en fin de vie : moteur, résistance, alimentation électronique ou bloc d’alimentation qui se dégrade.
Lire aussi : Protection PAC - Disjoncteur, Différentiel, Câble - Évitez les Erreurs
La réaction la plus sûre
- Je coupe les appareils branchés sur le circuit concerné.
- Je vérifie s’il s’agit d’un seul disjoncteur, d’une rangée entière ou du général.
- Je réarme une seule fois après avoir retiré les charges suspectes.
- Si le déclenchement revient aussitôt, je n’insiste pas.
Le point décisif, c’est de ne pas multiplier les essais. Un disjoncteur qui retombe immédiatement après réarmement signale souvent un défaut toujours présent. Insister peut abîmer le matériel, surtout si le problème vient d’un appareil en court-circuit ou d’un conducteur endommagé.
En pratique, j’observe aussi que certains défauts sont intermittents: humidité dans une salle d’eau, prise fatiguée, rallonge écrasée, câble pincé derrière un meuble. Dans ces cas, le déclenchement n’est pas constant, mais il reste sérieux. Un incident intermittent est parfois plus trompeur qu’une panne franche, parce qu’il donne l’impression que “ça remarche tout seul”.
Il reste enfin un levier très simple pour éviter ces situations ou les rendre plus rares: l’entretien de base du tableau et de ses protections.
Les réflexes que je recommande pour garder un tableau fiable
Un tableau électrique n’a pas besoin d’être “surveillé” en permanence, mais il doit rester lisible, cohérent et testé. C’est ce trio qui fait vraiment la différence sur la durée.
- Tester régulièrement les différentiels avec leur bouton de test, pour vérifier que la coupure se déclenche bien.
- Étiqueter clairement les circuits, surtout après un ajout de prise, de cuisine équipée ou de domotique.
- Éviter les multiprises chargées à l’excès, qui créent souvent des surcharges locales difficiles à lire.
- Ne pas mélanger des usages trop différents sur un même circuit quand le tableau permet de mieux répartir.
- Faire contrôler les ajouts si un nouvel équipement puissant s’invite dans l’installation.
Je recommande aussi de regarder le tableau comme un ensemble cohérent, pas comme une collection d’appareils isolés. L’interrupteur différentiel, le disjoncteur divisionnaire, la section du câble et l’usage réel du circuit doivent raconter la même histoire. Dès qu’un élément ne colle plus aux autres, la protection devient moins fiable.
Au fond, la bonne lecture d’un disjoncteur repose sur une idée simple: il ne sert pas seulement à “couper”, il sert à limiter les conséquences d’un défaut. Dans un logement bien protégé, la panne reste localisée, le câble ne chauffe pas inutilement et l’installation garde sa logique. C’est cette cohérence, plus que la seule présence d’un appareil, qui fait la qualité d’un tableau électrique.
