Le branchement d’un interrupteur à voyant paraît simple, mais il dépend d’abord de la fonction recherchée: repérage dans le noir ou indication de l’état de la lampe. Ce choix change le nombre de fils, les bornes utilisées et parfois même le type de mécanisme compatible avec votre boîte d’encastrement. Je vais donc aller à l’essentiel, avec un schéma logique, les vérifications à faire avant de toucher aux conducteurs et les erreurs que je vois le plus souvent en rénovation.
Les points essentiels à retenir avant de câbler un interrupteur à voyant
- Un voyant lumineux sert à retrouver l’interrupteur dans l’obscurité, alors qu’un voyant témoin signale l’état du circuit d’éclairage.
- Sur un montage simple, la phase va sur la borne L et le retour lampe sur la borne 1.
- Pour un voyant témoin, il faut en général ajouter le neutre sur la borne N et disposer d’un conducteur supplémentaire.
- La coupure au disjoncteur général et la vérification d’absence de tension avec un VAT ne sont pas optionnelles.
- En va-et-vient, le schéma du fabricant prime toujours sur une logique “standard”.
- Si le neutre manque ou si la boîte est trop courte, mieux vaut adapter le matériel que forcer le montage.
Voyant lumineux ou voyant témoin, il faut d’abord choisir l’usage
Chez Legrand, la différence est nette: le voyant lumineux reste allumé pour repérer la commande dans le noir, tandis que le voyant témoin reflète l’état du circuit. Schneider Electric distingue la même logique avec deux usages possibles: signaler qu’un interrupteur est alimenté ou le rendre visible dans l’obscurité. En pratique, ce n’est pas un détail de vocabulaire; c’est ce qui décide du câblage et du nombre de fils à prévoir.
| Type | Fonction réelle | Fils nécessaires en pratique | Quand je le choisis |
|---|---|---|---|
| Voyant lumineux | Repérage dans le noir | Phase + retour lampe, selon le mécanisme | Couloir, chambre, cave, escalier |
| Voyant témoin | Indique si la lampe est allumée | Phase + retour lampe + neutre | Garage, local technique, extérieur |
| Interrupteur standard | Aucun repère visuel | Phase + retour lampe | Quand le voyant n’apporte rien |
La vraie question, au fond, est simple: voulez-vous retrouver l’interrupteur ou lire l’état de l’éclairage? Une fois cette réponse posée, la suite devient beaucoup plus fluide.
Ce qu’il faut vérifier avant de toucher aux fils
Avant d’ouvrir la boîte, je vérifie trois choses: la présence d’un neutre, la profondeur de la boîte et le type exact de mécanisme. Sur beaucoup de montages résidentiels, un voyant témoin demande une boîte plus confortable, souvent autour de 40 mm, pour ne pas écraser les fils ou tordre les bornes. Je garde aussi sous la main un tournevis isolé, une pince à dénuder, une pince coupante et un vérificateur d’absence de tension (VAT).
- Vérifier l’absence de tension au disjoncteur général.
- Identifier la phase, le retour lampe et, si elle existe, l’arrivée du neutre.
- Regarder si le mécanisme comporte les bornes L, 1 et N.
- Ne pas se fier aveuglément aux couleurs, surtout dans une installation ancienne.
- Prévoir une borne de connexion si un repiquage du neutre est nécessaire.
Dans une installation française récente, le bleu est normalement réservé au neutre, mais je préfère toujours confirmer au testeur plutôt que d’interpréter les couleurs à l’œil. Cette étape évite la plupart des erreurs dès le départ, et elle prépare le câblage proprement.

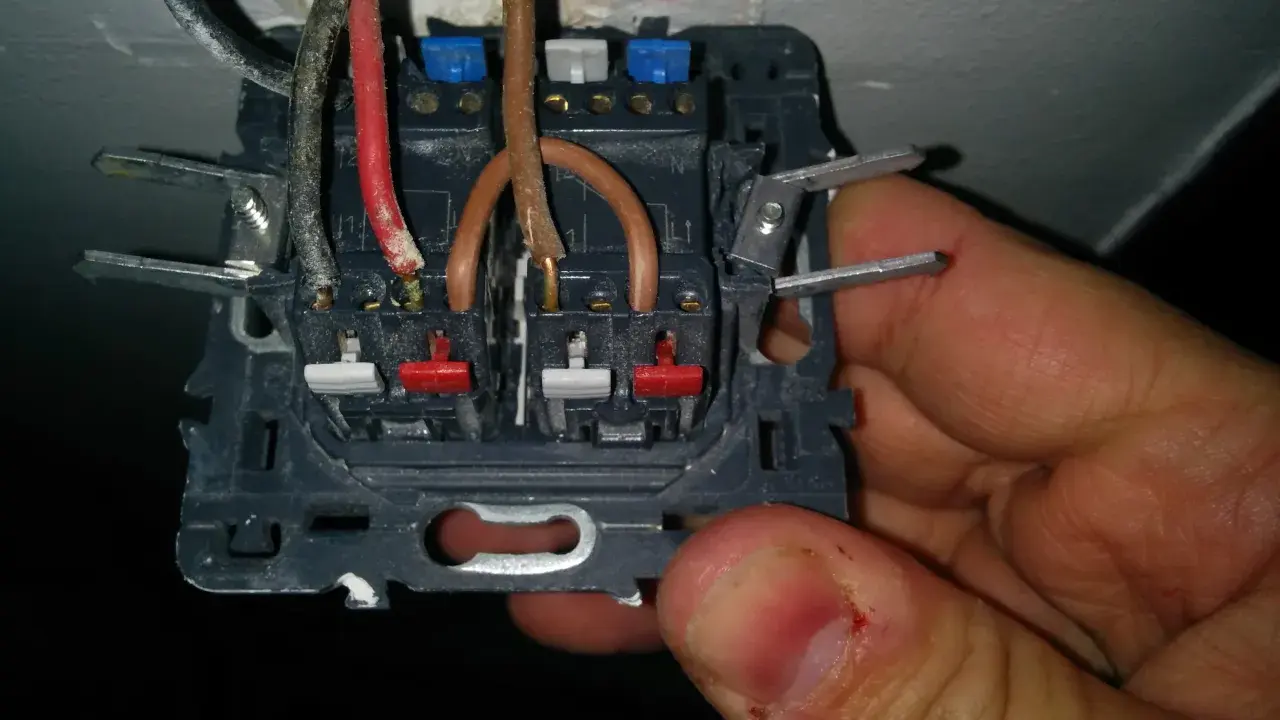

Raccorder le mécanisme pas à pas
Le schéma reste simple sur un interrupteur simple, à condition de respecter l’ordre des bornes. Pour un voyant lumineux, je raccorde généralement la phase sur L et le retour lampe sur 1; le voyant est intégré au mécanisme, donc il n’y a pas de conducteur supplémentaire à ajouter. Pour un voyant témoin, la logique est la même, mais il faut aussi amener le neutre sur N.
- Je coupe l’alimentation au disjoncteur général et je contrôle l’absence de tension avec un VAT.
- Je démonte l’ancien interrupteur, puis je repère le fil d’arrivée et le retour vers le luminaire.
- Je raccorde la phase sur L et le retour lampe sur 1.
- Si le modèle est témoin, j’ajoute le neutre sur N, avec une connexion propre et serrée.
- Je replace le mécanisme dans la boîte, je revisse sans écraser les conducteurs, puis je remets la plaque.
- Je réenclenche le courant et je teste les deux fonctions: allumage de la lampe et comportement du voyant.
| Borne | Rôle | Erreur fréquente |
|---|---|---|
| L | Arrivée de phase | Y brancher le retour lampe par habitude |
| 1 | Départ vers la lampe | Le confondre avec l’arrivée |
| N | Neutre pour le voyant témoin | Le laisser vide sur un modèle qui l’exige |
Sur certains mécanismes, la notice précise aussi qu’un voyant témoin peut nécessiter un repiquage du neutre depuis le luminaire, ce qui confirme une chose très concrète: le bon branchement dépend autant du produit que de l’installation existante. C’est là que les cas particuliers commencent.
Quand l’installation est en va-et-vient ou sans neutre
Dès qu’on parle de va-et-vient, je deviens plus prudent. Le fait de commander le même point lumineux depuis deux endroits change la logique de câblage, et on ne peut pas extrapoler le schéma d’un interrupteur simple. La notice du produit indique d’ailleurs qu’il faut suivre le câblage dédié au modèle choisi.
- Si le circuit est en va-et-vient, vérifiez que les deux commandes sont compatibles avec la fonction voyant.
- Si aucun neutre n’arrive dans la boîte, un voyant témoin n’est généralement pas possible sans tirer un conducteur supplémentaire.
- Si votre objectif est seulement de repérer l’interrupteur, un voyant lumineux est souvent plus simple à intégrer.
- Dans une installation avec télérupteur, minuterie ou module domotique, je pars toujours du schéma du dispositif de commande, pas d’un câblage “type”.
Le vrai piège, ici, c’est de croire qu’un voyant se branche pareil partout. En réalité, c’est l’architecture du circuit qui dicte la solution, pas l’inverse.
Les erreurs qui font perdre du temps
Quand un voyant ne fonctionne pas, j’attaque le problème par symptômes, pas par intuition. Le plus souvent, la panne vient d’un conducteur mal identifié, d’un neutre absent ou d’une borne mal serrée, pas du voyant lui-même.
| Symptôme | Cause probable | Correctif |
|---|---|---|
| Le voyant reste éteint | Neutre absent, borne N non alimentée, module défectueux | Contrôler le neutre et la continuité |
| Le voyant s’allume mais ne correspond pas à l’état de la lampe | Mauvais type de voyant, câblage inversé, produit inadapté | Vérifier s’il faut un voyant lumineux ou témoin |
| L’interrupteur ne rentre plus dans la boîte | Boîte trop courte ou fils trop nombreux | Passer sur une boîte plus profonde ou un mécanisme plus compact |
| Le serrage semble forcer | Conducteurs trop longs ou mal rangés | Reprendre le pliage et respecter le rayon de courbure |
Je vois aussi une erreur récurrente: brancher sans repérer la phase et le retour lampe, puis remettre sous tension “pour tester”. Ce n’est pas une méthode, c’est une façon de fabriquer un diagnostic inutile et parfois dangereux.
Le montage le plus fiable reste celui qui respecte votre circuit réel
Dans une rénovation, je préfère une règle simple: choisir le voyant en fonction du besoin, puis vérifier que l’installation peut vraiment l’accueillir. Si le neutre est disponible, que la boîte est assez profonde et que le produit est prévu pour ce montage, le résultat est propre et durable. Si l’un de ces trois points manque, je ne force pas: soit j’adapte le matériel, soit je fais intervenir un électricien, surtout en va-et-vient, en extérieur ou dans une installation ancienne.
Pour un simple repérage dans l’obscurité, le voyant lumineux fait très bien le travail. Pour une information d’état fiable, le voyant témoin est le bon choix, à condition de disposer du câblage adapté. C’est cette distinction, plus que le nom du produit, qui fait la différence sur le chantier.
