Câblage tubes LED en série - Vrai ou faux montage ?

Raccorder plusieurs tubes LED les uns à la suite des autres paraît simple, mais la bonne méthode dépend surtout du type de tube et du type de luminaire. Le point sensible, c’est de ne pas confondre vrai montage en série électrique, câblage traversant et alimentation directe, car les conséquences ne sont pas les mêmes du tout. Ici, je détaille ce qu’il faut réellement faire, ce qu’il faut éviter, et comment lire un schéma sans se tromper.

Ce que signifie vraiment un branchement en série pour un tube LED

Dans le langage courant, “en série” veut souvent dire “relié l’un après l’autre”. Électriquement, c’est plus précis: en série, le même courant traverse tous les éléments, la tension se répartit entre eux, et une seule coupure peut éteindre toute la ligne. Sur un tube LED de remplacement, cette logique ne correspond pas à la majorité des produits du marché, parce que chaque tube embarque son propre circuit ou attend un type d’alimentation bien défini.

Autrement dit, si vous voulez simplement aligner plusieurs tubes pour éclairer un garage, une buanderie ou un atelier, vous ne cherchez pas forcément une vraie série électrique. Vous cherchez souvent un montage traversant, une alimentation commune ou un système de liaison prévu pour cela. C’est la première distinction à avoir en tête avant même d’ouvrir le luminaire.

Je pars d’une règle simple: si la notice ne dit pas explicitement que le produit supporte ce type de raccordement, je ne l’invente pas. C’est généralement là que commencent les pannes, les scintillements et les incompatibilités.

Les cas où la série est possible et ceux où elle ne l’est pas

Les notices de fabricants comme Signify et LEDVANCE montrent bien un point essentiel: le mode de raccordement dépend du produit. Voici les cas que je rencontre le plus souvent.

La nuance est importante: beaucoup de gens disent “brancher en série” alors qu’ils parlent en réalité d’une ligne de luminaires traversants. Dans ce cas, on n’envoie pas le courant d’un tube à l’autre comme dans un exercice de physique scolaire; on distribue l’alimentation de façon organisée, avec des points de connexion prévus par le constructeur.

Le matériel et les repères à contrôler avant de toucher au câblage

Avant de commencer, je vérifie toujours les mêmes points. C’est rapide, mais ça évite les erreurs qui coûtent du temps et parfois un luminaire complet.

• Le format du tube: T5 ou T8, avec le bon culot, souvent G5 ou G13.
• Le mode d’alimentation indiqué: single-end, double-end, ou compatibilité spécifique.
• La présence d’un ballast EM ou HF. EM désigne un ancien ballast ferromagnétique avec starter; HF désigne un ballast électronique haute fréquence.

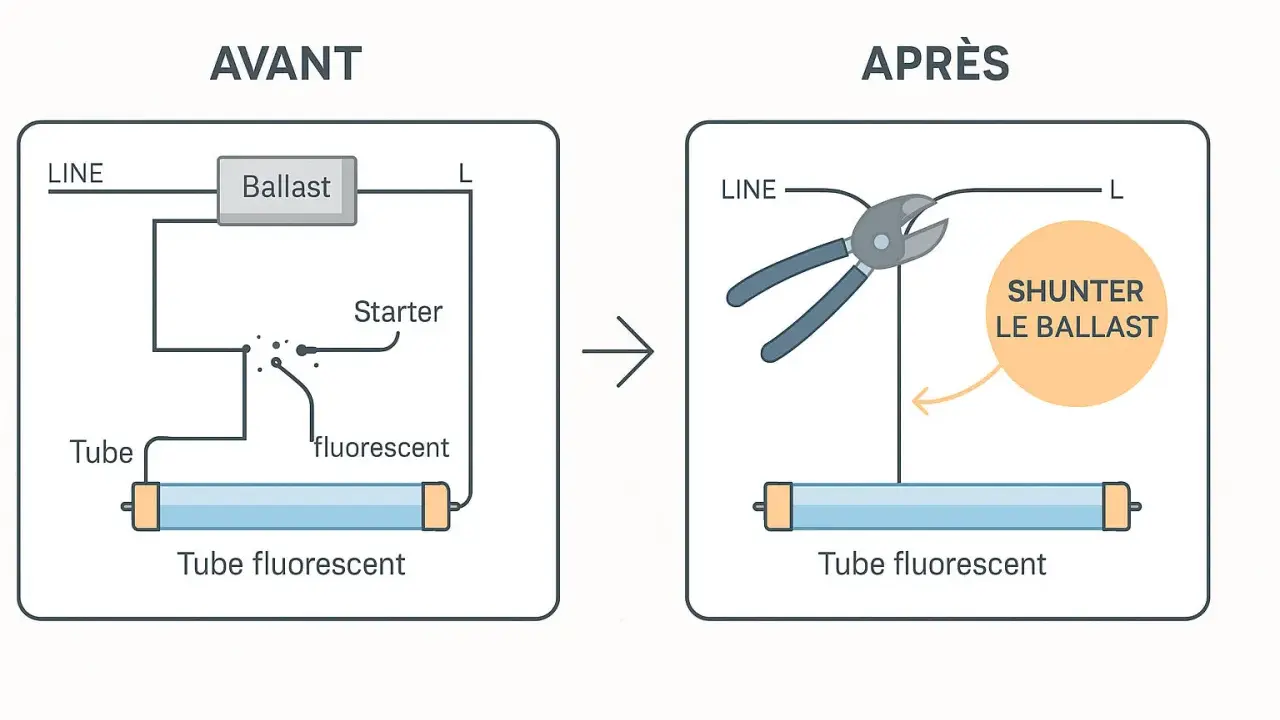

• Le besoin réel de supprimer le ballast, de garder un starter LED ou de poser un pont de dérivation.
• L’indice IP si la pose se fait dans une cave, un garage, une buanderie ou une pièce humide.
• La section des conducteurs et le type de connecteurs, surtout si plusieurs luminaires se suivent.
• La puissance totale de la ligne, même si elle reste modeste.

À titre d’exemple, une chaîne de 8 réglettes de 20 W représente 160 W, soit environ 0,7 A sous 230 V. Ce n’est pas énorme, mais cela ne dispense ni de respecter les bornes du fabricant ni de choisir des connecteurs adaptés. Sur certaines gammes professionnelles, on peut même câbler jusqu’à 15 luminaires en traversée, mais seulement si la notice l’autorise clairement et avec la section de câble demandée.

Je précise aussi un point que beaucoup sous-estiment: le driver. C’est l’alimentation électronique qui fournit au tube le courant prévu. Si le driver ne correspond pas au tube, la chaîne peut fonctionner mal, chauffer inutilement ou ne pas démarrer du tout.

Le schéma de câblage pas à pas

Je préfère toujours suivre la logique du fabricant plutôt que d’improviser un pontage “qui semble logique”. Le bon schéma dépend du tube et du luminaire, mais la méthode de base reste la même.

1. Coupez le disjoncteur du circuit concerné et vérifiez l’absence de tension avec un testeur fiable.
2. Relevez la référence exacte du tube et du luminaire, puis cherchez le schéma correspondant sur la notice.
3. Identifiez le type d’alimentation: direct 230 V, ballast à shunter, ballast à conserver, ou driver spécifique.
4. Si le tube est single-end, repérez l’extrémité active marquée par le fabricant et n’alimentez que cette face.
5. Si le montage est traversant, faites passer phase, neutre et terre dans le bornier prévu, sans mélanger l’entrée et la sortie.
6. Serrez correctement les connexions et évitez tout conducteur dénudé hors borne.
7. Rétablissez le courant et testez le premier tube avant d’aller plus loin dans la chaîne.

Le bornier, c’est le bloc de connexion où arrivent et repartent les conducteurs. S’il est prévu pour le passage d’une ligne d’un luminaire à l’autre, il faut respecter son sens et sa capacité, pas seulement son apparence. C’est aussi là que l’on voit la différence entre une installation propre et un montage bricolé.

Si la chaîne est en lumière continue, je marque volontiers l’extrémité alimentée avec une étiquette ou un repère discret. Ce petit réflexe évite de revenir six mois plus tard sur une ligne dont plus personne ne se souvient du sens.

Les erreurs qui provoquent les pannes les plus courantes

La plupart des échecs ne viennent pas d’un “mauvais tube”, mais d’un mauvais raccourci mental. Voici les erreurs que je vois le plus souvent sur ce type d’installation.

Je retiens surtout ceci: si un tube clignote, chauffe ou s’éteint après quelques minutes, ce n’est pas seulement un problème de qualité du produit. C’est souvent un problème de cohérence entre le tube, le driver, le ballast et le mode de câblage. Quand tout est aligné, l’installation devient silencieuse, stable et durable.

Quelle architecture je recommande selon la pièce

Dans un garage, un atelier ou une cave, je privilégie presque toujours un montage simple et lisible: soit une réglette traversante conçue pour enchaîner plusieurs points, soit une alimentation parallèle proprement distribuée. Le vrai montage en série n’a de sens que dans un système conçu pour cela, souvent à basse tension ou avec un driver dédié.

• Pour un garage ou un atelier, je choisis une réglette LED traversante si je veux aligner plusieurs points lumineux sans multiplier les boîtes de dérivation.
• Pour une cuisine ou un couloir, je préfère un montage où chaque luminaire reçoit une alimentation claire, surtout si l’éclairage est piloté par un relais ou une solution domotique.
• Pour une pièce humide, je donne la priorité à l’étanchéité et à la compatibilité du matériel avant même de penser à la forme de la ligne.
• Pour une rénovation de tube fluorescent, je pars du principe que la notice du tube LED décide du schéma, pas l’inverse.

En domotique, cette règle est encore plus utile: un relais ou un micromodule pilote une ligne d’éclairage, mais il ne transforme pas un tube LED non compatible en produit “série” par magie. Si la logique de commande est claire dès le départ, la maintenance aussi devient plus simple.

Ce que je retiens pour un montage propre et durable

Si je devais résumer ma méthode en une phrase, je dirais: on ne cherche pas à brancher des tubes LED en série par habitude, on choisit le schéma que le produit autorise réellement. Dans la majorité des cas, cela veut dire alimentation directe, câblage traversant ou montage parallèle bien pensé, pas une série électrique improvisée.

Le bon réflexe, c’est de lire la référence du tube, d’identifier son mode d’alimentation, puis de vérifier la capacité du luminaire et des connecteurs. Quand ces trois points sont cohérents, l’installation devient nettement plus fiable, et on évite les remplacements prématurés comme les pannes de démarrage.

Si vous avez la référence exacte du tube ou de la réglette, le schéma correct se lit en général très vite sur la notice: c’est ce document qui doit trancher, pas l’habitude du chantier.
