Le câblage d’un interrupteur simple à deux conducteurs paraît basique, mais c’est justement là que les erreurs arrivent vite: confusion entre phase et retour lampe, oubli de la coupure au tableau, mauvais repérage dans une vieille boîte d’encastrement. Dans cet article, je reprends la logique du montage, les vérifications à faire avant de toucher aux fils, le branchement pas à pas et les cas où il faut passer à une autre solution.
L’essentiel à retenir avant de raccorder l’interrupteur
- Un interrupteur simple coupe la phase, pas le neutre.
- Au niveau du mécanisme, on retrouve en général deux conducteurs utiles : phase entrante et retour lampe.
- En éclairage domestique, on travaille le plus souvent en 1,5 mm², avec une protection de 10 A ou 16 A et jusqu’à 8 points lumineux par circuit.
- Les bornes à connaître sont surtout L pour la phase et 1 pour le retour lampe.
- Le bleu reste réservé au neutre et le vert/jaune à la terre, qui se raccordent au luminaire, pas à l’interrupteur simple.
- Si vous voulez plusieurs points de commande, le simple allumage ne suffit plus: il faut passer au va-et-vient ou à une autre solution.
Ce que signifie un interrupteur à deux fils
Un interrupteur à deux fils correspond à un simple allumage. La logique est très directe: l’appareil reçoit une phase, la coupe, puis renvoie cette phase coupée vers la lampe. Le neutre ne passe pas par le mécanisme; il va directement au luminaire.- Phase : conducteur d’alimentation qui arrive sur l’interrupteur.
- Retour lampe : conducteur qui repart de l’interrupteur vers le point lumineux.
- Neutre : présent au luminaire, pas sur l’interrupteur simple.
- Terre : raccordée au luminaire si celui-ci le demande, notamment en présence de parties métalliques.
En pratique, c’est le montage le plus courant pour une chambre, un WC, un cellier ou une pièce avec un seul point de commande. Ce cadre posé, il faut maintenant vérifier le circuit avant d’ouvrir la boîte et de toucher aux conducteurs.
Ce qu’il faut vérifier avant de raccorder les fils
Avant de brancher quoi que ce soit, je commence toujours par la sécurité. Je coupe l’alimentation du circuit au tableau, puis je vérifie l’absence de tension avec un appareil adapté. Dans une installation ancienne, je me méfie aussi des couleurs: elles aident, mais elles ne suffisent pas toujours à elles seules.
| Conducteur | Rôle | Couleur habituelle | Point de vigilance |
|---|---|---|---|
| Phase | Alimente l’interrupteur | Rouge, marron, noir | À raccorder sur la borne L |
| Retour lampe | Repart vers le luminaire | Orange, violet, marron ou autre couleur cohérente | À raccorder sur la borne 1 ou repérée |
| Neutre | Retour direct du luminaire | Bleu | Ne va pas sur un interrupteur simple |
| Terre | Protection | Vert/jaune | À raccorder au luminaire si nécessaire |
Promotelec rappelle que le bleu doit rester le neutre et que le vert/jaune sert à la terre; pour la phase et le retour lampe, la couleur est plus libre, à condition de rester cohérente et identifiable. En éclairage résidentiel, on reste généralement en 1,5 mm², avec une protection de 10 A ou 16 A et un maximum de 8 points lumineux par circuit.
Une fois ces repères clarifiés, le branchement lui-même devient beaucoup plus lisible. C’est là qu’un schéma simple évite les gestes hasardeux.
Raccorder la phase et le retour lampe sans se tromper
Comme le rappelle Legrand, un interrupteur simple se câble avec la phase sur la borne L et le fil venant de la lampe sur la borne 1. Sur un mécanisme mécanique standard, l’interrupteur coupe le circuit même si l’ordre des bornes ne change pas le principe électrique, mais je conseille de respecter le repérage d’origine pour garder une installation claire, surtout si l’appareillage doit être remplacé plus tard.
- Coupez l’alimentation du circuit et contrôlez l’absence de tension.
- Ouvrez la boîte d’encastrement et identifiez la phase entrante et le retour lampe.
- Dénudez juste la longueur nécessaire pour une insertion propre dans les bornes.
- Branchez la phase sur L, puis le retour lampe sur 1.
- Vérifiez la tenue des fils, refermez le mécanisme sans pincer les conducteurs et remettez la plaque.
Si le modèle est lumineux, témoin ou connecté, la logique peut changer, car un neutre peut devenir nécessaire. Dans ce cas, je lis toujours la notice avant d’aller plus loin. Une fois ce câblage posé, le vrai risque ne vient plus du schéma lui-même, mais des erreurs de chantier qui font perdre du temps.
Les erreurs que je vois le plus souvent
Sur le terrain, les pannes viennent rarement d’un interrupteur défectueux. Elles viennent surtout d’un repérage trop rapide, d’une boîte trop remplie ou d’un ancien montage qu’on prend pour un câblage standard.
- Confondre neutre et retour lampe : le circuit ne fonctionne pas comme prévu, ou pas du tout.
- Se fier uniquement aux couleurs : dans une rénovation, elles peuvent avoir été modifiées ou mal reprises.
- Oublier la coupure au tableau : c’est le réflexe de base, pas une option.
- Forcer le mécanisme dans une boîte surchargée : les fils se coincent, se blessent ou empêchent la fermeture correcte.
- Rater le contrôle final : un test après remise sous tension permet de repérer tout de suite un faux contact.
- Confondre simple allumage et va-et-vient : sans conducteurs supplémentaires, on ne crée pas deux points de commande.
Je mets aussi de côté les solutions qui demandent autre chose qu’un interrupteur mécanique classique. Si vous visez une variation d’intensité, une commande connectée ou un éclairage multizone, il faut choisir le bon appareil dès le départ, pas après avoir fermé la boîte.
Quand le montage à deux fils suffit et quand il faut autre chose
Le simple allumage reste la solution la plus propre quand un seul point de commande suffit. Dès qu’on veut piloter la lumière depuis plusieurs endroits, ou gérer une ambiance plus fine, il faut changer de logique de câblage.
| Situation | Solution adaptée | Complexité du câblage | Ce qu’il faut retenir |
|---|---|---|---|
| Un seul point de commande | Simple allumage | Faible | Le montage à deux fils est le plus direct |

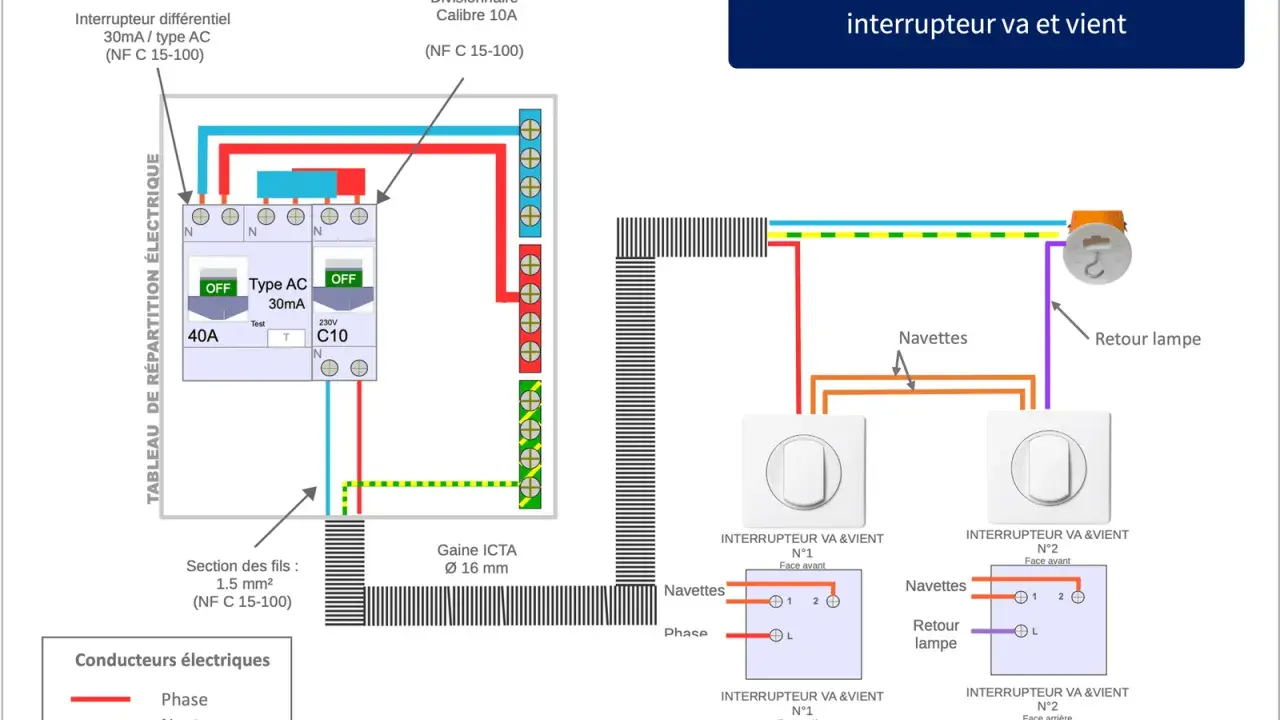

| Deux points de commande | Va-et-vient | Moyenne | Il faut des navettes entre les deux appareils |
| Trois points de commande ou plus | Poussoirs avec télérupteur | Plus technique | Très utile pour les couloirs et les grands volumes |
| Ambiance lumineuse réglable | Variateur compatible | Variable selon les lampes | À réserver aux sources dimmables |
| Commande connectée | Interrupteur ou module connecté | Variable | Un neutre peut être nécessaire selon le produit |
Le point important est simple: le montage à deux fils n’est pas une version simplifiée d’un va-et-vient, c’est un schéma différent, pensé pour une commande unique. Si vous envisagez une évolution plus tard, il faut la prévoir pendant le chantier, pas au moment où tout est déjà refermé.
Les derniers contrôles qui évitent de rouvrir la boîte
Avant de refermer, je fais toujours les mêmes vérifications: la phase est bien sur L, le retour lampe est bien identifié, les conducteurs ne sont pas blessés, la boîte n’est pas forcée et le luminaire reçoit bien son neutre et sa terre si nécessaire. Ces gestes sont simples, mais ils font la différence entre un montage propre et un dépannage à reprendre le lendemain.
- Prenez une photo du câblage avant de remettre la plaque.
- Testez l’allumage une fois la boîte refermée et l’alimentation rétablie.
- Gardez la même logique de couleurs sur tout le circuit pour faciliter les travaux futurs.
- Si le montage est ancien, encombré ou ambigu, faites intervenir un électricien plutôt que de deviner le rôle des fils.
En pratique, un interrupteur simple à deux fils reste un montage très fiable quand la phase, le retour lampe et la sécurité de base sont respectés. C’est aussi pour cela qu’il demeure le choix le plus rationnel dès lors qu’un seul point de commande suffit.
