Une lampe qui ne s’allume plus après le remplacement d’un appareillage, deux fils de même couleur dans une boîte ou un interrupteur connecté qui réclame un neutre peuvent vite transformer une petite intervention en casse-tête. Je vous montre ici comment réaliser le câblage d’un interrupteur simple en France, reconnaître chaque conducteur, éviter les erreurs classiques et savoir quand un va-et-vient ou un modèle connecté est plus adapté.
Le simple allumage repose sur un principe très clair
- La phase arrive sur la borne L ou COM de l’interrupteur.
- Le retour lampe repart de la borne 1 ou de la borne signalée par une flèche.
- Le neutre va directement au luminaire, sans passer par l’interrupteur.
- Le circuit d’éclairage utilise généralement des conducteurs de 1,5 mm² et une protection de 16 A maximum.
- Avant toute manipulation, il faut couper le disjoncteur et vérifier l’absence de tension.
Avant de toucher aux fils, identifiez le bon montage
Un interrupteur simple, ou simple allumage, commande un ou plusieurs luminaires depuis un seul point de commande. Son rôle n’est pas de couper tous les conducteurs du circuit, mais uniquement la phase qui alimente la lampe. C’est ce détail qui garantit qu’un luminaire éteint n’est pas inutilement maintenu sous tension.

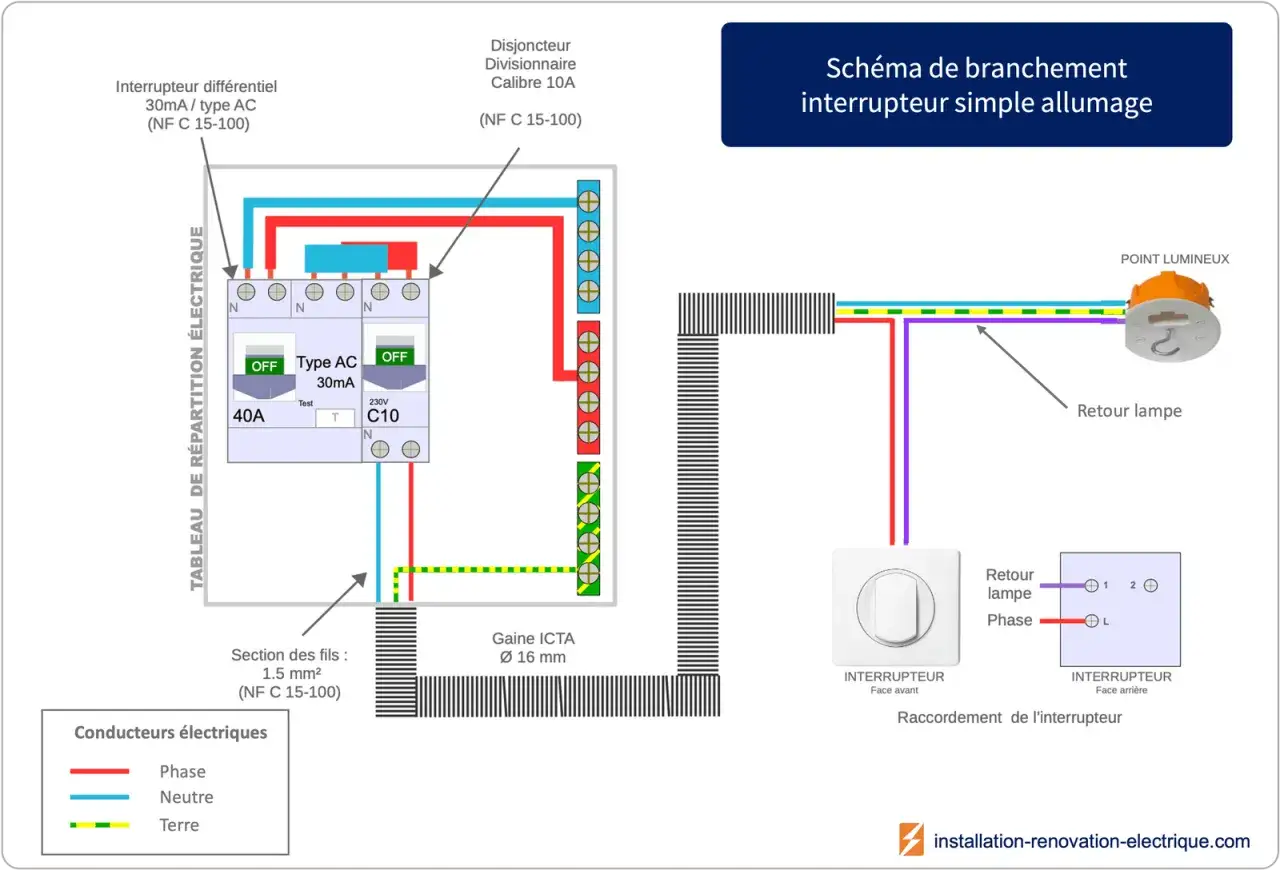

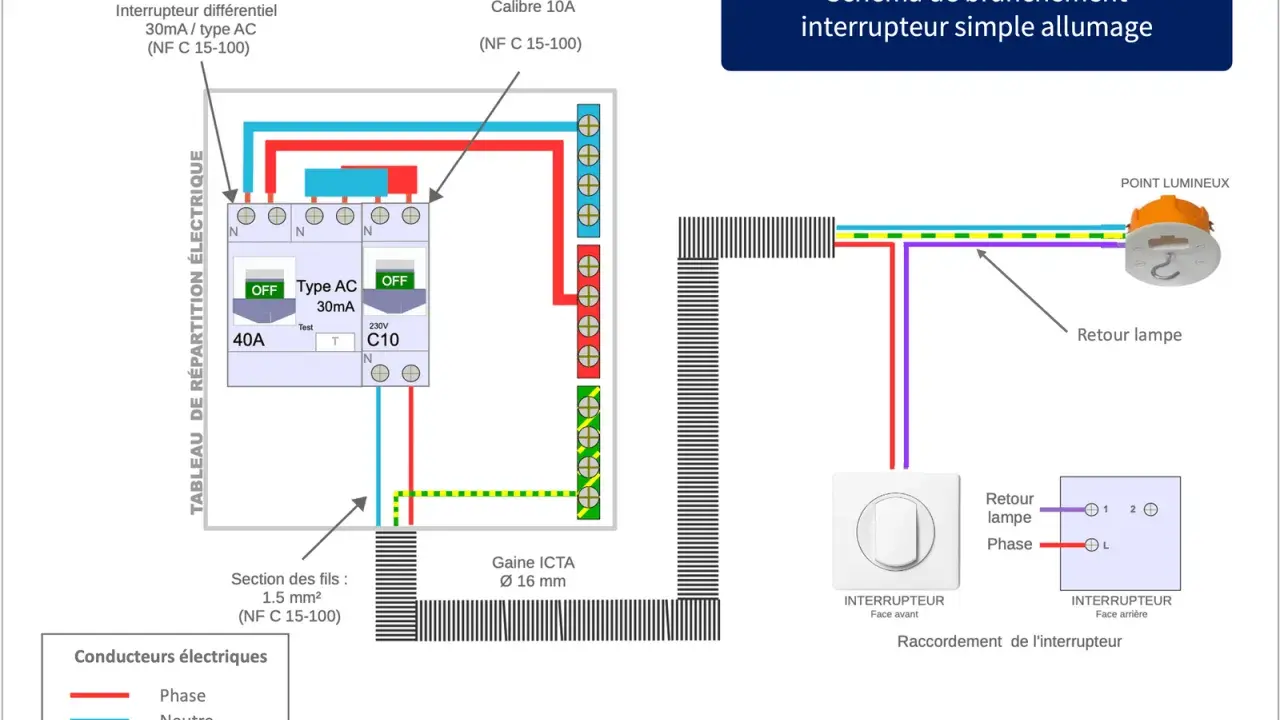

Le cheminement est facile à retenir. La phase arrive depuis le tableau électrique sur l’interrupteur, puis repart par un conducteur appelé retour lampe. Le neutre rejoint directement le point lumineux, tandis que le conducteur de protection relie la terre au luminaire lorsque celui-ci est prévu pour être mis à la terre.
| Conducteur | Rôle | Repérage habituel |
|---|---|---|
| Phase | Amène la tension à l’interrupteur | Rouge, marron, noir ou autre couleur autorisée |
| Retour lampe | Transporte la phase commandée vers le luminaire | Orange, violet, noir ou autre couleur repérée |
| Neutre | Revient directement au tableau depuis la lampe | Bleu clair |
| Terre | Protège les personnes en cas de défaut d’isolement | Vert et jaune |
Je conseille de ne jamais se fier uniquement à la couleur, surtout dans une installation ancienne. Un fil bleu peut avoir été réutilisé de manière incorrecte et un conducteur peut être mal identifié. La mesure avec un appareil adapté est plus fiable qu’une supposition basée sur l’apparence du câblage.
Le matériel réellement utile
Pour un remplacement simple, prévoyez un interrupteur adapté, un tournevis isolé, une pince à dénuder, des connecteurs appropriés et un vérificateur d’absence de tension. Une photo du branchement existant avant démontage peut aussi éviter une hésitation au moment de replacer les conducteurs.
Le petit tournevis testeur n’est pas une preuve suffisante de sécurité. Il peut donner une indication trompeuse en présence de tensions induites ou d’un défaut de câblage. Si vous ne pouvez pas vérifier correctement l’absence de tension, mieux vaut interrompre l’intervention et faire contrôler l’installation.
Comment câbler un interrupteur simple étape par étape
1. Coupez et contrôlez l’installation
Commencez par couper le disjoncteur correspondant au circuit d’éclairage. En cas de doute, coupez le disjoncteur général, empêchez toute remise sous tension accidentelle et vérifiez l’absence de tension sur les conducteurs avant de les toucher.
Une lampe éteinte ne prouve rien. L’ampoule peut être grillée, l’interrupteur peut être défectueux ou la phase peut se trouver sur un autre conducteur que prévu. Le contrôle se fait toujours avant le démontage, puis à nouveau après la coupure si la situation paraît inhabituelle.
2. Repérez l’arrivée et le retour lampe
Dans un simple allumage classique, deux conducteurs sont raccordés à l’interrupteur. L’un est la phase venant du tableau, l’autre est le retour qui part vers la lampe. Le neutre et la terre peuvent se trouver dans la boîte d’encastrement, mais ils ne sont généralement pas connectés à l’interrupteur standard.
Si plusieurs fils sont présents, il peut s’agir d’une alimentation repiquée vers un autre point, d’un va-et-vient ou d’un ancien montage modifié. Je recommande de repérer chaque conducteur avec une étiquette avant de desserrer les bornes. Ne débranchez pas plusieurs fils sans avoir compris leur destination.
3. Raccordez la phase sur la borne commune
La phase se branche sur la borne marquée L, COM ou parfois par un repère spécifique au fabricant. Le retour lampe se raccorde sur la borne 1, généralement signalée par une flèche ou un symbole de sortie.
La borne commune n’est pas toujours placée au même endroit selon les modèles. Il faut donc lire le schéma imprimé sur l’appareillage plutôt que se fier à la position de la vis. Un fil correctement dénudé doit être engagé sans cuivre apparent excessif, puis serré fermement sans écraser le conducteur.
4. Raccordez le luminaire
Au point lumineux, le neutre bleu est relié directement à la borne neutre de la lampe. Le retour lampe est raccordé à la borne de phase du luminaire, souvent marquée L. Le conducteur vert et jaune est connecté à la borne de terre si le luminaire est de classe I et possède une borne prévue à cet effet.
Un luminaire de classe II porte le symbole de double carré et ne nécessite pas de raccordement à la terre sur l’appareil. Cela ne signifie pas qu’il faut supprimer ou couper le conducteur de protection présent dans la boîte. Il doit rester correctement isolé ou raccordé dans le respect du montage prévu.
Lire aussi : Interrupteur sans fil - Le bon schéma de branchement
5. Remettez sous tension et testez
Avant de remettre le mécanisme dans la boîte, vérifiez que les connexions sont bien maintenues, qu’aucun cuivre nu ne dépasse et qu’aucun fil n’est pincé. Replacez l’interrupteur sans forcer, remontez la plaque, puis réalimentez le circuit.
Testez l’allumage et l’extinction plusieurs fois. Si le disjoncteur déclenche, si l’interrupteur chauffe, si une odeur apparaît ou si la lampe clignote anormalement, coupez immédiatement. Un déclenchement n’est pas une panne à contourner, mais le signal possible d’un court-circuit, d’un mauvais serrage ou d’un appareil incompatible.
Simple allumage, va-et-vient ou interrupteur connecté
Le choix de l’appareillage dépend du nombre de points de commande et du type de lampe. Remplacer un va-et-vient par un interrupteur simple sans comprendre le câblage peut laisser des conducteurs inutilisés ou provoquer une panne difficile à diagnostiquer.
| Montage | Usage | Particularité |
|---|---|---|
| Simple allumage | Une commande pour une lampe | Phase sur L, retour lampe sur 1 |
| Va-et-vient | Deux commandes pour une même lampe | Deux navettes relient les appareils |
| Poussoir avec télérupteur | Plusieurs commandes, notamment dans un couloir | Le bouton revient automatiquement en position |
| Interrupteur connecté | Commande depuis une application, une voix ou un scénario | Le neutre est souvent nécessaire, mais pas toujours |
Pour un interrupteur connecté, je vérifie d’abord la présence du neutre dans la boîte. Un modèle sans neutre peut convenir à une installation existante, mais il peut demander une charge minimale ou un module complémentaire, surtout avec certaines ampoules LED. La compatibilité entre le dispositif et la lampe compte autant que le câblage.
Les erreurs qui rendent le montage dangereux ou instable
- Couper le neutre au lieu de la phase. La lampe peut alors rester partiellement sous tension même lorsqu’elle semble éteinte.
- Utiliser le fil bleu comme retour lampe sans le repérer correctement. Le bleu est réservé au neutre dans un câblage conforme.
- Confondre un va-et-vient et un simple interrupteur. Les bornes et le nombre de conducteurs ne répondent pas au même fonctionnement.
- Serrer un fil souple sans embout adapté ou laisser des brins dépasser de la borne.
- Mettre une prise de courant sur un câblage d’interrupteur. Il manque souvent le neutre, la terre et les conditions de protection propres à un circuit de prises.
- Accumuler les connexions dans une boîte trop petite. Les fils pliés de force finissent par se desserrer ou endommager l’isolant.
- Se fier à une ancienne installation sans la contrôler. Les couleurs, les sections et les protections peuvent ne plus correspondre aux pratiques actuelles.
Le cas de la prise mérite une attention particulière. Même si la phase est disponible derrière l’interrupteur, cela ne suffit pas à créer une prise sûre. Un socle de prise exige notamment un neutre, une terre, une section adaptée et une protection cohérente au tableau électrique.
Les repères à respecter dans une installation française
Pour une installation neuve ou une rénovation importante, le circuit d’éclairage est généralement réalisé avec des conducteurs de 1,5 mm². La protection est habituellement assurée par un disjoncteur divisionnaire de 16 A maximum, avec une limite courante de huit points d’éclairage sur le circuit selon les règles applicables.
Les circuits doivent aussi être protégés par un dispositif différentiel haute sensibilité de 30 mA. Ce dispositif détecte une fuite de courant et coupe l’alimentation bien plus rapidement qu’une protection contre les surintensités seule. Il ne remplace pas la mise à la terre et ne dispense pas de couper le courant avant une intervention.
Dans les logements, la hauteur d’un interrupteur se situe généralement entre 0,90 m et 1,30 m du sol, selon la configuration et les exigences d’accessibilité. Les points lumineux peuvent également nécessiter un dispositif de connexion adapté, notamment un boîtier ou une sortie DCL dans les installations concernées.
Ces repères ne permettent pas de valider une installation entière à distance. Si le tableau est ancien, si la terre est absente, si les fils sont très courts ou si plusieurs circuits semblent mélangés, je déconseille de se limiter au remplacement de l’interrupteur. Le problème visible peut être le symptôme d’un défaut plus général.
Un branchement fiable se reconnaît à quelques contrôles simples
Un interrupteur correctement raccordé doit commander la lampe sans bruit, échauffement ni scintillement. Les conducteurs doivent être identifiables, les connexions protégées et le mécanisme solidement fixé dans la boîte. Ce sont des détails peu spectaculaires, mais ils font la différence après plusieurs années d’utilisation.
Pour un simple remplacement sur une installation saine, la méthode est donc directe. Coupez, vérifiez, identifiez la phase et le retour lampe, raccordez la phase sur L, puis contrôlez le luminaire et la protection avant de remettre sous tension.
En revanche, dès que le câblage ne correspond pas à ce schéma, que la tension reste présente après coupure ou qu’un disjoncteur déclenche, arrêtez-vous. Un électricien pourra contrôler l’origine du circuit, la terre et la conformité de l’ensemble, ce qui est souvent plus sûr et finalement plus économique qu’une succession d’essais.
