Installer un ruban LED avec une commande murale n’a rien d’anodin : le vrai enjeu est de garder un allumage propre, sûr et compatible avec le bon type d’alimentation. Je vais vous montrer le schéma qui fonctionne le plus souvent en maison, les variantes selon le ruban, et les pièges qui créent des pannes, du scintillement ou des montages fragiles.
Les points essentiels à garder en tête
- Sur un ruban 12 V ou 24 V, l’interrupteur coupe en général la phase du 230 V avant l’alimentation, pas la basse tension du ruban.
- Le ruban ne doit pas recevoir directement le secteur sauf si le fabricant a prévu un modèle 230 V spécifique.
- Une alimentation sous-dimensionnée provoque souvent des coupures, un éclairage instable ou une usure prématurée.
- Pour faire varier l’intensité, il faut un variateur ou un contrôleur compatible, pas un interrupteur standard.
- Plus le montage devient complexe, avec RGB, va-et-vient ou domotique, plus le choix du schéma devient important.
Le schéma de câblage qui fonctionne dans la plupart des cas
Dans une installation domestique classique, je pars toujours de cette logique simple : l’interrupteur mural commande l’alimentation du ruban, pas le ruban lui-même. Autrement dit, le 230 V arrive au circuit, passe par l’interrupteur, puis alimente le driver ou transformateur LED, qui abaisse ensuite la tension vers le ruban en 12 V ou 24 V.
Legrand rappelle d’ailleurs le principe de base d’un interrupteur simple : la phase arrive sur la borne L et le retour repart vers la charge. Avec un ruban LED, la charge n’est pas le ruban directement, mais l’alimentation qui le rend exploitable. C’est ce point qui évite les erreurs les plus courantes.- Phase : elle est interrompue par l’interrupteur.
- Neutre : il alimente directement l’alimentation LED selon le schéma prévu.
- Terre : elle se raccorde si l’alimentation ou le matériel le demande.
- Basse tension : elle sort de l’alimentation vers le ruban, avec polarité respectée.
Si vous retenez une seule idée, gardez celle-ci : on coupe le secteur en amont, pas le ruban en aval, sauf cas très particulier prévu par le fabricant. Une fois ce principe posé, il devient beaucoup plus simple de préparer le matériel adapté.
Le matériel à préparer avant de raccorder le ruban
Avant même d’ouvrir le boîtier, je conseille de vérifier chaque élément du montage. Cela évite le classique aller-retour au magasin parce qu’il manque un connecteur, une alimentation trop faible ou un interrupteur incompatible.
| Élément | Rôle | Ce que je vérifie |
|---|---|---|
| Ruban LED | Éclairage principal | Tension 12 V, 24 V ou 230 V, puissance par mètre, indice IP |
| Alimentation LED | Conversion du 230 V vers la basse tension | Tension identique à celle du ruban, puissance avec marge de 20 % |
| Interrupteur mural | Commande marche / arrêt | Compatibilité LED, type simple, va-et-vient ou poussoir selon le cas |
| Connecteurs ou borniers | Raccordement propre des fils | Section des conducteurs, serrage fiable, place suffisante dans la boîte |
| VAT ou testeur de tension | Vérification de l’absence de tension | Fonctionnement avant intervention, car c’est la sécurité de base |
| Contrôleur ou variateur | Gestion de l’intensité ou des couleurs | Compatible avec ruban monochrome, RGB ou RGBW selon le modèle |
Sur les gammes de LEDVANCE, on retrouve aussi l’idée qu’une alimentation doit partager la même tension que le ruban, avec une marge de sécurité suffisante. Je raisonne de la même façon : je préfère une alimentation un peu plus large qu’un bloc qui travaille à bout de souffle. Cela compte encore plus si le ruban est long ou utilisé plusieurs heures par jour.
Quand tout est prêt, le branchement lui-même devient une opération méthodique plutôt qu’un bricolage à l’aveugle.
Le branchement pas à pas sur un interrupteur mural
Je procède toujours dans le même ordre, parce que c’est celui qui limite les risques et les erreurs de sens de câblage.
- Coupez l’alimentation au tableau et contrôlez l’absence de tension avec un VAT. C’est la base, pas une précaution optionnelle.
- Repérez les conducteurs déjà présents dans la boîte d’encastrement. En rénovation, il faut distinguer la phase d’arrivée, le retour lampe et, selon le montage, le neutre.
- Raccordez la phase sur la borne L de l’interrupteur simple, puis le retour sur la borne de sortie, souvent marquée 1. C’est le schéma standard d’une commande d’éclairage.

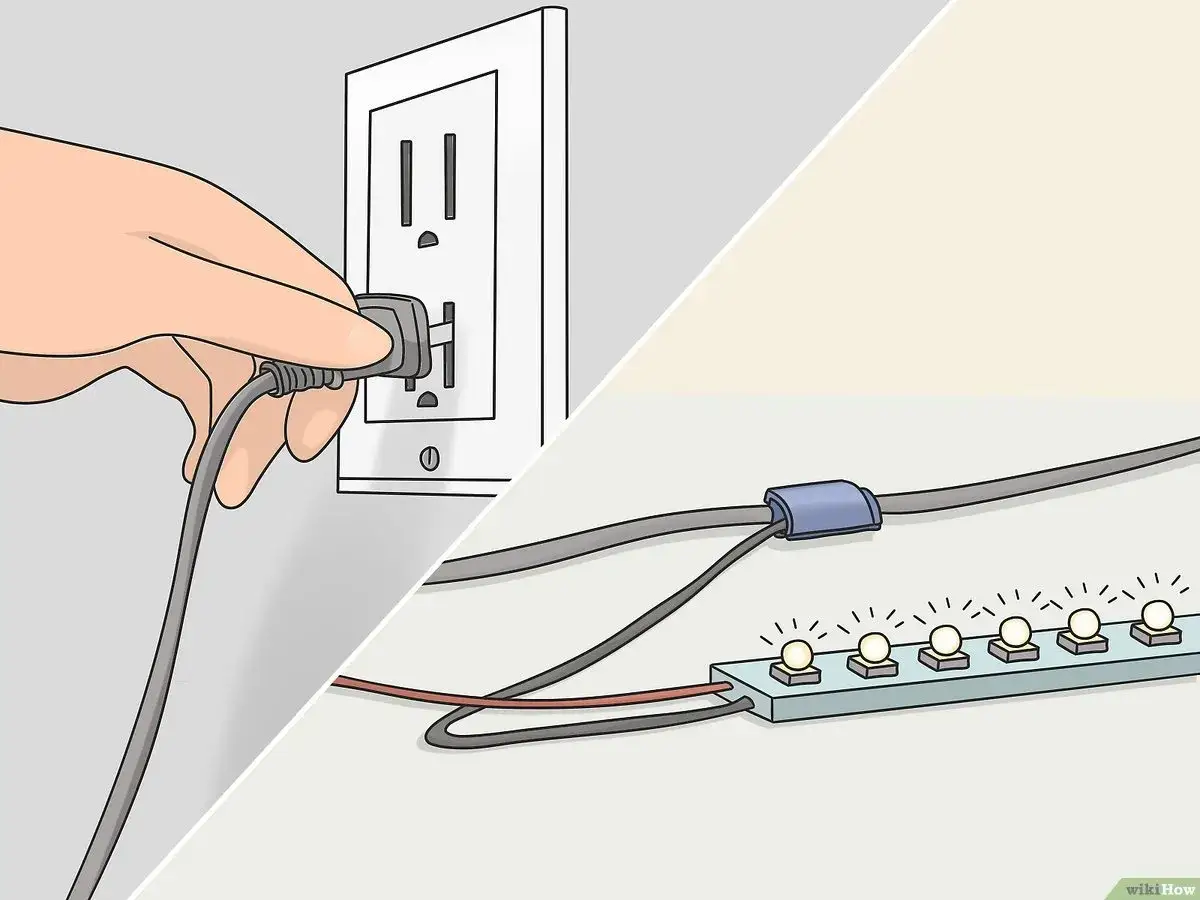

- Faites repartir ce retour vers l’alimentation LED. Le secteur alimente le driver, et le driver alimente ensuite le ruban en basse tension.
- Branchez la sortie basse tension de l’alimentation sur le ruban en respectant la polarité. Le plus et le moins doivent rester cohérents sur tout le trajet.
- Testez avant de refermer. Si le ruban scintille, ne s’allume pas complètement ou chauffe anormalement, je considère qu’il faut reprendre le câblage avant toute remise en service définitive.
Quel montage choisir selon le type de ruban
Tout ne se branche pas de la même façon, et c’est souvent ce détail qui fait la différence entre un montage confortable et un système pénible à utiliser.
| Type de ruban | Montage conseillé | Avantage principal | Limite à connaître |
|---|---|---|---|
| Monochrome 12 V | Interrupteur mural en amont de l’alimentation | Solution simple et économique | Les longues distances créent plus vite des chutes de tension |
| Monochrome 24 V | Interrupteur + alimentation adaptée | Meilleure tenue sur des longueurs plus importantes | Il faut une alimentation dimensionnée avec marge |
| RGB ou RGBW | Interrupteur + alimentation + contrôleur | Gestion des couleurs et des scènes | Le contrôleur devient un élément central du montage |
| Ruban 230 V | Commande secteur classique si le fabricant le prévoit | Branchement plus direct | Moins souple pour la variation et plus exigeant sur les accessoires |
| Ruban dimmable | Variateur compatible ou commande PWM | Ambiance réglable | Un variateur générique ne convient pas toujours |
Je trouve utile de garder en tête une règle simple : plus le ruban est basique, plus le montage est direct. Dès que l’on veut de la variation, du RGB ou une longueur plus confortable, on ajoute des briques techniques. LEDVANCE indique par exemple que certains systèmes 12 V sont limités à des longueurs plus courtes que les 24 V, ce qui confirme que la tension choisie a un impact concret sur le projet.
Cette logique de choix évite aussi l’erreur la plus fréquente : croire qu’un interrupteur mural standard suffit à tout faire.Les erreurs que je vois le plus souvent
Sur ce type d’installation, les pannes viennent rarement d’un “mauvais ruban”. Elles viennent surtout d’un mauvais compromis entre tension, puissance et commande.
- Brancher un ruban basse tension directement sur le 230 V : c’est l’erreur la plus grave, et elle peut détruire le ruban immédiatement.
- Choisir une alimentation trop juste : si la puissance est au ras du besoin, le système peut chauffer, clignoter ou s’arrêter par sécurité.
- Oublier la polarité : sur un ruban en courant continu, inverser + et - empêche souvent le fonctionnement normal.
- Utiliser un variateur non compatible LED : un modèle prévu pour une vieille charge résistive ne donne pas toujours un résultat propre.
- Négliger la longueur du ruban : plus on allonge, plus la tension chute, surtout en 12 V.
- Ignorer l’indice IP en zone humide : dans une cuisine exposée, une salle d’eau ou un extérieur abrité, le matériel doit correspondre à l’environnement réel.
Je vois aussi un autre travers : vouloir tout enfermer dans la boîte d’encastrement. Or, un driver, un contrôleur et un câblage bien serré demandent un peu d’espace. Si la place manque, mieux vaut revoir l’implantation que forcer des raccords mal logés. Une fois ces pièges écartés, il reste à décider si un simple interrupteur suffit vraiment à votre usage.
Quand un variateur ou une commande connectée change vraiment la donne
Pour un simple éclairage d’appoint, l’interrupteur mural fait le travail. Mais dès que le ruban devient un élément d’ambiance, je regarde tout de suite les solutions de variation ou de pilotage intelligent.
- Interrupteur simple : parfait pour un allumage net, sans réglage.
- Variateur compatible LED : utile si vous voulez moduler l’ambiance, à condition que le driver et le ruban l’acceptent.
- Poussoir + télérupteur : intéressant si plusieurs points de commande doivent agir sur le même éclairage. Un poussoir est un bouton momentané, et un télérupteur est le relais qui garde l’état marche/arrêt.
- Module connecté : pratique si vous voulez une commande depuis l’application, des scénarios ou l’intégration à la domotique.
Le choix dépend surtout de l’usage. Si vous cherchez seulement à éteindre le ruban depuis le mur, gardez un schéma simple. Si vous voulez un éclairage de niche, de tête de lit ou sous meuble avec variation douce, je préfère un système pensé dès le départ pour la modulation plutôt qu’un interrupteur classique ajouté après coup.
C’est aussi là que les montages sans neutre, les modules radio ou les solutions connectées prennent de l’intérêt, surtout en rénovation. La bonne nouvelle, c’est qu’on peut souvent simplifier la commande sans toucher au ruban lui-même, à condition d’avoir choisi le bon matériel en amont.
Ce que je vérifie avant de remettre le courant
Avant de refermer le boîtier, je fais toujours la même check-list. Elle évite les reprises inutiles et les démarrages hasardeux.
- La tension du ruban et celle de l’alimentation correspondent.
- La puissance de l’alimentation inclut une marge d’au moins 20 %.
- La borne L, le retour lampe et le neutre sont bien identifiés.
- Les connexions sont fermes, sans fil blessé ni conducteur trop dénudé.
- Le ruban s’allume sans scintillement ni zone plus faible.
- L’ensemble du montage reste accessible pour maintenance, sans boîtier surchargé.
Si je devais résumer l’approche la plus fiable, je dirais ceci : partez d’un interrupteur simple si vous voulez juste allumer et éteindre, passez à un variateur ou à un contrôleur uniquement si l’usage le justifie, et ne faites jamais l’impasse sur l’adéquation entre ruban, alimentation et commande. C’est ce trio qui garantit un résultat propre, durable et agréable à utiliser au quotidien.
