Un interrupteur sans fil simplifie surtout une chose très concrète: ajouter ou déplacer une commande d’éclairage sans refaire toute la maçonnerie. Le bon schéma de branchement dépend du point lumineux, du type de récepteur et de la présence d’un neutre, donc il vaut mieux partir d’une logique claire plutôt que d’improviser dans la boîte. Je vais vous montrer le montage le plus courant, les variantes utiles en rénovation et les erreurs qui font perdre du temps ou créer un risque inutile.
Les points clés à retenir avant de commencer
- La commande murale sans fil n’alimente pas la lampe directement: elle envoie un ordre radio à un récepteur.
- Le câblage se fait presque toujours au niveau du récepteur, près du luminaire, d’une boîte de dérivation ou d’un socle DCL.
- En France, un circuit d’éclairage doit rester protégé par un disjoncteur 16 A max, avec des conducteurs de 1,5 mm² et jusqu’à 8 points lumineux.
- Les modèles avec neutre, sans neutre et avec micromodule n’impliquent pas le même schéma de raccordement.
- La compatibilité LED et l’emplacement du récepteur comptent souvent plus que le design du bouton mural.
Comment fonctionne vraiment une commande sans fil
Je pars toujours d’une idée simple: la partie « sans fil » concerne la commande, pas forcément toute l’installation. Dans la plupart des kits, le bouton mural envoie un signal radio à un récepteur, et c’est ce récepteur qui ouvre ou ferme l’alimentation de la lampe. Selon Legrand, certains kits communiquent avec un micromodule radio et peuvent atteindre une portée annoncée de 150 m dans une même pièce ou de 15 m à travers un mur, mais dans la vraie vie les cloisons, le béton et les masses métalliques font vite baisser ces performances.
Cette distinction change tout au moment du câblage. Si vous imaginez un interrupteur classique, vous pensez navettes, retour lampe et fils dans la boîte murale. Avec une commande sans fil, le vrai travail électrique se déplace vers le point lumineux ou vers une boîte de dérivation, tandis que le bouton devient un simple émetteur, souvent alimenté par pile ou par un système autonome selon le modèle.
Autrement dit, le schéma de branchement d’un interrupteur sans fil n’est pas un câblage compliqué du bouton lui-même, mais une réorganisation du circuit autour du récepteur. C’est ce principe qu’il faut garder en tête avant d’ouvrir la boîte.
Le schéma de branchement le plus courant
Dans la configuration la plus répandue, le schéma ressemble à ceci: tableau électrique → disjoncteur d’éclairage → récepteur ou micromodule → lampe. La commande murale, elle, ne porte pas de 230 V; elle communique par radio avec le récepteur. C’est ce qui permet d’ajouter un point de commande sans tirer de navettes supplémentaires.
| Élément | Rôle | Raccordement habituel |
|---|---|---|
| Tableau électrique | Protège le circuit | Disjoncteur 16 A max pour l’éclairage, avec conducteurs de 1,5 mm² |
| Récepteur ou micromodule | Reçoit l’ordre radio et commute la lampe | Phase d’entrée, sortie vers la lampe, neutre selon le modèle |
| Luminaire | Charge commandée | Phase coupée, neutre et terre si le luminaire en dispose |
| Commande murale sans fil | Déclenche l’allumage ou l’extinction | Aucun fil de puissance; fixation par vis, adhésif ou sur support dédié |
Le point important, c’est que le neutre ne passe pas toujours par le bouton. Sur beaucoup de systèmes, il va directement au luminaire ou au récepteur, tandis que la phase est coupée par le module. La terre, elle, reste continue vers le luminaire quand celui-ci en a besoin. Si vous retenez une seule règle pratique, gardez celle-ci: le bouton radio ne se câble pas comme un interrupteur filaire classique.
Une fois ce socle compris, on peut comparer les variantes les plus utiles en rénovation.
Les variantes selon votre installation
Tous les systèmes sans fil ne se câblent pas de la même façon, et c’est là que beaucoup de bricolages dérapent. Je préfère les classer selon l’état réel du logement, parce que c’est lui qui dicte le meilleur montage, pas le packaging du produit.
| Situation | Solution la plus logique | Intérêt principal | Limite à connaître |
|---|---|---|---|
| Ajout d’un point de commande sans refaire les murs | Kit radio standard avec récepteur au niveau du luminaire | Installation rapide, sans saignée | Il faut un emplacement propre pour le récepteur |
| Ancienne installation sans neutre dans la boîte murale | Montage sans neutre avec récepteur adapté | Très pratique en rénovation légère | Compatibilité LED parfois plus sensible |
| Boîte d’encastrement avec neutre disponible | Module ou interrupteur connecté avec neutre | Schéma souvent plus stable et plus souple | Demande une vraie présence du neutre dans la boîte |
| Besoin de plusieurs points de commande dans une pièce | Va-et-vient sans fil ou commande additionnelle associée au récepteur | Bon confort d’usage dans les grandes pièces | Nécessite un appairage correct entre les éléments |

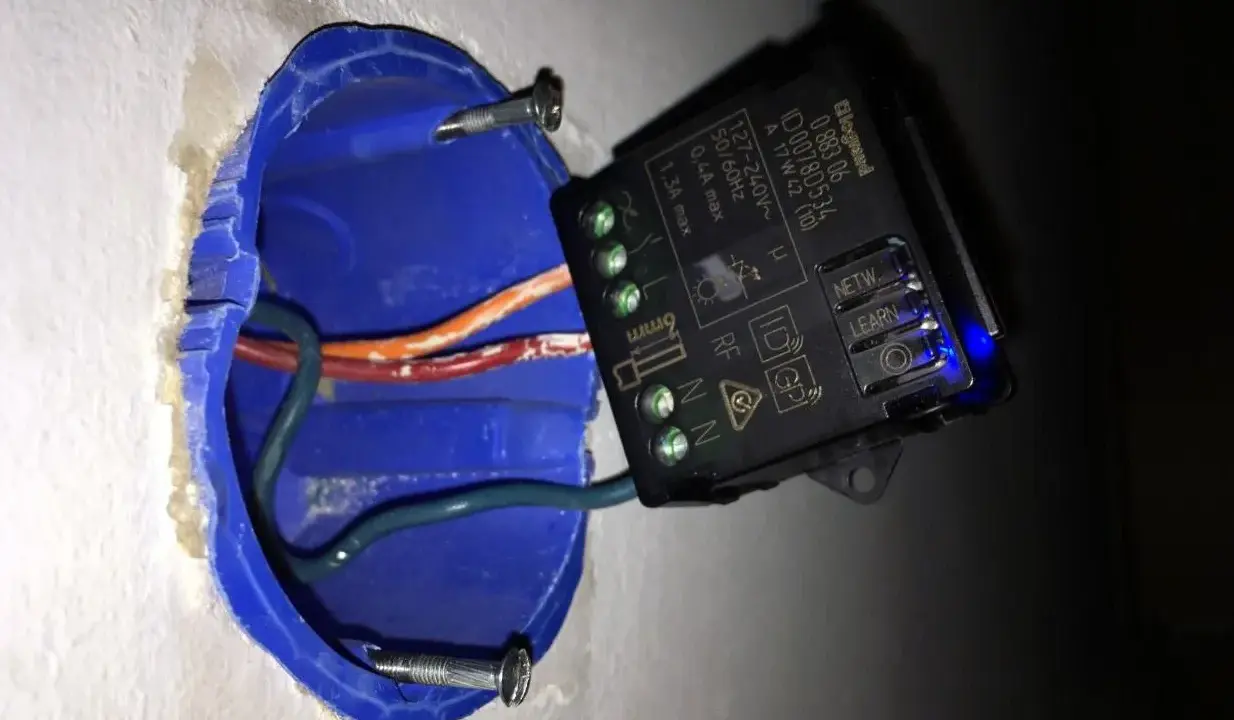

Micromodule signifie simplement petit module de commande, généralement caché près du luminaire ou dans une boîte de dérivation. Compensateur désigne un petit accessoire placé au plus près de la lampe pour stabiliser certaines charges LED, surtout quand la consommation est faible. Dans la notice Legrand, on retrouve par exemple des montages avec boîte d’encastrement de 40 mm et compensateur près de la lampe, ce qui montre bien que la profondeur de boîte et la nature des LED ne sont pas des détails.
Je recommande de choisir le schéma le plus simple possible pour votre situation réelle. Si la boîte murale est trop étroite, si le neutre manque ou si l’éclairage est très sensible, il vaut souvent mieux déplacer l’intelligence au niveau du luminaire plutôt que de forcer le montage côté mur.
À partir de là, le vrai sujet devient la pose elle-même, et c’est là qu’un ordre de travail propre évite la moitié des problèmes.
Installer proprement étape par étape
Je préfère toujours découper l’intervention en séquences courtes. Cela évite les erreurs de fil, les allers-retours inutiles et les branchements faits à moitié.
- Coupez le courant au bon disjoncteur et vérifiez l’absence de tension avec un VAT, pas seulement à l’œil. Si vous travaillez sur un circuit d’éclairage, consignez le disjoncteur pour éviter toute remise sous tension pendant l’intervention.
- Repérez l’endroit du récepteur. Le plus courant est de le placer au niveau du luminaire, dans une boîte de dérivation ou dans un socle DCL. Vérifiez qu’il y a assez de place pour les connexions et pour le rayon de courbure des fils.
- Raccordez le récepteur selon sa logique propre. En général, on retrouve une phase d’entrée, une sortie vers la lampe, parfois un neutre et, dans tous les cas, la terre du luminaire qui reste raccordée si le point lumineux le demande.
- Posez la commande murale à l’endroit du geste naturel. Une commande sans fil se fixe par vis, adhésif ou sur support adapté. Si le modèle exige une boîte encastrée, prévoyez la profondeur minimale demandée par la notice, souvent autour de 40 mm selon les kits.
- Associez la commande et le récepteur en suivant la procédure d’appairage. C’est souvent un appui long sur le module, puis un appui bref sur la commande. Le but n’est pas de « tester au hasard », mais de valider que le couple émetteur-récepteur est bien reconnu.
- Testez plusieurs cycles d’allumage et d’extinction. Je vérifie toujours la stabilité des LED, le comportement après quelques minutes d’utilisation et la portée réelle si la commande est posée de l’autre côté d’une cloison.
Si vous remplacez un interrupteur existant
Conservez les fils et la boîte seulement si le kit est prévu pour cela. Dans un montage radio pur, l’ancien interrupteur ne doit pas être recâblé comme un va-et-vient classique; il sert au mieux d’emplacement pour un module compatible ou de cache pour une ancienne arrivée.
Lire aussi : Prise extérieure - Raccordement sûr - Évitez les erreurs
Si vous partez d’un point lumineux neuf
Le plus propre consiste souvent à raccorder le récepteur directement au plus près du luminaire, puis à placer la commande là où l’usage est évident: à l’entrée, près du lit, au bout d’un couloir ou à côté d’une seconde porte. C’est là que le sans fil prend tout son sens, parce qu’il corrige l’ergonomie sans compliquer le circuit.
Une installation bien posée n’est pourtant pas à l’abri de quelques erreurs très classiques, souvent plus gênantes que la complexité électrique elle-même.
Les erreurs qui font échouer l’installation
- Confondre la commande radio et un interrupteur 230 V. Le bouton mural ne doit pas être traité comme un mécanisme filaire classique, sinon le schéma devient incohérent dès le départ.
- Oublier la compatibilité LED. Certaines lampes à faible consommation clignotent, restent légèrement allumées ou s’éteignent mal si le module n’est pas adapté ou si un compensateur manque.
- Enfermer le récepteur dans un espace trop étroit. Une boîte trop petite, un amas de fils ou un module mal ventilé compliquent la pose et la maintenance.
- Mal évaluer la portée radio. Sur certains kits, la distance annoncée paraît confortable, mais le béton armé, les cloisons épaisses et les coffrets techniques réduisent rapidement la fiabilité réelle.
- Négliger la protection du circuit. Un montage sans fil ne dispense pas de respecter la protection du circuit lumière, la section des conducteurs et les points d’éclairage autorisés.
- Travailler sous tension. C’est le faux raccourci le plus inutile. On coupe, on vérifie, puis on câble.
Il y a aussi un point que je rappelle systématiquement: dans une salle de bains, à l’extérieur ou dans une zone humide, la question du placement et de l’indice de protection compte autant que le câblage lui-même. Un bon schéma ne compense jamais un mauvais emplacement.
À ce stade, la vraie question n’est plus seulement « comment brancher », mais « faut-il vraiment choisir le sans fil plutôt qu’un va-et-vient classique ? »
Quand le sans fil vaut mieux qu’un va-et-vient classique
Je choisis rarement le sans fil par principe. Je le choisis quand il apporte un vrai gain de chantier ou d’usage, et seulement dans ce cas.
| Situation | Sans fil | Va-et-vient classique |
|---|---|---|
| Rénovation légère sans saignée | Très pertinent | Plus lourd à mettre en œuvre |
| Ajout d’un second point de commande | Excellent choix | Demande du tirage de câble supplémentaire |
| Pièce refaite de zéro | Possible, mais pas toujours nécessaire | Souvent plus robuste et plus simple à long terme |
| Recherche de zéro maintenance | Dépend du type de commande et de pile | Avantage au filaire |
| Logement locatif ou chantier réversible | Très intéressant | Peut être trop invasif |
En pratique, je retiens une règle simple: le sans fil gagne quand on veut améliorer le confort sans toucher au gros œuvre. Le va-et-vient classique garde l’avantage quand on refait entièrement la pièce et qu’on veut une installation discrète, durable et sans dépendance à un appairage ou à une batterie. Ce n’est pas une guerre de solutions, c’est un arbitrage entre travaux, souplesse et maintenance.
Ce dernier arbitrage mène naturellement aux vérifications finales, celles qui évitent de croire l’installation terminée alors qu’un détail reste fragile.
Les derniers contrôles avant de refermer le chantier
- La lumière réagit correctement depuis chaque commande prévue.
- Il n’y a ni scintillement, ni extinction aléatoire, ni allumage parasite sur les LED.
- Le récepteur reste accessible pour une future maintenance, même s’il est caché.
- Les fils sont bien maintenus, sans écrasement ni tension dans la boîte.
- La commande murale est fixée à un endroit logique, ni trop bas, ni gênante à l’usage.
- Le circuit est identifié au tableau, ce qui simplifie toute intervention future.
- Si le point lumineux est en zone humide ou extérieure, l’indice de protection et le volume de pose sont bien respectés.
Je termine toujours en gardant une marge de bon sens: si le montage ressemble plus à une reprise complète de circuit qu’à une simple commande d’appoint, je fais vérifier le tout par un électricien. Un interrupteur sans fil est justement intéressant parce qu’il simplifie l’usage sans sacrifier la sécurité, à condition de respecter le schéma de branchement et la logique du circuit dès le départ.
