Les règles qui évitent presque toutes les erreurs de dimensionnement
- 30 mA correspond à la sensibilité de protection des personnes, pas au calibre en ampères.
- 40 A ou 63 A indique la capacité du différentiel à supporter la charge sans s’abîmer.
- En habitation, on limite en pratique un interrupteur différentiel à 8 circuits maximum.
- La méthode de calcul combine la règle amont et la règle aval pour vérifier le bon calibre.
- Les circuits de plaques de cuisson, lave-linge et recharge de véhicule électrique doivent passer sous un type A.
- Si le total dépasse le calibre disponible, il vaut mieux répartir la rangée que forcer un seul différentiel.

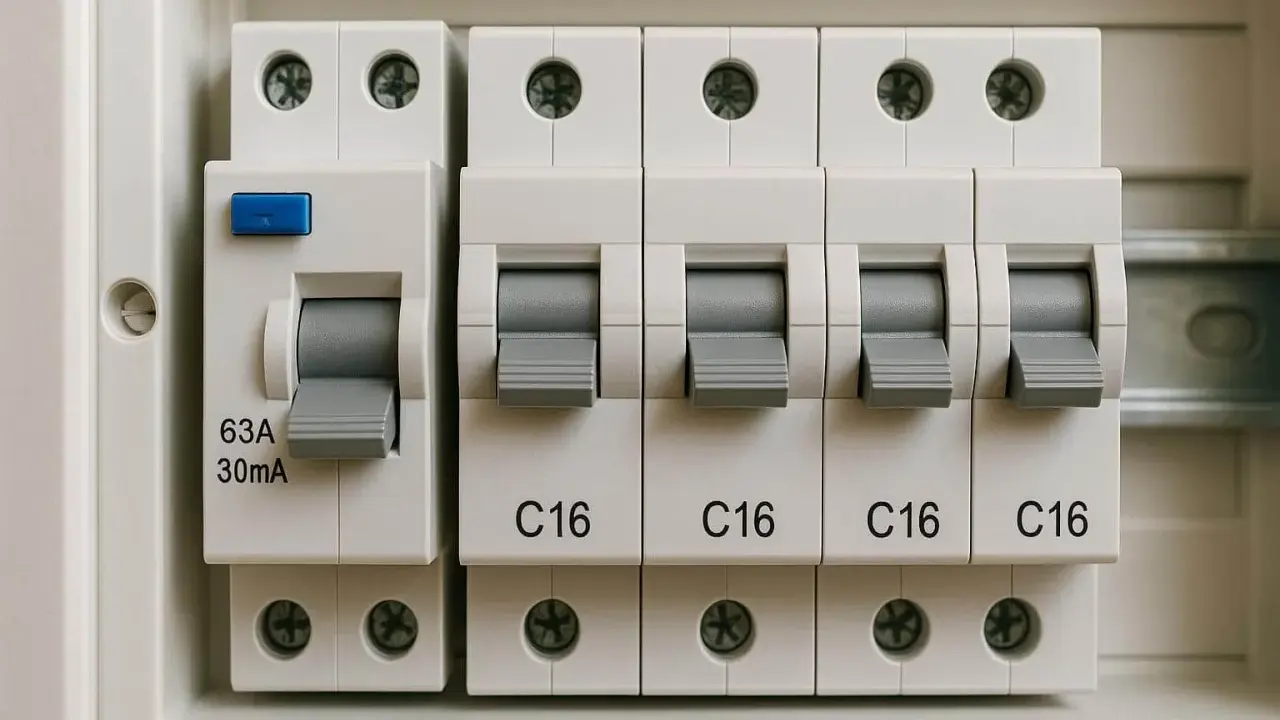

Ce qu’il faut vraiment calculer dans un tableau domestique
Dans le langage courant, on mélange souvent interrupteur différentiel et disjoncteur différentiel. Pour un tableau résidentiel, le calcul porte le plus souvent sur l’interrupteur différentiel placé en tête de rangée: il protège les personnes par sa sensibilité, tandis que les disjoncteurs divisionnaires protègent chaque circuit contre les surcharges et les courts-circuits. Le disjoncteur différentiel, lui, combine les deux fonctions sur un seul départ, mais ce n’est pas l’architecture la plus courante pour toute une rangée.Le point clé, c’est de ne pas confondre sensibilité et calibre. Le 30 mA est le seuil de déclenchement lié à la fuite de courant vers la terre. Le 40 A ou le 63 A correspond à l’intensité nominale admissible par l’appareil, autrement dit à sa capacité à encaisser le courant de la rangée sans se détériorer.
| Marquage | Ce que cela signifie | Ce que je vérifie |
|---|---|---|
| 30 mA | Sensibilité de protection des personnes | Le différentiel coupe dès qu’une fuite dangereuse apparaît |
| 40 A | Intensité nominale admissible | La rangée reste sous la limite sans échauffement excessif |
| 63 A | Intensité nominale plus élevée | Je la privilégie quand la somme des circuits devient confortable ou lourde |
Comme le rappelle Legrand, la logique de la rangée ne s’arrête pas au calibre: un interrupteur différentiel doit aussi respecter une limite de 8 circuits maximum, quelle que soit son intensité nominale. C’est pour cela qu’un 63 A n’autorise pas une rangée surchargée; il donne seulement plus de marge électrique. Une fois cette base posée, on peut passer au calcul proprement dit.
La méthode de calcul pas à pas
Quand je dimensionne un différentiel, je commence toujours par regarder les circuits réellement présents sur la rangée. La méthode la plus simple consiste à partir du tableau, pas des appareils un par un. On additionne les intensités des disjoncteurs divisionnaires, mais pas toutes de la même façon: certains circuits comptent à 100 %, d’autres seulement à 50 %.
- Listez tous les circuits qui se trouvent sous la même rangée de différentiel.
- Identifiez les circuits lourds: chauffage électrique, chauffe-eau et recharge de véhicule électrique.
- Comptez ces circuits à 100 % de leur intensité nominale.
- Comptez les autres circuits à 50 %, notamment prises et éclairage.
- Comparez le total au calibre disponible du différentiel et au disjoncteur d’abonné.
- Arrondissez au calibre standard supérieur: en pratique, 40 A ou 63 A dans la plupart des tableaux résidentiels.
La formule pratique est simple: calibre minimal = maximum entre le disjoncteur d’abonné et la somme pondérée des circuits. La somme pondérée correspond à 1 fois les circuits de chauffage, d’eau chaude et de recharge, plus 0,5 fois les autres départs. C’est cette logique qui évite de sous-dimensionner une rangée déjà bien chargée.
Lire aussi : Protection PAC - Disjoncteur, Différentiel, Câble - Évitez les Erreurs
Quand vous n’avez que la puissance en watts
Si vous ne connaissez pas encore le calibre des disjoncteurs, vous pouvez faire une estimation rapide avec la formule I = P / U. En monophasé 230 V, 2 300 W correspondent à environ 10 A, et 3 500 W à environ 15 A. C’est utile pour un premier tri, mais je reviens toujours au calibre des disjoncteurs du tableau dès que l’installation est connue, parce que c’est lui qui compte vraiment pour le dimensionnement.
Exemple concret: si une rangée alimente des plaques de cuisson en 32 A, un lave-linge en 20 A, des prises cuisine en 16 A et l’éclairage en 10 A, le calcul devient 32 + 20 + 8 + 5 = 65 A. Dans ce cas, un 63 A devient déjà limite; je préfère alors répartir les circuits sur une autre rangée plutôt que de forcer la configuration.
40 A ou 63 A, le bon calibre selon le cas
Le choix entre 40 A et 63 A n’est pas un choix théorique. Je le lis à la fois dans la charge de la rangée et dans l’usage réel du logement. À 230 V monophasé, 40 A représentent environ 9,2 kVA et 63 A environ 14,5 kVA. Ces ordres de grandeur donnent une idée de la marge disponible, même si le raisonnement final reste celui des intensités de circuits.
| Situation | 40 A | 63 A |
|---|---|---|
| Petit logement avec peu de circuits spécialisés | Souvent suffisant si la somme pondérée reste sous la limite | Possible, mais pas toujours nécessaire |
| Rangée avec plaques, lave-linge, chauffe-eau ou recharge VE | Souvent trop juste | Généralement plus adapté |
| Rangée surtout dédiée à l’éclairage et aux prises | Très souvent cohérent | Peut apporter de la marge sans être indispensable |
| Tableau déjà proche des 8 circuits | Possible si la charge est légère | Ne règle pas le problème de répartition |
En pratique, je retiens une règle simple: 40 A convient à une rangée modérée, 63 A devient logique dès que plusieurs circuits à forte demande cohabitent. Mais je ne me contente jamais de “voir large”. Si la rangée est mal répartie, même un 63 A ne corrigera pas un tableau déséquilibré. Le bon calibre protège l’appareil; la bonne répartition protège l’usage quotidien.
Répartir les circuits sous les bons types de différentiels
Le calibre ne suffit pas. Il faut aussi choisir le bon type de différentiel et répartir les départs avec méthode. En logement, on installe au minimum deux interrupteurs différentiels 30 mA, dont un type A et un autre de type AC. Cette organisation améliore la continuité de service: si un appareil provoque un défaut, toute la maison ne bascule pas d’un coup.
| Circuit | Type conseillé | Pourquoi |
|---|---|---|
| Plaques de cuisson | Type A | Présence d’électronique de puissance et de composantes de courant plus complexes |
| Lave-linge | Type A | Circuit spécialisé à protéger correctement selon l’usage domestique courant |
| Recharge de véhicule électrique | Type A | Circuit fortement sollicité, à traiter à part |
| Prises de courant | Type AC | Usage général de la maison |
| Éclairage | Type AC | Circuits classiques, à répartir sur plusieurs rangées si besoin |
| Four, frigo, VMC, chauffe-eau | Type AC | Cas courant en habitation, sauf besoin spécifique d’immunité renforcée |
Je conseille aussi d’éviter une erreur très fréquente: mettre tous les circuits de prises d’un côté et tous les circuits d’éclairage de l’autre. Si un différentiel déclenche, il ne faut pas que tout un étage ou toute une zone du logement tombe en même temps. Une répartition plus fine rend le tableau plus lisible, plus robuste et franchement plus agréable à vivre au quotidien.
Si vous avez des équipements sensibles, comme un congélateur, une box domotique ou du matériel informatique qui ne supporte pas bien les coupures répétées, un dispositif à immunité renforcée peut être utile. Ce n’est pas le cœur du calcul, mais c’est parfois ce qui fait la différence entre une installation simplement conforme et une installation confortable à l’usage.Les erreurs qui font rater le dimensionnement
Le plus souvent, les problèmes ne viennent pas du différentiel lui-même, mais de la façon dont on le dimensionne. Je retrouve toujours les mêmes erreurs sur les tableaux mal conçus, et elles sont faciles à éviter quand on sait quoi regarder.
- Confondre 30 mA et 30 A: le premier concerne la sensibilité de déclenchement, pas la puissance admissible.
- Additionner tous les circuits à 100 %: on surévalue alors inutilement le besoin, ou l’on croit qu’un 40 A suffit alors qu’il est déjà dépassé.
- Oublier la limite des 8 circuits: un 63 A n’autorise pas une rangée trop chargée.
- Mettre les plaques, le lave-linge et la recharge VE sous un type AC: c’est une mauvaise répartition pour un logement moderne.
- Négliger le disjoncteur d’abonné: le calibre du différentiel doit aussi rester cohérent avec l’amont de l’installation.
- Chercher à tout faire tenir sur une seule rangée: c’est souvent la pire fausse économie.
Autre point que je rappelle systématiquement: un interrupteur différentiel ne protège pas les circuits contre les surcharges ou les courts-circuits. Ce rôle appartient aux disjoncteurs divisionnaires. Si vous inversez les fonctions, vous risquez de choisir le bon appareil au mauvais endroit, et c’est là que le tableau devient bancal.
Le contrôle final que je fais avant de valider le tableau
Avant de considérer le tableau comme prêt, je vérifie toujours la même séquence. Elle est simple, mais elle évite la majorité des oublis et des mauvais arbitrages. Si vous suivez cette logique, vous dimensionnerez un différentiel de manière cohérente sans surcharger la rangée.
- Chaque interrupteur différentiel est bien en 30 mA.
- Le logement dispose d’au moins deux différentiels, dont un type A.
- Aucun différentiel ne dépasse 8 circuits.
- Le calibre choisi est au moins égal à la somme pondérée des départs.
- Les circuits lourds ne sont pas tous regroupés sous la même rangée.
- Le tableau garde un peu de marge pour les évolutions futures.
Quand j’hésite entre deux calibres, je préfère presque toujours repartir un circuit plutôt que pousser un 40 A à sa limite. C’est plus propre, plus lisible et plus stable à l’usage, surtout dans une maison où plusieurs appareils fonctionnent en même temps.
