Un double interrupteur permet de commander deux éclairages indépendants depuis un seul point, ce qui est pratique dans une chambre, un salon ou un couloir à zones séparées. Le câblage n’est pas compliqué si l’on comprend le rôle de la phase, des retours lampe et du pontage entre les deux boutons, mais il exige de la méthode et une vraie attention à la sécurité. Je détaille ici le schéma, les étapes de raccordement, les cas à ne pas confondre et les erreurs que je vois le plus souvent sur le terrain.
L’essentiel à retenir avant de raccorder un double interrupteur
- Deux commandes, deux circuits : chaque bouton pilote son propre éclairage.
- La phase arrive sur L, puis elle est généralement pontée vers le second mécanisme.
- Le retour lampe repart vers chaque luminaire depuis la borne de commande dédiée.
- Le neutre ne passe pas par le mécanisme classique : il va directement aux luminaires.
- En France, un circuit d’éclairage se fait en 1,5 mm², avec un disjoncteur 16 A maximum et 8 points lumineux au plus.
- La coupure au tableau et le test d’absence de tension restent non négociables.
Quand ce montage est vraiment utile
J’utilise un double interrupteur quand je veux commander deux éclairages séparés depuis un seul emplacement, sans multiplier les appareillages sur le mur. C’est typique d’un salon avec plafonnier et applique, d’une chambre avec lumière principale et liseuse, ou d’une pièce où deux zones doivent rester indépendantes. La limite est simple : si vous voulez piloter un même point lumineux depuis deux endroits différents, il faut passer au va-et-vient, pas au double allumage.- Salon : plafonnier d’un côté, éclairage d’ambiance de l’autre.
- Chambre : plafond principal et lampe de chevet fixée au mur.
- Couloir large : deux zones lumineuses distinctes selon l’usage.
- Bureau : éclairage général et éclairage ponctuel du plan de travail.
Cette distinction paraît banale, mais elle conditionne tout le câblage. Une fois ce point clarifié, le schéma devient beaucoup plus lisible.

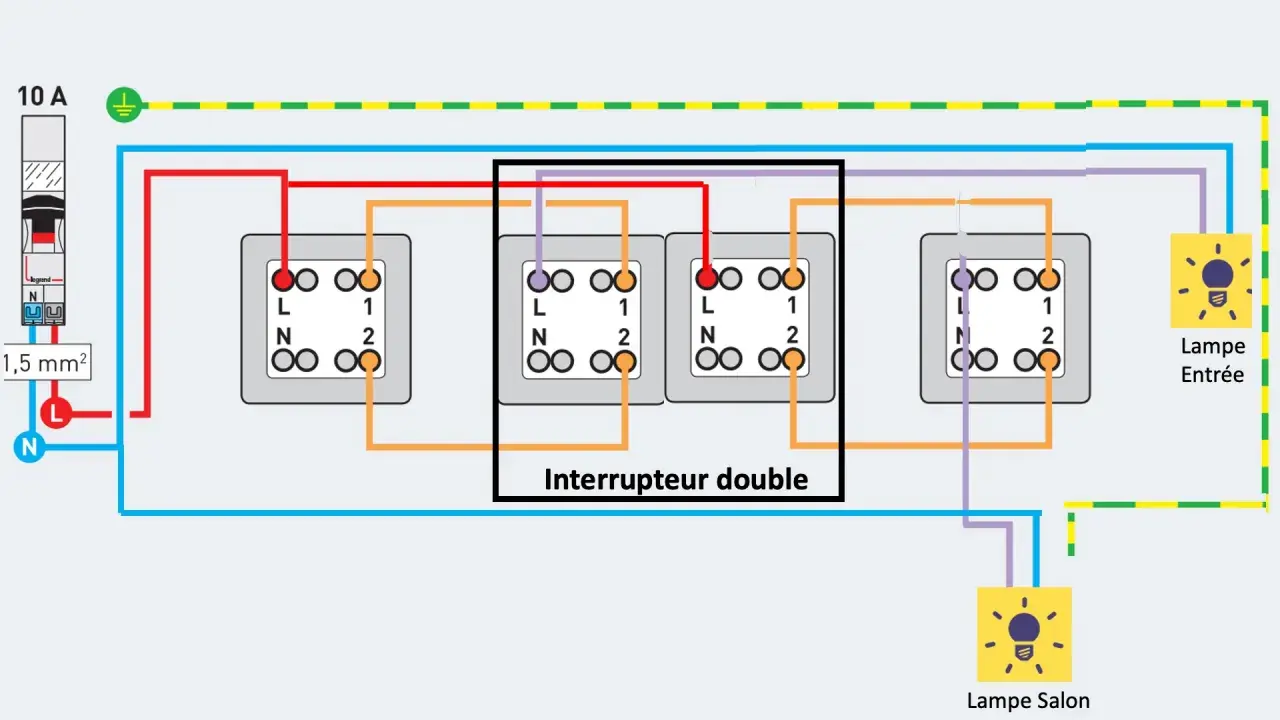

Le schéma de câblage à comprendre avant de toucher aux fils
Sur un interrupteur double classique, la phase arrive sur le premier mécanisme, puis un petit pontage la distribue au second. Chaque bouton envoie ensuite son propre retour lampe vers le luminaire correspondant. Le neutre ne passe pas par l’interrupteur lui-même : il va directement au point lumineux, tout comme la terre qui accompagne les luminaires mais ne se raccorde pas, en général, au mécanisme standard.
| Conducteur | Rôle | Point de repère |
|---|---|---|
| Phase | Alimente l’interrupteur | Arrive sur la borne L du premier bouton, puis est pontée vers le second |
| Retour lampe 1 | Renvoie le courant vers le premier éclairage | Repart depuis la borne de commande du premier bouton |
| Retour lampe 2 | Renvoie le courant vers le second éclairage | Repart depuis la borne de commande du second bouton |
| Neutre | Ferme le circuit au niveau du luminaire | Va directement au point lumineux, pas au mécanisme classique |
| Terre | Protection des masses métalliques | Reste côté luminaire et tableau, pas sur un double interrupteur standard |
Je me méfie toujours des couleurs dans une rénovation ancienne : rouge, marron, noir, orange ou violet peuvent avoir été mélangés au fil des années. Je préfère identifier chaque conducteur avant de démonter quoi que ce soit, parce que c’est là que les erreurs coûtent du temps. Je passe ensuite au câblage lui-même, car c’est là que la méthode compte le plus.
Le raccordement pas à pas d’un double allumage
Le plus propre est de procéder dans l’ordre, sans sauter d’étape. Si le mécanisme est ancien, je prends aussi une photo avant démontage : c’est un réflexe simple qui évite de repartir de zéro si un fil tombe ou si une borne n’est pas marquée comme prévu.
- Coupez l’alimentation au disjoncteur général, puis vérifiez l’absence de tension avec un VAT, c’est-à-dire un vérificateur d’absence de tension.
- Retirez la plaque et dégagez le mécanisme sans tirer sur les fils.
- Repérez la phase et les deux retours lampe. Si le câblage existant est douteux, notez chaque conducteur avant de toucher aux bornes.
- Raccordez la phase sur la borne L du premier bouton, puis réalisez le pontage vers la borne L du second bouton.
- Branchez chaque retour lampe sur la borne de sortie de son bouton respectif, en suivant le repérage du fabricant si les marquages diffèrent.
- Rangez les conducteurs proprement dans la boîte d’encastrement, sans les pincer ni forcer le mécanisme.
- Remontez la plaque, remettez sous tension et testez chaque commande séparément.
Quand la boîte est trop étroite, je préfère changer pour une boîte plus profonde plutôt que d’écraser les fils. Ce genre de détail paraît secondaire, mais c’est souvent lui qui fait la différence entre une installation propre et une façade qui ne tient jamais bien en place. Avant de choisir le bon geste, il faut aussi savoir si l’on est sur un double allumage pur ou sur une variante en va-et-vient.
Double allumage, double va-et-vient ou prise commandée
La confusion la plus fréquente concerne le type de commande. Un double allumage pilote deux circuits depuis un seul endroit. Un double va-et-vient pilote aussi deux circuits, mais depuis deux points de commande distincts. La prise commandée, elle, fonctionne comme un point d’éclairage au sens du circuit et sert surtout à alimenter une lampe d’appoint sans ajouter de prise dédiée.
| Solution | Ce qu’elle commande | Quand je la choisis | Point d’attention |
|---|---|---|---|
| Double allumage | Deux éclairages distincts depuis un seul point | Pièce à deux zones lumineuses, sans seconde commande | Phase à pontager, retours lampe bien séparés |
| Double va-et-vient | Deux éclairages depuis deux emplacements | Entrée, escalier, couloir ou chambre avec commande de part et d’autre | Navettes à relier entre les deux mécanismes |
| Prise commandée | Un appareil branché sur une prise pilotée | Lampe de sol, éclairage d’appoint ou usage ponctuel | Le circuit reste compté comme un point d’éclairage |
Dans la pratique, je choisis toujours en fonction du besoin réel, pas du nombre de boutons qui reste sur le mur. Si l’usage est mal défini au départ, on finit presque toujours par recâbler. Reste enfin le cadre de sécurité, qui est le vrai garde-fou du chantier.
Les règles de sécurité et la norme à respecter en France
En 2026, je me réfère à la version 2024 de la NF C 15-100, devenue applicable en 2025 pour les installations neuves et les rénovations concernées. Pour un circuit d’éclairage, la base reste claire : conducteurs de 1,5 mm² minimum, disjoncteur 16 A maximum, et 8 points lumineux par circuit au plus. Le logement doit aussi conserver au moins deux circuits d’éclairage, sauf cas particulier d’un studio ou d’un T1.
- Coupez toujours au tableau avant toute intervention, puis contrôlez l’absence de tension avec un appareil adapté.
- Ne mélangez pas phase et retour lampe : c’est l’erreur qui crée le plus de dysfonctionnements.
- Respectez la terre sur les luminaires et les masses métalliques prévues, même si elle ne se branche pas sur le mécanisme lui-même.
- Gardez en tête la protection 30 mA au tableau pour la sécurité des personnes.
- Sur un modèle connecté, vérifiez la présence du neutre, la compatibilité avec l’ampoule et la profondeur de la boîte d’encastrement.
Je préfère être strict sur ce point : un double interrupteur mal câblé ne se contente pas de “ne pas marcher”, il peut aussi créer un défaut difficile à diagnostiquer plus tard. C’est ce qui justifie de prendre la norme au sérieux avant de refermer l’installation.
Les erreurs les plus fréquentes et comment les éviter
La plupart des pannes que je vois viennent d’un petit nombre d’erreurs répétées. La bonne nouvelle, c’est qu’elles se repèrent vite si l’on sait quoi observer.
| Symptôme | Cause probable | Correction |
|---|---|---|
| Un seul bouton fonctionne | Retour lampe mal placé ou phase non pontée | Reprendre le repérage et vérifier la borne L de chaque commande |
| Les deux lampes réagissent au même bouton | Retours croisés ou inversion des conducteurs | Revenir au schéma de base et séparer clairement chaque sortie |
| Le disjoncteur déclenche | Brin de cuivre apparent, fil pincé ou isolement abîmé | Couper, dégager et refaire le raccordement proprement |
| Le mécanisme ne rentre pas dans la boîte | Boîte trop peu profonde ou faisceau trop chargé | Revoir le rangement ou utiliser une boîte plus adaptée |
| Une fonction connectée ne répond pas | Neutre absent ou modèle incompatible avec l’équipement | Contrôler la notice et l’alimentation prévue par le fabricant |
Je vois aussi souvent des fils serrés trop vite, sans assez de longueur libre pour le remontage. C’est un piège classique : au moment de remettre la plaque, tout semble correct, puis le mécanisme force et se met de travers. Le dernier contrôle, lui, évite d’ouvrir le mur une seconde fois.
Le dernier contrôle qui évite de rouvrir la plaque
Avant de refermer, je vérifie toujours cinq choses : chaque bouton commande bien sa lampe, aucun cuivre nu n’est visible, les fils ne sont pas pincés, la plaque est bien alignée et le mécanisme reste stable dans la boîte. Si j’installe un modèle connecté, je confirme aussi le neutre disponible, la profondeur de boîte et la compatibilité avec les ampoules ou les drivers déjà en place.
- Test fonctionnel : un bouton = un éclairage.
- Contrôle visuel : aucune partie conductrice apparente.
- Contrôle mécanique : plaque et support bien plaqués.
- Contrôle de compatibilité : neutre, LED, ampoules et module connecté.
Si l’installation est ancienne, si les conducteurs sont cassants ou si je ne peux pas identifier la phase avec certitude, j’arrête là et je fais intervenir un professionnel. C’est souvent moins coûteux qu’un dépannage après coup, et surtout beaucoup plus sûr pour la suite du chantier.
