Dans une installation électrique, le vrai sujet n’est pas seulement la présence d’un parafoudre, mais sa nécessité réelle, sa place dans le tableau et le niveau de protection qu’il apporte aux appareils sensibles. Je fais ici le tri entre les cas où l’on tombe sur un parafoudre obligatoire, ceux où l’on reste dans la recommandation, et les règles de pose qui conditionnent l’efficacité du dispositif. L’objectif est simple : éviter de payer un composant utile en théorie mais mal choisi, mal coordonné ou mal raccordé.
Les points à retenir avant de choisir une protection contre les surtensions
- En France, l’obligation dépend surtout du type de bâtiment, de la zone de foudroiement et du mode d’alimentation.
- Dans l’habitat, le cas le plus clair reste celui d’un logement équipé d’un paratonnerre ou situé en zone exposée avec arrivée aérienne.
- Dans le tertiaire, la santé, le service public et l’industrie, la protection contre les surtensions est désormais beaucoup plus souvent imposée.
- Le bon type de dispositif dépend du tableau, du schéma de terre et de la présence ou non d’une protection externe contre la foudre.
- Un parafoudre mal implanté perd une partie de son efficacité, même s’il est conforme sur le papier.
Quand la protection devient une obligation
Je commence toujours par une distinction simple : un parafoudre n’est pas systématiquement obligatoire dans chaque logement, mais certaines configurations rendent sa présence indispensable. La logique de la norme française repose sur trois paramètres qui se croisent en permanence : la zone de foudroiement, le mode d’alimentation du bâtiment et la criticité des équipements à protéger.

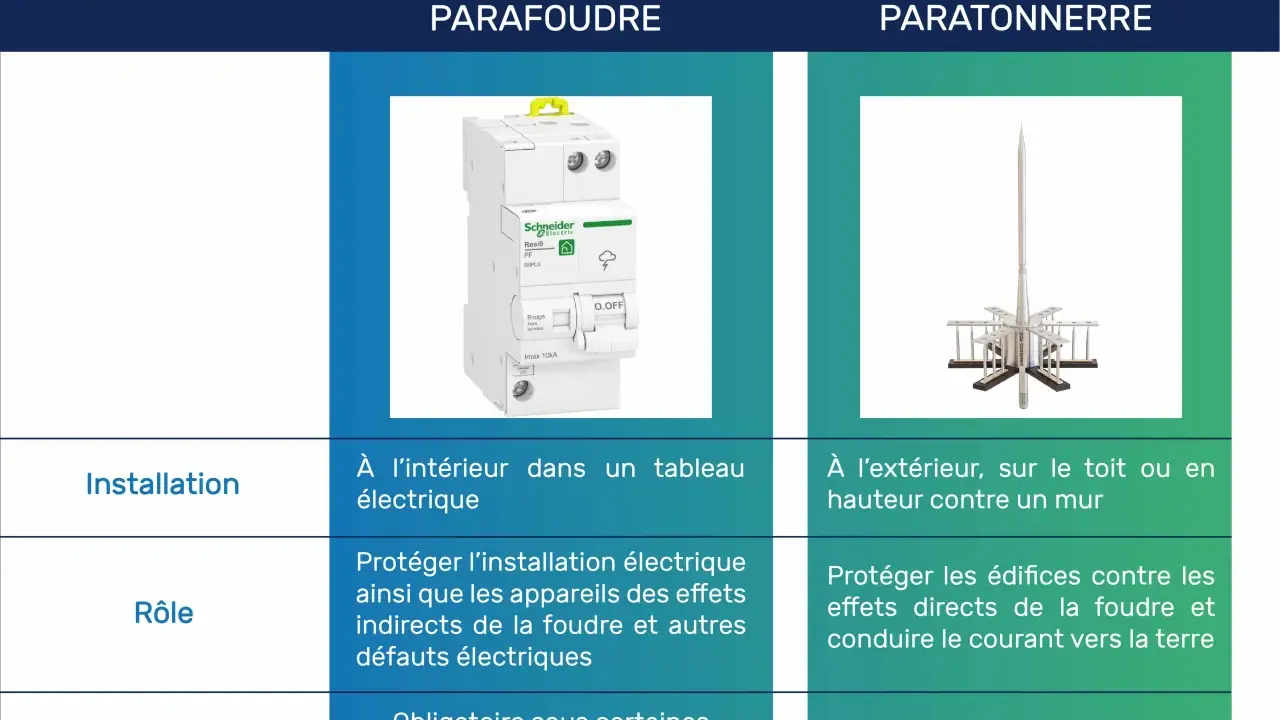

Dans l’habitat, la règle la plus facile à retenir est la suivante : si le bâtiment est équipé d’un paratonnerre, la protection au tableau n’est plus une option. Même chose lorsque l’alimentation électrique passe par une ligne aérienne dans une zone très exposée. Dans les cas moins tranchés, il faut souvent passer par une analyse du risque plutôt que par une réponse automatique. Promotelec rappelle d’ailleurs qu’on ne peut écarter l’exigence que si cette analyse le justifie clairement.
| Situation | Lecture pratique | Conséquence au tableau |
|---|---|---|
| Bâtiment équipé d’un paratonnerre | Le risque de courant de foudre transmis à l’installation est élevé | Protection à l’origine de l’installation, généralement de type 1 |
| Logement en zone AQ2 avec arrivée électrique aérienne ou partiellement aérienne | Le site est exposé à un niveau de foudroiement important | Protection de type 2 généralement requise au tableau principal |
| Logement alimenté par une ligne souterraine en zone moins exposée | Le risque est plus faible, mais pas nul | Obligation non systématique, analyse de risque possible |
| Équipements liés à la sécurité des personnes | Alarme incendie, médicalisation à domicile, alarme technique, sûreté | Protection souvent exigée ou justifiée par le risque |
| Bâtiments tertiaires, santé, service public, patrimoine, industrie, ERP importants | Les conséquences d’une surtension peuvent être lourdes | Protection contre les surtensions devenue très largement obligatoire |
Dans la pratique, je retiens surtout une chose : plus le bâtiment est critique, plus la norme resserre les exigences. Et plus l’installation comporte de l’électronique sensible, moins il faut raisonner en simple “protection contre la foudre” au sens large, car le vrai risque est souvent la surtension indirecte. Cette nuance amène naturellement à choisir le bon type de dispositif.
Type 1, type 2 ou type 3 selon le tableau
Le choix du parafoudre n’est pas une question de marque, mais de profil de risque. Un type 1 ne joue pas le même rôle qu’un type 2, et un type 3 n’a de sens qu’en complément local. Quand je regarde un tableau, je cherche d’abord à savoir si le bâtiment doit encaisser un courant de foudre partiel, seulement des surtensions induites, ou une protection fine au plus près des appareils.
| Type | Rôle principal | Où il se place | Quand je le privilégie |
|---|---|---|---|
| Type 1 | Évacue une partie du courant de foudre direct ou très proche | À l’origine de l’installation | Présence d’un paratonnerre, site très exposé, configuration à fort risque |
| Type 2 | Protège contre les surtensions induites et la majorité des coups indirects | Au tableau principal | Habitation sans paratonnerre, protection générale d’un logement ou d’un petit local |
| Type 3 | Affine la protection à proximité immédiate des appareils sensibles | Près de l’équipement à protéger | Box domotique, informatique, électronique de pilotage, équipements très sensibles |
| Type 1 + 2 | Combine protection de tête et protection de surtensions | Souvent dans le tableau principal | Quand l’espace est compté ou que la coordination entre niveaux de protection doit être simple |
Les fiches techniques parlent souvent de Iimp, In et Up. Iimp désigne la capacité à encaisser un courant de choc de foudre, In le courant nominal de décharge, et Up le niveau de protection résiduel laissé aux appareils en aval. Je les lis ensemble, jamais séparément, parce qu’un bon chiffre sur un seul critère ne suffit pas si le tableau ou la terre ne suivent pas.
Le message pratique est clair : un type 2 suffit dans beaucoup de maisons, mais il ne remplace pas un type 1 lorsqu’un paratonnerre est présent. À l’inverse, monter un type 1 partout serait excessif, coûteux et parfois mal coordonné avec le reste du tableau.
La bonne implantation dans le tableau électrique
Le meilleur appareil du marché devient moyen s’il est mal installé. C’est là que je vois le plus d’erreurs : longueur de câblage excessive, terre éloignée, module posé trop loin de l’arrivée, ou tableau tellement serré qu’on a sacrifié la qualité du raccordement pour gagner une place de dernière minute.
Legrand recommande de placer le dispositif à moins de 50 cm du bornier de terre, et je considère cette règle comme un vrai repère de chantier, pas comme un détail cosmétique. L’idée est simple : plus les liaisons sont courtes, plus la surtension est écoulée proprement vers la terre, et moins la tension résiduelle grimpe dans l’installation.
- Je le mets à l’origine du tableau, dans la zone la plus proche de l’arrivée.
- Je garde des conducteurs courts et les plus directs possible.
- J’évite les boucles inutiles et les trajets qui serpentent à l’intérieur du coffret.
- Je vérifie la compatibilité avec le dispositif différentiel et la protection amont.
- Je réserve assez de modules pour ne pas comprimer le câblage.
Le vrai piège, c’est de croire qu’un parafoudre “présent” équivaut à un parafoudre “efficace”. En réalité, le dispositif doit être cohérent avec la terre, le schéma de liaison, la place disponible et les équipements situés en aval. C’est ce qui fait la différence entre une conformité de façade et une protection réellement utile.
Comment je vérifie qu’un logement est concerné
Quand je dois trancher pour une maison ou un appartement, je procède dans un ordre très concret. D’abord, je repère la zone géographique de foudroiement. Ensuite, je regarde le mode d’alimentation. Enfin, j’ouvre la liste des équipements sensibles. Cette méthode évite les décisions prises “au feeling”, qui sont rarement bonnes sur le plan technique.- Je vérifie si le logement se situe en zone AQ1 ou AQ2, car le niveau d’exposition change beaucoup la lecture de la norme.
- Je regarde si l’arrivée est aérienne, partiellement aérienne ou totalement souterraine.
- Je contrôle la présence d’un paratonnerre sur le bâtiment, ou à proximité d’un bâtiment voisin qui pourrait imposer une vigilance particulière.
- Je fais l’inventaire des circuits critiques : alarme, vidéosurveillance, chauffage connecté, box internet, domotique, médicalisation à domicile, photovoltaïque, borne de recharge.
- Je décide s’il faut une protection unique au tableau principal ou des protections complémentaires en aval.
Promotelec rappelle aussi qu’en cas de doute, l’absence de parafoudre n’est acceptable que si l’analyse de risque le justifie. En clair, ce n’est pas à l’installation de s’adapter à l’approximation, c’est à l’évaluation de risque de faire le tri entre le nécessaire et le simplement recommandé.
Les contrôles que je fais avant de valider un devis
Avant de signer ou de faire signer un devis, je regarde trois choses très concrètes : le coût total, la place disponible dans le tableau et la qualité de la mise à la terre. Sur un logement standard, le prix d’un parafoudre modulaire reste souvent contenu, mais la facture monte vite si le tableau doit être repris, si la réserve de modules est insuffisante ou si des protections complémentaires sont nécessaires pour le réseau de communication ou le photovoltaïque.
En ordre de grandeur, je considère qu’un simple ajout de protection est généralement moins coûteux qu’une refonte du tableau, mais il faut prévoir le bon scénario dès le départ. Mieux vaut un devis clair qui sépare la fourniture, la pose, la coordination avec les autres protections et les éventuels compléments qu’un prix bas qui oublie la moitié du besoin.
- Je demande si le modèle choisi est bien coordonné avec le schéma de terre du logement.
- Je vérifie que la réserve de place dans le tableau permet un câblage propre.
- Je contrôle la présence d’une protection complémentaire pour les équipements les plus sensibles.
- Je m’assure que le dispositif dispose d’un indicateur d’état ou d’un moyen simple de contrôle.
- Je fais confirmer le point de remplacement après défaut ou après coup de foudre important.
Mon critère final est assez simple : je préfère une protection bien implantée, bien dimensionnée et facile à maintenir qu’un montage plus ambitieux sur le papier mais déjà mal à l’aise dans le tableau. Si je résume la logique à retenir, elle tient en une phrase : on choisit le parafoudre à partir du risque réel, puis on le valide par la qualité du câblage et de la terre. C’est cette discipline qui rend la protection utile, pas seulement conforme.
