Contacteur électrique - Maîtrisez son rôle et évitez les pannes

Comment un contacteur ouvre et ferme un circuit

Je le vois comme un relais électromagnétique robuste. La bobine reçoit une tension de commande, crée un champ magnétique, attire l’armature interne et ferme les contacts de puissance; quand la commande disparaît, un ressort remet l’ensemble au repos. Le principe est simple, mais il change tout dans un tableau: la petite commande pilote la grosse charge, sans devoir transporter elle-même l’intensité du circuit alimenté.

Cette séparation entre commande et puissance est la vraie clé. Une horloge, un contact tarifaire, un thermostat ou une sortie domotique envoie l’ordre; le contacteur, lui, prend en charge la fermeture ou l’ouverture du circuit réel. C’est pour cela qu’on le choisit quand on veut automatiser un usage sans multiplier les interventions manuelles.

Le contacteur n’assure aucune protection contre les surintensités ni contre les défauts d’isolement. C’est précisément pour cela qu’il doit être associé à des organes de protection adaptés dans le tableau, ce qui nous amène à son intérêt concret dans une installation résidentielle.

Pourquoi on l’ajoute dans un tableau électrique résidentiel

En maison ou en appartement, le contacteur est surtout utilisé pour rendre un équipement plus intelligent à l’usage. Le cas le plus courant reste le chauffe-eau piloté par les heures creuses, mais on le retrouve aussi pour certains circuits de chauffage, de ventilation ou d’automatisme. L’avantage est simple: on déclenche l’alimentation quand cela a du sens, sans rester devant le tableau.

J’insiste sur un point: le choix ne se fait pas seulement en ampères. Une charge résistive comme un ballon d’eau chaude n’impose pas les mêmes contraintes qu’un moteur, et la fréquence de manœuvre compte aussi. Autrement dit, un bon contacteur est celui qui correspond à l’usage réel, pas seulement à la puissance nominale affichée.

Une fois ce rôle compris, il devient plus facile de lire les positions manuelles et de diagnostiquer ce qui se passe quand l’appareil ne répond pas comme prévu.

Ce que signifient vraiment les positions auto, arrêt et marche forcée

Sur la plupart des modèles domestiques, trois positions reviennent: Auto, Arrêt et Marche forcée. En Auto, le contacteur suit le signal externe: c’est le mode normal pour un chauffe-eau en heures creuses. En Arrêt, le circuit reste coupé, ce qui peut servir lors d’une absence prolongée, d’un dépannage ou d’une maintenance. En marche forcée, le contacteur alimente la charge immédiatement, sans attendre le signal automatique.

Je conseille de ne pas banaliser la marche forcée. Elle est utile quand on a besoin d’eau chaude tout de suite, ou pour tester un circuit, mais elle fait disparaître le bénéfice tarifaire attendu si on oublie de revenir en Auto. Sur certains appareils, le retour automatique dépend du modèle; sur d’autres, la position forcée reste verrouillée jusqu’à une intervention manuelle. Mieux vaut vérifier ce point avant toute utilisation prolongée.

Si le contacteur semble « ne rien faire », je commence presque toujours par regarder la position de son sélecteur avant de chercher une panne plus complexe. Ce réflexe simple évite bien des diagnostics trop rapides, et il conduit naturellement à la question de la protection du circuit.

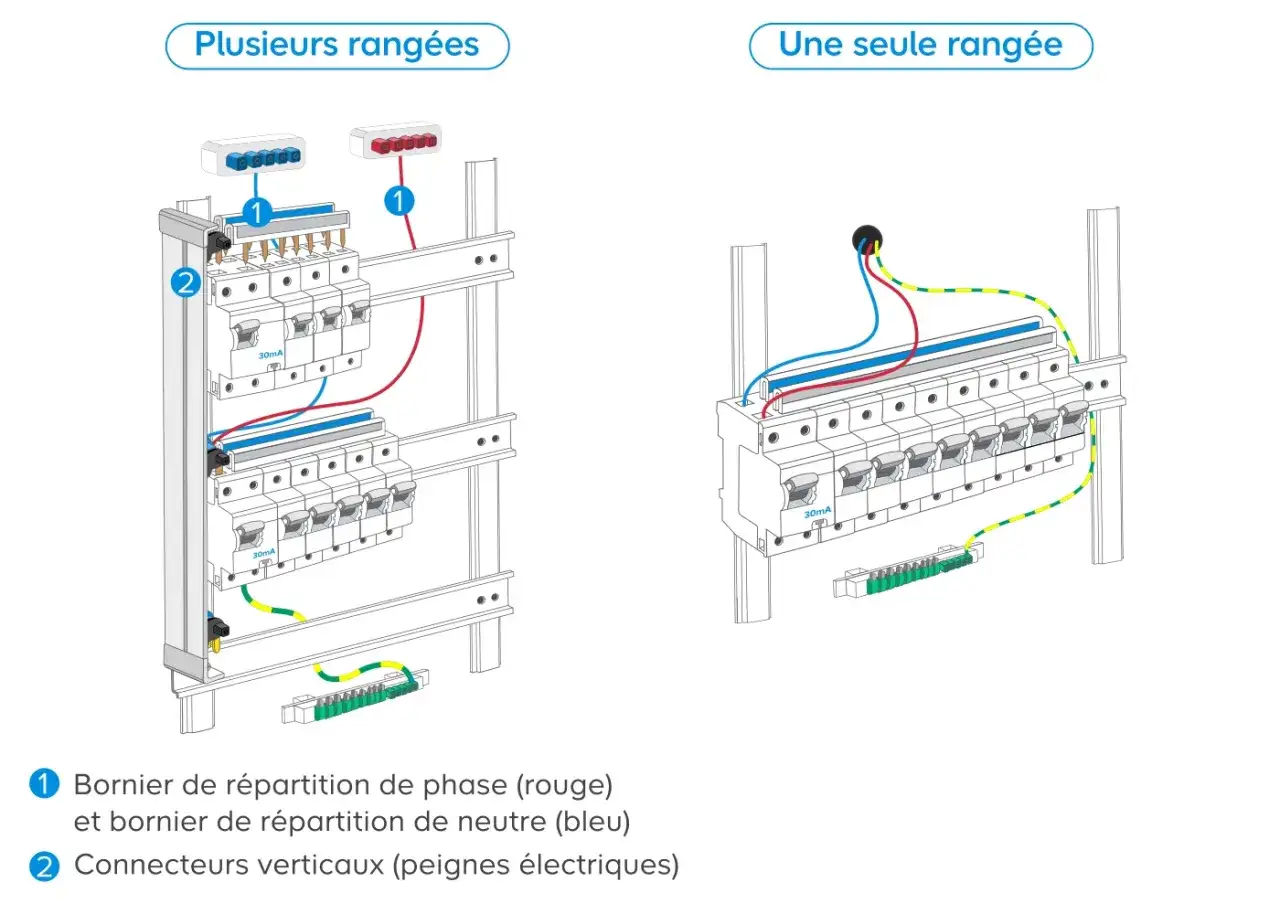

Protection et câblage dans le tableau

Le contacteur travaille dans le tableau, mais il ne remplace ni le disjoncteur ni l’interrupteur différentiel. Le premier coupe en cas de surcharge ou de court-circuit; le second protège les personnes contre les défauts d’isolement. Le contacteur, lui, ne fait que commuter. Cette distinction est essentielle, parce qu’une installation bien pensée répartit clairement ces fonctions.

Dans un montage classique de chauffe-eau, on retrouve souvent un disjoncteur de puissance dédié au ballon et, selon l’architecture, une protection de commande distincte. Sur des installations traditionnelles, on voit fréquemment un 20 A pour le circuit de puissance et un 2 A pour la commande, mais il faut toujours vérifier le schéma exact et la notice du matériel installé. Certains contacteurs récents ou connectés intègrent leur propre protection de commande; dans ce cas, rajouter un 2 A n’a pas forcément de sens.

Reconnaître un contacteur mal dimensionné ou usé

Un contacteur ne tombe pas toujours en panne brutalement. Souvent, il prévient. Un bourdonnement continu, des claquements répétés, une chauffe anormale ou un appareil qui ne bascule plus en Auto sont des signaux que je prends au sérieux. Le problème peut venir de la bobine, d’un contact de puissance usé, d’une commande absente ou d’un serrage insuffisant.

• Bourdonnement léger et stable : parfois normal, surtout à l’enclenchement, mais il ne doit pas durer ni s’amplifier.
• Chauffe du module : souvent liée à un courant trop élevé, à un mauvais serrage ou à un contact fatigué.
• Marche forcée qui fonctionne mais pas l’auto : le défaut est souvent dans la chaîne de commande, pas dans le contacteur lui-même.
• Odeur chaude ou traces brunies : signe d’un échauffement sérieux, à traiter sans attendre.

Quand un appareil commute mal, je vérifie aussi le contexte: nombre de manœuvres quotidiennes, type de charge, et température dans le tableau. Un contacteur prévu pour un usage simple peut durer très longtemps; soumis à des basculements répétés ou à une charge mal adaptée, il s’use bien plus vite. Le bon diagnostic consiste donc à regarder l’appareil, mais aussi ce qu’on lui demande de faire.

Cette logique de contrôle permet d’éviter le remplacement inutile d’un module encore sain, tout en repérant rapidement le moment où l’intervention d’un électricien devient la solution raisonnable.

Ce que je recommande avant d’ajouter ou de remplacer un contacteur

Si je devais résumer l’approche la plus fiable, je dirais qu’elle tient en trois questions: quelle charge je commande, quelle commande je reçois, et quelle protection existe déjà dans le tableau. C’est l’alignement de ces trois éléments qui fait la différence entre une installation confortable et une installation capricieuse.

• Identifier l’usage exact: chauffe-eau, chauffage, éclairage, pompe ou automatisme.
• Vérifier la présence et l’origine du signal de commande: compteur, horloge, thermostat ou domotique.
• Contrôler la cohérence entre le calibre du disjoncteur, la section des conducteurs et la puissance de la charge.
• Confirmer si le modèle est auto-protégé ou s’il nécessite une protection de commande dédiée.
• Laisser une installation lisible: un tableau clair se dépanne plus vite et vieillit mieux.

Au fond, un bon contacteur n’est pas celui qui attire l’attention, mais celui qui fait son travail sans bruit inutile ni surprise. Quand la commande, la puissance et la protection sont bien alignées, le tableau devient plus simple à exploiter au quotidien et bien plus sûr à long terme.
