La largeur d’un ruban LED semble être un détail, mais c’est souvent elle qui décide si la pose sera propre, fiable et durable. Entre les formats de 8, 10, 12 mm et les versions plus techniques, il faut surtout comprendre ce que cette dimension change vraiment, comment la mesurer correctement et quels accessoires doivent suivre. Je vais aller droit au but: dimensions courantes, compatibilité avec les profilés et connecteurs, et choix concret selon l’usage.
Les points essentiels à garder en tête
- Les largeurs les plus courantes sont 8 mm, 10 mm et 12 mm, avec quelques modèles plus spécialisés à 14 mm.
- Un ruban de 10 mm est souvent le meilleur compromis pour l’éclairage intérieur résidentiel.
- Les rubans de 12 mm et plus sont fréquents dès qu’il faut plus de pistes, du RGBW, du CCT ou une version étanche.
- La largeur réelle à mesurer n’est pas toujours celle que l’on voit: le silicone, le double-face ou le connecteur peuvent ajouter quelques millimètres.
- Le profilé aluminium, le connecteur et l’alimentation doivent être choisis en même temps que le ruban.
- La largeur ne détermine pas seule la luminosité: la puissance, la densité de LED et la qualité du montage comptent au moins autant.
Les largeurs standard à connaître avant de choisir
Sur le marché français, les largeurs qui reviennent le plus souvent sont 8 mm, 10 mm et 12 mm. Ce sont elles qui couvrent l’essentiel des usages en intérieur, des éclairages de meuble jusqu’aux lignes lumineuses plus techniques. Au-delà, on rencontre des formats plus spécifiques, notamment en 14 mm, surtout sur des rubans CCT, certains 220 V ou des versions professionnelles à géométrie particulière.
| Largeur | Usages typiques | Ce que j’apprécie | Limites à garder en tête |
|---|---|---|---|
| 8 mm | Meubles, niches étroites, petits escaliers, éclairage discret | Très compact, facile à loger dans des espaces serrés | Moins à l’aise quand il faut plusieurs pistes ou plus de puissance |
| 10 mm | Éclairage intérieur polyvalent, corniches, cuisine, salon | Le meilleur compromis pour beaucoup de projets résidentiels | Peut devenir juste si le ruban est gainé ou si le profilé est étroit |
| 12 mm | RGBW, CCT, certains COB, rubans étanches ou plus techniques | Plus de marge pour les pistes, les composants et les versions complexes | Demande des accessoires adaptés et un peu plus de place |
| 14 mm | Rubans 220 V, CCT, wall washer, certains profils pro | Format utile pour des projets exigeants ou linéaires plus puissants | Moins universel, donc plus sensible à la compatibilité des accessoires |
La bonne lecture n’est pas seulement “plus large = mieux”. Une bande plus large sert souvent à loger plus de pistes conductrices, à accepter plus de composants et, parfois, à mieux gérer la chaleur. En revanche, elle n’est pas automatiquement plus lumineuse. C’est justement pour cela qu’il faut mesurer la bonne pièce avant de commander, et je passe volontairement à ce point tout de suite après.
Mesurer la bonne largeur sans se tromper

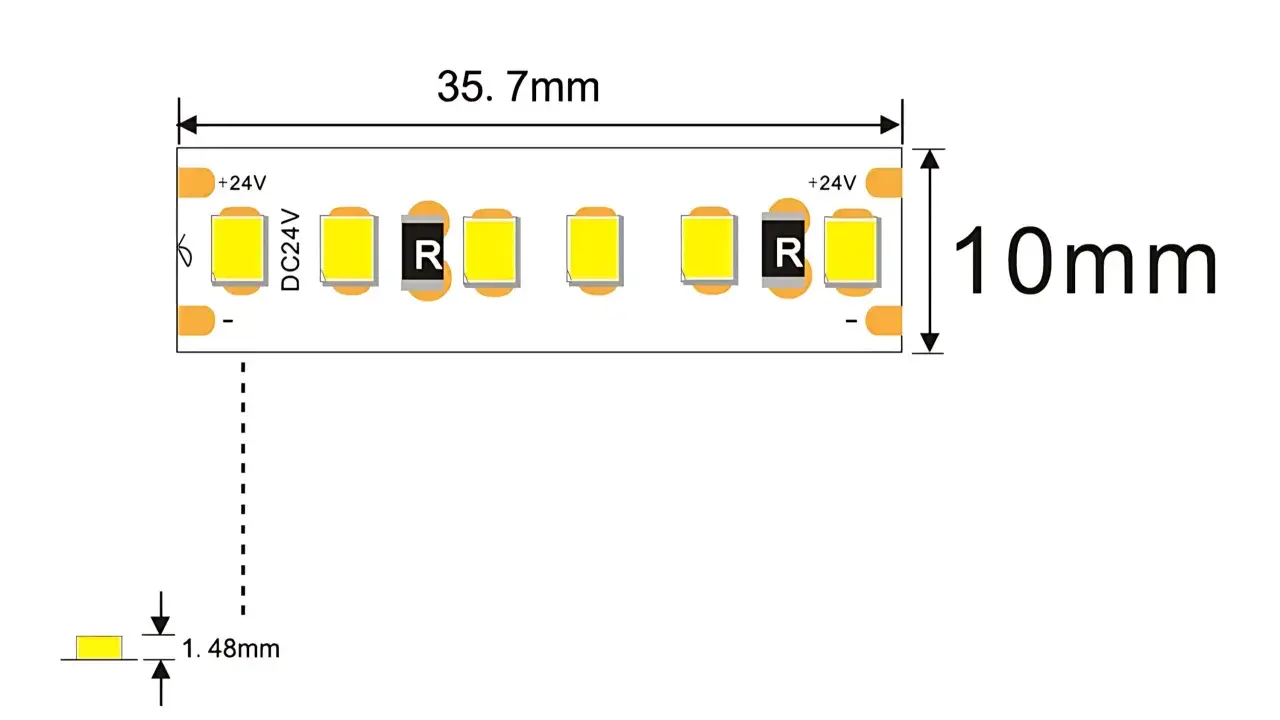

Je conseille de mesurer le circuit imprimé nu, puis de vérifier la largeur totale si le ruban est recouvert de silicone, d’une gaine ou d’une couche d’étanchéité. C’est là que beaucoup d’achats deviennent décevants: un ruban annoncé à 10 mm peut occuper davantage une fois protégé, et un profilé choisi au millimètre près ne laisse alors plus assez de marge.
Voici la méthode la plus sûre que j’utilise:
- Je mesure le ruban avec un pied à coulisse, pas à l’œil.
- Je prends la largeur du PCB, puis la largeur totale une fois le revêtement pris en compte.
- Je vérifie la largeur utile du profilé ou du canal, en gardant un petit jeu.
- Je contrôle la compatibilité du connecteur si la pose se fait sans soudure.
Le point le plus souvent oublié, c’est le revêtement silicone. Il protège mieux le ruban, mais il ajoute de l’épaisseur et peut faire basculer un projet de “compatible” à “trop serré”. Si je dois résumer ce réflexe en une phrase: je ne valide jamais une largeur avant d’avoir vérifié ce qu’elle devient une fois installée. Cela mène naturellement à la vraie question suivante: qu’est-ce que cette largeur change, au juste, dans le rendu final ?
Ce que la largeur change vraiment dans l’éclairage
La largeur influence surtout la compatibilité mécanique et la marge thermique. Elle ne remplace ni la densité de LED, ni la puissance par mètre, ni la qualité du diffuseur. Deux rubans de même largeur peuvent donc offrir des résultats très différents.
Dans les faits, je regarde toujours quatre effets concrets:
| Ce que la largeur influence | Ce que cela change sur le terrain |
|---|---|
| Place disponible pour les pistes et composants | Un ruban plus large accepte plus facilement des architectures comme RGBW ou CCT, qui nécessitent davantage de conducteurs. |
| Gestion de la chaleur | Plus de surface et plus de cuivre signifient souvent un meilleur comportement sur les puissances plus élevées. |
| Homogénéité visuelle | Sur un modèle COB, c’est-à-dire un ruban où les puces sont très serrées, la ligne lumineuse paraît plus continue. Ici, la largeur aide, mais c’est surtout la densité de LED qui fait la différence. |
| Compatibilité avec l’accessoire | Profilé, connecteur, embout final ou angle doivent accepter la largeur réelle, sinon la pose devient bancale. |
Je me méfie d’une idée trop répandue: croire qu’un ruban plus large est forcément plus “haut de gamme”. En réalité, un bon 10 mm bien conçu peut être plus pertinent qu’un 12 mm mal adapté au projet. La bonne largeur est celle qui sert la pièce, pas celle qui impressionne sur la fiche produit. C’est précisément ce qui permet de choisir intelligemment selon l’usage, et non à l’instinct.
Quelle largeur choisir selon la pièce et l’usage
Le bon choix change selon l’endroit où le ruban sera posé. Pour un meuble, une corniche ou un couloir technique, je n’attends pas la même chose que pour une ligne lumineuse décorative ou un éclairage extérieur protégé. Voici le tri que je fais le plus souvent.
| Situation | Largeur que je privilégie | Pourquoi |
|---|---|---|
| Sous meuble de cuisine | 8 mm ou 10 mm | La place est souvent comptée, et un profilé standard suffit dans beaucoup de cas. |
| Salon, corniche, tête de lit | 10 mm | C’est la largeur la plus polyvalente pour une ligne propre et facile à intégrer. |
| Éclairage indirect dans un profilé aluminium | 10 mm ou 12 mm | Le profilé donne un vrai rendu de luminaire linéaire, mais il faut garder de la marge pour le ruban et le diffuseur. |
| Ruban RGBW ou CCT | 12 mm ou 14 mm | Ces solutions demandent plus de conducteurs. CCT signifie blanc réglable du chaud au froid; RGBW ajoute un blanc dédié aux couleurs. |
| Salle de bain ou zone humide | 12 mm, parfois plus selon la protection | La largeur augmente parfois avec la gaine d’étanchéité, mais l’IP compte autant que la dimension. |
| Extérieur ou longue ligne 220 V | 12 mm à 14 mm | Les versions secteur sont souvent plus épaisses et destinées à des parcours plus longs. |
J’insiste sur un point: la tension ne remplace pas la largeur. Un ruban 24 V n’est pas plus large par principe, et un 220 V n’est pas automatiquement mieux adapté à un meuble. Il faut regarder ensemble l’espace, la longueur, le type de lumière et le niveau de protection. Une fois cette logique en place, il reste à vérifier les accessoires, car c’est souvent eux qui font basculer un projet simple en installation pénible.
Profilés, connecteurs et alimentation doivent suivre
La largeur du ruban n’est qu’une partie de l’équation. Le reste dépend du profilé, du connecteur et de l’alimentation. C’est là que je vois le plus d’erreurs, parce que les gens comparent la bande seule et oublient tout ce qui l’entoure.

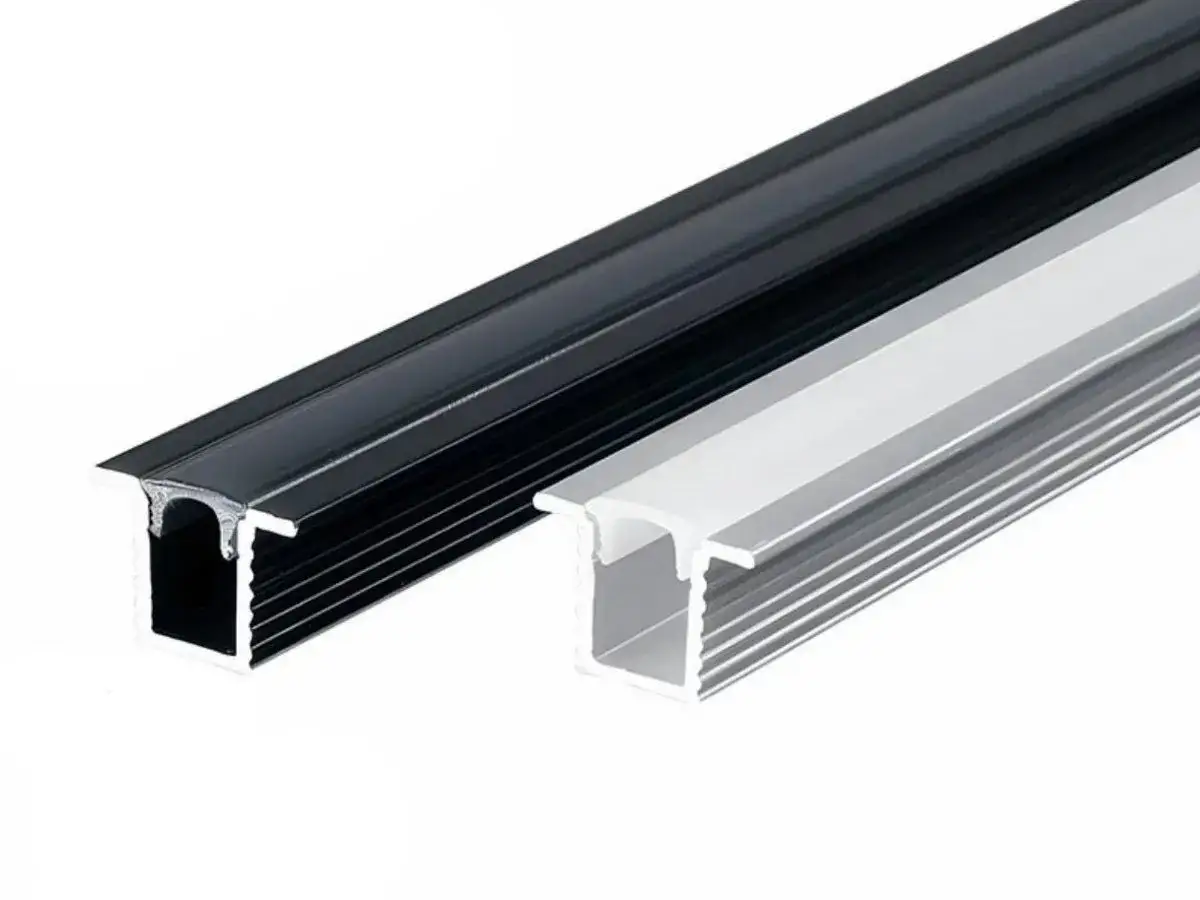

- Profilé aluminium - je vérifie la largeur intérieure utile, pas seulement la cote extérieure. Un peu de jeu facilite la pose et évite de comprimer le ruban.
- Connecteur - en 8, 10 ou 12 mm, les modèles simples existent surtout pour les rubans monochromes. Dès qu’on passe en RGBW ou CCT, il faut des versions adaptées au nombre de pistes.
- Alimentation - je calcule toujours la puissance totale avec la formule longueur × W/m, puis j’ajoute une marge de sécurité de 10 à 20 %.
- Longueur utile - sur une installation un peu longue, le 24 V est souvent plus confortable que le 12 V pour limiter les pertes et garder une lumière plus homogène.
Exemple simple: pour 5 m de ruban à 10 W/m, j’obtiens 50 W. Dans ce cas, je préfère une alimentation d’au moins 60 W. Ce n’est pas du luxe, c’est juste une manière propre de garder un peu de réserve. Le piège, ici, serait de penser qu’un ruban plus large règle tout; en réalité, si le connecteur ou le profilé sont trop serrés, le gain disparaît aussitôt. C’est pourquoi je finis toujours par un contrôle rapide avant de passer commande.
Les contrôles rapides que je fais avant de commander
Avant de valider un ruban LED, je me pose trois questions très simples: est-ce que la largeur réelle rentre dans le support, est-ce que l’accessoire choisi accepte la même cote, et est-ce que la puissance totale reste cohérente avec l’alimentation prévue ? Ces trois vérifications évitent la majorité des surprises à la réception.
- Je confirme la largeur du PCB nu et, si besoin, la largeur totale avec gaine.
- Je regarde la largeur utile du profilé ou du connecteur avec une petite marge de sécurité.
- Je vérifie que l’IP, la tension et la puissance correspondent au lieu d’installation.
Si je devais donner une règle simple, ce serait celle-ci: 10 mm reste la base la plus polyvalente, 8 mm sert quand l’espace est vraiment contraint, et 12 à 14 mm s’imposent dès qu’on monte en technicité, en protection ou en complexité d’éclairage. C’est une manière fiable d’éviter les achats qui paraissent compatibles sur le papier, mais qui se révèlent trop justes au moment de la pose.
