Les repères essentiels pour choisir un câble sans se tromper
- La section se choisit d’abord selon le courant en ampères, puis selon la distance et la chute de tension.
- En pratique, on raisonne en mm2, pas en diamètre au sens courant du terme.
- 1,5 mm2 convient aux circuits légers, 2,5 mm2 couvre la plupart des prises et 6 mm2 sert aux circuits plus puissants.
- Au-delà d’une vingtaine de mètres, la longueur commence à peser sérieusement sur le choix de section.
- Une section trop faible chauffe, fait chuter la tension et peut provoquer des dysfonctionnements ou une usure prématurée.
Pourquoi la tension ne suffit pas pour dimensionner un câble
Le premier réflexe que je recommande, c’est de ne pas s’arrêter à la tension affichée. Ce qui charge réellement un conducteur, c’est le courant qu’il laisse passer. Autrement dit, à puissance égale, plus le circuit demande d’ampères, plus la section doit être généreuse pour éviter l’échauffement.
Dans le langage courant, on parle souvent de “diamètre du fil”, mais la grandeur utile est la section en mm2. C’est elle qui traduit la capacité du cuivre à transporter le courant sans trop de pertes. Par exemple, un appareil de 2 300 W tire environ 10 A en 230 V, tandis qu’un circuit de 4 600 W approche 20 A. Ce n’est déjà plus du tout le même niveau d’exigence pour le câblage.
Je raisonne donc toujours dans cet ordre: puissance, courant, section, puis protection au tableau. Avec cette logique en tête, les sections usuelles deviennent beaucoup plus lisibles.

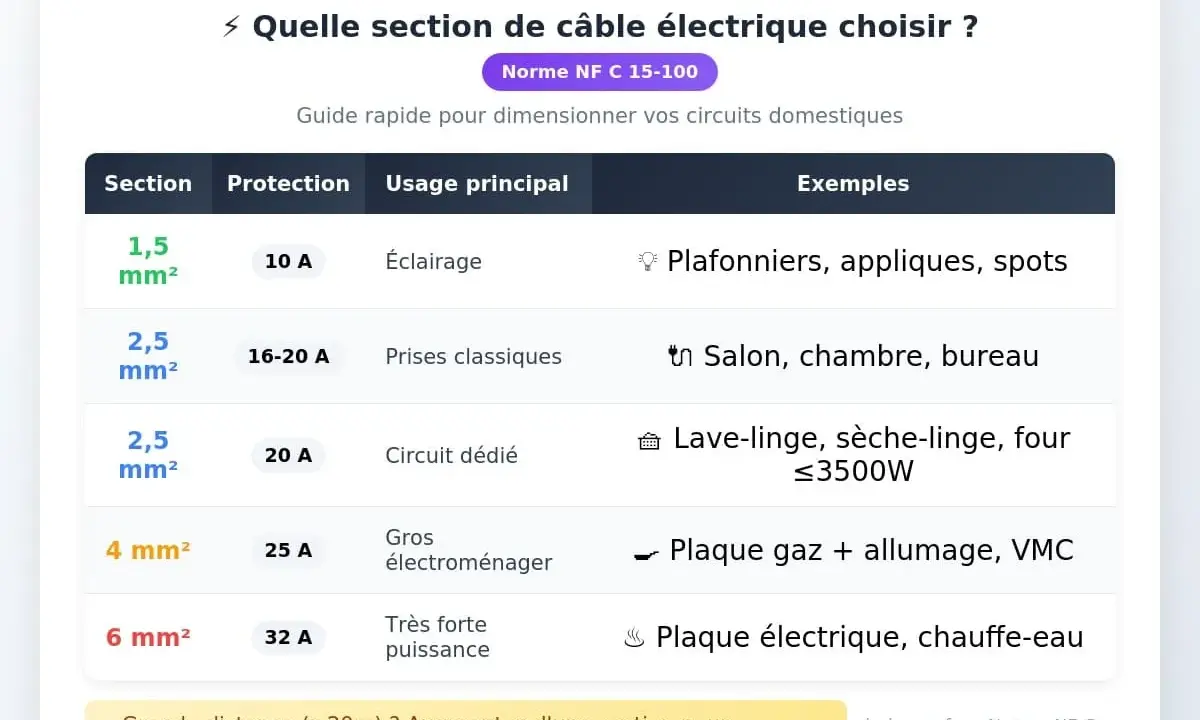

Les sections usuelles en habitat et ce qu’elles supportent
Dans une maison ou un appartement, il existe quelques paliers qui reviennent sans cesse. Ils ne remplacent pas un calcul complet, mais ils donnent une base solide pour ne pas partir dans la mauvaise direction.
| Section cuivre | Protection courante | Usage typique | Ce qu’il faut surveiller |
|---|---|---|---|
| 1,5 mm2 | 16 A max | Éclairage, volets roulants, petits circuits de commande | À réserver aux lignes courtes ou peu chargées |
| 2,5 mm2 | 20 A max | Prises de courant, lave-linge, lave-vaisselle, chauffe-eau, nombreux circuits spécialisés | Bon compromis pour la majorité des usages domestiques |
| 4 mm2 | Selon le circuit | Ligne plus chargée ou plus longue, besoin de marge supplémentaire | Utile quand la distance commence à pénaliser la tension |
| 6 mm2 | 32 A max | Plaques de cuisson monophasées | Palier classique pour une forte puissance |
| 10 mm2 | Selon le cas | Alimentation plus conséquente, tableau secondaire, liaison spécifique longue | À valider avec la protection et la chute de tension |
Dans les repères normatifs les plus courants, 1,5 mm2 suffit pour l’éclairage, 2,5 mm2 couvre la plupart des prises et appareils spécialisés, et 6 mm2 s’impose pour les plaques de cuisson monophasées. Je préfère parfois garder un peu de marge si je sais que le circuit évoluera plus tard ou qu’il sera sollicité longtemps. Le bon réflexe n’est pas de surdimensionner partout, mais d’éviter le câble trop juste là où il travaillera vraiment.
Reste le point qui fait souvent basculer le choix d’un cran: la longueur de la ligne.

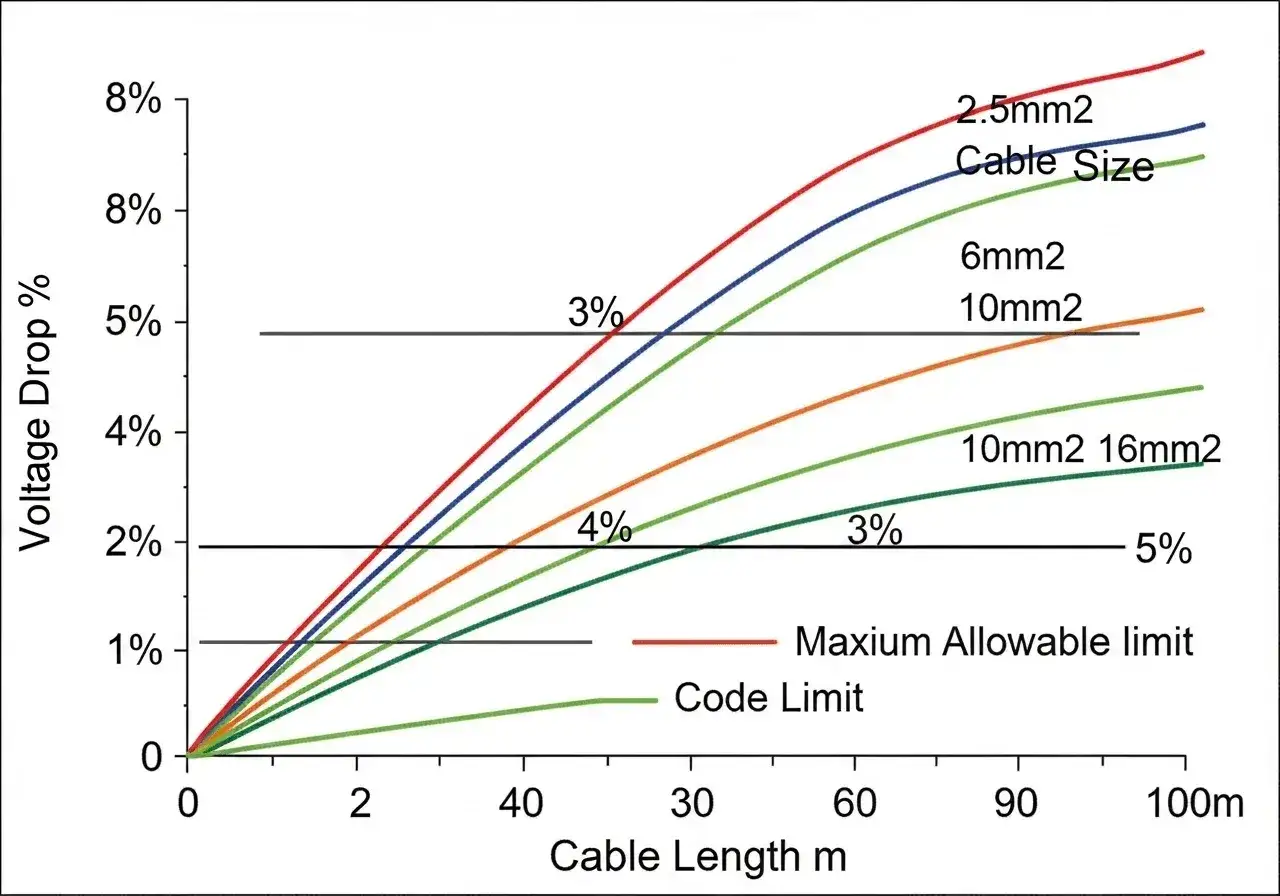

La distance et la chute de tension font souvent changer de section
C’est ici que beaucoup de calculs théoriques se heurtent au réel. Plus la ligne est longue, plus la résistance du cuivre “mange” une partie de la tension disponible. L’appareil reçoit alors moins que prévu, ce qui peut provoquer une baisse de performance, des déclenchements intempestifs ou un vieillissement accéléré. Dans l’habitat, je garde en tête la règle des 3 % pour l’éclairage et des 5 % pour les autres usages, rappelée par Promotelec dans le cadre de la NF C 15-100.
Pour une estimation rapide en monophasé cuivre, j’utilise souvent cette approximation: ΔU (V) ≈ 2 × 0,0175 × L × I / S. Ici, L est la longueur aller en mètres, I le courant en ampères et S la section en mm2. Le coefficient 0,0175 correspond à l’ordre de grandeur de la résistance spécifique du cuivre. Ce n’est pas un substitut à un calcul de chantier, mais c’est très utile pour voir tout de suite si une section est cohérente.
| Cas pratique | Chute de tension approx. | Lecture rapide |
|---|---|---|
| 10 A sur 20 m en 1,5 mm2 | Environ 4,7 V, soit 2,0 % | Compatible pour un circuit léger bien posé |
| 16 A sur 20 m en 1,5 mm2 | Environ 7,5 V, soit 3,2 % | Déjà limite haute pour un circuit d’éclairage |
| 20 A sur 25 m en 2,5 mm2 | Environ 7,0 V, soit 3,0 % | Acceptable, mais avec peu de marge pour l’éclairage |
| 20 A sur 25 m en 4 mm2 | Environ 4,4 V, soit 1,9 % | Marge confortable pour une ligne plus longue |
Le message est simple: dès que le câble s’allonge, je ne regarde plus seulement l’ampérage nominal. Au-delà d’environ 20 à 25 m, la section standard peut devenir juste si le courant reste élevé, et le passage à un palier supérieur devient souvent la solution la plus propre. La formule est utile, mais elle ne suffit pas si la pose concentre la chaleur ou si la ligne traverse une zone défavorable.
Le mode de pose peut imposer une section plus généreuse
Un câble ne vit pas de la même manière selon qu’il est posé en apparent, dans une gaine, enterré ou regroupé avec d’autres conducteurs. La température ambiante, l’isolation autour du câble et la densité des lignes modifient sa capacité à dissiper la chaleur. Un 2,5 mm2 dans une gaine ventilée et un 2,5 mm2 coincé dans une zone chaude n’ont pas le même comportement.
Legrand recommande d’adapter le type de câble au contexte: U1000R2V pour les poses apparentes ou enterrées sous gaine, R02V pour les environnements secs, et FG16 quand des perturbations électromagnétiques peuvent gêner le fonctionnement. Sur le terrain, je traduis cela par une règle très simple: je ne dimensionne jamais un câble comme s’il était posé seul, au frais, et sans contrainte.
- Dans un faux plafond chaud ou un comble peu ventilé, je garde une marge supplémentaire.
- En extérieur ou en enterré, je vérifie la gaine, la protection mécanique et l’environnement réel de pose.
- En domotique, je sépare toujours les lignes de puissance des câbles de communication.
- Si le circuit comporte plusieurs conducteurs groupés, je reste prudent sur l’échauffement cumulé.
Et il y a un point que je rappelle systématiquement: la protection au tableau doit rester cohérente avec la section du conducteur. Un disjoncteur trop fort ne “protège” pas mieux, il laisse surtout le câble souffrir plus longtemps en cas de surcharge. Une fois ces contraintes intégrées, il reste à éviter les erreurs de base qui faussent encore trop de chantiers.
Les erreurs qui font choisir la mauvaise section
Dans les rénovations, je retrouve très souvent les mêmes fautes de raisonnement. Elles semblent mineures au départ, mais elles suffisent à rendre une ligne limite, voire franchement mauvaise.
- Confondre tension et courant en croyant que le simple “220 V” suffit à choisir la section.
- Oublier la distance alors que quelques mètres de plus peuvent changer le résultat final.
- Prendre le disjoncteur comme référence unique sans vérifier si le câble suit réellement.
- Négliger le mode de pose, surtout dans les zones chaudes, les faisceaux ou les gaines déjà chargées.
- Mélanger puissance et communication dans la même zone sans séparation claire.
- Réutiliser une ancienne section “par habitude” alors que l’usage du circuit a changé depuis la pose initiale.
Je vois aussi une erreur plus subtile: vouloir “faire comme avant” alors que la charge réelle a augmenté. C’est typique quand un circuit de prises accueille ensuite un appareil plus gourmand, ou quand une ligne d’éclairage sert à autre chose qu’à l’origine. À ce stade, il ne faut pas bricoler au jugé; il faut recaler la ligne sur son usage réel, pas sur son histoire.
Je termine avec le contrôle que je fais systématiquement avant de valider une section.
Le dernier contrôle avant de fermer la ligne
Avant de refermer une gaine ou de valider une rénovation, je vérifie toujours quatre choses: le courant réel, la longueur aller, le mode de pose et la protection au tableau. Si l’un de ces paramètres sort du cas standard, je préfère prendre une section au-dessus plutôt que de jouer sur la limite.
- Si la ligne est courte et la charge modérée, je reste sur la section classique adaptée au circuit.
- Si la ligne s’allonge et que le courant reste élevé, j’anticipe la chute de tension avant même de poser.
- Si l’environnement est chaud, groupé ou contraint, j’ajoute une marge.
- Si l’usage peut évoluer, je dimensionne déjà pour le scénario le plus crédible, pas pour le plus optimiste.
Pour une habitation, la bonne logique est toujours la même: partir de la charge réelle, regarder la distance, puis choisir une section qui laisse une marge de fonctionnement et respecte la chute de tension. C’est cette discipline-là qui évite les échauffements, les déclenchements inutiles et les installations qui vieillissent mal.
