Installer des spots encastrés dans un faux plafond, c’est d’abord une histoire de volume utile derrière la finition. La vraie question n’est pas seulement esthétique: il faut savoir combien de place laisser pour le corps du spot, le câblage, la ventilation et, si besoin, l’isolant. Je fais ici le point sur la hauteur à prévoir, les cas où quelques centimètres suffisent et ceux où il vaut mieux prévoir plus large pour éviter une installation bancale ou trop serrée.
L’essentiel à retenir avant de percer le plafond
- Pour un spot LED standard, je vise le plus souvent 8 à 10 cm de plénum utile derrière le parement.
- Avec un driver intégré, un spot orientable ou de l’isolant au-dessus, la marge grimpe plutôt à 12 à 20 cm.
- La profondeur réelle dépend moins de l’épaisseur de la plaque que du luminaire choisi, des connexions et de la dissipation thermique.
- En salle de bain, la hauteur ne suffit pas: il faut aussi respecter les volumes NF C 15-100 et le bon indice IP.
- Les spots extra-plats existent, mais ils ne compensent pas un mauvais calepinage ou des rails mal placés.
La hauteur à prévoir pour un spot encastré
Si je devais donner une réponse courte, je dirais ceci: pour la plupart des spots LED encastrés, il faut compter au moins 8 cm de hauteur utile, et plutôt 10 cm si l’on veut travailler proprement. Les fiches techniques de fabricants comme Silamp montrent d’ailleurs que la profondeur d’encastrement varie beaucoup d’un modèle à l’autre, avec des versions très compactes et d’autres nettement plus volumineuses.
La bonne approche consiste à raisonner en plénum, c’est-à-dire l’espace technique entre le plafond porteur et le parement fini. C’est cette réserve qui décide si un spot entre sans forcer, si les câbles peuvent circuler correctement et si la chaleur s’évacue sans risque inutile.
| Situation | Hauteur utile à viser | Ce que cela permet |
|---|---|---|
| Spot LED extra-plat | 5 à 7 cm | Convient aux plafonds bas et aux rénovations où chaque centimètre compte |
| Spot LED standard encastré | 8 à 10 cm | Le cas le plus courant pour une installation équilibrée et simple à maintenir |
| Spot avec driver intégré ou orientable | 10 à 12 cm | Donne plus de confort au montage et évite de comprimer les connexions |
| Plafond avec isolant et protection thermique | 15 à 20 cm | La solution la plus sereine quand il faut garder de l’air autour du luminaire |
Cette fourchette donne un bon repère de départ, mais elle ne suffit pas à elle seule. Pour comprendre pourquoi deux spots affichés comme “encastrables” demandent parfois des hauteurs très différentes, il faut regarder ce qui prend réellement de la place derrière le plafond.
Ce qui prend réellement de la place au-dessus du plafond
Le point que beaucoup sous-estiment, c’est la somme des petits volumes plutôt qu’une seule grosse cote. Le spot lui-même, ses pattes de fixation, le driver quand il n’est pas intégré dans le luminaire, les boucles de câble et la marge thermique finissent vite par consommer davantage que prévu. Legrand rappelle d’ailleurs que la NF C 15-100 encadre surtout l’alimentation et les points d’éclairage eux-mêmes, pas une hauteur universelle de faux plafond: en pratique, c’est le choix du matériel qui fixe la bonne cote.
- Le corps du spot prend la place principale: selon le modèle, il peut être très compact ou nettement plus profond.
- Le driver ou transformateur ajoute souvent quelques centimètres, surtout s’il doit rester accessible.
- Les connexions nécessitent une petite réserve pour les bornes, les repiquages et les boucles de câble.
- L’isolant impose un vrai sujet de ventilation si le spot dégage de la chaleur vers l’arrière.
- La structure du faux plafond compte aussi: rails, fourrures et suspentes réduisent l’espace utile si la conception est serrée.
En clair, je préfère toujours additionner les contraintes une par une au lieu de raisonner à l’œil. Cette lecture plus technique permet ensuite de calculer une cote réaliste sans se faire piéger par un simple chiffre marketing.
Comment calculer la cote sans se tromper

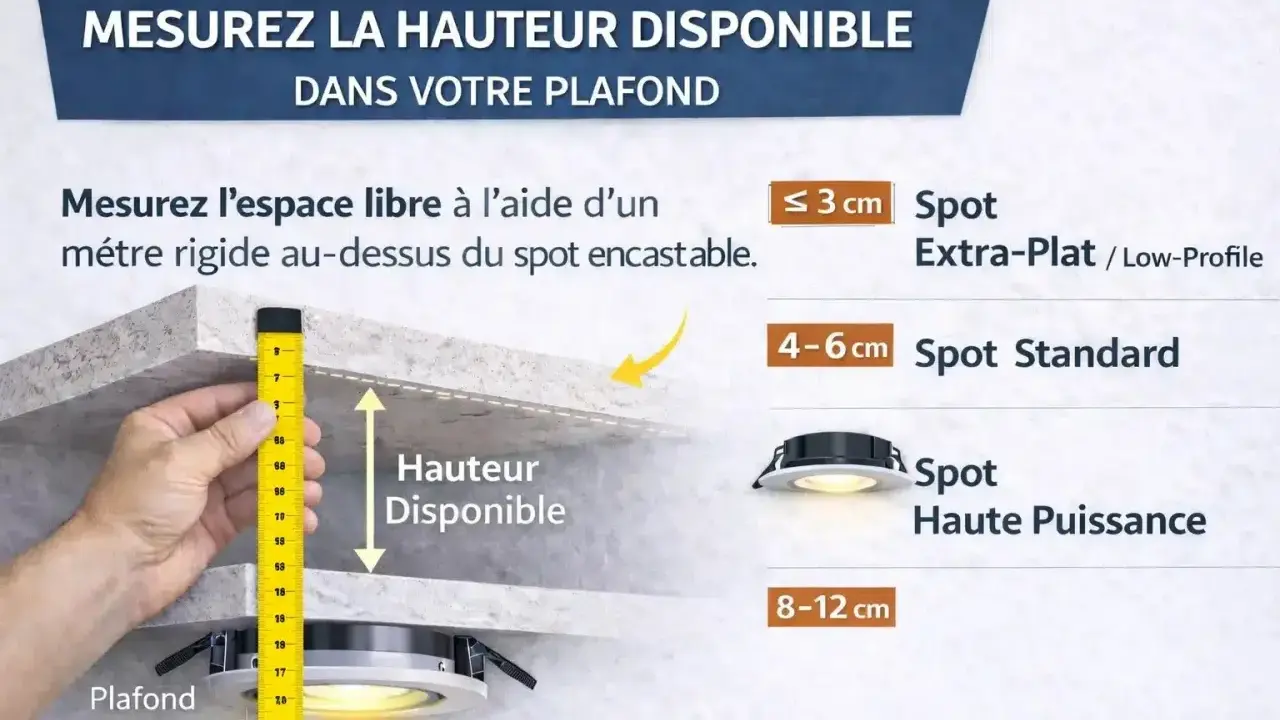

Je raisonne en hauteur utile, pas en hauteur théorique. La mesure à prendre est celle qui va du plafond porteur au parement fini, puis il faut vérifier si le spot choisi entre dans cette enveloppe sans être écrasé par les câbles ou l’isolant.
La formule simple
La base de calcul est la suivante:
Hauteur utile minimale = profondeur du spot + épaisseur du parement + réserve pour câbles et connexions + marge thermique.
Sur un chantier courant, cela donne souvent un résultat proche de 8 à 10 cm, même avec un spot compact. Dès qu’un driver séparé, un isolant épais ou un spot orientable entre dans l’équation, je recommande plutôt 12 cm ou davantage.
Lire aussi : Éclairage maison - Le guide pour un intérieur parfait
Un exemple concret
- Spot compact: 45 mm
- Plaque de plâtre standard: 12,5 mm
- Réserve pour câbles et bornes: 15 à 20 mm
- Marge thermique: 10 à 20 mm
On arrive déjà à une cote qui frôle les 9 à 10 cm. Ce calcul n’est pas luxueux, il est simplement prudent. Et s’il faut encore caser un isolant continu ou une cloche de protection, la hauteur remonte vite.
Je conseille aussi de vérifier la pose avant la fermeture définitive du plafond: c’est le bon moment pour corriger un câble trop court, un rail mal positionné ou un spot qui tombe pile sur une ossature.
Les erreurs qui font perdre de la hauteur utile
Les problèmes les plus fréquents ne viennent pas du spot lui-même, mais d’un manque d’anticipation. C’est souvent à ce stade que le chantier devient pénible, alors qu’une vérification simple au départ aurait tout évité.
- Choisir le spot après avoir fixé l’ossature, alors que le luminaire devait orienter le calepinage dès le départ.
- Confondre diamètre de perçage et profondeur d’encastrement: ce sont deux données différentes.
- Oublier que les rails et les fourrures prennent eux aussi de la place dans le plénum.
- Comprimer l’isolant contre le spot sans protection adaptée, ce qui dégrade la ventilation et la sécurité.
- Laisser les raccordements dans un volume inaccessible, ce qui complique toute maintenance future.
- Installer un modèle inadapté à la pièce humide, surtout dans une salle de bain où la protection IP et les volumes réglementaires comptent autant que la hauteur.
La bonne discipline consiste à valider le luminaire avant de fermer le plafond, pas après. Une fois le parement posé, chaque centimètre perdu devient beaucoup plus coûteux à rattraper.
Quel spot choisir selon la hauteur disponible
Quand la hauteur manque, je préfère changer de technologie plutôt que forcer l’encastrement. Le bon spot n’est pas celui qui promet le montage le plus serré sur la fiche produit, mais celui qui reste confortable à installer et à maintenir dans la durée.
| Type de luminaire | Hauteur utile conseillée | Atouts | Limites |
|---|---|---|---|
| Spot LED extra-plat | 5 à 7 cm | Très utile dans les plafonds bas, rendu discret | Choix plus limité, marge thermique réduite |
| Spot LED standard | 8 à 10 cm | Polyvalent, facile à trouver, bon compromis rendement/encombrement | Demande déjà un vrai plénum |
| Spot GU10 avec support | 8 à 12 cm | Ampoule remplaçable, bonne souplesse d’usage | Le volume arrière peut vite devenir plus généreux que prévu |
| Spot orientable | 10 à 15 cm | Permet de diriger le faisceau, pratique pour valoriser une zone précise | Plus encombrant, moins adapté aux plafonds très bas |
| Suspension ou rail apparent | 0 à 3 cm de plénum | Solution de secours quand l’encastrement n’est pas réaliste | Ce n’est plus un éclairage encastré |
Si votre plafond est déjà bas, le vrai arbitrage n’est pas seulement “quel spot acheter”, mais “faut-il vraiment encastrer ?”. Dans certains cas, une applique, un rail ou une suspension fine donne un résultat plus propre qu’un spot coincé dans un volume trop court.
Le compromis que je recommande quand la hauteur manque
Ma règle est simple: je préfère un faux plafond un peu moins ambitieux, mais techniquement sain, qu’un encastrement trop agressif. Un spot correctement ventilé, bien raccordé et accessible à la maintenance vaut mieux qu’un modèle ultra-plat installé sans marge.
- En dessous de 8 cm, je regarde d’abord les spots extra-plats ou j’envisage une autre solution d’éclairage.
- Entre 8 et 10 cm, on peut déjà travailler proprement avec la plupart des spots LED standard.
- Au-delà de 12 cm, le projet devient beaucoup plus souple, surtout si l’isolant et le driver doivent cohabiter avec le luminaire.
- En pièce humide, je vérifie toujours l’IP, les volumes et la compatibilité du modèle avant de valider la hauteur.
Au fond, la bonne hauteur n’est pas celle qui rase le support au millimètre près, mais celle qui laisse au spot l’espace nécessaire pour fonctionner sans stress. C’est cette marge discrète qui fait la différence entre un plafond bien pensé et un plafond qu’on regrette d’avoir trop descendu.
