Câblage projecteur détecteur - Le guide pour une installation fiable

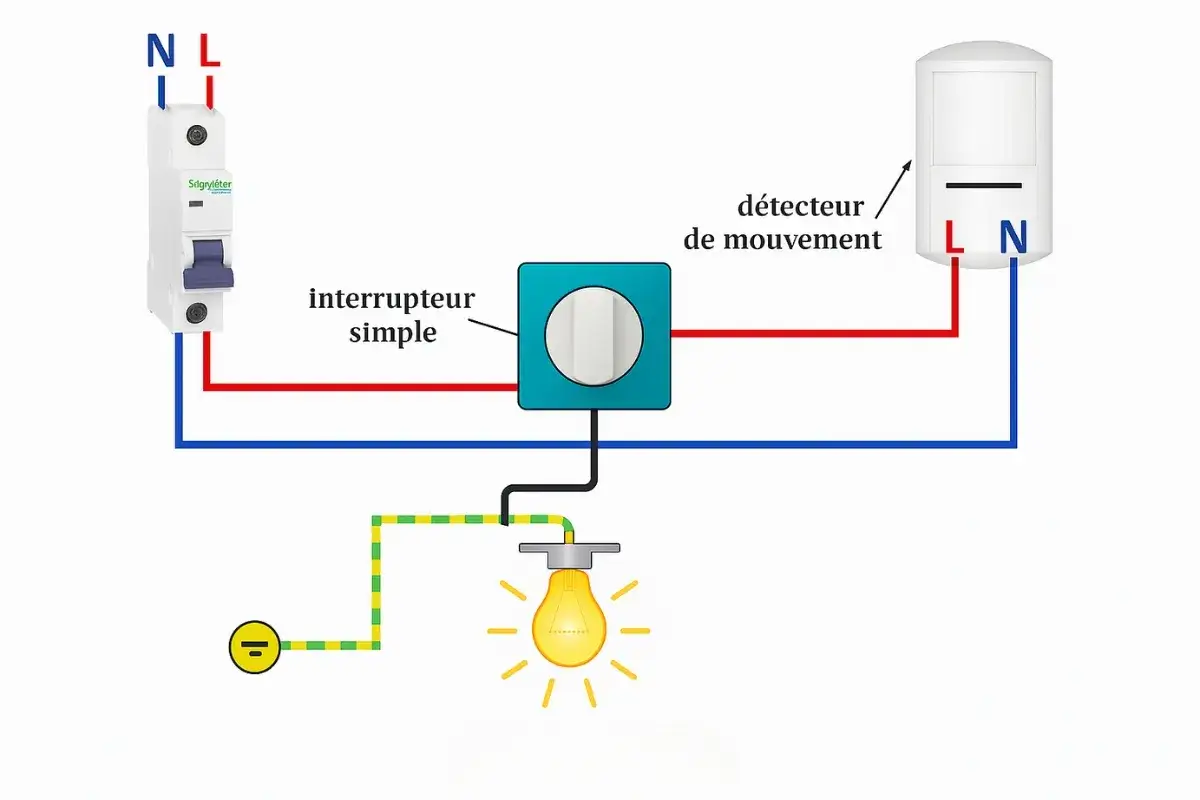

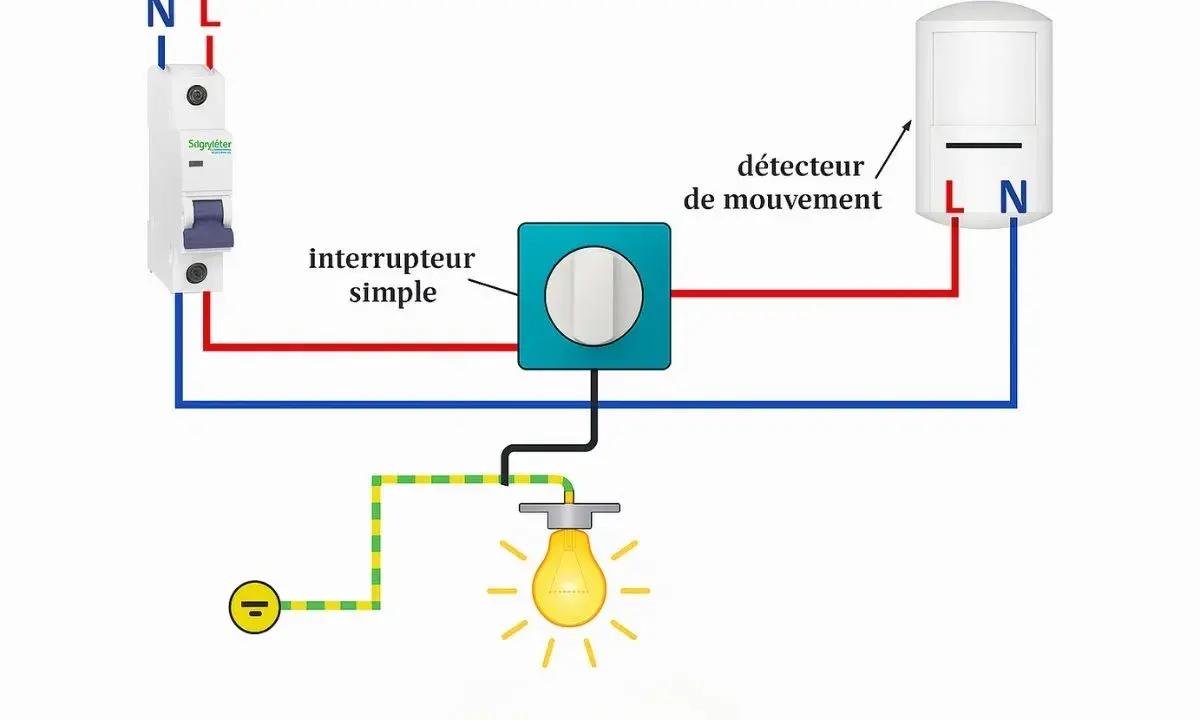

Le schéma de branchement d’un projecteur avec détecteur de mouvement semble simple sur le papier, mais la fiabilité de l’installation dépend de trois points très concrets : identifier correctement les conducteurs, choisir le bon type de détecteur et régler la cellule pour qu’elle ne s’allume ni trop tôt ni trop tard. Je passe ici en revue le câblage utile, les variantes 2 fils et 3 fils, les réglages qui changent vraiment le résultat et les erreurs que je vois revenir le plus souvent en éclairage extérieur.

Lire le schéma sans se tromper de conducteur

Quand je regarde un schéma de branchement, je commence toujours par distinguer les trois logiques de base : l’alimentation qui arrive, la commande qui repart vers le projecteur, et la protection qui accompagne le luminaire. Dans une installation classique, la phase alimente le détecteur, le neutre sert de retour et la terre sécurise le projecteur métallique ou tout luminaire qui en a besoin.

Le point qui piège le plus souvent les bricoleurs, c’est la fameuse phase coupée : ce n’est pas une nouvelle alimentation, mais la sortie du détecteur vers le luminaire. Promotelec rappelle d’ailleurs que le détecteur n’a de sens que s’il allume au bon moment, c’est-à-dire au passage d’une personne et quand la luminosité baisse. Une fois cette logique comprise, le branchement devient nettement plus lisible.

Je passe maintenant au câblage concret, parce que c’est là que les confusions coûtent du temps.

Faire le branchement pas à pas sur un circuit d’éclairage

Dans un logement français, je pars presque toujours d’un circuit d’éclairage propre, correctement protégé et dimensionné pour le projecteur. Legrand rappelle qu’un circuit lumière se fait classiquement en 1,5 mm², avec une protection de 10 A ou 16 A maximum selon la configuration du circuit. Sur un projecteur extérieur, je préfère éviter les montages improvisés sur un circuit déjà chargé.

1. Couper l’alimentation au tableau et vérifier l’absence de tension avec un appareil adapté.
2. Repérer l’arrivée secteur et les bornes du détecteur : L pour la phase, N pour le neutre si le modèle en a besoin.
3. Raccorder la phase d’alimentation à l’entrée du détecteur.
4. Relier la sortie commandée du détecteur à l’entrée phase du projecteur.
5. Raccorder le neutre au projecteur et, sur un modèle 3 fils, au détecteur lui-même.
6. Brancher la terre sur le projecteur si celui-ci la prévoit.
7. Refermer sans forcer, avec des connexions propres et protégées de l’humidité.

Sur le terrain, je vois souvent une erreur simple mais pénible : la phase et la sortie commandée sont inversées. Le projecteur peut alors sembler alimenté, mais il ne répond plus correctement au capteur. Quand le câblage est clair, le vrai choix technique devient celui du type de détecteur.

Choisir entre détecteur 2 fils et 3 fils

Je conseille rarement de choisir un modèle uniquement parce qu’il est « plus simple » à câbler. En éclairage LED, le type d’alimentation du détecteur compte autant que sa portée. Un 3 fils avec neutre est plus confortable pour une installation moderne, alors qu’un 2 fils sans neutre peut dépanner dans une rénovation légère, mais avec davantage de contraintes.

Le vrai arbitrage, ce n’est pas seulement le nombre de fils, c’est aussi la stabilité du résultat. Sur certains projecteurs LED, un modèle sans neutre peut se montrer capricieux à bas niveau, alors qu’un 3 fils évite bien des surprises. Une fois ce point tranché, il faut régler le capteur pour qu’il travaille avec le lieu, pas contre lui.

Régler la temporisation et la luminosité pour éviter les allumages inutiles

Un projecteur avec détecteur mal réglé donne souvent l’impression d’être défectueux alors qu’il est simplement trop sensible, trop long ou déclenché au mauvais seuil de lumière. Sur plusieurs modèles actuels, la temporisation se règle entre 5 secondes et 30 minutes, et le seuil de luminosité peut aller de 5 à 1275 lux. Ce sont des plages très larges, donc il faut les utiliser avec méthode.

• Temporisation courte : utile pour un passage rapide, une allée ou une cour fréquemment traversée.
• Temporisation moyenne : souvent plus confortable sur un perron ou un accès secondaire.
• Temporisation longue : pertinente si la zone à éclairer est vaste ou si l’on veut éviter les extinctions trop rapides.
• Seuil de luminosité bas : le projecteur ne s’allume que lorsqu’il fait vraiment sombre.
• Seuil de luminosité élevé : pratique pour tester l’installation en journée ou éclairer plus tôt en soirée.

Je règle toujours ces deux paramètres en deux temps. D’abord, je vérifie que le détecteur voit bien la zone utile. Ensuite seulement, j’ajuste le lux et la temporisation pour éviter que le projecteur s’active au moindre reflet ou qu’il reste allumé trop longtemps après le passage. Cette étape paraît secondaire, mais elle fait souvent toute la différence entre une installation agréable et un dispositif agaçant.

Les erreurs qui font dysfonctionner un projecteur extérieur

Quand un projecteur avec détecteur se comporte mal, la panne n’est pas toujours électrique. J’observe surtout des erreurs de placement, de connexion ou de réglage. Les faux déclenchements viennent souvent d’un capteur exposé au soleil direct, à une végétation mobile ou à une source de chaleur proche. À l’inverse, un éclairage qui ne s’allume presque jamais cache souvent un seuil trop élevé ou un angle de détection mal orienté.

• Confondre la phase d’arrivée et la phase coupée.
• Oublier le neutre sur un modèle qui en a besoin.
• Installer le capteur face à une route, un arbre ou une surface réfléchissante.
• Mal serrer un bornier, surtout dans un coffret soumis aux vibrations ou à l’humidité.
• Raccorder trop de puissance à la sortie du détecteur sans vérifier sa capacité admissible.
• Tester l’éclairage en plein jour sans avoir compris que le seuil de lux bloque justement l’allumage.

Quand un seul projecteur pose problème, je vérifie d’abord le câblage. Quand plusieurs comportements incohérents apparaissent, je regarde plutôt l’environnement et le réglage du capteur. Dans certains cas, le plus simple reste pourtant de passer à un projecteur avec détecteur intégré.

Quand je préfère un projecteur avec détecteur intégré

Un ensemble projecteur + détecteur intégré simplifie souvent la pose, surtout si le luminaire doit remplacer un ancien éclairage extérieur. Le câblage devient plus lisible, les réglages sont regroupés sur un même appareil et l’esthétique est généralement plus discrète. En revanche, je ne le recommande pas systématiquement : si le détecteur doit être orienté différemment du faisceau lumineux, un montage séparé reste plus souple.

Je choisis plutôt un détecteur séparé quand l’installation exige plus de finesse : plusieurs projecteurs à commander, une zone de détection qui ne correspond pas à l’axe du luminaire, ou un accès d’entretien plus facile sur la cellule que sur la tête du projecteur. En pratique, le système intégré est très propre pour un porche, une entrée ou un garage simple ; le système séparé devient plus intéressant dès qu’il faut dissocier l’angle de détection, la puissance d’éclairage et la maintenance.

Autrement dit, le bon choix n’est pas celui qui semble le plus moderne, mais celui qui correspond à la zone à éclairer, au type de LED et à la place réelle disponible pour le câblage et le boîtier.

Ce que je contrôle avant de refermer le boîtier

Avant de remettre le courant, je fais toujours une dernière vérification très concrète : chaque conducteur est-il à sa place, les borniers sont-ils bien serrés, le câble est-il protégé contre l’arrachement et le boîtier est-il réellement adapté à l’extérieur ? C’est le moment de corriger un détail avant qu’il ne se transforme en panne ou en infiltration.

• Tester l’allumage en couvrant brièvement la cellule, puis en se déplaçant dans la zone de détection.
• Vérifier que la temporisation correspond au passage réel dans l’allée ou sur la terrasse.
• Contrôler que le projecteur s’éteint bien seul une fois le délai écoulé.
• Observer le comportement à la tombée de la nuit, pas seulement en plein jour.
• Inspecter le passage des câbles et la tenue des joints si le montage est exposé à la pluie.

Si le projecteur réagit proprement, sans allumage parasite ni échauffement anormal, l’installation est généralement saine. En cas de doute sur l’étanchéité, sur un ancien câblage ou sur l’absence de neutre, je préfère faire valider le montage par un électricien plutôt que laisser une faiblesse invisible dans un point lumineux extérieur.
