Le bon calibre d’un disjoncteur ne se choisit pas au hasard: il dépend de la puissance à alimenter, de la section des conducteurs et du type de circuit. En 2026, je pars toujours du câble avant de regarder l’appareil, parce qu’une protection bien réglée sert d’abord à éviter la surcharge et le court-circuit, pas à « pousser » une installation au-delà de ce qu’elle peut supporter.
Dans cet article, je vous montre comment lire les bons repères dans un tableau électrique, quels calibres utiliser selon les usages courants et comment convertir une puissance en ampères sans tomber dans les erreurs classiques.
Les repères essentiels pour choisir la bonne protection sans fragiliser l’installation
- Le disjoncteur protège le circuit, pas seulement l’appareil branché dessus.
- La section du conducteur fixe la limite de base: 1,5 mm², 2,5 mm² ou 6 mm² n’acceptent pas le même calibre.
- En logement, les repères les plus courants sont 16 A, 20 A et 32 A, selon l’usage du circuit.
- La puissance se convertit en ampères avec une logique simple en monophasé 230 V: I = P / U.
- Le tableau électrique doit aussi respecter la protection différentielle et la répartition des circuits.
- Sur un doute, je vérifie toujours le câble, la longueur de ligne et le circuit réel avant de monter le calibre.
Ce que protège vraiment un disjoncteur
Quand on parle du calibre d’un disjoncteur, on parle de son courant nominal, c’est-à-dire l’intensité maximale qu’il accepte en fonctionnement normal avant de déclencher. Son rôle n’est pas de « tenir » une puissance magique, mais de couper avant que le conducteur chauffe trop ou qu’un défaut devienne dangereux.
Je distingue toujours deux situations. La surcharge apparaît quand le circuit tire trop de courant pendant un certain temps, par exemple parce qu’on a trop d’appareils sur la même ligne. Le court-circuit, lui, est brutal: deux conducteurs entrent en contact et l’intensité grimpe instantanément. Un disjoncteur domestique est justement là pour réagir à ces deux cas.
La surcharge
Une surcharge n’est pas forcément spectaculaire. Souvent, on la voit surtout par des déclenchements répétés ou par un échauffement anormal des câbles et des connexions. Dans ce cas, monter le calibre n’est pas une solution: on masque le problème au lieu de le corriger.
Lire aussi : Plaque Vitrocéramique - Quel disjoncteur et câble choisir ?
Le court-circuit
Le court-circuit est plus franc, plus rapide et plus dangereux. C’est pour cela que je n’utilise jamais le calibre comme un simple « confort d’utilisation »: il doit rester cohérent avec la ligne qu’il protège, sinon on perd la logique de sécurité du tableau.
Cette base posée, le vrai point de départ devient très concret: quelle section de conducteur alimente le circuit ?
La section du câble fixe la limite de base
Dans une installation domestique en France, la NF C 15-100 reste la référence pratique. Le principe est simple: plus la section du conducteur est grande, plus le circuit peut accepter de courant sans surchauffer. À l’inverse, un câble trop fin protégé par un calibre trop élevé devient vite un mauvais calcul de sécurité.
Je garde en tête trois repères très stables pour la maison: 1,5 mm² avec 16 A, 2,5 mm² avec 20 A et 6 mm² avec 32 A. Ce n’est pas une règle décorative, c’est la base de la compatibilité entre la ligne et la protection.
| Section du conducteur | Calibre usuel | Usage domestique courant |
|---|---|---|
| 1,5 mm² | 16 A max | Éclairage, petits circuits spécialisés, volets roulants |
| 2,5 mm² | 20 A max | Prises, circuit cuisine, gros électroménager, chauffage léger |
| 6 mm² | 32 A | Plaques de cuisson et circuits très gourmands |
Je mets volontairement « usuel » et pas « absolu », parce qu’une ligne longue, enfermée dans l’isolant ou regroupée avec d’autres conducteurs ne se comporte pas comme une ligne courte et bien ventilée. La longueur, la méthode de pose et la température ambiante comptent aussi, surtout quand on travaille à la limite du calibre.
C’est cette logique qui permet ensuite de lire un tableau de répartition sans surdimensionner la protection pour de mauvaises raisons.

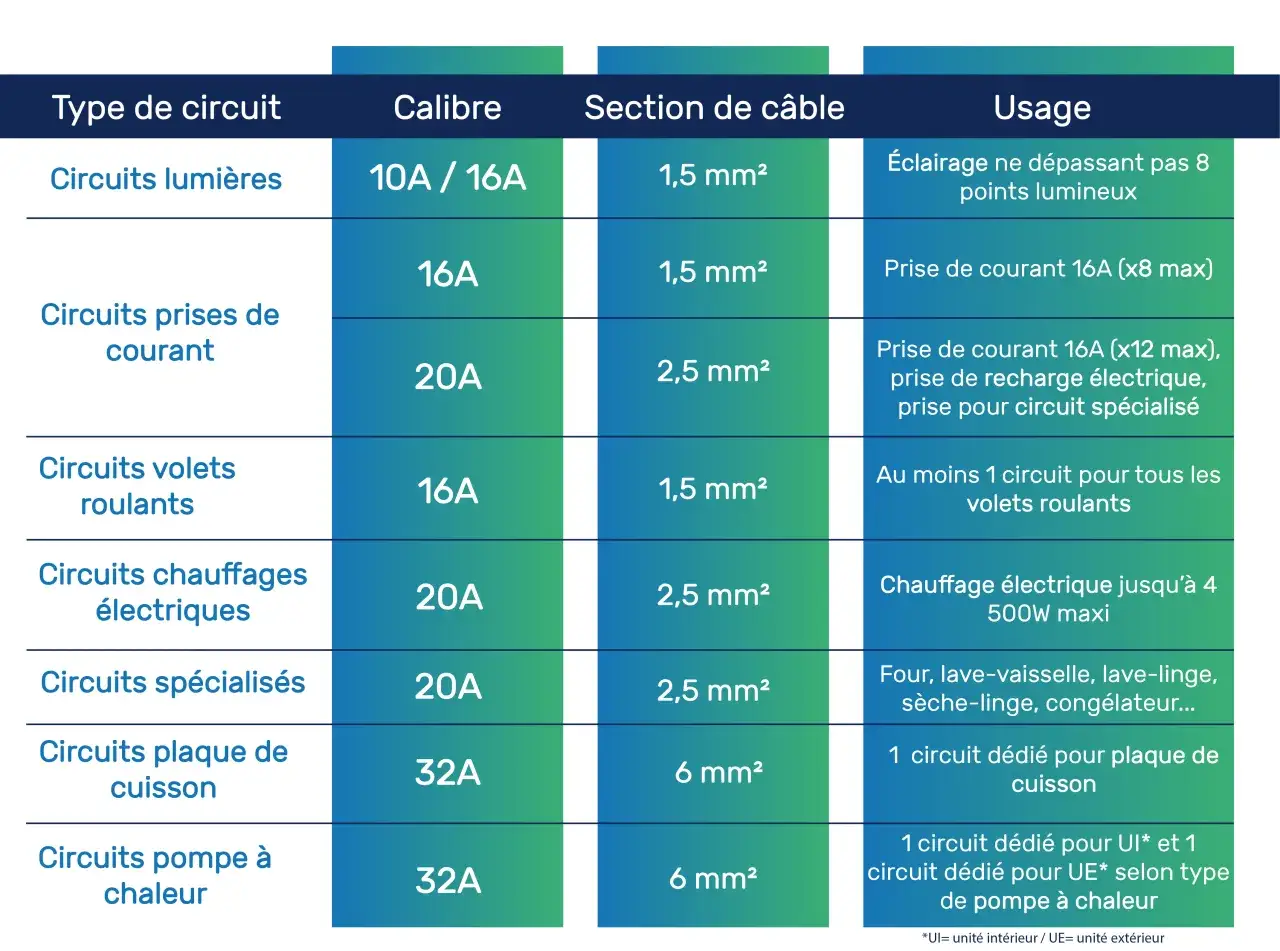

Le tableau pratique des circuits les plus courants
Quand je dois choisir vite, je pars du type de circuit, pas de l’appareil isolé. Dans une maison, le bon réflexe consiste à relier l’usage réel, la section du câble et le calibre maximum autorisé. C’est là que le tableau ci-dessous devient utile.
| Circuit | Calibre conseillé ou maximal | Section minimale | Repère pratique |
|---|---|---|---|
| Éclairage | 16 A max | 1,5 mm² | Jusqu’à 8 points lumineux par circuit |
| Prises générales | 16 A ou 20 A | 1,5 mm² ou 2,5 mm² | 8 prises max en 1,5 mm², 12 max en 2,5 mm² |
| Prises dédiées cuisine | 20 A max | 2,5 mm² | 6 prises max sur ce circuit |
| Chauffage électrique | 20 A max | 2,5 mm² | Jusqu’à 4,5 kW par circuit |
| Plaques de cuisson | 32 A | 6 mm² | Circuit dédié obligatoire |
| Lave-linge, lave-vaisselle, four, sèche-linge, chauffe-eau | 20 A | 2,5 mm² | Un appareil par circuit, surtout en rénovation |
| Volets roulants | 16 A max | 1,5 mm² | Circuit spécialisé, rarement très chargé |
| Borne de recharge domestique | 20 à 40 A selon le modèle | 2,5 à 10 mm² | À vérifier avec la puissance réelle et la notice |
Le point que je souligne le plus souvent est simple: un circuit dédié ne se dimensionne pas comme un circuit partagé. On ne raisonne pas seulement en « nombre d’appareils », mais en puissance cumulée, en usage et en marge de sécurité.
Une fois ce tableau en tête, il reste à transformer une puissance annoncée en intensité réelle. C’est souvent là que les erreurs de choix commencent.
Convertir la puissance en ampères sans se tromper
En monophasé 230 V, le calcul de base est direct: I = P / U. En clair, on divise la puissance en watts par 230 pour obtenir l’intensité approximative en ampères. Ce n’est pas un gadget théorique, c’est la manière la plus simple de vérifier qu’un circuit reste dans la bonne zone.
Je préfère ensuite arrondir au calibre normalisé supérieur, à condition qu’il reste compatible avec la section du câble. Sur une charge continue, je garde aussi une petite marge, parce qu’un disjoncteur n’aime pas être traité comme s’il s’agissait d’un simple interrupteur.
| Puissance totale | Intensité approx. à 230 V | Calibre pratique retenu |
|---|---|---|
| 3 000 W | 13 A | 16 A |
| 3 500 W | 15,2 A | 16 A |
| 4 500 W | 19,6 A | 20 A |
| 6 000 W | 26,1 A | 32 A |
| 7 200 W | 31,3 A | 32 A |
Ce tableau montre bien la règle pratique: on ne choisit pas un disjoncteur parce que la puissance « passe à peu près ». On choisit un calibre qui couvre le besoin réel sans dépasser les limites du conducteur. Pour un moteur, un compresseur ou une pompe, je reste encore plus prudent, parce que l’appel de courant au démarrage peut être nettement supérieur à la consommation nominale.

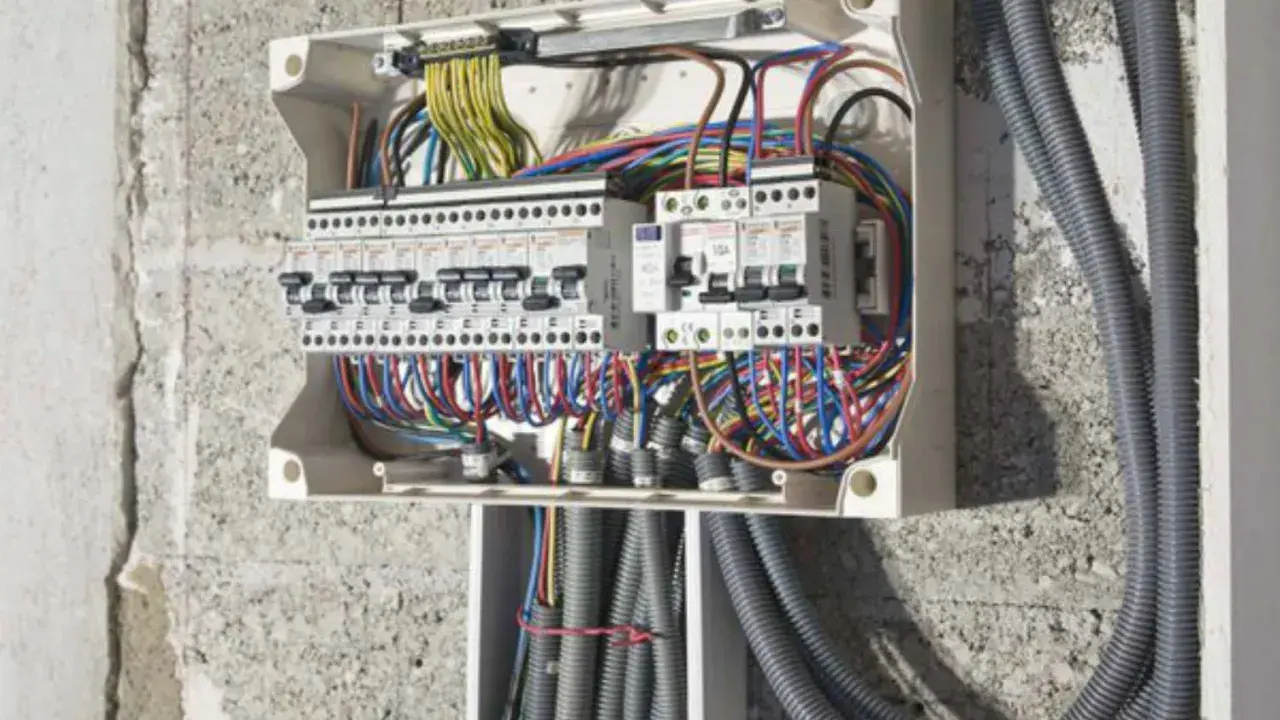

Il reste enfin un point que beaucoup négligent: le tableau ne se résume pas aux disjoncteurs divisionnaires. La protection différentielle et le disjoncteur de branchement comptent tout autant.Ce qu’il faut vérifier dans le tableau électrique
Je distingue toujours deux niveaux. Le disjoncteur divisionnaire protège le circuit contre les surintensités, tandis que l’interrupteur différentiel 30 mA protège les personnes contre les défauts d’isolement. Les deux sont complémentaires, et c’est l’un des points les plus souvent mal compris dans les installations de maison.
En logement, la NF C 15-100 impose au moins deux interrupteurs différentiels de 30 mA, avec au moins un type A et un type AC. Le type A est particulièrement adapté aux circuits qui comportent de l’électronique de puissance, comme les plaques de cuisson, le lave-linge ou certaines bornes de recharge. Le type AC reste pertinent pour d’autres circuits plus classiques.
Je vérifie aussi le nombre de circuits en aval d’un même différentiel. Huit circuits maximum par interrupteur différentiel est le repère à garder en tête pour éviter de charger un même bloc de protection et rendre le tableau moins lisible.
Enfin, le calibre du disjoncteur de branchement ne se choisit pas comme un divisionnaire. Il dépend de la puissance souscrite et du réglage amont. Là encore, l’idée n’est pas de « mettre plus grand », mais d’aligner l’ensemble du tableau sur la réalité de l’installation et de l’abonnement.
Quand ce cadre est clair, les erreurs de dimensionnement deviennent beaucoup plus faciles à repérer avant même de toucher au câblage.
Les erreurs qui reviennent le plus souvent
Je vois toujours les mêmes faux pas sur les tableaux domestiques, et ils reviennent parce qu’ils donnent l’impression de simplifier le problème. En réalité, ils déplacent juste le risque ailleurs.
- Augmenter le calibre pour faire taire un déclenchement : si le disjoncteur saute, la cause est souvent le circuit, pas le calibre lui-même.
- Se baser uniquement sur la puissance d’un appareil : un circuit se dimensionne sur sa ligne, son usage et la somme des charges possibles.
- Oublier la section réelle du câble : un 20 A n’a rien à faire sur une ligne qui devrait rester en 1,5 mm².
- Ignorer la longueur et le mode de pose : plus la ligne est longue ou confinée, plus l’échauffement et la chute de tension deviennent importants.
- Réutiliser les anciennes valeurs sans contrôle : une installation rénovée ne devrait pas être traitée comme si elle obéissait encore aux habitudes d’hier.
- Confondre protection du circuit et protection des personnes : le différentiel 30 mA et le disjoncteur n’ont pas le même rôle.
Le piège le plus coûteux, à mon sens, c’est le surdimensionnement « pour être tranquille ». Un calibre trop haut peut laisser le câble souffrir plus longtemps qu’il ne le devrait. À l’inverse, un calibre trop bas provoque des coupures inutiles, mais il ne met pas en danger l’installation: il signale surtout que le circuit n’est pas adapté à l’usage.
Avec ces erreurs en tête, il devient plus simple de trancher rapidement sans bricoler la sécurité du tableau.
Les repères que je garde pour trancher vite et bien
Quand je dois décider rapidement, je reviens toujours aux mêmes filtres. Ils m’évitent de confondre vitesse et approximation.
- Je vérifie d’abord la section des conducteurs.
- Je regarde ensuite si le circuit est dédié ou partagé.
- Je convertis la puissance en ampères, puis j’arrondis au calibre normalisé supérieur compatible avec le câble.
- Je contrôle la présence d’une protection différentielle 30 mA et son type.
- Je ne monte jamais le calibre juste pour éviter un déclenchement sans avoir corrigé la cause.
Si vous retenez une seule logique, gardez celle-ci: le bon calibre est celui qui protège le câble, reste cohérent avec la puissance du circuit et s’inscrit correctement dans le tableau. C’est cette méthode, plus que n’importe quel chiffre isolé, qui permet d’avoir une installation domestique fiable et lisible. Et si un cas vous semble hésitant entre deux calibres, je préfère revoir le circuit plutôt que forcer la protection.
