Un circuit d’éclairage bien protégé évite deux problèmes très concrets: la surcharge des conducteurs et la panne qui plonge toute une zone dans le noir. Dans un logement français, le bon choix au tableau dépend surtout de la section des fils, du nombre de points lumineux et de la manière dont on répartit la protection. Je vais aller droit au but: ce qu’il faut mettre au tableau, comment choisir le calibre, et quels détails changent vraiment la sécurité au quotidien.
L’essentiel à retenir sur la protection d’un circuit d’éclairage
- Un circuit d’éclairage se câble en 1,5 mm² minimum et se protège par un disjoncteur de 10 A ou 16 A max.
- On limite en pratique à 8 points lumineux par circuit, prises commandées comprises.
- Dans un logement standard, je recommande de séparer les éclairages en au moins 2 circuits pour éviter le noir total en cas de défaut.
- La protection des personnes passe par un interrupteur différentiel 30 mA, pas par le seul disjoncteur divisionnaire.
- Le DCL simplifie le raccordement des luminaires et rend la maintenance plus sûre.
Ce que protège vraiment un circuit d’éclairage
Quand je parle de protection d’un circuit lumière, je distingue toujours deux niveaux. Le disjoncteur divisionnaire protège surtout le câble et le circuit contre la surcharge et le court-circuit. L’interrupteur différentiel, lui, protège les personnes en coupant le courant en cas de fuite vers la terre.
Cette distinction compte parce que beaucoup de problèmes viennent d’une mauvaise compréhension du rôle de chaque appareil. Un disjoncteur trop faible saute trop tôt, un disjoncteur trop fort laisse le câble trop exposé, et un différentiel mal réparti peut couper plus de circuits que nécessaire. Sur un éclairage, je cherche donc un équilibre simple: sécurité, continuité de service et maintenance claire.
| Élément | Rôle réel | Ce qu’il faut vérifier |
|---|---|---|
| Disjoncteur divisionnaire | Protège le câble contre la surcharge et le court-circuit | Calibre adapté, section des conducteurs, nombre de points lumineux |
| Interrupteur différentiel 30 mA | Protège les personnes contre les fuites de courant | Type AC ou A selon les circuits, répartition équilibrée au tableau |
| DCL | Permet de raccorder un luminaire sans intervention directe sur les fils | Présence au point d’éclairage, qualité du raccordement, compatibilité du luminaire |
Une fois cette séparation claire, on peut regarder les règles françaises qui cadrent vraiment un circuit d’éclairage dans un logement. C’est là que les erreurs les plus coûteuses apparaissent.
Les règles françaises à respecter dans le tableau
En France, la logique de base est assez stable: un circuit d’éclairage se fait en 1,5 mm² minimum et reste protégé par un disjoncteur de 10 A ou 16 A maximum. La documentation technique Legrand résume bien ce cadre pratique: 1,5 mm², 10 A ou 16 A, et 8 points lumineux maximum par circuit.
Le point important, ce n’est pas seulement le calibre. C’est aussi l’architecture de l’installation: dans un logement standard, je préfère au moins deux circuits d’éclairage, pour qu’un défaut sur une ligne ne laisse pas toute la maison dans l’obscurité. Dans un studio ou un petit T1, un seul circuit peut suffire, mais dès qu’on dépasse ce format, je sépare.
| Règle pratique | Valeur de référence | Pourquoi elle compte |
|---|---|---|
| Section des conducteurs | 1,5 mm² minimum | Évite l’échauffement excessif sur un circuit lumière |
| Calibre du disjoncteur | 10 A ou 16 A max | Protège le câble sans surdimensionnement inutile |
| Nombre de points lumineux | 8 max par circuit | Limite la densité de charge et facilite le dépannage |
| Nombre de circuits | Au moins 2 dans un logement standard | Préserve un minimum de continuité de service |
| Connexion des luminaires | DCL recommandé / attendu selon les cas | Simplifie le raccordement et sécurise le remplacement |
Une fois ces règles posées, la vraie question devient: faut-il choisir 10 A ou 16 A pour le circuit d’éclairage ? C’est souvent là que les projets se compliquent pour rien.
Comment je choisis entre 10 A et 16 A
Je ne choisis pas le calibre uniquement à partir de la puissance des lampes, parce que l’éclairage actuel, surtout en LED, consomme peu. Un circuit de 8 points LED de 12 W chacun représente à peine 96 W, donc bien moins d’un ampère sous 230 V. Le vrai sujet, c’est la marge, la structure du circuit et la conformité au schéma de câblage.
En pratique, 10 A me convient très bien pour un circuit sobre, avec peu de points et une consommation très faible. 16 A donne plus de souplesse, tout en restant dans le cadre de l’éclairage domestique en 1,5 mm². Les deux existent pour une bonne raison, mais je refuse de raisonner “plus fort = mieux” sur un circuit lumière.
| Situation | Je penche plutôt vers 10 A | Je penche plutôt vers 16 A |
|---|---|---|
| Petit circuit LED, peu de points | Oui, c’est souvent le choix le plus logique | Possible, mais souvent inutile |
| Circuit avec plusieurs pièces ou zones | Possible si la répartition reste légère | Oui, si je reste dans les 8 points max |
| Projet avec évolution future probable | Seulement si je suis sûr de ne pas ajouter de points | Plus confortable si le câblage et la répartition sont propres |
| Installation ancienne à reprendre | Très pertinent si la ligne est simple et bien identifiée | À réserver aux cas où la section et l’organisation sont cohérentes |
Mon critère est simple: si le circuit est léger, lisible et bien réparti, 10 A suffit souvent. Si je veux un peu plus de marge sans sortir du cadre, 16 A reste acceptable, mais jamais au prix d’un câblage confus ou d’un nombre de points trop élevé. À partir de là, il faut surtout organiser correctement le tableau.

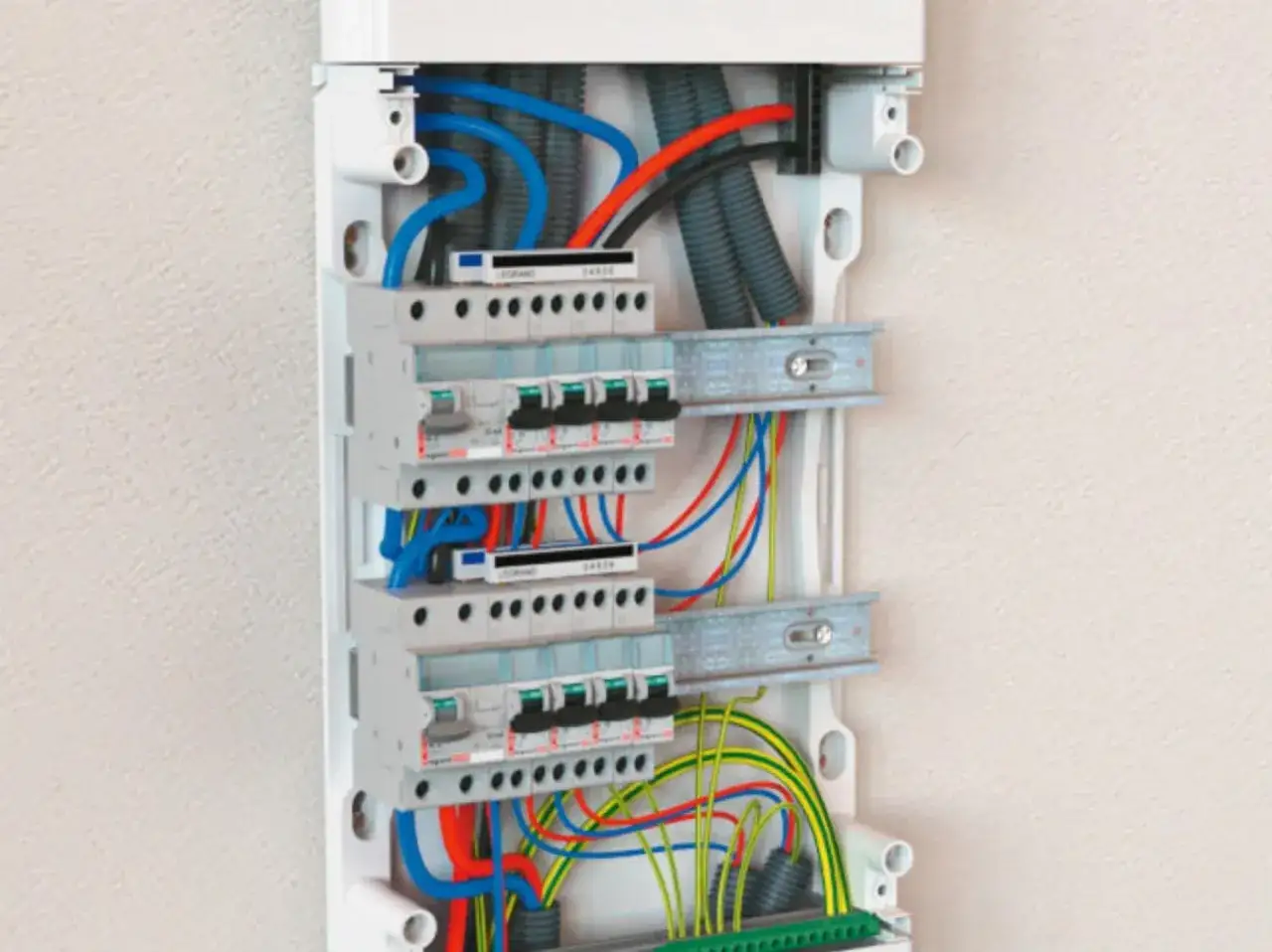

Comment organiser la protection dans le tableau électrique
Un tableau bien pensé ne se contente pas d’empiler des disjoncteurs. Il répartit les circuits lumière sous des interrupteurs différentiels 30 mA de façon cohérente, pour qu’un défaut ne coupe pas toute la maison. En logement, je veille à avoir au moins deux différentiels 30 mA, dont un de type A, puis je répartis les circuits d’éclairage entre eux.
Le grand piège, c’est de mettre tous les éclairages sous le même différentiel “pour simplifier”. C’est faux en pratique: la moindre fuite ou le moindre défaut peut alors éteindre une grande partie du logement. J’aime mieux séparer les zones de vie, les circulations et, si possible, les éclairages extérieurs.
| Élément du tableau | Ce que je fais | Pourquoi |
|---|---|---|
| Interrupteur différentiel 30 mA | Je répartis les circuits d’éclairage sur plusieurs appareils | Je limite la coupure générale en cas de défaut |
| Type AC / type A | Je réserve le type A aux circuits qui l’exigent et je garde une répartition équilibrée | Je respecte la logique de protection du logement |
| Disjoncteurs divisionnaires | Je garde un calibre cohérent avec 1,5 mm² et le nombre de points | Je protège les conducteurs sans surdimensionner |
| Repérage | Je labelise chaque circuit de manière explicite | Je gagne du temps au dépannage et à la maintenance |
La bonne organisation du tableau ne sert pas qu’à être conforme. Elle change vraiment le quotidien, surtout quand on a plusieurs niveaux, des LED partout ou des circuits extérieurs. C’est ce que j’observe le plus souvent sur les chantiers.
Les cas concrets où je sépare les circuits lumière
Il y a des situations où je ne discute même pas: je sépare. Dans un studio, un seul circuit peut suffire si le nombre de points reste faible. Dans un logement plus grand, je préfère répartir au minimum entre les zones de jour et les zones de nuit, ou entre un étage et un autre.
- Petit studio ou T1 : un seul circuit peut convenir, à condition de rester sous 8 points et de garder une installation simple.
- Appartement familial : je sépare souvent séjour/cuisine d’un côté et chambres/circulations de l’autre, pour limiter la panne totale.
- Maison avec beaucoup de spots LED : je fractionne par zone, parce que le nombre de points monte vite, même si la puissance reste faible.
- Éclairage extérieur : je le traite à part quand c’est possible, car les contraintes de maintenance, d’humidité et d’usage ne sont pas les mêmes que pour l’intérieur.
Le bon découpage n’a rien de théorique. Il sert à garder une maison partiellement éclairée si une ligne déclenche, et à retrouver rapidement la panne sans démonter tout le tableau. C’est aussi pour cela que j’évite les circuits “fourre-tout” qui mélangent un peu tout.
Les erreurs que je vois le plus souvent
Sur ce sujet, les erreurs sont souvent répétitives. Elles viennent moins d’un manque de matériel que d’une mauvaise logique de répartition. Quand je reprends une installation, je vérifie toujours les mêmes points.
- Mettre trop de points lumineux sur un seul circuit : au-delà de 8, on sort de la logique attendue et on complique le dépannage.
- Confondre puissance des lampes et protection du câble : un éclairage LED peu gourmand ne justifie pas n’importe quel calibre.
- Mélanger éclairage et prises : c’est une mauvaise habitude qui rend l’installation plus fragile et moins lisible.
- Oublier le DCL : on se retrouve alors avec des raccordements moins propres et moins pratiques à maintenir.
- Tout placer sous le même différentiel : le jour où il déclenche, on perd trop de zones en même temps.
- Choisir un disjoncteur “plus fort” par réflexe : ce n’est pas une stratégie de sécurité, c’est souvent une manière de masquer un problème de conception.
Quand je vois l’un de ces cas, je ne cherche pas à “sauver” le circuit avec un calibre plus généreux. Je reviens à la base: section des fils, nombre de points, répartition au tableau, puis seulement choix du calibre. C’est cette logique qui évite les mauvaises surprises.
Le contrôle final que je fais avant de refermer le tableau
Avant de refermer un tableau, je fais toujours une vérification très concrète. Ce n’est pas spectaculaire, mais c’est ce qui évite les erreurs qu’on ne voit qu’au premier déclenchement.
- Je compte les points lumineux réels, y compris les prises commandées.
- Je vérifie que le circuit est bien en 1,5 mm² et qu’aucun tronçon douteux n’a été conservé.
- Je confirme que le disjoncteur reste dans la plage 10 A ou 16 A max.
- Je répartis les circuits d’éclairage sur plusieurs interrupteurs différentiels 30 mA.
- Je teste le repérage du tableau pour retrouver vite la ligne en cas de défaut.
Si l’installation est ancienne, rénovée par étapes ou déjà chargée en commandes connectées, je préfère aussi faire contrôler l’ensemble par un électricien qualifié. Sur un circuit d’éclairage, le vrai confort vient moins d’un calibre “fort” que d’un tableau lisible, d’une protection cohérente et d’une séparation intelligente des zones.
