Les points à verrouiller avant de choisir la protection
- Le schéma le plus courant en France repose sur un circuit dédié pour les volets roulants, en 1,5 mm² protégé par 16 A.
- Le disjoncteur protège le câble et le circuit; l’interrupteur différentiel 30 mA protège les personnes.
- Passer en 2,5 mm² peut avoir du sens sur une ligne longue ou évolutive, mais seulement si le projet est pensé pour cela.
- Le bon choix dépend surtout de la puissance cumulée, de la longueur de la ligne et de la façon dont le tableau est organisé.
- Quand un volet fait déclencher, je cherche d’abord un problème de moteur, de câble ou de répartition avant d’augmenter le calibre.
Quel calibre choisir pour les volets roulants
En habitat résidentiel, je pars presque toujours de la même base: un circuit spécialisé, avec un calibre adapté à la section des conducteurs. Pour une installation standard, le couple le plus simple et le plus courant reste 1,5 mm² avec un disjoncteur 16 A. C’est la solution la plus lisible au tableau et celle qui colle le mieux au besoin réel d’un moteur de volet domestique.
Je ne recommande pas de “monter en puissance” par réflexe. Le disjoncteur n’est pas là pour rendre le moteur plus fort, il est là pour protéger le câble et arrêter le circuit si quelque chose chauffe ou se met en court-circuit. Si l’on veut aller vers une autre configuration, il faut que la section, la longueur et la logique de départ suivent la même idée.
| Situation | Protection que je privilégie | Pourquoi |
|---|---|---|
| Installation classique de volets motorisés | 1,5 mm² + 16 A | Configuration simple, cohérente et largement suffisante dans la majorité des cas |
| Ligne plus longue ou projet pensé pour évoluer | 2,5 mm² + 20 A uniquement si le schéma le permet | Réserve de section et meilleure marge sur certaines configurations, sans surcharger le circuit |
| Commande centralisée ou volet connecté | Ligne moteur dédiée + protection séparée pour le module de commande | On évite qu’un souci de pilotage coupe toute la chaîne de fonctionnement |
Le point clé, c’est de ne pas confondre “plus gros” avec “plus sûr”. Un circuit bien dimensionné protège mieux qu’un circuit surcalibré. Et c’est justement ce que le tableau doit permettre de lire d’un coup d’œil, ce qui nous amène à la protection en tête de rangée.

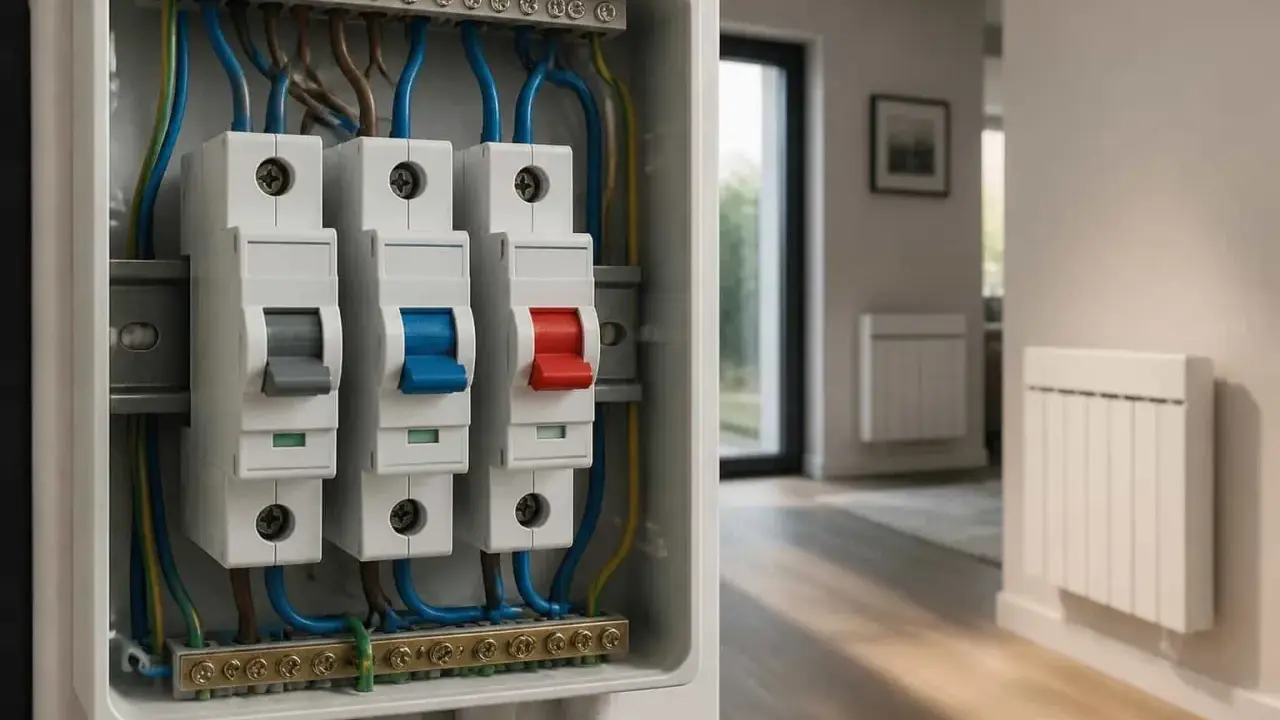

Comment le tableau doit protéger cette ligne
Au tableau, je sépare toujours deux fonctions. Le disjoncteur divisionnaire limite les surintensités et les courts-circuits du circuit des volets. L’interrupteur différentiel 30 mA, lui, coupe en cas de fuite de courant pour protéger les personnes. Les deux ne jouent pas le même rôle, et c’est une erreur fréquente de croire qu’un seul des deux suffit.
- Le circuit des volets roulants doit rester dédié, sans être noyé dans un circuit d’éclairage ou de prises.
- Un interrupteur différentiel 30 mA en tête de rangée est la base de la protection des personnes.
- Sur une rangée classique, un type AC suffit souvent pour ce genre de charges, mais je vérifie toujours la composition réelle de la ligne si elle mélange aussi d’autres équipements électroniques.
- Quand plusieurs zones de la maison sont concernées, je préfère répartir les départs pour éviter qu’un seul défaut bloque tous les volets.
Cette organisation change beaucoup à l’usage. Si un défaut apparaît, on perd une zone au lieu de perdre toute la maison. C’est aussi plus simple à dépanner, surtout dans une installation avec commande centralisée ou pilotage domotique. La logique de commande peut évoluer, mais la protection de base du moteur doit rester parfaitement lisible.
Quand passer de 1,5 mm² à 2,5 mm²
Le passage au 2,5 mm² n’a de sens que dans certains cas précis. Je le regarde surtout quand la ligne est longue, quand plusieurs moteurs sont regroupés par zone ou quand je veux prévoir une marge pour une évolution future. Plus la distance augmente, plus la chute de tension mérite d’être surveillée, surtout si le tableau est éloigné des menuiseries.
En revanche, je ne considère pas le 2,5 mm² comme une obligation automatique. C’est une option de conception, pas un réflexe universel. Un câble plus gros ne compense pas un mauvais découpage des départs ni un disjoncteur mal choisi.- 1,5 mm² est la base la plus fréquente pour un circuit de volets roulants bien dimensionné.
- 2,5 mm² devient intéressant quand la distance augmente ou quand la ligne doit conserver de la marge.
- 16 A reste la référence simple pour une configuration standard.
- 20 A ne se décide pas au hasard: il faut un câblage et une architecture cohérents, pas juste l’envie de “sécuriser large”.
En pratique, je préfère une installation sobre et cohérente à une ligne surdimensionnée qui donne une fausse impression de sécurité. Et c’est là qu’on tombe sur les erreurs de montage les plus courantes, celles qui font perdre du temps au moment de la mise en service.
Les erreurs que je vois le plus souvent
- Raccrocher les volets à un circuit d’éclairage ou de prises. C’est tentant quand le tableau manque de place, mais c’est mauvais pour le dépannage et pour la logique de protection.
- Augmenter le calibre sans vérifier la section du câble. C’est le raccourci classique qui donne l’impression de corriger un problème alors qu’on déplace juste le risque.
- Mettre trop de volets sur un seul départ sans découpage par zone. En cas de défaut, tout le logement peut se retrouver immobilisé.
- Oublier les contraintes du fabricant. Certains moteurs, modules de centralisation ou interfaces domotiques ont leurs propres exigences de câblage et de protection.
- Mal repérer les départs au tableau. Quand tout est étiqueté à la légère, le diagnostic devient inutilement long, surtout après quelques années.
Je retiens surtout une règle: on ne corrige pas un câblage flou avec un disjoncteur plus gros. Si la ligne déclenche, il faut chercher la cause réelle, pas seulement remettre le sélecteur sur une intensité supérieure. Une méthode simple permet justement d’éviter ce piège.
Le réglage le plus robuste pour un tableau de volets bien pensé
Si je devais résumer la meilleure approche en une phrase, ce serait celle-ci: un départ dédié, une section cohérente, un 16 A en base et un différentiel 30 mA correctement placé. C’est la combinaison la plus propre pour un tableau lisible, facile à maintenir et suffisamment souple pour la plupart des maisons.
- Maison compacte avec quelques volets: ligne dédiée en 1,5 mm² et protection 16 A.
- Maison plus grande ou tableau plus structuré: je sépare les zones pour que la panne reste localisée.
- Installation connectée: je prévois la place du module, le repérage des départs et une protection qui reste claire pour les interventions futures.
Le bon choix n’est pas celui qui semble le plus “fort” sur le papier, mais celui qui protège réellement le câble, simplifie le tableau et limite l’impact d’un défaut à la plus petite zone possible. Pour moi, c’est cette discipline qui fait la différence entre une installation qui fonctionne et une installation qu’on subit au moindre blocage.
