Les points clés à retenir avant de choisir votre protection
- La protection différentielle coupe le courant dès qu’elle détecte une fuite vers la terre, en général à 30 mA dans l’habitat.
- En France, la répartition des circuits sur plusieurs différentiels est essentielle pour éviter qu’un seul défaut ne mette toute la maison hors service.
- Le type AC convient aux circuits classiques, le type A est requis pour les plaques, le lave-linge et souvent la recharge de véhicule électrique.
- Un interrupteur différentiel protège surtout les personnes, alors qu’un appareil combiné ajoute aussi la protection du circuit contre les surintensités.
- Le bouton test doit être actionné régulièrement, idéalement une fois par mois.
- Le choix du calibre 40 A ou 63 A dépend de la charge réelle de la rangée et des circuits raccordés.
Ce que protège vraiment un différentiel
La logique est simple, mais elle est souvent mal comprise. Un dispositif différentiel compare le courant qui entre dans un circuit avec celui qui en ressort. Si une partie du courant “disparaît” parce qu’elle s’échappe vers la terre, vers un boîtier métallique ou via un défaut d’isolement, l’appareil coupe rapidement l’alimentation.
Dans un logement, le seuil habituel est de 30 mA. À cette valeur, on vise la protection des personnes contre les contacts indirects et contre certains contacts directs accidentels. C’est aussi pour cela que je rappelle toujours qu’un différentiel ne remplace ni la mise à la terre ni les disjoncteurs divisionnaires : il complète la chaîne de sécurité, il ne fait pas tout à lui seul.
Concrètement, une fuite peut venir d’un câble abîmé, d’un appareil défectueux, d’humidité dans une boîte de dérivation ou d’un composant électronique en fin de vie. Le différentiel ne “devine” pas la cause, il détecte seulement le déséquilibre. C’est ce qui le rend si utile, mais aussi ce qui explique qu’il faut ensuite diagnostiquer le circuit en cause. La suite logique, c’est donc de voir comment cet appareil s’organise dans le tableau.

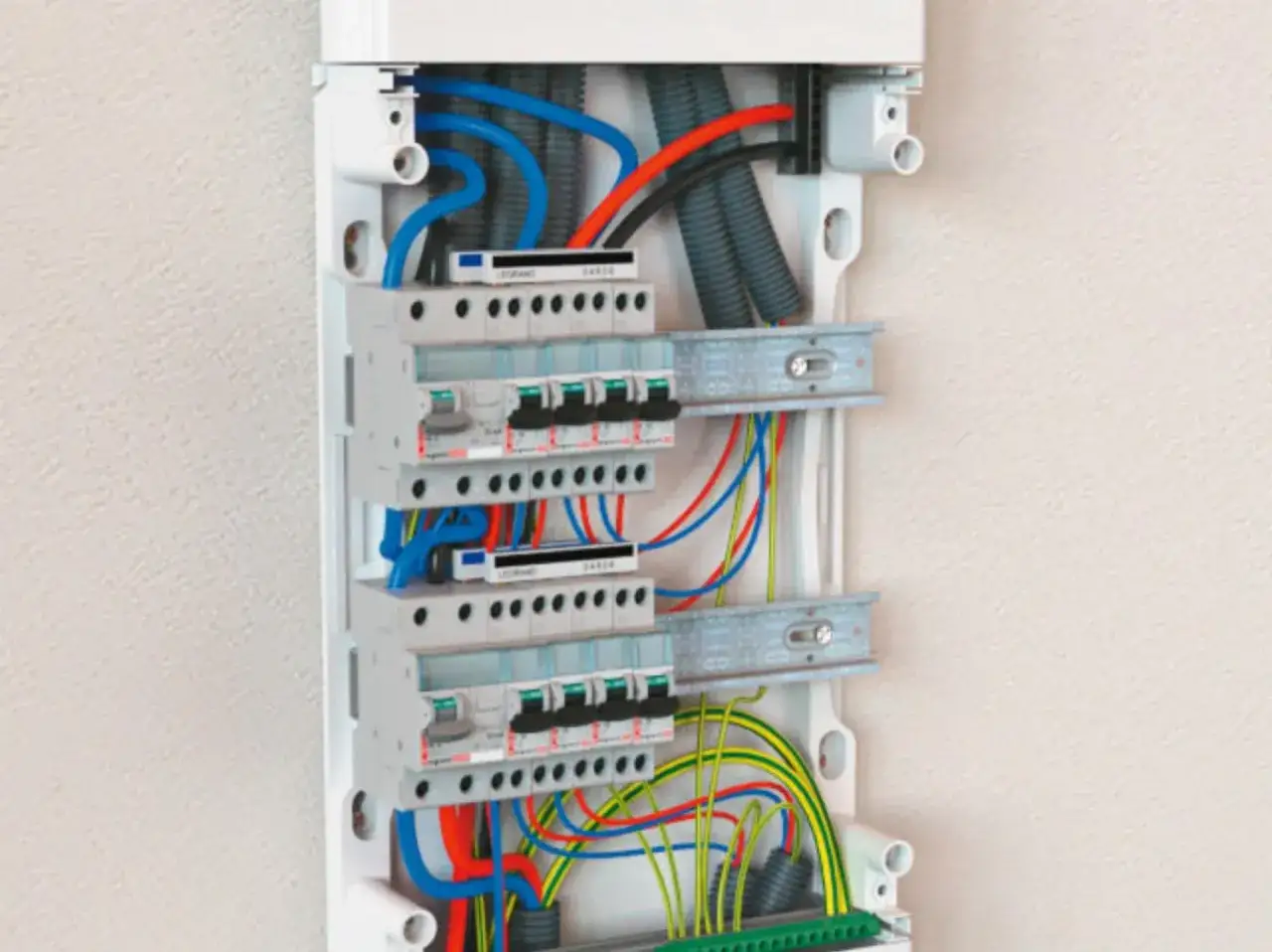

Comment je le place dans un tableau électrique
Dans une installation domestique, la protection différentielle se place dans le tableau, en tête de rangée, avant les disjoncteurs divisionnaires. Cette architecture permet de couper une portion du tableau sans interrompre tout le logement, ce qui est essentiel en pratique, surtout pour garder un minimum de continuité de service.
| Élément | Rôle | Emplacement habituel |
|---|---|---|
| Disjoncteur de branchement | Coupure générale de l’installation, souvent avec une sensibilité de 500 mA | En amont du tableau |
| Protection différentielle 30 mA | Protection des personnes contre les fuites de courant | En tête de rangée |
| Disjoncteur divisionnaire | Protection du circuit contre surcharge et court-circuit | En aval de la protection différentielle |
Selon Promotelec, la NF C 15-100 impose au moins deux dispositifs différentiels 30 mA par logement, dont un de type A. Dans la pratique, je répartis aussi les circuits sur plusieurs rangées pour éviter l’effet “tout noir” lorsqu’un seul défaut déclenche. C’est particulièrement important pour l’éclairage, les prises de vie courante et les circuits spécialisés.
Je conseille d’éviter les rangées trop chargées. La limite habituelle de 8 circuits par différentiel reste une bonne base de travail, parce qu’elle maintient le tableau lisible et réduit l’impact d’un déclenchement. Une fois cette organisation en tête, il devient beaucoup plus simple de choisir entre la solution classique et l’appareil combiné.
Interrupteur différentiel ou appareil combiné, le vrai arbitrage
La confusion est fréquente, et je la comprends : les deux termes se ressemblent, mais ils ne répondent pas exactement au même besoin. L’interrupteur différentiel protège les personnes, tandis que l’appareil combiné ajoute aussi la protection contre les surintensités sur le circuit qu’il alimente.
| Appareil | Ce qu’il protège | Atout principal | Limite |
|---|---|---|---|
| Interrupteur différentiel 30 mA | Les personnes | Solution standard, simple et économique | Doit être complété par des disjoncteurs divisionnaires |

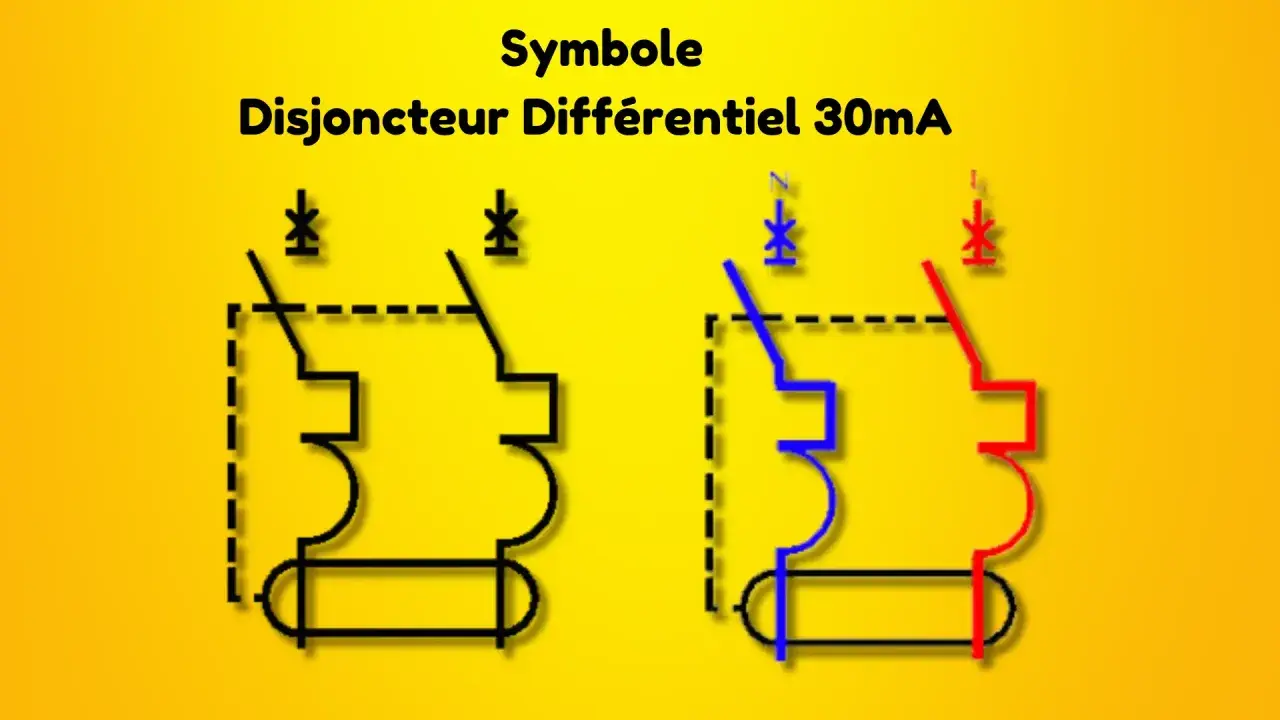

| Disjoncteur différentiel | Les personnes et le circuit | Tout-en-un, utile sur un départ dédié ou un petit tableau secondaire | Plus cher et plus volumineux |
| Disjoncteur divisionnaire | Le câble et l’appareil raccordé | Protège contre surcharge et court-circuit | Ne détecte pas une fuite à la terre |
Je réserve l’appareil combiné aux cas où l’on veut sécuriser un départ unique, gagner de la place ou simplifier un petit tableau annexe. Pour un logement complet, la combinaison classique “différentiel + disjoncteurs divisionnaires” reste la plus lisible et la plus facile à dépanner. Le bon choix dépend ensuite du type d’appareils à alimenter et du courant admissible de la rangée.
Quel type et quel calibre choisir
Le bon choix repose sur deux critères distincts : la sensibilité et le calibre. La sensibilité est presque toujours de 30 mA dans l’habitat, car c’est le seuil utilisé pour protéger les personnes. Le calibre, lui, se lit en ampères et indique le courant maximal que l’appareil peut supporter sans se dégrader.
| Critère | Choix courant | À quoi ça sert |
|---|---|---|
| Sensibilité | 30 mA | Protection des personnes dans le logement |
| Calibre | 40 A | Convient à une rangée modérément chargée |
| Calibre | 63 A | Donne plus de marge pour les rangées avec plusieurs circuits exigeants |
Pour les types de protection, je m’appuie sur une règle simple. Le type AC convient aux circuits classiques comme l’éclairage et les prises courantes. Le type A est nécessaire pour les plaques de cuisson, le lave-linge et la prise de recharge d’un véhicule électrique. Le type F devient intéressant pour certains appareils sensibles aux coupures intempestives, comme une pompe à chaleur, un congélateur ou un équipement informatique délicat.
Dans les faits, je préfère ne pas sur-spécialiser un tableau si ce n’est pas utile. Deux ou trois protections bien réparties valent mieux qu’une collection d’appareils mal dimensionnés. C’est aussi pour cela que je regarde ensuite le coût réel du matériel, car la différence de prix entre une solution classique et un appareil combiné est loin d’être anecdotique.
Combien prévoir pour le matériel
Les écarts de prix sont nets, surtout dès qu’on passe à des modèles plus compacts ou plus spécialisés. Dans le catalogue Legrand, un interrupteur différentiel 40 A type AC apparaît autour de 104,56 €, tandis qu’un modèle 63 A de la même famille monte à 246,24 €. Les appareils combinés sont encore plus chers : un disjoncteur différentiel modulaire de 16 A dépasse 307 €, et un 20 A se situe autour de 363 €.
| Matériel | Prix indicatif TTC | Ce que cela raconte en pratique |
|---|---|---|
| Interrupteur différentiel 40 A type AC | Environ 105 € | Solution standard pour une rangée simple |
| Interrupteur différentiel 63 A type AC | Environ 246 € | Plus de marge pour des circuits plus nombreux ou plus gourmands |
| Appareil combiné 16 A type AC | Environ 307 € | Utile sur un départ dédié, mais nettement plus cher |
| Appareil combiné 20 A type AC | Environ 363 € | Choix pertinent si l’on veut un seul module pour une ligne précise |
Ce que je retiens de ces écarts, c’est qu’il faut payer l’appareil combiné uniquement quand il apporte un vrai gain de compacité, de lisibilité ou de sécurité sur un départ dédié. Pour un tableau résidentiel complet, la stratégie la plus rationnelle reste souvent le duo différentiel + disjoncteurs divisionnaires, avec une bonne répartition des charges. Et justement, c’est là que les erreurs d’installation font la plus grande différence.
Les erreurs qui fatiguent un tableau plus vite qu’on ne le croit
Il y a quelques erreurs que je vois revenir sans cesse, et elles coûtent cher en confort comme en sécurité.
- Tout regrouper sous un seul différentiel, ce qui provoque une coupure trop large au moindre défaut.
- Mettre un type AC sur des circuits qui devraient être en type A, notamment pour les plaques ou le lave-linge.
- Choisir un calibre trop faible pour une rangée chargée, surtout avec chauffage, chauffe-eau ou recharge de véhicule électrique.
- Oublier la terre, alors qu’un différentiel fonctionne correctement seulement si l’installation est cohérente de bout en bout.
- Ne jamais tester le bouton dédié, puis découvrir le problème le jour où l’appareil devrait justement protéger.
Quand un différentiel déclenche plusieurs fois, je conseille de ne pas se contenter de le réarmer. Il faut d’abord couper les disjoncteurs divisionnaires, remettre sous tension la rangée, puis raccorder les circuits un par un pour isoler le fautif. Si le déclenchement persiste sans explication évidente, l’intervention d’un électricien s’impose. C’est précisément dans ce genre de situation qu’un tableau bien repéré fait gagner du temps et évite les diagnostics au hasard.
Ce que je vérifie avant de valider une installation
Quand je veux un tableau fiable, lisible et adapté à un logement français, je regarde toujours les mêmes points : au moins deux différentiels 30 mA, un type A, une répartition équilibrée des circuits, un calibre cohérent avec la charge et un repérage clair de chaque ligne. C’est simple, mais ce sont ces détails qui font la différence entre une installation “qui marche” et une installation qui protège vraiment.
- Je teste chaque dispositif une fois par mois avec le bouton prévu à cet effet.
- Je garde les circuits les plus sensibles sur des lignes séparées pour limiter l’impact d’un défaut.
- Je réserve les types spécialisés aux vrais besoins, pas aux cas hypothétiques.
- Je fais vérifier ou modifier le tableau par un professionnel dès qu’il faut intervenir sur le câblage interne.
Au fond, la bonne protection différentielle n’est pas celle qui multiplie les modules, mais celle qui protège sans compliquer la vie au quotidien. Si le tableau est bien pensé dès le départ, on gagne en sécurité, en continuité de service et en simplicité de maintenance, ce qui reste la meilleure base pour une maison moderne et sereine.
