Le bon choix d’un circuit de protection pour une climatisation repose sur trois choses très concrètes: la puissance réelle de l’appareil, sa manière de démarrer et la façon dont le tableau électrique est organisé. Je vais donc aller droit au but: quel calibre choisir, quand préférer une courbe C ou D, pourquoi le différentiel compte autant que le disjoncteur, et quels détails évitent les coupures intempestives comme les montages bancals.
Les points à vérifier avant de protéger une climatisation
- La puissance indiquée sur la plaque signalétique reste la base du dimensionnement.
- Le circuit doit être dédié pour éviter les déclenchements dus aux autres usages du tableau.
- Le choix du différentiel 30 mA est aussi important que celui du disjoncteur.
- En 2026, le type F est la référence la plus sûre pour une clim moderne avec électronique de variation.
- La section des conducteurs doit rester cohérente avec le calibre et la longueur de ligne.
- Le tableau doit garder de la réserve pour l’évolution future de l’installation.
Ce qu’un circuit de climatisation doit protéger en priorité
Quand je dimensionne une climatisation, je sépare toujours trois sujets. D’abord, la protection du câble et de l’appareil contre la surcharge et le court-circuit. Ensuite, la protection des personnes contre les défauts d’isolement. Enfin, la tolérance au courant d’appel au démarrage, qui est souvent la vraie cause des déclenchements “incompréhensibles”.
Le bon montage n’est donc pas “le plus gros disjoncteur possible”. C’est au contraire un équilibre entre le départ dédié, le bon calibre, la bonne courbe et le bon différentiel. Si l’un de ces éléments est mal choisi, la clim peut décrocher au démarrage, ou le circuit peut être protégé de façon trop faible par rapport au câble.
- Le disjoncteur coupe en cas de surcharge ou de court-circuit.
- L’interrupteur différentiel coupe en cas de fuite de courant vers la terre.
- Le circuit dédié limite les interactions avec les autres appareils du tableau.
Une fois ce cadre posé, le vrai travail consiste à convertir la puissance de l’appareil en calibre utile, sans oublier que la notice constructeur reste la référence finale. C’est ce calcul que je détaille juste après.
Calibrer le disjoncteur à partir de la puissance réelle
En monophasé 230 V, le calcul de base est simple: intensité = puissance / 230. Si votre climatiseur affiche sa consommation en watts ou en VA, je pars de cette valeur, puis je choisis un calibre qui reste au-dessus du courant réel sans surdimensionner inutilement le départ.
Selon les repères donnés par les fabricants de matériel électrique, un petit appareil autour de 2 000 W tire moins de 9 A, alors qu’un modèle vers 4 000 W approche 17 A. Cela explique pourquoi on rencontre très souvent du 10 A pour les petites puissances, du 16 A ou du 20 A pour les unités domestiques courantes, puis du 32 A pour les installations plus exigeantes.
| Puissance de la climatisation | Intensité approximative à 230 V | Calibre de départ le plus courant | Section de conducteur souvent retenue |
|---|---|---|---|
| Jusqu’à 2 200 W | Jusqu’à environ 9,6 A | 10 A | 1,5 mm² ou 2,5 mm² selon la configuration |
| Entre 2 200 et 3 500 W | Environ 9,6 à 15,2 A | 16 A | 2,5 mm² |
| Entre 3 500 et 4 500 W | Environ 15,2 à 19,6 A | 20 A | 2,5 mm² |
| Au-delà de 4 500 W | Au-delà d’environ 19,6 A | 32 A ou protection spécifique selon notice | 4 mm² à 6 mm² selon l’installation |
Je garde toutefois une règle simple: la notice de l’unité intérieure ou du groupe extérieur prime toujours sur le repère théorique. Si le fabricant impose 16 A, je ne “corrige” pas la recommandation à la hausse sans raison. Et si la ligne est longue, si les conducteurs sont regroupés ou si le mode de pose est défavorable, je fais vérifier la chute de tension avant de figer le calibre.
Le calcul de puissance donne donc le point de départ, mais il ne suffit pas à lui seul. Pour éviter les déclenchements intempestifs, il faut encore choisir la bonne courbe et la bonne protection différentielle.
Courbe C, courbe D et différentiel type F

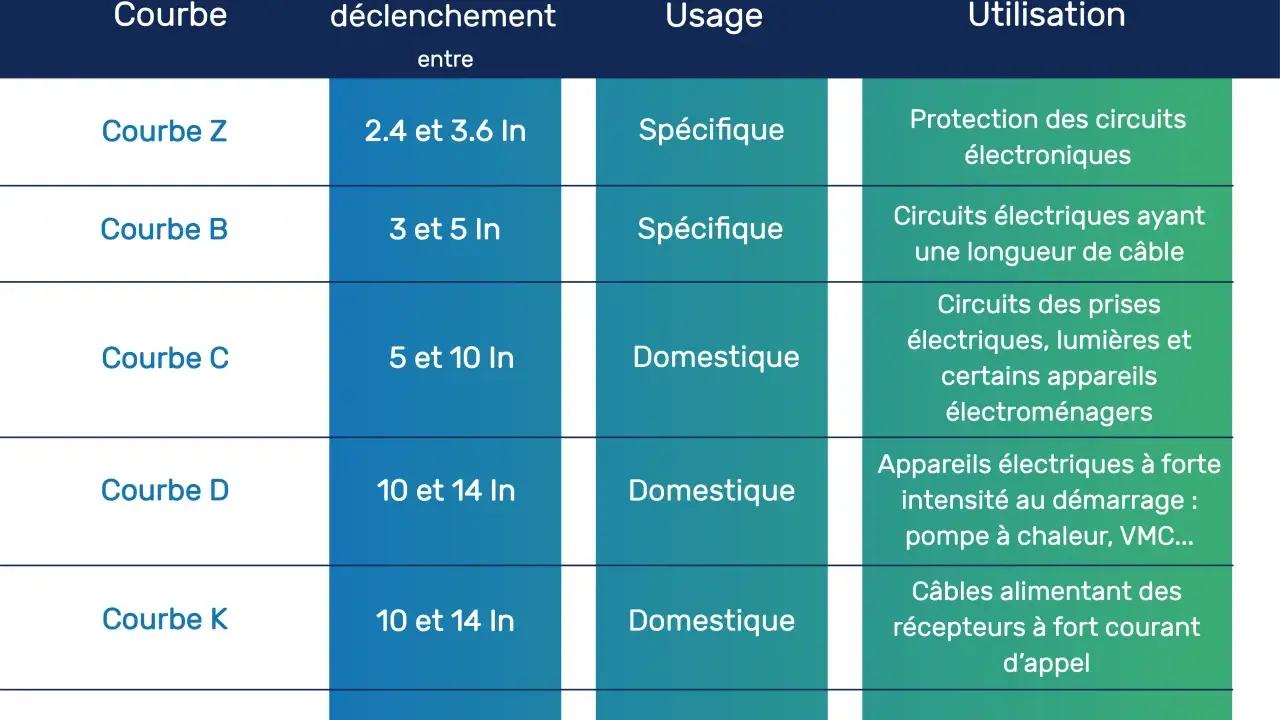

La courbe de déclenchement change la manière dont le disjoncteur supporte les appels de courant brefs. En résidentiel, la courbe C reste la plus courante pour les charges avec un appel modéré. Quand l’appareil démarre “fort”, notamment sur certains compresseurs ou sur des climatisations réversibles plus puissantes, la courbe D devient plus pertinente parce qu’elle tolère un courant d’appel plus élevé avant de déclencher.
Dans la pratique, je raisonne ainsi: si le fabricant ne demande rien de particulier et que l’appareil est un split domestique classique, je pars volontiers sur une courbe C. Si la notice mentionne explicitement une courbe D, ou si la machine a un comportement de démarrage plus nerveux, je m’aligne sur cette exigence. C’est souvent là que les montages “à peu près” se payent en déclenchements au premier pic de démarrage.
Pour la protection différentielle, la situation a évolué. Le type F 30 mA est aujourd’hui la solution que je privilégie pour les climatisations modernes, surtout quand elles intègrent de l’électronique de variation ou un fonctionnement inverter. Comme le rappelle Legrand, ce type est désormais mis en avant par la norme pour certaines climatisations; en 2026, c’est le choix que je retiens en priorité quand l’appareil le supporte.
- Type AC : adapté aux usages simples, mais moins intéressant pour une clim moderne.
- Type A : mieux armé qu’un AC pour certains équipements électroniques.
- Type F : meilleur compromis pour les appareils avec variateur, car il limite davantage les déclenchements parasites.
Si l’installation est triphasée ou si la clim fait partie d’un ensemble technique plus complexe, je ne force jamais une règle “universelle”. Je reviens à la notice du constructeur, au schéma du tableau et aux exigences du chantier. C’est précisément ce qui compte au moment d’organiser la protection dans le tableau.
Comment organiser le tableau pour que la clim reste stable
Le meilleur calibre du monde ne rattrape pas un tableau saturé. Pour une climatisation, je veux un départ dédié, clairement repéré, avec sa protection propre et une place suffisante autour de lui. La norme récente rappelle aussi l’importance d’un tableau qui garde de la réserve pour les évolutions futures, et je trouve ce point très concret sur le terrain: un tableau plein finit presque toujours par créer des adaptations discutables.
Je vérifie aussi le nombre de départs sous chaque différentiel. En pratique, un interrupteur différentiel ne doit pas être surchargé en circuits, et les fabricants rappellent souvent une limite de 8 disjoncteurs maximum par interrupteur différentiel. C’est un détail qui change beaucoup de choses dans un tableau déjà chargé, parce qu’un mauvais équilibrage peut rendre la clim plus sensible aux coupures venues d’un autre circuit.
- Je réserve un départ unique pour la climatisation, sans mélange avec les prises courantes ou l’éclairage.
- Je laisse de la place au tableau pour les évolutions, au lieu de tout remplir au millimètre.
- Je repère clairement le circuit pour qu’on sache immédiatement ce qui protège quoi.
- Je contrôle le pouvoir de coupure du disjoncteur, surtout si le tableau est ancien.
Dans beaucoup de logements, je vois encore des tableaux où la clim est ajoutée “en force” sur une réserve insuffisante. C’est rarement une bonne idée. Une installation propre commence par un tableau lisible, une protection bien répartie et un départ qui ne dépend pas du comportement des autres circuits.
Les configurations où je ne choisis pas la même protection
Toutes les climatisations ne se protègent pas de la même façon. Entre un petit monosplit mural et une clim réversible plus puissante, les besoins changent vite. C’est pour ça que je regarde toujours l’usage réel de l’équipement, et pas seulement son nom commercial.
| Configuration | Protection que je retiens le plus souvent | Point de vigilance |
|---|---|---|
| Petit monosplit domestique | 10 A à 16 A, souvent en courbe C, avec différentielle 30 mA adaptée | Vérifier le courant d’appel et la section réelle du câble |
| Split moyen ou console | 16 A à 20 A, section 2,5 mm² le plus souvent | Ne pas mélanger avec un autre usage du tableau |
| Clim réversible ou pompe à chaleur compacte | Courbe D possible, type F 30 mA fortement pertinent | Respecter la notice constructeur et les appels de courant au démarrage |
| Installation triphasée ou forte puissance | Étude spécifique, protection à valider au cas par cas | Le schéma de raccordement peut imposer une logique différente |
Plus la ligne est longue entre le tableau et l’unité, plus je surveille la chute de tension et l’adéquation du conducteur. C’est souvent à ce moment-là qu’on découvre qu’une section “théorique” ne suffit pas dans la vraie vie, surtout quand la clim démarre par temps chaud et que tout le réseau intérieur travaille déjà.
Cette lecture par cas évite de plaquer une solution unique sur des appareils qui n’ont pas le même comportement électrique. Et c’est précisément ce qui permet d’éviter les erreurs les plus courantes.
Les erreurs qui font décrocher l’installation
Les défauts que je rencontre le plus souvent sont toujours les mêmes. On sous-estime la puissance réelle, on oublie le courant d’appel, ou on ajoute la clim sur un circuit déjà trop chargé. Ensuite, on s’étonne qu’un appareil censé améliorer le confort devienne la cause de déclenchements répétitifs.
- Choisir un calibre trop faible pour “être prudent” alors que la clim a besoin d’un départ plus robuste.
- Surdimensionner le disjoncteur sans vérifier que le câble supporte ce calibre.
- Oublier le différentiel adapté à l’électronique interne de l’appareil.
- Partager le circuit avec d’autres usages pour gagner une place qui n’existe pas.
- Ignorer la notice alors qu’elle donne souvent la vraie référence de protection à retenir.
Le point le plus trompeur, à mon sens, c’est le montage “ça marche donc c’est bon”. Une clim peut fonctionner pendant quelques jours puis déclencher au premier pic de chaleur, ou au contraire rester silencieuse tout en étant mal protégée. C’est pour cela que je regarde toujours la cohérence globale du départ, pas seulement le fait qu’il alimente l’appareil.
Ce que je vérifie avant de fermer le capot du tableau
Avant de valider un départ climatisation, je fais toujours la même vérification finale. Le calibre correspond à la puissance réelle, la courbe supporte le démarrage, le différentiel protège correctement les personnes et le tableau garde assez de marge pour rester évolutif. Si un seul de ces points me paraît fragile, je préfère corriger tout de suite plutôt que d’attendre la première coupure intempestive.
En 2026, mon réflexe est simple: pour une clim moderne, je privilégie un circuit dédié, un différentiel 30 mA de type F quand l’appareil le permet, et un calibre choisi à partir de la puissance indiquée par le fabricant, jamais au hasard. Si le tableau est ancien, déjà bien rempli, ou si la ligne est longue, je fais valider le montage par un électricien: c’est souvent le moyen le plus rapide d’éviter un faux bon choix et de repartir sur une protection propre, lisible et durable.
