L’essentiel à retenir avant d’équiper un tableau de piscine
- Le type AC convient surtout aux circuits simples sans électronique de puissance.
- Le type A est plus adapté dès qu’un équipement peut générer des composantes continues ou comporte de l’électronique.
- Pour une pompe de piscine à vitesse variable, je regarde d’abord un type F plutôt qu’un simple A ou AC.
- En pratique, il faut aussi séparer la protection des personnes et celle du circuit, avec un calibre de disjoncteur adapté à la puissance réelle.
- La sensibilité 30 mA reste la base pour protéger les personnes dans une installation de piscine.
- Un tableau de piscine bien pensé évite les déclenchements intempestifs et les mauvaises surprises en pleine saison.
Je sépare toujours la protection des personnes et celle du circuit
Sur une piscine, le premier piège consiste à tout mélanger. Le différentiel protège les personnes en détectant une fuite de courant vers la terre, tandis que le disjoncteur protège le câble et l’appareil contre la surcharge et le court-circuit. Dans un tableau bien construit, ces deux fonctions peuvent être réunies dans un seul appareil, mais je préfère souvent les penser séparément pour garder une installation lisible et facile à dépanner.
Legrand rappelle d’ailleurs cette distinction de manière très claire : l’interrupteur différentiel coupe en cas de défaut d’isolement, alors que le disjoncteur protège le circuit contre l’excès de courant. Pour une piscine, cette nuance n’est pas théorique. Elle aide à comprendre pourquoi on ne choisit pas le même appareil pour un éclairage simple, une pompe de filtration ou une pompe à chaleur.| Élément | Rôle | Ce que cela change pour une piscine |
|---|---|---|
| Interrupteur différentiel 30 mA | Protection des personnes | Il coupe dès qu’une fuite de courant devient dangereuse. |
| Disjoncteur divisionnaire | Protection du circuit | Il se calibre selon la puissance de la pompe, de l’éclairage ou de la pompe à chaleur. |
| Disjoncteur différentiel | Les deux protections dans un seul appareil | Pratique si la place manque, mais moins souple pour faire évoluer le tableau. |
Une fois cette base posée, le vrai sujet devient le type de différentiel à retenir. C’est là que le choix entre AC et A commence vraiment à compter.
Type AC, type A et type F ce que change vraiment le différentiel
Le type AC détecte les défauts à composante alternative. C’est le plus simple et il reste pertinent pour des circuits basiques, comme un éclairage standard ou certaines prises de service. Le type A, lui, détecte à la fois les composantes alternatives et certaines composantes continues. En pratique, cela le rend plus intéressant dès qu’il y a de l’électronique ou des appareils qui n’ont pas un comportement électrique purement “classique”.
Le type F va plus loin encore, avec une meilleure tenue aux équipements sensibles et aux variateurs de vitesse. C’est précisément pour cela qu’il est souvent évoqué pour les pompes de piscine modernes, les pompes à chaleur ou les appareils qui n’aiment pas les microcoupures. Dans un local technique humide, avec des équipements qui travaillent longtemps et souvent, ce niveau de protection apporte plus de sérénité que le simple type AC.
| Type | Ce qu’il détecte | Usage le plus cohérent sur une piscine | Mon avis pratique |
|---|---|---|---|
| AC | Défauts alternatifs | Éclairage simple, prise standard, petit circuit sans électronique | Acceptable pour des circuits simples, pas mon premier choix pour la filtration |
| A | Défauts alternatifs et certaines composantes continues | Pompe de filtration classique, automatisme, circuit plus exposé à l’électronique | Le meilleur minimum dans beaucoup de cas de figure |
| F | Défauts alternatifs, continus et meilleure immunité aux perturbations | Pompe à vitesse variable, pompe à chaleur, équipements avec variateur | Le choix que je privilégie dès qu’il y a de l’électronique sensible |
Si je dois résumer en une phrase, je ne pars pas sur un type AC comme choix par défaut pour la filtration d’une piscine. Je pars au minimum sur un type A, et je bascule vers F dès que la pompe ou l’équipement embarque de l’électronique plus sérieuse.
Quel choix je fais selon le matériel installé
Le bon différentiel dépend moins de la piscine en elle-même que de ce qu’elle alimente. Une piscine avec une pompe ancienne, un éclairage simple et peu d’automatisation ne pose pas les mêmes contraintes qu’un bassin équipé d’une pompe à vitesse variable, d’une pompe à chaleur et d’une gestion connectée. C’est pour cela que je ne raisonne jamais “un seul modèle pour tout”.
| Équipement | Protection pertinente | Pourquoi |
|---|---|---|
| Pompe de filtration classique | Type A en priorité, type AC seulement si le circuit est très simple | Le type A offre une marge plus sûre dès qu’il y a un moteur et un peu d’électronique. |
| Pompe à vitesse variable | Type F | Le variateur modifie le comportement électrique et le type AC devient trop limité. |
| Pompe à chaleur de piscine | Type F de préférence | Le matériel supporte mieux les défauts liés aux composants électroniques et aux variations. |
| Éclairage de bassin | AC ou A selon le driver et l’alimentation | Un éclairage LED avec alimentation électronique peut justifier un type A. |
| Prise de service du local technique | AC si usage simple, A si l’appareil branché est électronique | Le choix dépend surtout de ce que l’on branche réellement dessus. |
Promotelec résume bien la logique générale : le type AC reste réservé aux circuits d’usage courant, alors que le type A devient nécessaire dès que l’appareil peut générer des défauts plus complexes. Dans un contexte piscine, cette distinction compte beaucoup plus que sur une prise de salon. Elle permet d’éviter les faux bons choix, ceux qui semblent économiques au départ mais deviennent pénibles dès les premiers déclenchements.
Autrement dit, si la filtration est classique, le type A est mon point d’entrée. Si la filtration est variable ou pilotée électroniquement, je ne me contente pas du A, je regarde directement le F.
Comment dimensionner le calibre et organiser les circuits du tableau
Choisir le bon type de différentiel ne suffit pas. Il faut aussi dimensionner le disjoncteur selon la puissance réelle et organiser le tableau de façon cohérente. Pour une pompe monophasée, je pars de la puissance indiquée sur la plaque signalétique ou dans la notice, puis je la rapporte à 230 V. Par exemple, une pompe de 1 500 W consomme environ 6,5 A, ce qui conduit généralement vers un disjoncteur de 10 A. Si la puissance monte, le calibre suit.

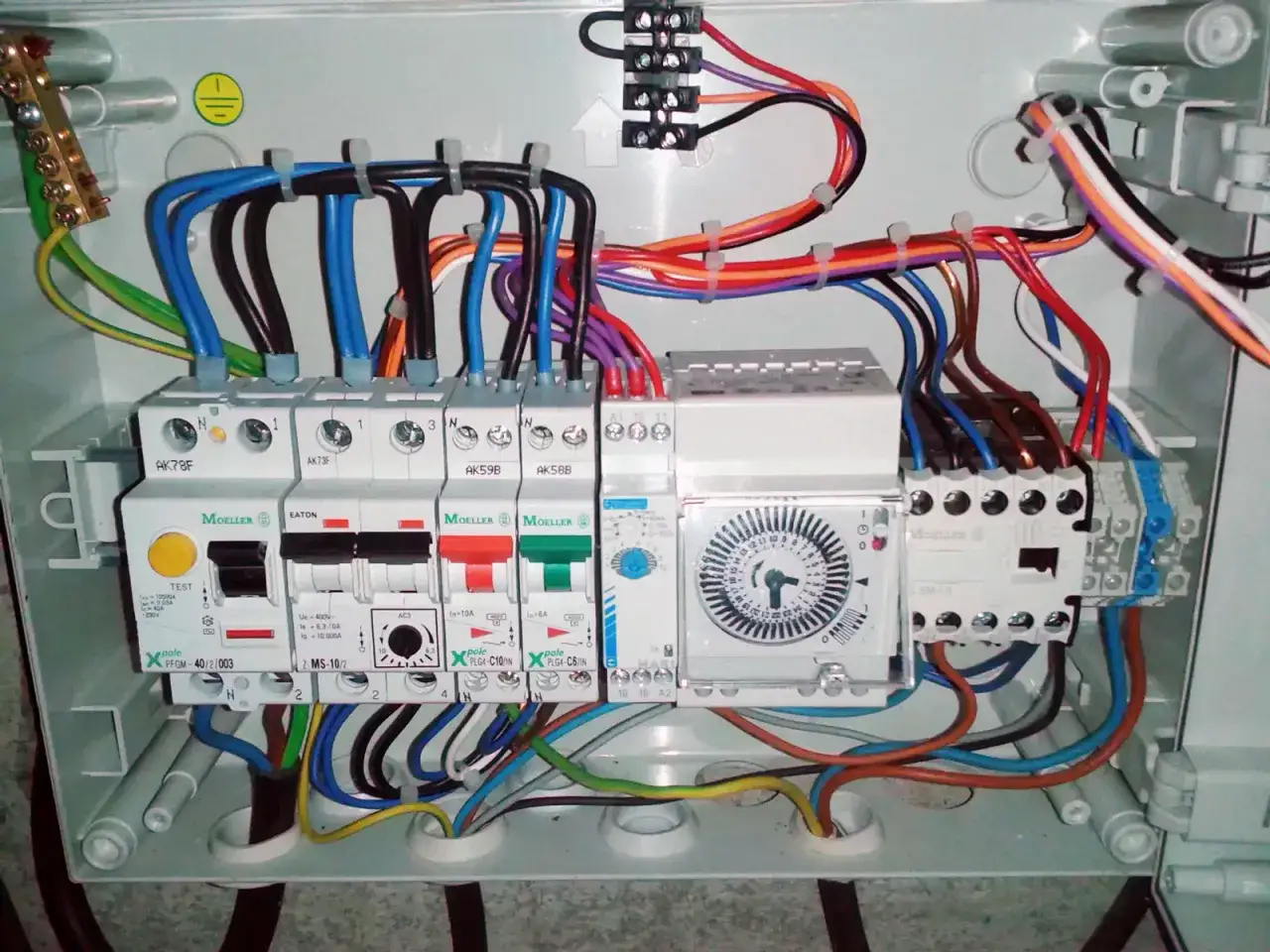

Pour un tableau piscine, j’aime bien séparer les fonctions. Une ligne pour la filtration, une autre pour l’éclairage, une autre pour la pompe à chaleur si elle existe, et éventuellement une ligne dédiée aux auxiliaires. Cette découpe limite les coupures en cascade. Si un défaut touche la pompe, je préfère qu’il n’éteigne pas tout le reste de l’installation.
La règle des 30 mA reste la base de la protection des personnes. Et sur un tableau domestique, il faut aussi garder à l’esprit qu’un différentiel ne doit pas être chargé de n’importe quelle manière. En pratique, je conseille de ne pas empiler trop de circuits sur un même appareil et de garder une logique simple, surtout quand le local technique est appelé à évoluer.
| Circuit | Protection conseillée | Repère pratique |
|---|---|---|
| Filtration | Différentiel A ou F selon le moteur, avec disjoncteur adapté à la puissance | Le circuit doit rester dédié. |
| Éclairage | Différentiel AC ou A | À séparer de la filtration si possible. |
| Pompe à chaleur | Type F de préférence | À protéger selon la notice fabricant. |
| Prise de service | AC ou A selon l’usage | Éviter la surcharge avec des appareils annexes. |
Je retiens aussi une règle simple : si le tableau devient difficile à lire, il est déjà trop chargé. Une installation piscine gagne toujours à rester claire, car c’est dans les tableaux confus que naissent les erreurs de diagnostic et les remplacements inutiles.
Les erreurs que je vois le plus souvent sur les piscines
La première erreur consiste à choisir le type AC par réflexe, parce qu’il coûte souvent moins cher et qu’il semble “suffire”. Sur une piscine, ce raisonnement est fragile. Le second piège est de confondre calibre et type de différentiel : un appareil peut être bien dimensionné en ampères mais mal choisi en sensibilité ou en technologie.
- Mettre la filtration sous un type AC alors que la pompe comporte de l’électronique.
- Brancher une pompe à chaleur ou une pompe variable sur une protection trop simple.
- Tout regrouper sur un seul différentiel et rendre le diagnostic pénible en cas de défaut.
- Choisir le disjoncteur uniquement au jugé, sans lire la plaque signalétique.
- Installer le matériel sans tenir compte de l’environnement humide du local technique.
- Oublier de tester régulièrement le différentiel avec le bouton prévu à cet effet.
Je vois aussi souvent une erreur plus discrète : on protège correctement le bassin, mais on oublie les équipements annexes, comme l’automatisme, le volet, la prise de service ou la pompe doseuse. Or ce sont précisément ces éléments qui finissent par créer des déclenchements parasites quand ils sont mal répartis.
Le bon réflexe n’est pas de multiplier les protections au hasard. C’est de les répartir intelligemment. Une piscine bien protégée est souvent une piscine dont on comprend rapidement qui fait quoi dans le tableau.
Ce que je retiens pour une piscine résidentielle en France
Si je devais donner une règle de terrain, je dirais ceci : pour les circuits simples, le type AC reste acceptable, mais il n’est pas mon choix par défaut dès qu’on touche à la filtration ou à l’électronique. Pour une pompe de piscine classique, je préfère le type A. Pour une pompe à vitesse variable, une pompe à chaleur ou un équipement piloté, je regarde le type F avant tout le reste.
Le plus important n’est pas de cocher un type sur un emballage. C’est de construire un tableau lisible, avec des circuits séparés, un calibre adapté à la puissance réelle, une sensibilité 30 mA et une logique d’ensemble cohérente. Si un doute subsiste entre A, AC et F, je pars du principe qu’un avis d’électricien coûte moins cher qu’une mauvaise protection et des coupures répétées au cœur de l’été.
Pour une piscine bien pensée, je privilégie toujours la solution la plus sobre techniquement, mais la plus robuste dans l’usage. C’est elle qui évite les faux déclenchements, protège mieux les équipements et reste fiable quand l’installation tourne longtemps. C’est aussi, très simplement, la meilleure manière de faire durer le tableau sans transformer la sécurité en source d’ennuis.
