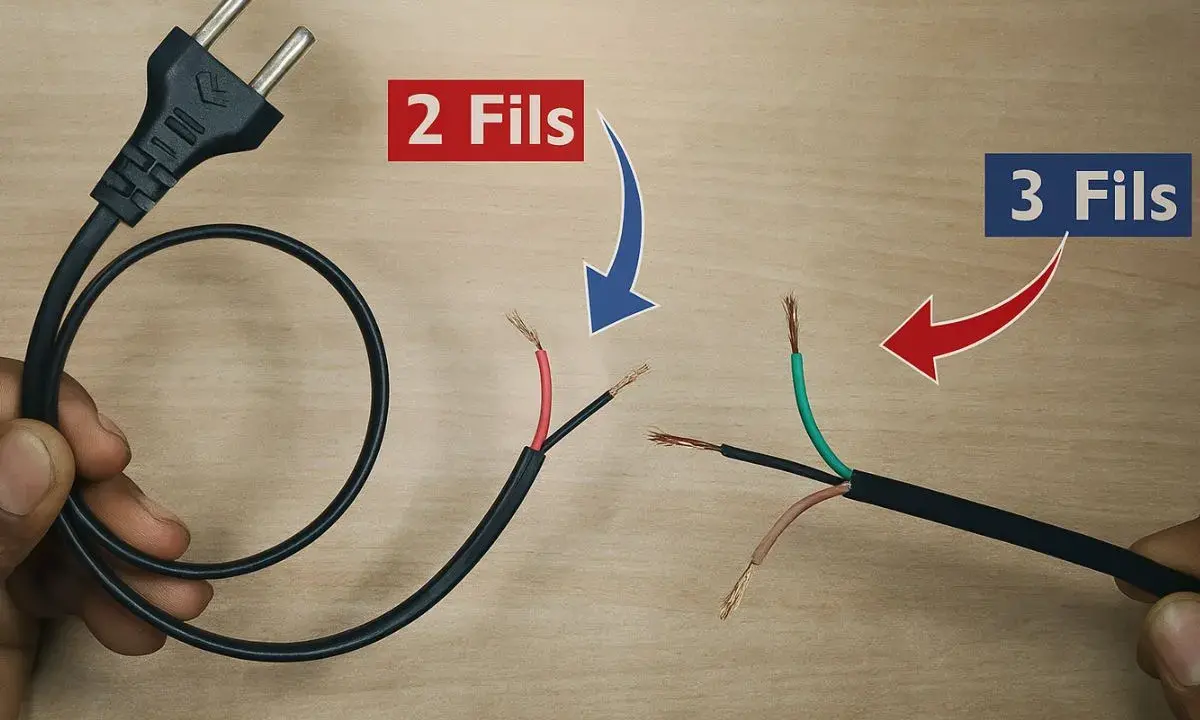

Un interrupteur câblé avec trois conducteurs ne correspond pas à un seul montage. Selon le modèle, il peut s’agir d’un va-et-vient, d’un interrupteur lumineux ou d’un dispositif témoin, et le rôle du troisième fil change complètement d’un cas à l’autre. Je détaille ici ce qu’il faut identifier avant de brancher, les raccordements les plus courants en France et les erreurs que je vois le plus souvent en rénovation.
Ce qu’il faut savoir avant d’ouvrir la boîte d’encastrement
- Trois fils ne veulent pas dire la même chose selon le mécanisme installé.
- Le neutre n’arrive pas toujours dans la boîte de l’interrupteur, surtout sur un va-et-vient ancien.
- Sur un circuit d’éclairage, on reste en général en 1,5 mm² avec une protection 10 A.
- Les couleurs aident, mais elles ne suffisent jamais à elles seules pour identifier un conducteur.
- Couper le courant et vérifier l’absence de tension avec un VAT n’est pas une option.
Identifier le bon montage avant de brancher
Je pars toujours d’un principe simple : avant de toucher aux bornes, je veux savoir ce que font réellement les conducteurs présents dans la boîte. Le problème, c’est que beaucoup de bricoleurs parlent de “trois fils” alors qu’ils décrivent des situations différentes : parfois il s’agit d’un simple allumage avec terre, parfois d’un va-et-vient, parfois d’un interrupteur avec voyant. Le troisième conducteur peut donc être une terre, une navette ou un neutre, et ce n’est pas le même câblage du tout.| Cas rencontré | Ce que signifient les trois conducteurs | Ce que je vérifie en priorité |
|---|---|---|
| Simple allumage avec terre | Phase, retour lampe et terre dans la boîte | La terre ne doit pas être utilisée comme conducteur de commande |
| Va-et-vient | Phase, deux navettes, et retour lampe selon le point de commande | La borne commune et les deux bornes de navette |
| Interrupteur lumineux ou témoin | Phase, retour et neutre, ou phase disponible au poste de commande selon le modèle | La compatibilité du mécanisme avec le neutre présent ou absent |
Je ne me fie jamais au seul code couleur. Dans une installation ancienne, les repères peuvent avoir été modifiés au fil des travaux, et un fil bleu n’est pas automatiquement un neutre si quelqu’un a bricolé l’ensemble avant vous. Une photo nette du câblage d’origine, avant démontage, évite déjà beaucoup d’erreurs. Une fois ce diagnostic posé, le câblage devient beaucoup plus lisible.
Brancher un va-et-vient sans confondre les bornes
Le va-et-vient est le cas le plus fréquent quand on parle d’un interrupteur avec trois conducteurs dans une logique de commande d’éclairage. Les navettes sont les deux fils qui relient les interrupteurs entre eux ; la borne commune, souvent marquée L ou COM, reçoit soit l’arrivée de phase, soit le conducteur qui repart vers la lampe selon le côté du circuit. C’est un montage classique dans les couloirs, les escaliers et les grandes pièces, et c’est aussi celui où l’on inverse le plus souvent les fils au premier essai.
- Je coupe l’alimentation au disjoncteur du circuit d’éclairage, puis je contrôle l’absence de tension avec un VAT, c’est-à-dire un vérificateur d’absence de tension.
- Je repère la borne commune sur chaque mécanisme. Sur beaucoup de modèles, elle est marquée L ou COM, tandis que les autres bornes reçoivent les navettes.
- J’envoie la phase sur la borne commune du premier interrupteur.
- Je raccorde les deux navettes sur les deux bornes restantes, en reliant bien les mêmes conducteurs d’un interrupteur à l’autre.
- Sur le second interrupteur, je place le conducteur qui repart vers le luminaire sur la borne commune.
- Je laisse la terre à sa place dans la boîte ou sur la borne prévue si le mécanisme la demande, sans la confondre avec un conducteur actif.
- Si le sens d’allumage paraît inversé, je permute simplement les deux navettes sur un des deux interrupteurs.
Selon Promotelec, un circuit d’éclairage domestique se réalise en général en 1,5 mm² avec un disjoncteur de 10 A. Pour garder un chantier lisible, je repère volontiers les navettes en orange et le retour lampe en violet, mais je considère ces couleurs comme un repère pratique, pas comme une preuve absolue. Sur un montage ancien, il faut parfois reconstruire la logique du circuit fil par fil, sans présumer de l’existant. Une fois ce va-et-vient maîtrisé, le vrai piège devient souvent la fonction du troisième conducteur quand on change de modèle.
Ce qui change avec un interrupteur lumineux ou témoin
Un interrupteur lumineux ou témoin ne se câble pas comme un simple va-et-vient standard. Chez Legrand, la logique est claire : la version lumineuse et la version témoin n’ont pas les mêmes besoins électriques, et la présence du neutre peut devenir indispensable selon la fonction choisie. C’est souvent là que le remplacement “à l’identique” échoue, parce qu’un ancien mécanisme fonctionnait sans conducteur que le nouveau modèle réclame pourtant.
| Fonction | Rôle du troisième conducteur | Usage le plus pertinent | Point de vigilance |
|---|---|---|---|
| Lumineux | Alimente le voyant pour repérer l’interrupteur dans le noir | Escalier, couloir, cave, garage | Vérifier que la phase est bien disponible au poste de commande |
| Témoin | Permet d’indiquer l’état de la lampe | Jardin, local technique, pièce de passage | Le neutre est souvent nécessaire pour alimenter le voyant |
| Connecté ou détecteur | Alimente l’électronique interne du module | Domotique, éclairage automatisé, rénovation fonctionnelle | Le neutre est très souvent requis, sinon il faut changer d’architecture |
Je vérifie donc toujours le contenu réel de la boîte avant de commander un mécanisme. Si le neutre n’est pas présent, je préfère soit un modèle compatible sans neutre, soit une solution radio, soit un autre point de raccordement si l’installation le permet vraiment. Forcer un modèle témoin sur un câblage qui ne lui correspond pas revient presque toujours à ajouter de la complexité pour un résultat médiocre. Et c’est précisément pour éviter ça qu’il faut connaître les erreurs les plus courantes avant de serrer la dernière borne.
Les erreurs de câblage que je vois le plus souvent
Les pannes sur ce type de montage viennent rarement d’un grand défaut théorique. Elles viennent plutôt d’un détail banal : une borne mal serrée, un conducteur mal identifié, une terre oubliée ou un mécanisme choisi sans vérifier la compatibilité réelle. Promotelec rappelle d’ailleurs qu’il faut couper l’électricité en amont et contrôler l’absence de tension avec un VAT avant toute intervention. C’est le réflexe qui évite les accidents, mais aussi beaucoup de démontages inutiles.
- Confondre neutre et retour lampe : la lampe ne fonctionne plus correctement, ou le voyant du mécanisme se comporte de façon incohérente.
- Se fier uniquement aux couleurs : sur une installation ancienne, la couleur peut tromper, surtout si des reprises ont été faites au fil du temps.
- Mal serrer les bornes : un conducteur qui flotte finit par chauffer, grésiller ou provoquer un faux contact.
- Laisser du cuivre apparent : quelques millimètres en trop suffisent pour créer un risque au fond de la boîte.
- Utiliser un modèle incompatible : un interrupteur témoin installé sans neutre est une source classique de dysfonctionnement.
- Tester sous tension trop tôt : on gagne dix secondes et on perd souvent une heure de diagnostic ensuite.
Quand je vois un interrupteur qui grésille, chauffe ou déclenche un comportement étrange, je ne cherche pas à “insister un peu plus fort”. Je reviens au schéma, je reprends l’identification conducteur par conducteur, puis je refais le montage proprement. Si le câblage est ancien ou peu lisible, la meilleure économie reste souvent de s’arrêter avant l’erreur suivante. Cette logique est encore plus utile quand on hésite entre garder le montage existant ou passer à une solution différente.
Quand je préfère une autre solution qu’un simple câblage à trois fils
Le bon choix n’est pas toujours de reproduire l’existant. En rénovation, je regarde d’abord le nombre de points de commande, la place dans la boîte et la présence du neutre. Si l’un de ces paramètres manque, un va-et-vient classique n’est pas forcément la meilleure réponse, même si c’est la solution la plus connue.
| Situation | Solution que je privilégie | Pourquoi |
|---|---|---|
| Deux points de commande | Va-et-vient classique | Simple, robuste et facile à dépanner |
| Trois points de commande ou plus | Télérupteur | Le câblage reste plus clair et plus évolutif |
| Absence de neutre dans la boîte | Modèle sans voyant ou commande radio | Évite de tirer un conducteur supplémentaire |
| Couloir, garage ou escalier sombre | Interrupteur lumineux ou témoin | Le repérage devient immédiat dans le noir |
| Projet de domotique | Interrupteur connecté compatible | Permet scénarios, programmation et pilotage à distance |
Dans une rénovation, je privilégie presque toujours la solution qui simplifie la maintenance future, pas seulement celle qui “marche ce soir”. Si la boîte est trop petite, si l’isolant est fatigué ou si les repères sont absents, je préfère une architecture plus propre plutôt qu’un bricolage de bornes serrées au millimètre. C’est souvent là que se fait la vraie différence entre une installation qui tient et une installation qu’il faudra rouvrir rapidement.
Le contrôle final qui évite les mauvaises surprises
Avant de refermer la plaque, je vérifie systématiquement quatre points : la phase est bien sur la borne commune prévue, les navettes ou le retour lampe correspondent au schéma du fabricant, la terre reste protégée et aucun conducteur dénudé ne dépasse. Si le montage reste ambigu, si l’interrupteur grésille ou si l’installation date d’une époque où les couleurs n’étaient pas respectées, je n’insiste pas. Je fais valider le câblage par un professionnel qualifié, parce qu’un éclairage qui fonctionne “presque bien” finit souvent par poser un vrai problème de sécurité ou de confort.
Le bon réflexe, au fond, est très simple : identifier le rôle exact de chaque conducteur, choisir un mécanisme compatible avec ce rôle, puis tester proprement avant de remonter. Quand ces trois étapes sont respectées, un branchement d’interrupteur à trois fils devient un chantier net, lisible et durable, au lieu d’un dépannage provisoire qu’on regrette quelques jours plus tard.
