Les repères à garder en tête avant de toucher au tableau
- 20 A maximum pour le circuit spécialisé du lave-vaisselle, avec 2,5 mm² minimum.
- Le lave-vaisselle doit être sur un circuit dédié, sans autre appareil gourmand sur la même ligne.
- Dans le tableau, il faut distinguer le disjoncteur divisionnaire qui protège le circuit et l’interrupteur différentiel 30 mA qui protège les personnes.
- Un logement doit comporter au moins deux interrupteurs différentiels 30 mA, dont un type A minimum.
- Pour ce circuit, type AC ou type A conviennent ; en pratique, je privilégie souvent le type AC pour rester simple et cohérent.
- En cas de déclenchements répétés, la cause vient souvent d’une fuite à la terre, d’un câblage abîmé ou d’une résistance fatiguée.
Ce que protège vraiment le tableau autour du lave-vaisselle
Je vois encore trop souvent ces deux protections confondues. Le disjoncteur divisionnaire protège le circuit contre la surcharge et le court-circuit, tandis que l’interrupteur différentiel protège les personnes contre les fuites de courant. Pour un lave-vaisselle, les deux sont complémentaires, pas interchangeables.
| Élément | Rôle | Valeur courante | Ce que ça change concrètement |
|---|---|---|---|
| Disjoncteur divisionnaire | Protège les câbles et l’appareil | 20 A max | Il coupe si la ligne est surchargée ou en court-circuit. |
| Interrupteur différentiel | Protège les personnes | 30 mA | Il coupe dès qu’une fuite de courant devient dangereuse. |
| Conducteurs | Transportent l’énergie | 2,5 mm² minimum | La section doit être cohérente avec le calibre du disjoncteur. |
| Raccordement | Alimente l’appareil | 1 circuit dédié | Le lave-vaisselle ne doit pas partager sa ligne avec un autre gros consommateur. |
Autre point essentiel : un lave-vaisselle est un appareil de classe I, donc relié à la terre. En pratique, je pars sur une prise 2P+T ou une sortie de câble adaptée, jamais sur un montage improvisé sans terre. Avec ce découpage en tête, le choix du calibre devient beaucoup plus simple.
Le bon calibre et la bonne section pour la ligne du lave-vaisselle
La règle utile est nette : pour ce circuit spécialisé, je retiens 20 A maximum avec 2,5 mm² minimum. C’est le standard qui revient dans les installations résidentielles conformes, parce qu’il couvre correctement la plupart des lave-vaisselle domestiques sans surdimensionner inutilement la ligne.
| Configuration | Recommandation | Pourquoi je la retiens |
|---|---|---|
| Lave-vaisselle | Disjoncteur 20 A + câble 2,5 mm² | C’est le couple de référence pour un circuit spécialisé. |
| Branchement | 1 appareil par circuit | On évite les partages de charge et les déclenchements inutiles. |
| Protection de la cuisine | Le lave-vaisselle ne doit pas être repiqué sur une rangée de prises déjà chargée | Les petits gains de câblage se transforment souvent en problèmes d’exploitation. |
| Ce qui n’est pas adapté | Le 32 A et le 6 mm² | Ce calibre est réservé aux plaques de cuisson, pas à ce circuit. |
Je recommande aussi de prévoir une seule prise de courant avec terre par circuit spécialisé ou une sortie de câble selon l’implantation. Si la cuisine est en rénovation, c’est souvent le bon moment pour vérifier que la ligne est vraiment dédiée et que rien n’a été ajouté “en passant”. Une fois ce cadre fixé, il faut raccorder le circuit proprement.
Raccorder un circuit dédié sans bricoler la protection
Sur le terrain, la bonne méthode n’a rien de spectaculaire : on coupe l’alimentation, on vérifie l’absence de tension, puis on crée ou vérifie une ligne séparée jusqu’au point de branchement du lave-vaisselle. Le plus important n’est pas la vitesse, mais la cohérence entre le tableau, le câble et la prise finale.- Couper le courant au disjoncteur général et contrôler l’absence de tension avant toute intervention.
- Réserver un départ dédié dans le tableau pour le lave-vaisselle, sans le mélanger avec une autre charge.
- Poser un disjoncteur 20 A sur la rangée correspondante.
- Faire partir une ligne en 2,5 mm² jusqu’à une prise 2P+T ou une sortie de câble adaptée.
- Raccorder phase, neutre et terre proprement, sans repiquage hasardeux.
- Identifier clairement le circuit dans le tableau pour éviter toute confusion lors d’une maintenance future.
Je déconseille les montages où le lave-vaisselle est ajouté sur une multiprise sous l’évier ou sur un circuit cuisine déjà saturé. Ce type de solution “rapide” peut fonctionner un temps, mais elle complique la protection et brouille le diagnostic en cas de panne. Une ligne dédiée, elle, simplifie tout : sécurité, entretien et recherche de défauts.

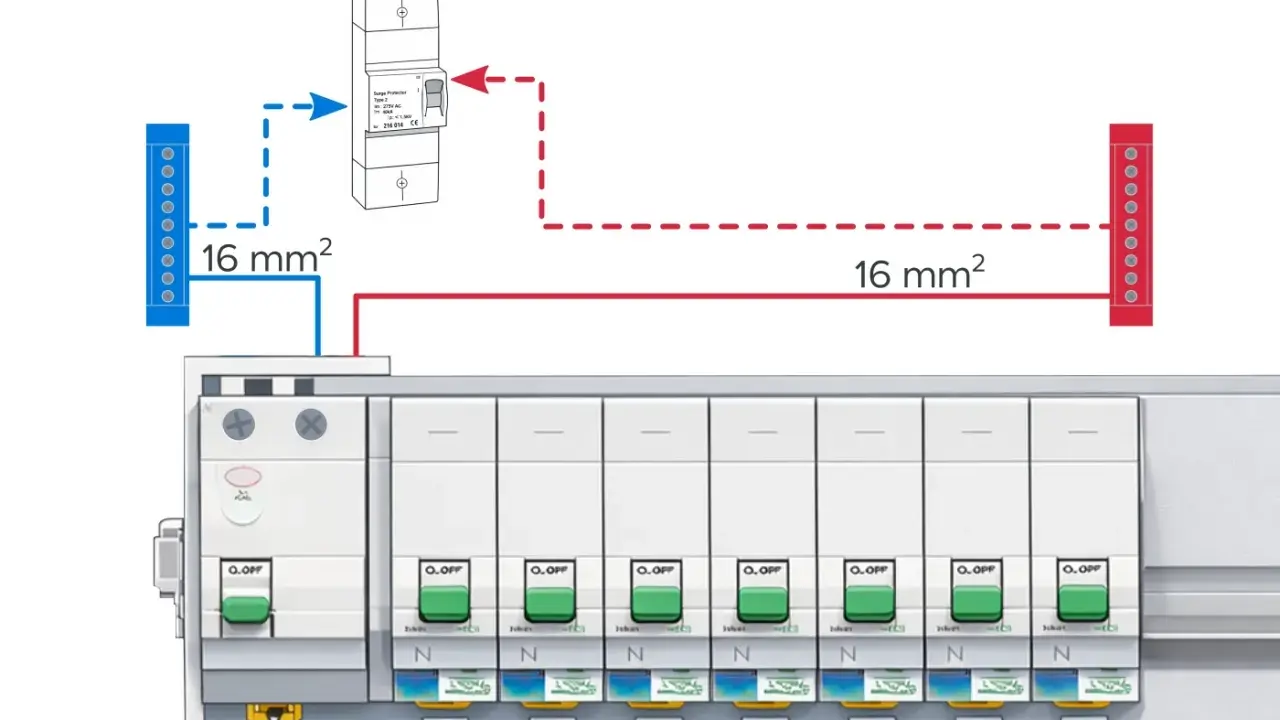

Choisir le bon différentiel et le bon emplacement dans la rangée
Le tableau ne se résume pas à une série de disjoncteurs alignés. Pour être cohérent, il faut aussi répartir les circuits sous des interrupteurs différentiels 30 mA. En France, un logement doit en avoir au moins deux, avec un type A minimum, et chaque différentiel peut protéger jusqu’à 8 circuits au maximum.
| Type de différentiel | Usage | Mon avis pratique pour un lave-vaisselle |
|---|---|---|
| Type AC | Circuits courants et électroménager standard | Je le choisis volontiers pour le lave-vaisselle quand la rangée est simple et bien répartie. |
| Type A | Circuits spécialisés avec composants électroniques ou courants résiduels particuliers | Il est compatible, mais je ne le considère pas indispensable pour ce seul appareil. |
| 30 mA | Sensibilité de protection des personnes | Le seuil à respecter pour une installation résidentielle classique. |
Le vrai sujet n’est pas de mettre le “plus technique” possible, mais de répartir intelligemment les circuits. Si tout est regroupé sous un seul différentiel, une fuite ou un défaut peut couper une grande partie de la cuisine. Je préfère une logique plus simple : une rangée bien pensée, des circuits spécialisés clairement séparés et un différentiel qui ne devient pas le point de fragilité de toute la zone. C’est cette organisation qui rend le tableau plus fiable au quotidien.
Quand la protection déclenche, il faut lire le symptôme
Un appareil qui fait tomber la protection n’est pas forcément “mort”. Le comportement du déclenchement donne souvent une piste très utile. C’est là que je m’intéresse au moment précis où ça coupe : au démarrage, pendant la chauffe, au remplissage ou quand la porte bouge.
| Symptôme | Cause probable | Réflexe utile |
|---|---|---|
| Le disjoncteur 20 A saute immédiatement | Court-circuit, câble abîmé, composant interne en défaut | Couper l’appareil, ne pas réarmer en boucle et faire vérifier la ligne. |
| Le différentiel 30 mA déclenche après quelques secondes | Fuite à la terre, humidité dans un composant, résistance fatiguée | Vérifier la terre, l’état du branchement et l’humidité autour de l’appareil. |
| Ça saute surtout pendant la chauffe | Résistance de chauffe ou isolement dégradé | Suspicion forte sur le lave-vaisselle lui-même, pas seulement sur le tableau. |
| Le défaut apparaît quand on ferme ou ouvre la porte | Faisceau interne pincé ou conducteur endommagé | Arrêter l’usage et faire contrôler le câblage de l’appareil. |
Si la protection retombe après chaque réarmement, je considère que le problème est réel et je n’insiste pas. Réarmer plusieurs fois pour “voir si ça tient” n’aide pas, et peut au contraire aggraver un défaut existant. Une ligne dédiée bien faite permet justement de distinguer plus vite un souci d’installation d’un souci d’appareil.
Ce que je contrôle avant de remettre l’installation en service
Sur une installation ancienne, je ne m’arrête jamais au seul calibre du disjoncteur. J’inspecte aussi la terre, la cohérence du tableau, l’état des conducteurs et la place disponible sur la rangée. C’est souvent là que se cachent les défauts les plus pénibles à diagnostiquer.
- Le circuit est-il vraiment dédié ? Si d’autres appareils sont branchés dessus, il faut reprendre la ligne.
- La terre est-elle correcte ? Sans terre fiable, un appareil de cuisine n’est pas protégé comme il devrait l’être.
- Le tableau a-t-il assez de place ? Un ajout mal logé finit souvent par devenir une source d’erreur.
- Le différentiel est-il testé ? Le bouton test doit être actionné régulièrement, idéalement une fois par mois.
- Le circuit est-il repéré ? Un étiquetage clair évite les interventions à l’aveugle plus tard.
Si le tableau est plein, ancien, équipé de fusibles ou si la terre n’est pas fiable, je ne chercherais pas à “composer” avec ce qui existe déjà. Sur ce type de circuit, la bonne décision est souvent de reprendre la ligne proprement plutôt que d’ajouter un bricolage de plus. C’est la seule façon d’avoir une protection cohérente, durable et facile à maintenir dans le temps.
