La protection d’un circuit de prises ne se résume pas à choisir un appareil “assez fort” et à le clipser dans le tableau. Le bon réglage doit protéger les conducteurs, limiter les surchauffes et couper vite en cas de défaut, sans déclencher pour un simple usage normal. C’est précisément ce qui fait la différence entre une installation rassurante et une installation qui fatigue au moindre appareil branché.
Dans cet article, je vous montre comment fonctionne cette protection, comment lire les calibres usuels, ce qu’il faut vérifier dans le tableau électrique et quelles erreurs je vois le plus souvent sur les circuits de prises. L’idée est simple: vous donner une lecture claire et concrète, utile aussi bien pour une rénovation que pour un contrôle de l’existant.
Les points clés à retenir pour protéger correctement les prises
- Le disjoncteur protège le circuit contre la surcharge et le court-circuit, pas contre toutes les fuites de courant.
- La protection des personnes repose en amont sur un interrupteur différentiel 30 mA.
- En pratique, on retient souvent 16 A maximum pour 8 prises en 1,5 mm², ou 20 A maximum pour 12 prises en 2,5 mm².
- Un déclenchement répété signale presque toujours un vrai problème: surcharge, appareil défectueux ou câblage mal dimensionné.
- Augmenter le calibre “pour que ça tienne” est une mauvaise idée: cela peut mettre le câble en danger.
- Le tableau doit rester lisible, bien repéré et réparti pour éviter qu’un seul défaut coupe tout le logement.
À quoi sert réellement la protection d’un circuit de prises
Je vois souvent une confusion de base: on parle du “disjoncteur des prises” comme s’il protégeait tout, alors qu’il a un rôle bien précis. Son job principal est de protéger le circuit lui-même, donc les fils, les connexions et les prises, contre un excès de courant. Si l’intensité monte trop haut trop longtemps, le câble chauffe, l’isolant vieillit plus vite, et le risque devient réel.
Le disjoncteur coupe dans deux cas majeurs: la surcharge, quand trop d’appareils consomment en même temps pendant une durée prolongée, et le court-circuit, quand deux conducteurs entrent brutalement en contact. Dans les deux cas, il intervient avant que le défaut ne dégénère. En revanche, il ne remplace pas la protection des personnes: pour cela, il faut un dispositif différentiel 30 mA en amont du circuit.Autrement dit, le disjoncteur protège le “chemin” du courant, tandis que le différentiel surveille les fuites vers la terre. Cette distinction paraît technique, mais elle change tout au moment du diagnostic. C’est justement ce qui permet de comprendre comment l’appareil réagit quand quelque chose ne va pas.
Comment il déclenche quand quelque chose ne va pas
Dans un logement, on rencontre le plus souvent des disjoncteurs modulaires de courbe C. Ce choix n’est pas anodin: il tolère les petits appels de courant au démarrage de certains appareils, tout en restant réactif face à un défaut net. Sur les circuits de prises, c’est généralement le compromis le plus logique en habitat résidentiel.
La partie thermique
La protection thermique réagit à une surcharge. Si vous branchez plusieurs appareils gourmands sur le même circuit et que le courant reste trop élevé, l’élément thermique du disjoncteur chauffe progressivement puis finit par couper. Le délai n’est pas immédiat, et c’est normal: il faut éviter les coupures intempestives lors de démarrages courts, tout en protégeant le câble si la surcharge dure.
Lire aussi : Fusible ou disjoncteur - Votre tableau est-il sûr ?
La partie magnétique
Le déclenchement magnétique, lui, est presque instantané. Il intervient lors d’un court-circuit franc, quand le courant grimpe brutalement. C’est cette réactivité qui limite les dégâts sur le circuit et réduit le risque d’échauffement localisé. En pratique, c’est souvent ce comportement qui sauve l’installation d’un défaut violent.
Quand un disjoncteur déclenche, je regarde donc d’abord la nature du défaut: surcharge progressive, appel de courant un peu trop ambitieux, ou vrai incident électrique. Cette lecture évite les mauvais diagnostics et permet de choisir le bon calibre plutôt que de bricoler une solution de façade. Une fois ce principe posé, la vraie question devient: quel calibre faut-il pour un circuit de prises donné?
Quel calibre choisir pour un circuit de prises

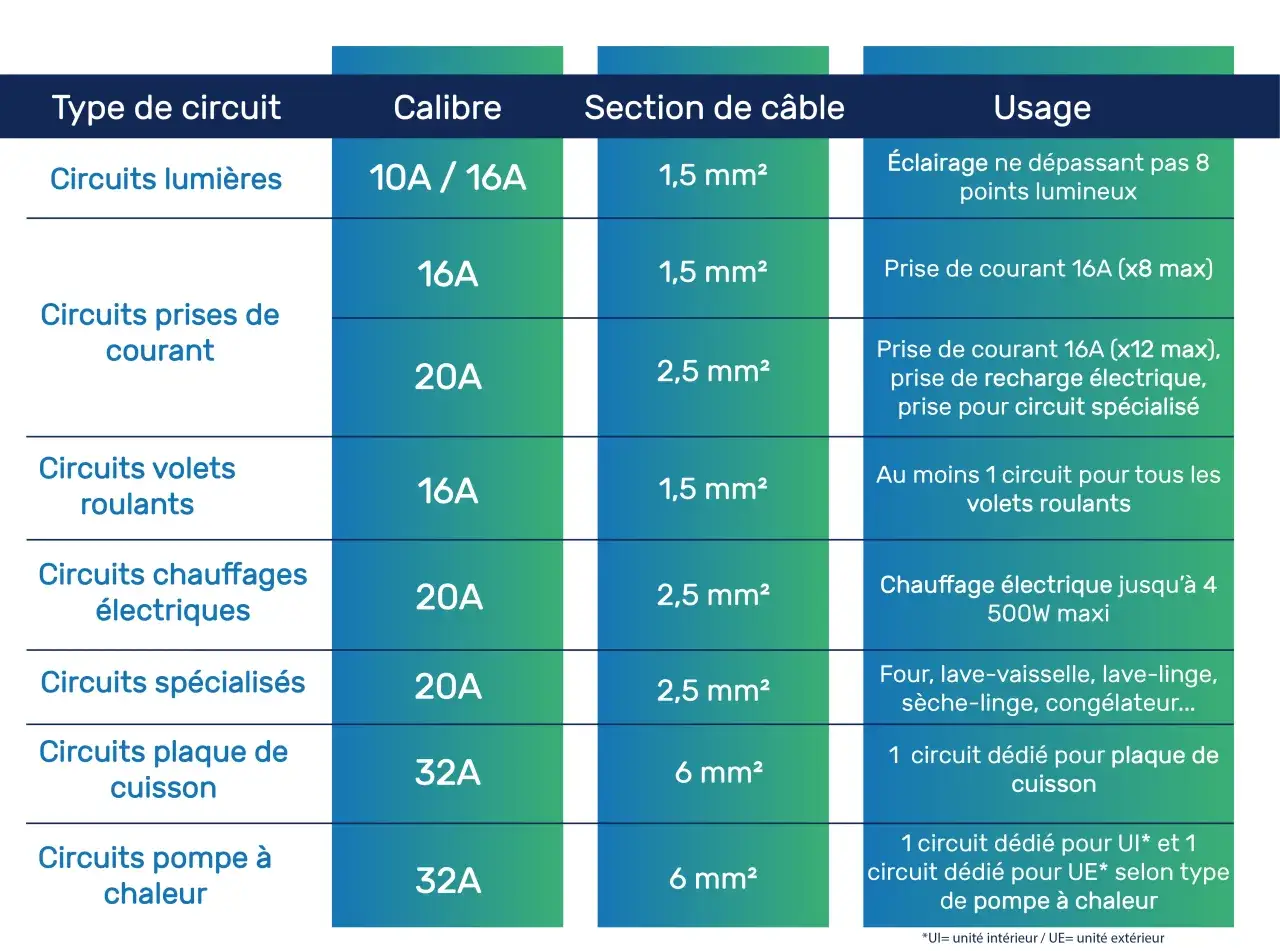

Legrand rappelle un repère pratique simple: en habitation, un circuit de prises peut être protégé par un 16 A maximum pour 8 prises en 1,5 mm², ou par un 20 A maximum pour 12 prises en 2,5 mm². C’est la base la plus utile à retenir, parce qu’elle relie directement le calibre du disjoncteur à la section des conducteurs et au nombre de points d’utilisation.Je conseille toujours de regarder le circuit dans son ensemble, pas seulement le nombre de socles visibles. Une prise derrière un meuble, une multiprise permanente ou un appareil laissé en veille peuvent peser plus lourd qu’on ne l’imagine. Le bon dimensionnement dépend donc à la fois de la section, du calibre et de l’usage réel.
| Configuration | Section des conducteurs | Calibre maximal | Nombre de prises maximum | Usage courant |
|---|---|---|---|---|
| Circuit standard léger | 1,5 mm² | 16 A | 8 | Chambre, séjour, bureau, prises peu sollicitées |
| Circuit standard renforcé | 2,5 mm² | 20 A | 12 | Pièce de vie plus chargée, besoin de réserve de puissance |
| Prises dédiées à la cuisine | 2,5 mm² | 20 A | 6 | Petits appareils du plan de travail, usage ciblé |
Ce tableau donne une lecture pratique, mais il ne remplace pas l’analyse du circuit réel. Si la ligne alimente un appareil puissant ou un ensemble de prises très sollicité, je préfère une approche plus conservatrice et un repérage clair au tableau. Dans une installation bien pensée, le calibre n’est jamais choisi au hasard: il s’inscrit dans une architecture de protection cohérente.
Ce qu’il faut vérifier dans le tableau électrique

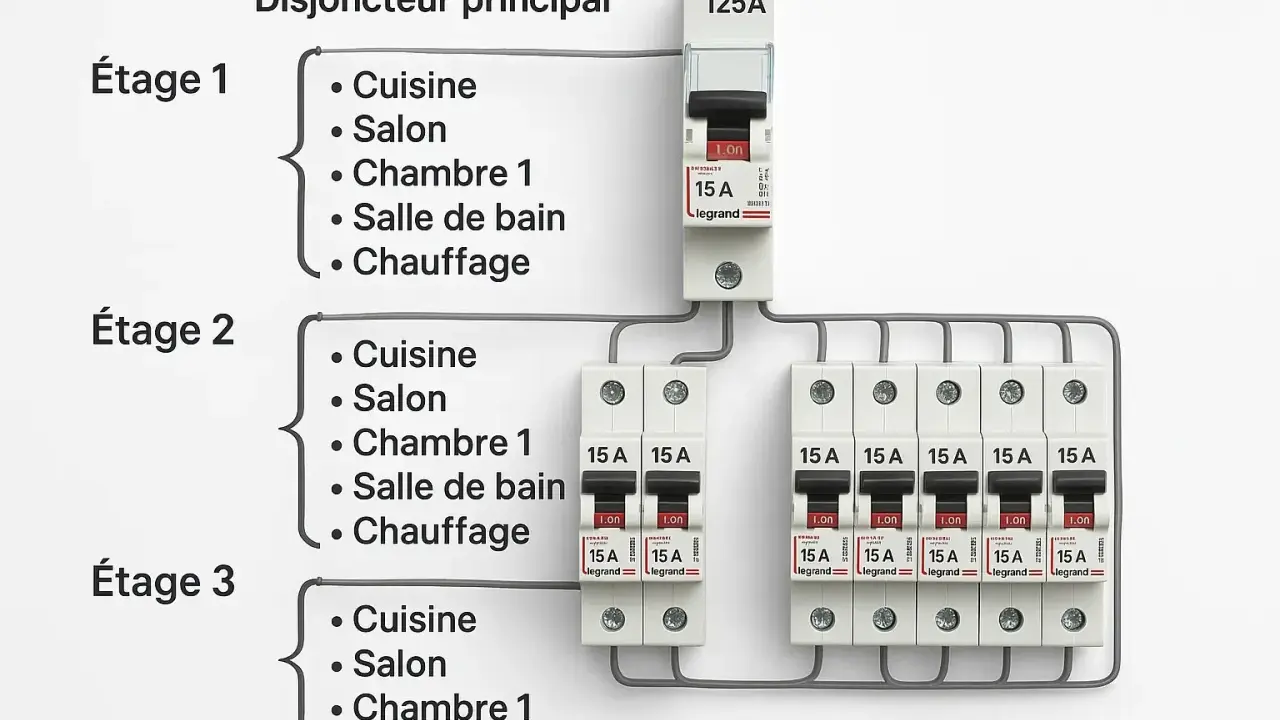

Promotelec rappelle un principe essentiel: le tableau doit associer une protection des personnes et une protection des circuits. En clair, le différentiel 30 mA se place en tête d’un groupe de départs, puis chaque circuit reçoit son disjoncteur divisionnaire dédié. C’est cette organisation qui rend l’installation à la fois sûre et exploitable en cas de panne.
| Appareil | Ce qu’il protège | Ce qu’il détecte | Où il se place |
|---|---|---|---|
| Interrupteur différentiel 30 mA | Les personnes | Les fuites de courant vers la terre | En tête d’un groupe de circuits |
| Disjoncteur divisionnaire | Le circuit et ses conducteurs | Les surcharges et les courts-circuits | Sur chaque circuit de prises |
| Disjoncteur différentiel | Les personnes et le circuit | Les fuites de courant, les surcharges et les courts-circuits | Sur certains circuits ou équipements spécifiques |
Dans la pratique, je conseille de répartir les circuits de prises sur plusieurs différentiels pour éviter qu’un seul défaut coupe tout le logement. Il faut aussi un repérage propre: un étiquetage lisible, une logique par pièce ou par usage, et pas de circuits “mystères” qu’on découvre au hasard quand ça saute. Plus le tableau est clair, plus le diagnostic est rapide.
Cette logique de tableau marche bien… à condition d’éviter les erreurs qui font déclencher la protection avant même qu’un vrai défaut soit identifié. C’est souvent là que les problèmes commencent.
Les erreurs que je rencontre le plus souvent
Voici les situations qui reviennent le plus dans les logements, et qui expliquent une bonne partie des déclenchements répétés:
- Monter le calibre “pour être tranquille” alors que la section de câble ne suit pas. C’est l’erreur la plus dangereuse, parce qu’elle déplace le problème au lieu de le résoudre.
- Multiplier les multiprises sur un même circuit. Le risque n’est pas seulement électrique: c’est aussi mécanique, avec des contacts fatigués et des échauffements localisés.
- Mélanger trop d’usages lourds sur une même ligne. Un aspirateur, un grille-pain et un micro-ondes sur le même circuit, ce n’est pas la même chose qu’un circuit de prises pour lampes et chargeurs.
- Confondre le disjoncteur et le différentiel. Si c’est le différentiel qui saute, le problème n’est pas le même que si c’est le disjoncteur divisionnaire.
- Négliger un serrage ou une connexion vieillissante. Un mauvais contact peut faire chauffer la ligne, puis provoquer un déclenchement ou un défaut plus sérieux.
Quand le circuit déclenche, je procède toujours de la même façon: je débranche tout, je réarme, puis je rebranche un appareil à la fois. Si ça tient à vide mais pas avec un appareil précis, le suspect est vite trouvé. Si ça déclenche même sans charge, le problème vient plutôt du câblage, d’une prise abîmée ou d’un défaut dans le tableau. Cette méthode simple évite de tirer des conclusions trop rapides.
Les cas particuliers qui justifient une protection dédiée
Tous les circuits de prises ne se ressemblent pas. Une cuisine, un garage, une terrasse ou un atelier ne demandent pas le même niveau d’attention qu’une chambre ou un séjour. Dans ces zones, j’essaie toujours de raisonner “usage + environnement + entretien” plutôt que de me limiter au nombre de socles.
- La cuisine concentre les appareils puissants et les usages simultanés. Un circuit dédié, bien repéré, limite les coupures en cascade et évite les montages trop chargés.
- L’extérieur impose une vraie vigilance sur l’étanchéité, l’indice de protection des appareillages et la présence d’un différentiel 30 mA adapté. Le disjoncteur seul ne suffit pas à compenser un matériel mal choisi.
- Le garage ou l’atelier voit souvent passer des outils à moteur, des rallonges et des charges ponctuelles plus élevées. Je préfère y prévoir une marge de conception plutôt que d’exploiter le circuit au maximum en permanence.
- Les zones sensibles ou les logements rénovés par étapes peuvent aussi profiter de dispositifs de protection contre les défauts d’arc, désormais recommandés pour certains circuits de prises dans des lieux critiques.
Ce sont précisément ces cas particuliers qui montrent les limites d’une lecture trop théorique. La bonne protection n’est pas celle qui existe “sur le papier”, mais celle qui colle à l’usage réel du logement et à son environnement. Et avant de refermer le tableau, je vérifie toujours quelques points très concrets.
Les trois vérifications que je fais avant de refermer un tableau
Je termine toujours par une vérification simple, parce qu’elle évite beaucoup d’interventions inutiles ensuite:
- Le couple section et calibre est cohérent avec le circuit de prises concerné.
- Le différentiel 30 mA protège bien le groupe de circuits, et son bouton test fonctionne.
- Le repérage du tableau permet d’identifier immédiatement la ligne qui déclenche, sans ouvrir tout le logement au hasard.
Si un circuit de prises déclenche encore après ça, je ne cherche pas à le “faire tenir” avec un calibre plus fort. Je cherche la cause: appareil défectueux, surcharge réelle, connexion fatiguée ou erreur de câblage. C’est cette discipline qui garantit une installation durable, lisible et vraiment protectrice, bien plus qu’un simple chiffre affiché sur la manette du disjoncteur.
