Mesurer le courant - Brancher un ampèremètre en série sans erreur

Brancher un ampèremètre en série n’est pas un détail de schéma, c’est la condition pour mesurer le courant réel sans déformer le circuit. Dans cet article, je vais expliquer pourquoi ce branchement est indispensable, comment le réaliser proprement, quels réglages vérifier avant d’alimenter le montage et quand une pince ampèremétrique est plus pertinente qu’un branchement direct.

Je vais aussi pointer les erreurs de câblage qui reviennent le plus souvent, surtout sur les circuits domestiques, l’éclairage basse tension et les petites installations de domotique. L’objectif est simple: vous donner une méthode claire, sûre et directement exploitable sur le terrain.

Pourquoi l’ampèremètre se branche en série

Je pars toujours d’un principe simple: pour mesurer un courant, l’appareil doit être traversé par le même courant que la charge. C’est exactement ce que permet le branchement en série. Dans cette configuration, l’ampèremètre se place sur le trajet du courant, comme un maillon du circuit, et non à côté du circuit.

Cette logique tient à la nature même de la mesure. Un ampèremètre possède une résistance interne très faible, afin de ne pas perturber le fonctionnement du montage. Cette résistance n’est pas nulle pour autant: elle crée une petite chute de tension, appelée tension de charge ou burden voltage, qui peut déjà compter sur des circuits basse tension. Plus la tension disponible est faible, plus cette perturbation devient visible.

À l’inverse, un branchement en dérivation n’a pas de sens ici. Si je mets l’ampèremètre en parallèle, je lui offre une voie alternative au courant, ce qui fausse la lecture et peut même créer une situation dangereuse selon la source et la plage choisie. Le voltmètre, lui, se branche différemment: il se raccorde en parallèle parce qu’il mesure une différence de potentiel, pas un courant.

Une fois ce principe compris, la vraie question devient plus pratique: comment insérer l’appareil sans casser la logique du câblage ni abîmer le matériel ?

Ce qu’il faut vérifier avant de toucher au circuit

Avant d’ouvrir un conducteur, je vérifie quatre points: le type de courant, la valeur approximative attendue, la borne de mesure disponible sur l’appareil et la sécurité de l’intervention. Cette petite étape évite la majorité des mauvaises surprises.

• Courant continu ou alternatif : certains multimètres mesurent les deux, mais pas toujours avec les mêmes précautions ni sur les mêmes gammes.
• Intensité attendue : si je pense mesurer quelques milliampères sur une carte électronique, je ne choisis pas la même entrée que pour un départ d’éclairage ou une ligne d’alimentation plus chargée.
• Borne correcte : sur beaucoup de multimètres, la prise mA/µA sert aux faibles courants, tandis que l’entrée 10 A est réservée aux courants plus élevés, souvent avec une durée d’utilisation limitée.
• Protection interne : un fusible grillé dans l’entrée courant est un grand classique quand on oublie de changer de borne ou de calibre.

Sur une installation domestique, je conseille aussi de couper l’alimentation du circuit, de vérifier l’absence de tension avec un vérificateur adapté, puis de travailler seulement quand le câblage est réellement isolé. Sur une ligne 230 V, ce n’est pas une simple précaution de confort: c’est la base. Une fois ces vérifications faites, le branchement lui-même devient beaucoup plus lisible.

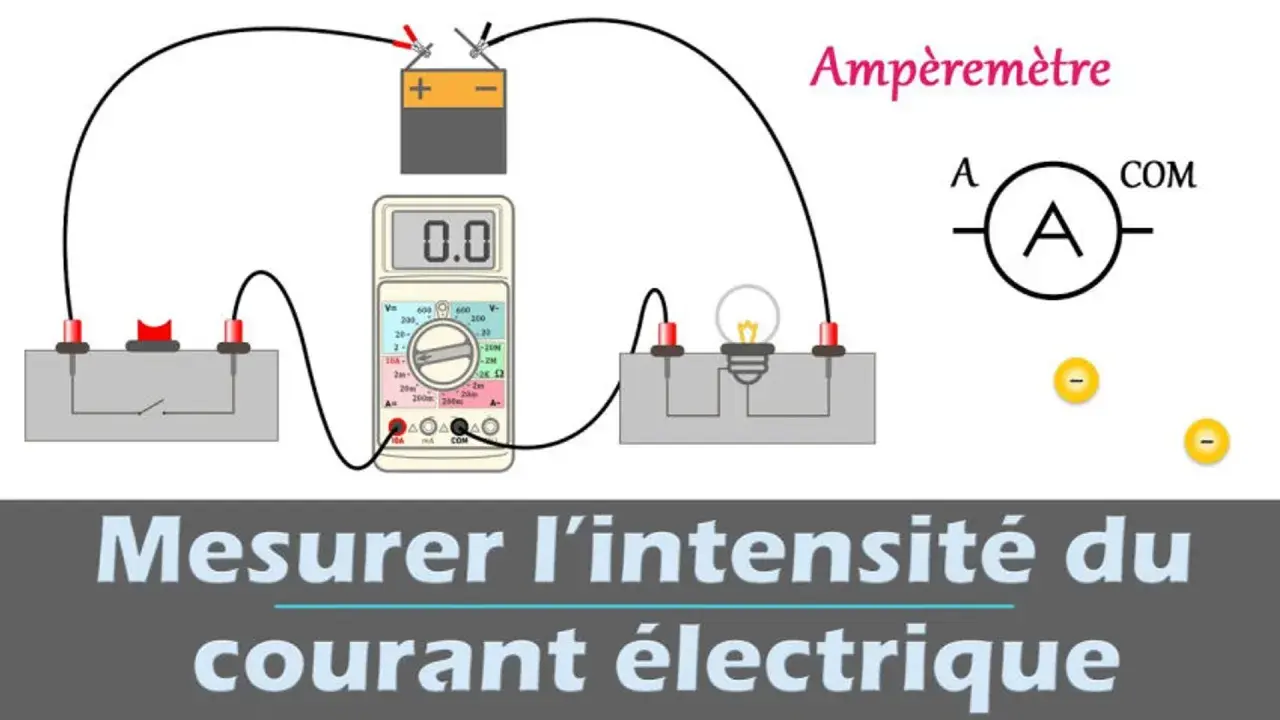

Raccorder le circuit pas à pas sans se tromper

Le branchement est simple si on le découpe en étapes nettes. Je préfère toujours procéder dans cet ordre, parce qu’il limite les erreurs de manipulation et les fausses mesures.

1. Je coupe l’alimentation du circuit et je m’assure qu’il n’y a plus de tension là où je vais intervenir.
2. J’ouvre le conducteur à l’endroit où je veux mesurer le courant. L’ampèremètre doit prendre la place d’un segment du circuit, pas venir se poser en plus.
3. Je branche le cordon noir sur COM et le cordon rouge sur l’entrée courant adaptée, souvent mA ou 10 A.
4. Je sélectionne le mode courant sur le multimètre, puis je démarre avec la gamme la plus haute si je n’ai pas une idée très sûre de l’intensité attendue.
5. Je referme le circuit, je remets sous tension et je lis la valeur affichée.
6. Si l’écran affiche une surcharge, un « OL » ou une valeur incohérente, j’arrête immédiatement et je revois le calibre, la borne et le sens de branchement.

En courant continu, le sens compte: la borne rouge du côté amont et la borne noire du côté aval donnent généralement une lecture positive, ce qui évite les signes « - » sur l’afficheur. En courant alternatif, la polarité est moins critique pour la valeur mesurée, mais je garde la même rigueur de câblage pour ne pas me tromper d’entrée ni de gamme.

Le détail qui change tout, ici, c’est de considérer l’appareil comme une portion du circuit et non comme un accessoire posé dessus. C’est là qu’on évite les erreurs les plus coûteuses.

Les erreurs de câblage qui reviennent le plus

Sur le terrain, je vois toujours les mêmes fautes. Elles sont faciles à éviter, mais elles apparaissent dès qu’on va trop vite ou qu’on confond mesure de tension et mesure de courant.

• Brancher l’ampèremètre en parallèle : c’est la faute la plus risquée, parce qu’elle détourne le courant et peut faire sauter le fusible de l’appareil.
• Oublier de déplacer le cordon rouge : si le câble reste sur la mauvaise borne, la mesure est impossible ou le fusible prend la charge à la place du circuit.
• Choisir une gamme trop basse : on obtient une surcharge ou une valeur instable au lieu d’une lecture exploitable.
• Ouvrir le mauvais conducteur : sur un montage complexe, le courant peut passer par une dérivation et contourner partiellement l’instrument.
• Négliger la tension de charge : sur les circuits basse tension, la chute introduite par l’appareil peut devenir non négligeable et modifier le comportement du montage.

Je me méfie particulièrement des petits circuits d’éclairage LED et des modules domotiques alimentés en faible tension. Sur ces systèmes, une chute de quelques dixièmes de volt peut déjà brouiller la lecture, voire perturber le fonctionnement d’un module sensible. C’est justement pour cela qu’il faut choisir le bon outil de mesure, pas seulement le bon schéma de branchement.

Multimètre, pince ampèremétrique ou appareil fixe

Le bon choix dépend surtout du contexte. Pour une mesure ponctuelle sur un petit montage, le multimètre reste simple et précis. Pour une intervention sur une ligne domestique ou un tableau, la pince ampèremétrique est souvent plus pratique. Pour une surveillance continue, un appareil fixe avec transformateur de courant ou shunt devient plus cohérent.

Je recommande souvent la pince dès qu’il faut mesurer une ligne de 230 V ou un départ qu’on ne veut pas interrompre longtemps. En revanche, dès qu’il s’agit de microcourants ou de petites cartes électroniques, le multimètre en série reste la méthode la plus directe. Le bon outil n’est donc pas le même selon qu’on travaille sur un éclairage de pièce, une alimentation basse tension ou un circuit de commande domotique.

Le réflexe que je garde pour une mesure propre et sûre

Si je devais résumer l’approche en une règle de terrain, ce serait celle-ci: je prépare, je calibre, j’insère, puis je vérifie. Ce rythme évite les branchements approximatifs et les lectures trompeuses. Dans un câblage domestique, surtout autour de l’éclairage et des automatismes, la propreté de la mesure compte autant que la valeur affichée.

Pour aller plus loin, je garde aussi deux habitudes simples: utiliser des cordons en bon état, bien serrés dans les bornes, et noter le calibre utilisé au moment de la mesure. Si le courant doit être contrôlé régulièrement, je préfère prévoir un point de mesure dédié ou une solution fixe plutôt que d’ouvrir le circuit à chaque contrôle. C’est plus propre, plus rapide et, sur une installation résidentielle, souvent plus sûr.
