Choisir le bon câble, ce n’est pas seulement une question de sécurité: c’est aussi ce qui évite les échauffements, les déclenchements intempestifs et les chutes de tension qui fatiguent l’éclairage ou les appareils. En habitation, je pars toujours d’un principe simple: on dimensionne d’abord la section du conducteur en mm², puis on vérifie l’intensité, la longueur du trajet et le mode de pose. Vous trouverez ici des repères concrets, des exemples chiffrés et les erreurs à éviter pour dimensionner correctement une installation domestique.
Les points essentiels pour choisir la bonne section de câble selon la charge
- En pratique, on dimensionne surtout la section, pas le diamètre extérieur du câble.
- La puissance de l’appareil permet d’estimer l’intensité, qui guide le choix de la section.
- En logement, les repères les plus courants restent 1,5 mm² pour l’éclairage, 2,5 mm² pour beaucoup de prises et 6 mm² pour les plaques de cuisson.
- La longueur du câble peut obliger à passer à la section supérieure, même si la charge semble modérée.
- En 2026, la série révisée de la NF C 15-100 reste la référence pour les logements neufs ou lourdement rénovés en France.

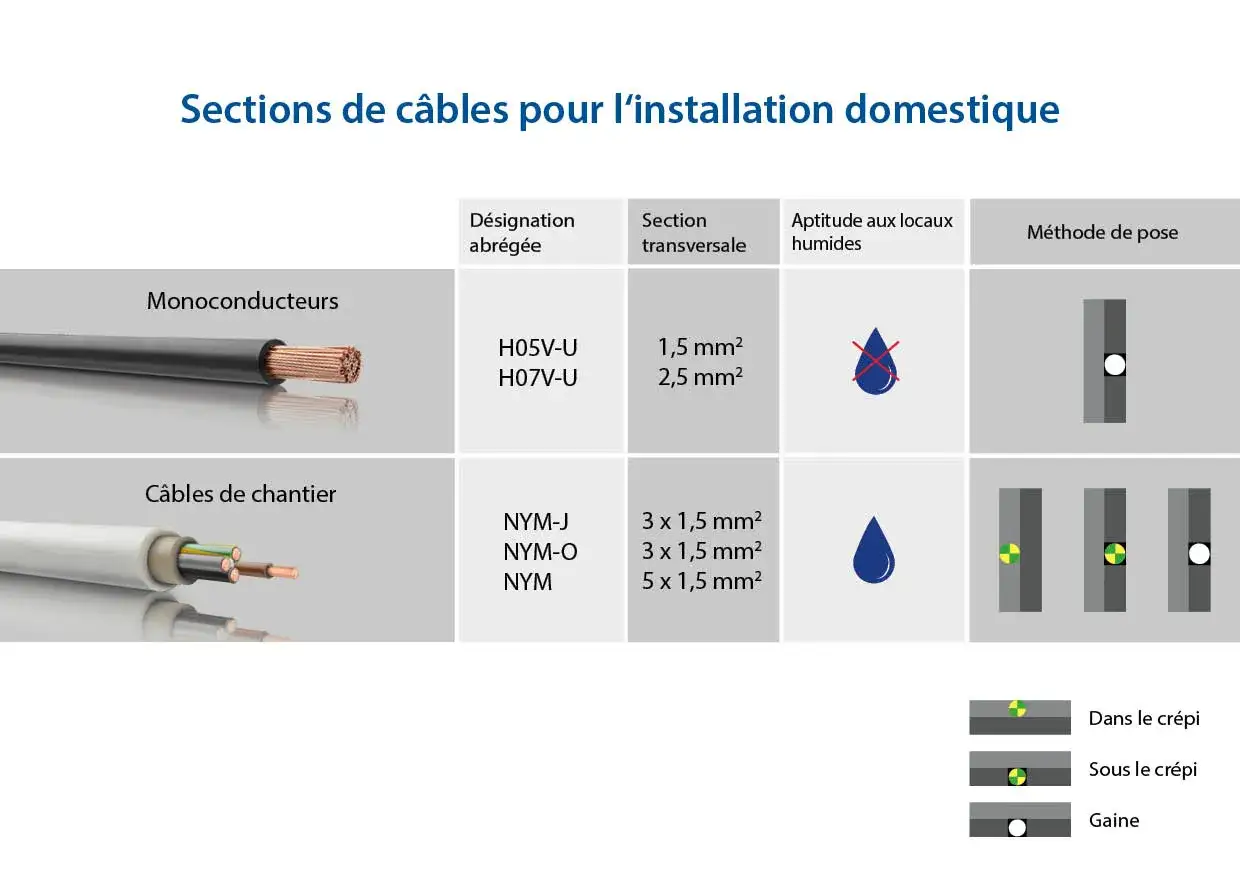

Le bon critère est la section, pas le diamètre extérieur
Le mot “diamètre” prête souvent à confusion. Dans une installation résidentielle, ce qui compte vraiment, c’est la section du conducteur, exprimée en mm². Deux câbles peuvent avoir un diamètre extérieur différent à cause de la gaine, du nombre d’âmes ou de la souplesse, tout en offrant la même capacité de transport du courant.
Je préfère donc raisonner en section utile du cuivre. Pour vous donner un repère visuel, voici l’équivalent approximatif du diamètre du cuivre nu pour quelques sections courantes. C’est pratique pour se représenter les choses, mais ce n’est pas l’outil de calcul principal.
| Section cuivre | Diamètre équivalent du conducteur nu | Usage courant en logement |
|---|---|---|
| 1,5 mm² | environ 1,38 mm | Éclairage, petits circuits |
| 2,5 mm² | environ 1,78 mm | Prises, appareils dédiés |
| 6 mm² | environ 2,76 mm | Plaques de cuisson, fortes charges |
| 10 mm² | environ 3,57 mm | Alimentation de tableau secondaire |
| 16 mm² | environ 4,51 mm | Liaison de puissance, alimentation principale |
Comment relier puissance, intensité et section
Pour choisir correctement un câble, je commence par estimer le courant. En monophasé 230 V, la logique simple est la suivante: I = P / U. Autrement dit, un appareil de 2 300 W tire environ 10 A, un circuit de 3 000 W tourne autour de 13 A, et une charge de 4 500 W approche les 20 A.
Cette conversion reste une approximation utile pour le résidentiel. Elle devient encore plus importante quand l’usage n’est pas purement résistif. Un chauffage électrique se comporte de manière assez prévisible, alors qu’un moteur, un compresseur ou une borne de recharge peut demander de tenir compte des pointes de démarrage, du fonctionnement continu ou du facteur de puissance.- Charge continue : l’échauffement compte davantage, car le câble transporte le courant pendant longtemps.
- Charge avec démarrage : la pointe de courant peut faire trébucher un circuit pourtant correct en régime stable.
- Charge intermittente : la section peut parfois rester modeste, à condition que la chute de tension soit maîtrisée.
Repères pratiques pour les circuits domestiques
Pour un logement standard, les repères restent assez stables. La série révisée de la NF C 15-100 en vigueur en 2026 confirme une approche très lisible: un circuit, un usage, une protection adaptée. Voici les valeurs que j’utilise comme base de travail avant de vérifier la longueur et le contexte de pose.
| Circuit | Section courante | Protection habituelle | Repère utile |
|---|---|---|---|
| Éclairage | 1,5 mm² | 16 A max | Jusqu’à 8 points lumineux par circuit |
| Prises générales | 1,5 mm² | 16 A max | Jusqu’à 8 prises |
| Prises générales | 2,5 mm² | 20 A max | Jusqu’à 12 prises |
| Prises de cuisine dédiées | 2,5 mm² | 20 A max | Jusqu’à 6 prises |
| Chauffage électrique | 2,5 mm² | 20 A max | Un circuit par tranche de 4 500 W |
| Plaques de cuisson | 6 mm² | 32 A max | Circuit dédié obligatoire |
| Alimentation d’un tableau secondaire | 10 mm² | Jusqu’à 40 A | Départ protégé au tableau principal |
Ce sont des repères de base, pas une invitation à brancher tout et n’importe quoi sur la même ligne. Dans ses guides, Legrand donne d’ailleurs des ordres de grandeur très proches pour les circuits d’éclairage, de prises et les plaques de cuisson. La vraie question arrive ensuite: que se passe-t-il quand le câble est long, ou quand il traverse un environnement moins favorable?
La longueur du câble peut imposer une section supérieure

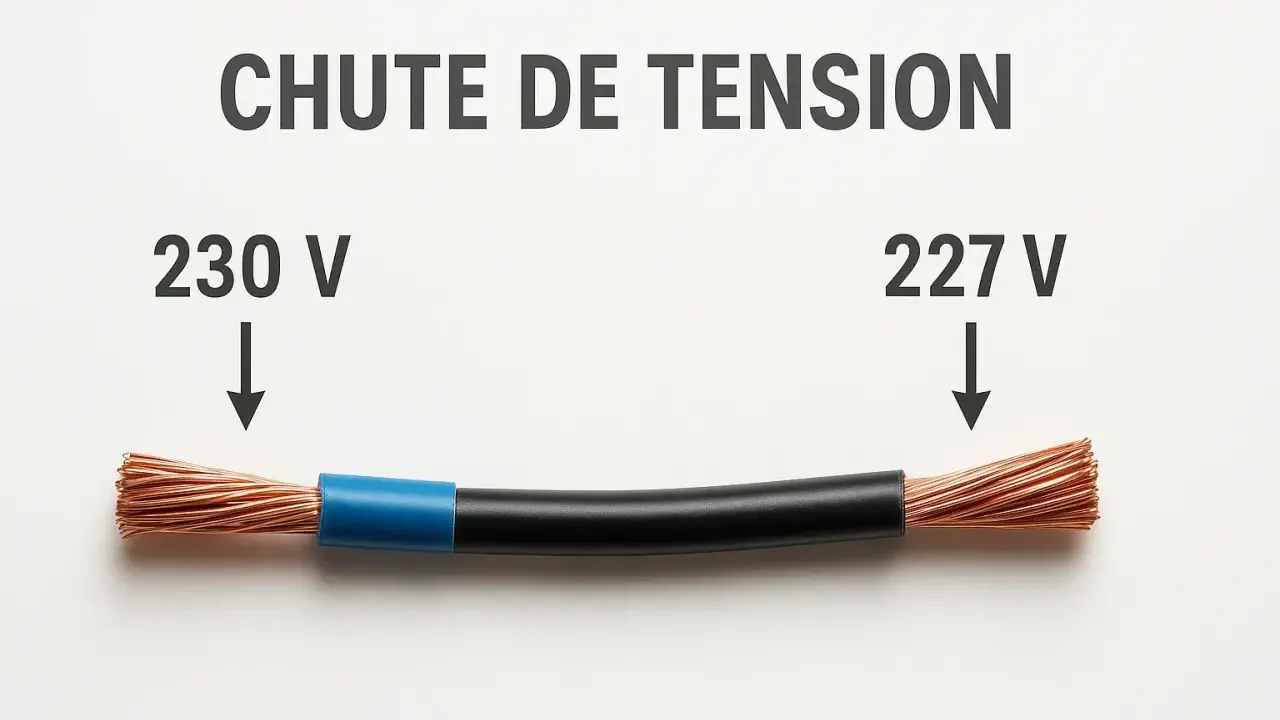

Un câble peut être acceptable du point de vue thermique et malgré tout poser problème en bout de ligne. C’est la chute de tension: plus le trajet est long, plus la tension disponible à l’arrivée baisse. En France, la NF C 15-100 retient classiquement une chute maximale de 3 % pour les circuits terminaux et de 5 % pour certains circuits non terminaux, comme une alimentation de tableau secondaire.
Concrètement, cela change vite le choix de section. Sur une ligne de 20 m aller, avec une charge de 20 A, du 2,5 mm² peut devenir trop juste pour rester dans une marge confortable. Passer à 4 mm², voire davantage selon le contexte, redonne de la réserve. Je vois souvent le même scénario dans les rénovations: le circuit “passe” en intensité, mais il devient médiocre dès qu’il alimente un point éloigné.
- Longueur importante : la section doit souvent être augmentée, même si le courant semble raisonnable.
- Pose en gaine ou en faisceau : la dissipation thermique est moins bonne, donc le câble chauffe plus vite.
- Température élevée : garage chaud, combles, local technique, toutes ces situations pénalisent le conducteur.
- Câble enterré : la configuration impose encore plus de prudence sur la pose et la protection mécanique.
Les erreurs que je vois le plus souvent sur chantier
Les mauvais choix ne viennent pas forcément d’un calcul faux. Ils viennent souvent d’un raisonnement incomplet. Voici les erreurs que je rencontre le plus souvent quand on cherche à dimensionner un câble “à l’œil”.
- Confondre diamètre extérieur et section utile : la gaine n’améliore pas la capacité du cuivre à transporter le courant.
- Choisir le câble seulement selon le disjoncteur : un 20 A ne suffit pas à valider un 2,5 mm² sur une grande distance.
- Oublier la longueur aller-retour du courant : c’est l’erreur classique qui sous-estime la chute de tension.
- Sous-estimer les pointes de démarrage : motorisations, pompes et certains appareils électroménagers demandent de la marge.
- Tout regrouper sur le même circuit : on finit avec un câble trop sollicité et une installation peu lisible.
- Ne pas anticiper l’évolution du logement : une future borne de recharge ou un chauffage ajouté peut rendre le câble actuel insuffisant.
Le symptôme le plus visible d’un câble trop léger n’est pas toujours la panne franche. Ce sont souvent des déclenchements, un éclairage qui faiblit, des prises tièdes ou une usure prématurée. Et dès qu’on sort du cas standard, il faut traiter le sujet comme un vrai dimensionnement, pas comme une règle universelle.
Les cas particuliers qui méritent une vraie vérification
Certains circuits demandent plus de prudence que d’autres. Une alimentation de dépendance, une borne de recharge, un atelier au fond du jardin, un tableau secondaire ou une ligne enterrée n’obéissent pas exactement à la même logique qu’une simple prise de salon. Là, je recommande toujours de vérifier à la fois l’intensité admissible, la longueur réelle et les conditions de pose.
Les installations domotiques ajoutent parfois une contrainte supplémentaire: il faut faire cohabiter puissance et communication sans perturber les signaux. En pratique, cela signifie souvent des cheminements séparés, des câbles adaptés et un peu de marge pour éviter les bricolages de dernière minute.
- Pour un tableau secondaire, la section dépend autant de la puissance appelée que de la distance.
- Pour une borne de recharge, la puissance visée peut faire grimper la section bien au-delà des circuits domestiques ordinaires.
- Pour un câble enterré, la protection mécanique et la dissipation thermique deviennent aussi importantes que le courant lui-même.
- Pour une ligne longue vers un garage ou un atelier, la chute de tension devient souvent le vrai critère limitant.
Quand je suis face à l’un de ces cas, je préfère raisonner avec une petite marge plutôt que de viser la valeur minimale. C’est une approche sobre, mais elle évite beaucoup de reprises inutiles.
Le dernier contrôle que je recommande avant de fermer la gaine
Avant de valider une section, je fais toujours le même contrôle rapide. Il prend peu de temps et il évite les mauvaises surprises une fois le chantier refermé.
- J’ai identifié la puissance réelle ou le courant attendu du circuit.
- J’ai vérifié la section minimale adaptée à cet usage.
- J’ai contrôlé la longueur du trajet et l’impact sur la chute de tension.
- J’ai choisi un disjoncteur cohérent avec la section du conducteur.
- J’ai pris en compte l’environnement de pose: chaleur, gaine, enterré, regroupement.
- J’ai gardé une marge si le logement est susceptible d’évoluer.
Si un seul de ces points reste flou, je considère que le câble n’est pas encore vraiment dimensionné. En résidentiel, une section un peu plus généreuse coûte rarement cher à l’échelle du chantier, alors qu’une section trop faible se paie en confort, en fiabilité et parfois en sécurité. C’est, au fond, le meilleur réflexe quand on veut une installation propre et durable.
