Un câblage bien pensé ne sert pas seulement à faire fonctionner les appareils. Il organise la circulation de l’énergie depuis le réseau public jusqu’aux prises, protège les personnes contre les défauts et évite les surchauffes qui vieillissent mal. Dans cet article, je détaille le chemin de l’électricité, le rôle des principaux composants et les choix concrets de section, de protection et de repérage à faire en France.
Les points essentiels à retenir sur le réseau et le câblage
- Le réseau public amène l’énergie en HTA puis en basse tension avant le point de livraison du logement.
- Dans la maison, le tableau répartit l’alimentation par circuits indépendants, chacun avec sa protection.
- La section des conducteurs dépend de l’usage, de la longueur de ligne et du mode de pose, pas seulement de la puissance.
- La terre et les dispositifs différentiels 30 mA restent la base de la sécurité des personnes.
- Un câblage lisible, repéré et testable facilite autant la maintenance que la sécurité quotidienne.
Du réseau public au tableau de répartition
En France, le trajet de l’énergie ne commence pas dans le mur du salon. Le réseau de distribution public fonctionne d’abord en moyenne tension, puis en basse tension, avant d’arriver au logement en 230 V monophasé ou en 400 V triphasé selon le type d’alimentation. Enedis rappelle d’ailleurs que la distribution s’appuie sur ces deux niveaux, avec un maillon de transformation qui fait le lien entre le réseau local et l’habitation.
| Étape | Rôle | Ce qu’il faut retenir pour le câblage |
|---|---|---|
| Réseau HTA | Transport local de l’énergie vers les postes de transformation | Ce niveau ne concerne pas le câblage intérieur, mais il explique pourquoi la tension est abaissée avant l’usage domestique |
| Poste de transformation HTA/BT | Conversion de la tension pour la distribution locale | C’est le point qui rend possible l’alimentation des logements, commerces et petits équipements |
| Branchement | Jonction entre le réseau public et l’installation privative | La partie branchement relève d’un cadre différent de l’installation intérieure |
| Compteur et disjoncteur de branchement | Mesure et coupure générale de l’alimentation | Ils constituent l’interface entre le réseau et le logement |
| Tableau de répartition | Distribution de l’énergie vers les différents usages | C’est le point de départ de tous les circuits du logement |
| Circuits terminaux | Alimentation des prises, de l’éclairage et des appareils dédiés | Chaque départ doit être protégé selon sa section et son usage |
Cette chaîne est importante, parce qu’elle montre une chose simple: on ne câble pas une maison comme une ligne unique, mais comme un ensemble de départs spécialisés. Une fois ce trajet compris, la logique interne du logement devient beaucoup plus lisible, et l’on peut regarder le conducteur lui-même sans perdre de vue l’ensemble.
De quoi se compose un circuit domestique
Je découpe toujours un circuit domestique en quatre familles: les conducteurs, le cheminement, la protection et les points d’utilisation. C’est la manière la plus rapide d’éviter les confusions entre ce qui transporte le courant, ce qui le protège et ce qui le distribue.
Phase, neutre et terre
Le conducteur de phase apporte l’énergie vers la charge. Le neutre referme le circuit, et la terre sert à l’évacuation des défauts, pas au fonctionnement normal de l’appareil. En pratique, le neutre doit être bleu clair et la terre vert-jaune; la phase, elle, peut prendre d’autres couleurs, à condition d’éviter celles qui sont réservées.
- Phase : conducteur actif, à identifier clairement pour éviter les inversions.
- Neutre : retour du courant, repéré en bleu clair.
- Terre : conducteur de protection, indispensable pour les masses métalliques et les défauts d’isolement.
Gaines, boîtes et repérage
Le câble n’est pas seul. Il chemine dans des gaines, des goulottes ou des conduits, et il se distribue dans des boîtes de dérivation quand la géométrie du chantier l’impose. J’aime insister sur ce point: un bon repérage vaut autant qu’un bon choix de câble. Si l’on ne sait pas identifier un départ au tableau ou dans une boîte, la maintenance devient vite hasardeuse.
Dans les liaisons fixes d’un logement, on croise souvent des câbles de type U-1000 R2V. Le nom importe moins que la cohérence d’ensemble: mode de pose, environnement, humidité, accessibilité et compatibilité avec la protection choisie. Quand ce socle est propre, le reste du dimensionnement devient beaucoup plus simple à traiter.
Choisir la bonne section de câble selon l’usage
Comme le rappelle la pratique normative française, la section des conducteurs ne se choisit pas au hasard. Elle dépend de l’usage, du courant prévu, du nombre de points alimentés et de la longueur de ligne. Pour simplifier la lecture, je pars ici des usages les plus courants dans un logement.
| Usage | Section courante | Protection habituelle | Point d’attention |
|---|---|---|---|
| Éclairage | 1,5 mm² | Disjoncteur 16 A | Limiter le nombre de points lumineux par circuit et garder un repérage clair |
| Prises générales | 1,5 mm² ou 2,5 mm² | 16 A ou 20 A | Ne pas saturer un seul départ avec trop d’appareils gourmands |
| Lave-linge, lave-vaisselle, sèche-linge | 2,5 mm² | 20 A | Prévoir un circuit dédié pour éviter les déclenchements en chaîne |
| Chauffe-eau | 2,5 mm² | 20 A | Souvent associé à un contacteur, surtout quand l’optimisation des heures creuses est recherchée |
| Plaque de cuisson | 6 mm² | 32 A | Vérifier si l’alimentation est en monophasé ou en triphasé avant de tirer la ligne |
| VMC | 1,5 mm² | 2 A | Circuit discret, mais essentiel pour le renouvellement d’air |
| Volets roulants | 1,5 mm² | 16 A | La logique de commande compte autant que la puissance du moteur |
Le détail que beaucoup sous-estiment, c’est la longueur. Plus une ligne est longue, plus la chute de tension peut devenir gênante, surtout sur des charges sensibles ou sur un départ très sollicité. Dans ce cas, je préfère augmenter la section plutôt que de compenser à coups de multiprises ou de branchements improvisés. Une section plus généreuse peut être utile, mais ce n’est pas un prétexte pour surdimensionner tout le logement sans raison.

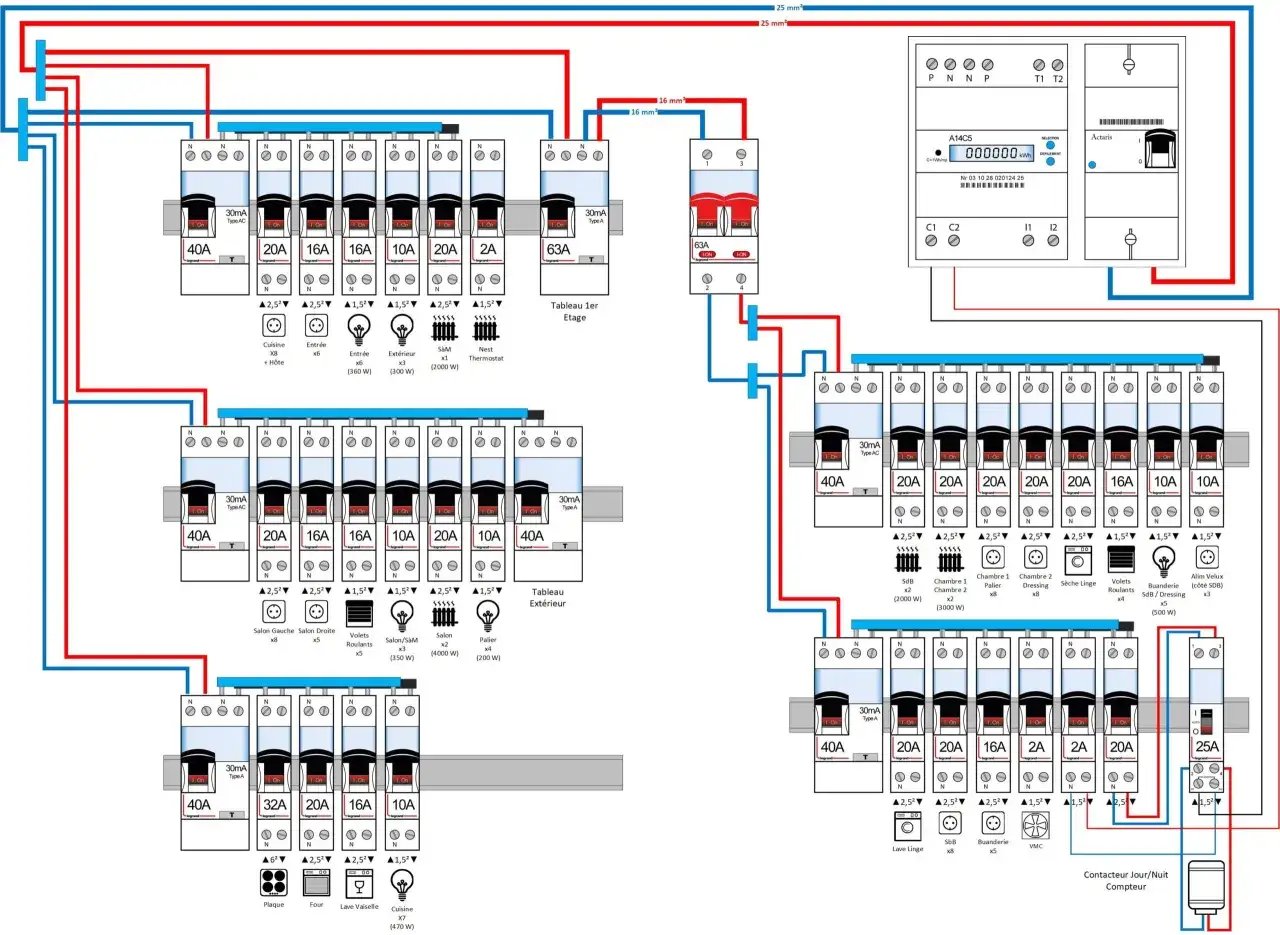

Tableau électrique, différentiels et mise à la terre
Le tableau électrique est le centre de commande du logement. Chaque circuit y arrive par un disjoncteur adapté, et l’ensemble est protégé par des dispositifs différentiels 30 mA qui détectent les fuites de courant vers la terre. Promotelec le rappelle souvent dans ses guides: la coordination entre section de câble, calibre de protection et différentiel est ce qui donne sa cohérence à l’installation.
| Dispositif | Rôle principal | Ce qu’il ne faut pas lui demander |
|---|---|---|
| Interrupteur différentiel 30 mA | Protéger les personnes contre les défauts d’isolement | Il ne protège pas contre les surcharges ou les courts-circuits |
| Disjoncteur divisionnaire | Protéger le câble et le départ contre les surintensités | Il ne remplace pas la protection différentielle des personnes |
| Disjoncteur différentiel | Combiner la protection différentielle et la protection du départ | Il n’est pas nécessaire partout, mais il a du sens sur certains tableaux divisionnaires ou départs sensibles |
Type A ou type AC
Le choix entre type A et type AC dépend des charges alimentées. Je retiens une règle simple: dès qu’un circuit alimente des appareils avec électronique de puissance ou des usages plus “parasités”, le type A mérite d’être regardé de près. Pour les circuits plus classiques, le type AC reste courant. Ce n’est pas un détail théorique, parce qu’un mauvais choix peut créer des déclenchements intempestifs ou laisser une protection mal adaptée au type de défaut attendu.
Lire aussi : Câblage électrique - Évitez les erreurs, sécurisez votre maison
Pourquoi la terre reste non négociable
La terre n’est pas là pour faire joli sur le schéma. Elle relie les masses métalliques à un chemin de sécurité, de façon à faire réagir la protection en cas de défaut d’isolement. Sans elle, une carcasse métallique peut rester dangereusement sous tension sans qu’on s’en rende compte immédiatement. Dans les pièces humides, sur les appareils fixes et sur les circuits modernes, cette logique est tout simplement indispensable.
Quand protections et mise à la terre sont cohérentes, les défauts se manifestent vite et clairement. Quand elles sont mal réparties, les symptômes apparaissent souvent ailleurs, et c’est là que les erreurs de câblage deviennent visibles.Les erreurs de câblage que je vois le plus souvent
Dans les rénovations, les problèmes reviennent rarement par hasard. Ils se concentrent sur les mêmes points faibles: trop de charges sur un même départ, repérage flou, connexions mal serrées, ou circuits mélangés sans vraie logique d’usage. Le tableau ci-dessous résume les cas que je retrouve le plus souvent.
| Symptôme | Cause probable | Premier réflexe |
|---|---|---|
| Disjoncteur qui saute régulièrement | Circuit surchargé ou court-circuit ponctuel | Répartir les charges et vérifier l’appareil concerné |
| Câble qui chauffe ou odeur suspecte | Section trop faible, borne mal serrée ou départ fatigué | Couper l’alimentation et faire contrôler immédiatement |
| Éclairage qui baisse quand un gros appareil démarre | Chute de tension ou circuit trop partagé | Revoir la distribution des usages et la longueur de ligne |
| Pannes intermittentes | Neutre mal serré, boîte de dérivation inaccessible, repérage confus | Contrôler les connexions et remettre de l’ordre dans le repérage |
| Maintenance compliquée | Circuits non identifiés ou mélange de fonctions sur un même départ | Étiqueter précisément au tableau et séparer les usages |
Je me méfie particulièrement des “petits arrangements” qui semblent faire gagner du temps au moment du chantier. Une dérivation invisible, une borne serrée à moitié, un câble trop juste pour un usage évolutif, et la panne revient au pire moment. C’est ici que la rigueur paie vraiment, parce qu’un câblage propre se maintient bien mieux qu’une solution bricolée.
Ce que je vérifie avant de refermer les gaines
Avant de fermer un mur ou un plafond, je préfère passer en revue quelques points simples. Cette étape est moins spectaculaire qu’un appareillage neuf, mais elle évite les reprises les plus coûteuses.
- Chaque circuit est identifié clairement au tableau, sans ambiguïté entre éclairage, prises et circuits spécialisés.
- La section du conducteur correspond au calibre de protection et à l’usage réel du départ.
- La continuité de terre est vérifiée, y compris sur les masses métalliques et les équipements fixes.
- Les dispositifs différentiels 30 mA sont répartis de façon cohérente pour éviter qu’un seul défaut ne coupe tout le logement.
- Les câbles de puissance, de communication et les réseaux techniques ne sont pas mélangés sans logique.
- Une réserve est prévue dans la gaine technique et au tableau pour les évolutions futures, comme un éclairage connecté ou une borne de recharge.
- En cas d’installation neuve ou de rénovation totale, la mise sous tension passe par la vérification de conformité avant l’exploitation.
En pratique, un bon câblage est celui qui reste simple à lire, simple à protéger et simple à faire évoluer. Si je devais garder une seule règle en tête, ce serait celle-ci: dimensionner chaque circuit pour son usage réel, protéger le départ au bon calibre et ne jamais traiter la terre ou le différentiel comme des options.
