Un bon éclairage domestique dépend moins du luminaire que du câblage qui l’alimente. Quand je conçois ou que je remets à niveau un circuit d’éclairage, je regarde d’abord la sécurité, la logique de commande et la conformité à la NF C 15-100, parce qu’une erreur se traduit vite par une panne, un échauffement inutile ou un confort médiocre. Ici, je vais aller droit au but: ce qu’il faut prévoir, comment s’organise le circuit, quelles règles respecter en France et quels choix font vraiment la différence dans une maison.
Les points essentiels à garder en tête avant de tirer un fil
- Un circuit d’éclairage domestique se réalise généralement en 1,5 mm² et se protège par un disjoncteur de 16 A maximum.
- Dans un logement, on prévoit en pratique au moins deux circuits d’éclairage, sauf studio ou T1 où un seul peut suffire.
- Le raccordement des points lumineux passe souvent par un DCL en plafond, surtout en neuf et en rénovation lourde.
- Les interrupteurs sont le plus souvent posés entre 0,90 m et 1,30 m du sol fini.
- Le bon schéma dépend du besoin réel: simple allumage, va-et-vient, télérupteur ou micromodule connecté.
- Les erreurs les plus coûteuses sont presque toujours les mêmes: mauvaise section, surcharge, boîtes trop pleines et repérage absent.
Ce que contient vraiment un circuit d’éclairage
Quand on parle d’un circuit d’éclairage, je ne pense pas seulement à une ampoule et à un interrupteur. Je pense à un ensemble cohérent: le départ au tableau électrique, les conducteurs, les boîtes de dérivation, l’organe de commande, le point lumineux et, selon les cas, le dispositif de connexion pour luminaire. C’est l’assemblage de ces éléments qui garantit un éclairage fiable, propre à dépanner et facile à faire évoluer.Dans un schéma simple, la phase passe par l’interrupteur, le neutre alimente directement le luminaire et le conducteur de protection relie les masses métalliques quand elles existent. Le retour lampe n’est pas un détail: c’est lui qui ramène la phase vers le luminaire après la commande. Si l’on mélange ces rôles, le dépannage devient vite confus et la sécurité perd en clarté.
Je distingue aussi le point lumineux lui-même du point de commande. Une pièce peut avoir un seul éclairage central, mais plusieurs commandes, par exemple dans un couloir ou une chambre. C’est là que le choix du schéma de câblage prend de l’importance: plus on anticipe l’usage réel, moins on subit le système au quotidien.
Cette base posée, le vrai sujet devient simple: comment câbler sans sortir du cadre réglementaire et sans se compliquer la vie inutilement.
Les règles françaises qui évitent les mauvaises surprises
En France, la logique est claire: un circuit d’éclairage doit rester sobre, lisible et protégé correctement. Legrand rappelle qu’on travaille en général en 1,5 mm² avec une protection de 16 A maximum, tandis que Promotelec souligne que la structure des circuits d’éclairage doit rester distincte et limitée en nombre de points.
| Élément | Règle pratique | Pourquoi c’est important |
|---|---|---|
| Section des conducteurs | 1,5 mm² minimum | Limite l’échauffement et garde le circuit cohérent avec sa protection |
| Protection au tableau | Disjoncteur 16 A maximum | Protège les fils et sécurise le circuit en cas de surcharge |
| Nombre de points lumineux | 8 points maximum par circuit | Évite de tout mettre sur une seule ligne et facilite le dépannage |
| Nombre de circuits | Au moins 2 par logement, sauf studio/T1 | Préserve un minimum de continuité de service |
| Point de connexion | DCL largement privilégié en plafond | Permet un raccordement propre et remplaçable |

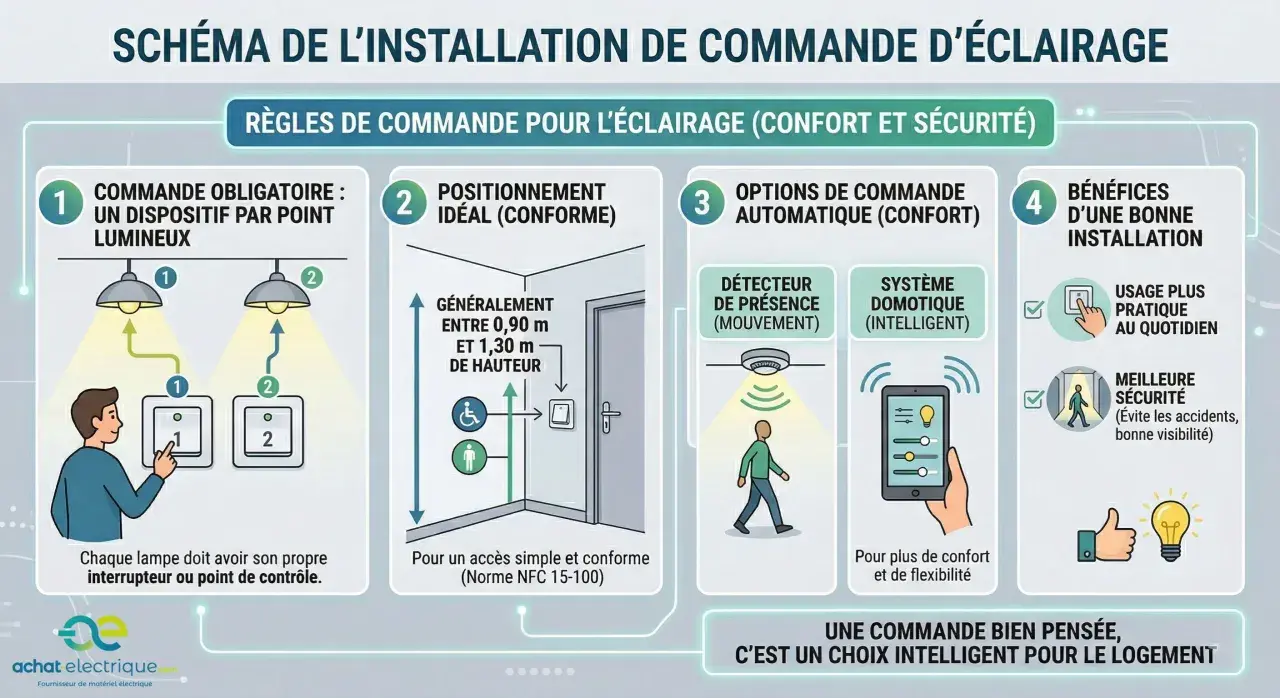

| Commande | Interrupteur entre 0,90 m et 1,30 m du sol fini | Améliore l’accessibilité et le confort d’usage |
Il faut aussi garder un point en tête: les pièces d’eau et l’extérieur ne se traitent pas comme un séjour. Là, le type de luminaire, l’indice de protection et la manière de raccorder le point lumineux comptent autant que le circuit lui-même. Je préfère toujours partir de l’environnement réel plutôt que d’appliquer un schéma “standard” partout.
Une fois ces règles intégrées, le câblage devient plus lisible. On peut alors passer au montage concret du simple allumage, qui reste la base de beaucoup d’installations domestiques.
Comment je câble un simple allumage pas à pas
Le simple allumage reste le schéma le plus facile à comprendre et souvent le plus économique. Il sert quand une seule commande pilote un seul point ou un petit groupe de points lumineux. Dans la pratique, je procède toujours dans le même ordre: sécurité, repérage, raccordement, test.
- Je coupe l’alimentation au tableau et je vérifie l’absence de tension avec un appareil adapté.
- Je repère la phase, le retour lampe, le neutre et la terre avant de toucher aux connexions.
- J’amène la phase sur la borne commune de l’interrupteur.
- Je repars de l’interrupteur avec le retour lampe vers le luminaire.
- Je fais arriver le neutre directement au point lumineux, sans le faire “passer” inutilement par la commande.
- Je raccorde la terre dès qu’un élément métallique le nécessite, puis je range les conducteurs dans une boîte accessible.
Le détail qui change tout, c’est la propreté du câblage. Je laisse un peu de réserve dans les boîtes, je respecte les couleurs de conducteurs quand elles sont disponibles, et je ne surcharge pas les bornes. Une boîte bien rangée se dépanne vite; une boîte serrée au millimètre devient un piège à futures interventions.
Dans les rénovations, je conseille souvent de prévoir un schéma un peu plus souple que le minimum. Dès qu’une pièce a deux accès, un escalier ou un usage évolutif, le simple allumage montre vite ses limites. C’est là qu’il faut comparer les alternatives.
Simple allumage, va-et-vient ou commande connectée
Je ne choisis jamais une commande seulement pour “faire moins cher”. Je la choisis pour l’usage réel de la pièce. Un bon système d’éclairage est celui qu’on oublie parce qu’il fonctionne sans effort.
| Solution | Idéal pour | Atout principal | Limite à connaître |
|---|---|---|---|
| Simple allumage | Petite pièce, cellier, local technique | Montage simple, coût contenu | Une seule commande, donc peu flexible |
| Va-et-vient | Couloir, escalier, grande chambre | Confort réel au quotidien | Câblage plus dense qu’un simple allumage |
| Télérupteur | Plusieurs boutons pour une même zone | Très pratique sur les grands espaces | Demande une logique de tableau un peu plus élaborée |
| Micromodule connecté | Rénovation et domotique | Conserve l’existant et ajoute le pilotage à distance | Compatibilité à vérifier avec les LED et l’espace disponible |
Pour les LED, je recommande une vérification supplémentaire: tous les variateurs ne se valent pas, et toutes les alimentations ne réagissent pas de la même manière. Si le projet vise aussi la domotique, un micromodule ou un module connecté peut être pertinent, mais seulement si l’on a prévu le volume d’encastrement et la compatibilité des charges. Dans une rénovation serrée, ce point évite beaucoup de retours en arrière.
Ce choix entre commande simple, va-et-vient et pilotage connecté mène naturellement à un autre sujet: les erreurs de câblage qui ruinent la fiabilité d’un éclairage pourtant bien pensé.
Les erreurs que je vois le plus souvent sur les chantiers
- Mettre trop de points lumineux sur un seul circuit : on dépasse vite une logique saine de répartition et le dépannage devient pénible.
- Mélanger prises et éclairage sans réflexion : ce n’est pas toujours interdit dans la pratique, mais cela complique la lecture du tableau et les interventions.
- Utiliser une section inadaptée : le 1,5 mm² est la base du circuit d’éclairage, pas un détail négociable.
- Oublier la terre : surtout sur les luminaires métalliques ou les points de connexion prévus pour cela.
- Choisir un variateur incompatible : très fréquent avec les LED bon marché ou les alimentations électroniques.
- Rendre les boîtes inaccessibles : un raccord noyé derrière un doublage ou coincé dans une gaine est une mauvaise idée durable.
Je vois aussi des installations visuellement propres mais mal repérées. Un tableau sans étiquetage, des conducteurs non identifiés et des boîtes fermées “pour gagner du temps” donnent une fausse impression de qualité. En réalité, ce sont souvent les systèmes les plus délicats à faire évoluer ou à réparer.
Pour éviter ça, je termine toujours par une vérification méthodique avant de refermer quoi que ce soit.
Ce que je vérifie avant de refermer les boîtes
À ce stade, je ne cherche plus à “faire marcher” l’installation, mais à confirmer qu’elle reste saine dans le temps. Je contrôle le serrage des bornes, l’absence de cuivre apparent, la continuité de la terre là où elle est attendue et la cohérence entre le tableau, la commande et le point lumineux.
- Le circuit est-il clairement identifié au tableau ?
- Les conducteurs sont-ils suffisamment libres pour éviter toute traction sur les bornes ?
- Le luminaire peut-il être remplacé sans démonter la moitié de l’installation ?
- L’interrupteur est-il placé à une hauteur confortable et logique pour l’usage réel de la pièce ?
- Le test d’allumage est-il stable sur plusieurs cycles, sans clignotement ni faux contact ?
Si un seul de ces points me gêne, je préfère corriger tout de suite plutôt que de fermer et de revenir plus tard. C’est particulièrement vrai en rénovation, où l’on travaille souvent avec des murs finis, peu de marge de manœuvre et des attentes élevées sur le résultat final. Pour un projet simple, cette discipline change tout; pour un projet plus complexe, elle évite les reprises inutiles.
Au fond, un bon câblage d’éclairage repose sur une idée simple: un circuit clair, protégé correctement et adapté à l’usage de la pièce. Si vous partez de là, vous obtenez une installation plus sûre, plus lisible et plus facile à faire évoluer, que ce soit pour un éclairage classique ou pour une maison qui commence à se piloter plus intelligemment.
