Le repérage de la phase est l’un des points les plus utiles en câblage résidentiel, parce qu’il conditionne à la fois le fonctionnement d’un circuit et la sécurité de celui qui intervient dessus. Dans cet article, je vais clarifier les symboles les plus courants, la logique des bornes marquées L, le code couleur réellement utilisé en France et les cas où il faut impérativement vérifier au testeur avant de toucher quoi que ce soit.
Ce qu’il faut retenir avant de travailler sur la phase
- L désigne le plus souvent la phase sur un appareil, surtout sur un interrupteur ou un mécanisme de commande.
- Le bleu est réservé au neutre et le vert-jaune à la terre ; la phase peut avoir d’autres couleurs, mais jamais celles-là.
- La couleur aide à repérer, mais elle ne suffit pas à elle seule, surtout dans une installation ancienne ou modifiée.
- Sur un interrupteur simple, la phase arrive sur L et repart vers la lampe sous forme de phase coupée.
- En triphasé, on parle de L1, L2, L3 : le repérage ne sert plus seulement à identifier un fil, mais aussi à équilibrer les charges.
- Avant toute intervention, je coupe l’alimentation puis je vérifie l’absence de tension avec un outil adapté.
Comment je lis un symbole de phase sur un schéma
Dans un schéma électrique domestique, la phase n’est pas d’abord une couleur, c’est le conducteur actif qui amène la tension vers le récepteur. Le repère le plus fréquent est la lettre L, pour line ou live selon les usages, tandis que N désigne le neutre et le symbole de terre marque le conducteur de protection.Quand je vois une borne L, je comprends qu’il s’agit de l’arrivée de la phase. Quand je vois L1, L2 ou L3, je suis dans un réseau triphasé, où l’enjeu n’est plus seulement d’identifier un fil, mais de savoir quelle phase alimente quel circuit. C’est une nuance importante, parce qu’un même symbole peut avoir une lecture différente selon l’appareil ou le type d’alimentation.
Sur un interrupteur, cette lecture est encore plus concrète : la borne L reçoit la phase, puis le mécanisme renvoie une phase coupée vers le point lumineux. Autrement dit, l’interrupteur ne “crée” pas le courant, il le coupe ou le laisse passer. C’est cette logique qui évite de confondre une simple borne d’entrée avec un retour lampe.
En pratique, je conseille de partir du schéma, puis de suivre le trajet du conducteur jusqu’au point d’usage. Une fois cette logique comprise, le reste du câblage devient beaucoup plus lisible, y compris quand on passe à la couleur des fils.
Les couleurs qui aident, mais ne suffisent jamais seules
En France, la règle utile à retenir est simple : le neutre est bleu et la terre est vert-jaune. Pour la phase, il n’y a pas de couleur imposée de manière absolue, même si l’on voit très souvent du brun, du noir ou du rouge dans les installations récentes. Promotelec rappelle d’ailleurs qu’un conducteur de phase peut prendre plusieurs couleurs, à l’exception des couleurs réservées au neutre et à la protection.
| Conducteur | Couleurs courantes ou autorisées | Ce qu’il représente | Point de vigilance |
|---|---|---|---|
| Phase | Brun, noir, rouge, gris, violet, orange, selon le contexte | Arrivée de l’énergie vers le circuit | Ne jamais conclure uniquement à partir de la couleur |
| Neutre | Bleu clair | Retour de référence du circuit | Cette couleur est réservée ; si elle est utilisée autrement, je me méfie immédiatement |
| Terre | Vert-jaune | Protection des personnes et des équipements | Ne doit pas servir à transporter la phase |
| Phase coupée | Souvent violet, noir ou une autre couleur non réservée | Sortie d’un interrupteur vers la lampe | Elle peut être confondue avec un simple fil d’alimentation si elle n’est pas repérée |
Les cas où la phase ne se lit pas de la même façon
Le même repère n’a pas exactement le même sens selon que l’on parle d’un interrupteur, d’une prise, d’un tableau ou d’un module domotique. C’est là que beaucoup de confusions commencent, surtout quand on passe d’un câblage simple à une installation un peu plus riche.
Sur un interrupteur simple
Legrand rappelle que la borne L d’un interrupteur reçoit la phase, tandis que les autres bornes servent aux navettes ou au retour vers la lampe. Concrètement, l’interrupteur coupe la phase et renvoie une phase coupée vers le luminaire. Le neutre, lui, ne transite pas par le mécanisme : il arrive directement au point lumineux.
Cette logique est importante, parce qu’un débutant peut croire qu’un fil de couleur différente remplace automatiquement la phase ou le neutre. En réalité, sur un interrupteur simple, ce qui compte d’abord, c’est la fonction du conducteur dans le circuit, pas son apparence extérieure.
Sur une prise de courant

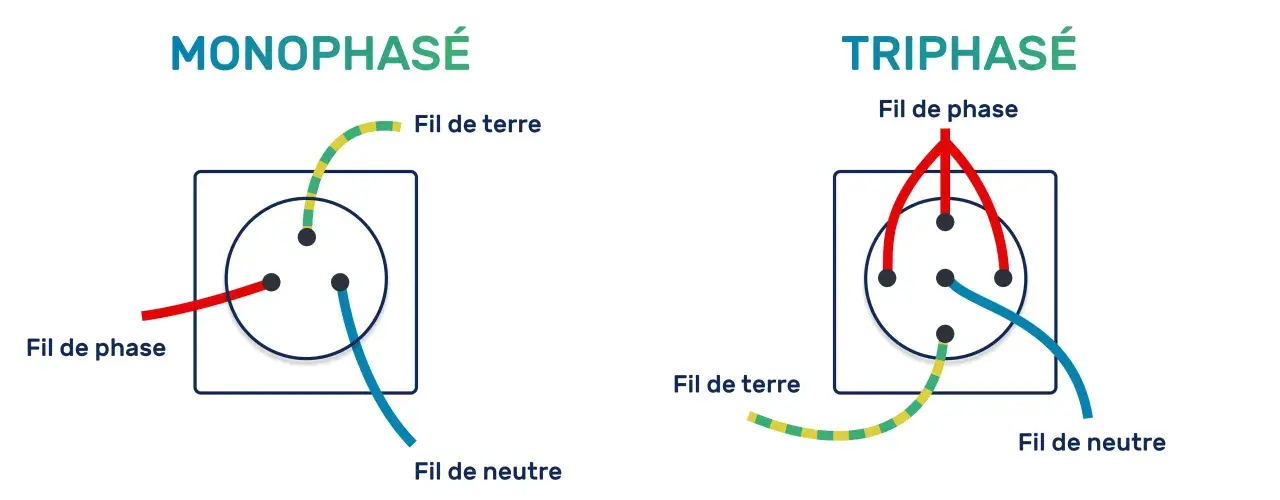

Sur une prise, la lecture est plus directe : on identifie la phase, le neutre et la terre, chacun à sa borne. Ici, le point faible n’est pas tant le principe que la qualité du serrage et du repérage. Une borne mal serrée sur la phase peut provoquer un échauffement, des coupures intermittentes ou une dégradation progressive du mécanisme.
Dans une rénovation, je vérifie toujours que la logique de câblage reste cohérente d’une prise à l’autre. Si je constate une couleur atypique ou un pontage inhabituel, je ne pars jamais du principe que tout est correct parce que “ça fonctionne encore”.
Lire aussi : Quelle section de câble électrique NF C 15-100 choisir ? Le guide
En triphasé et dans la domotique

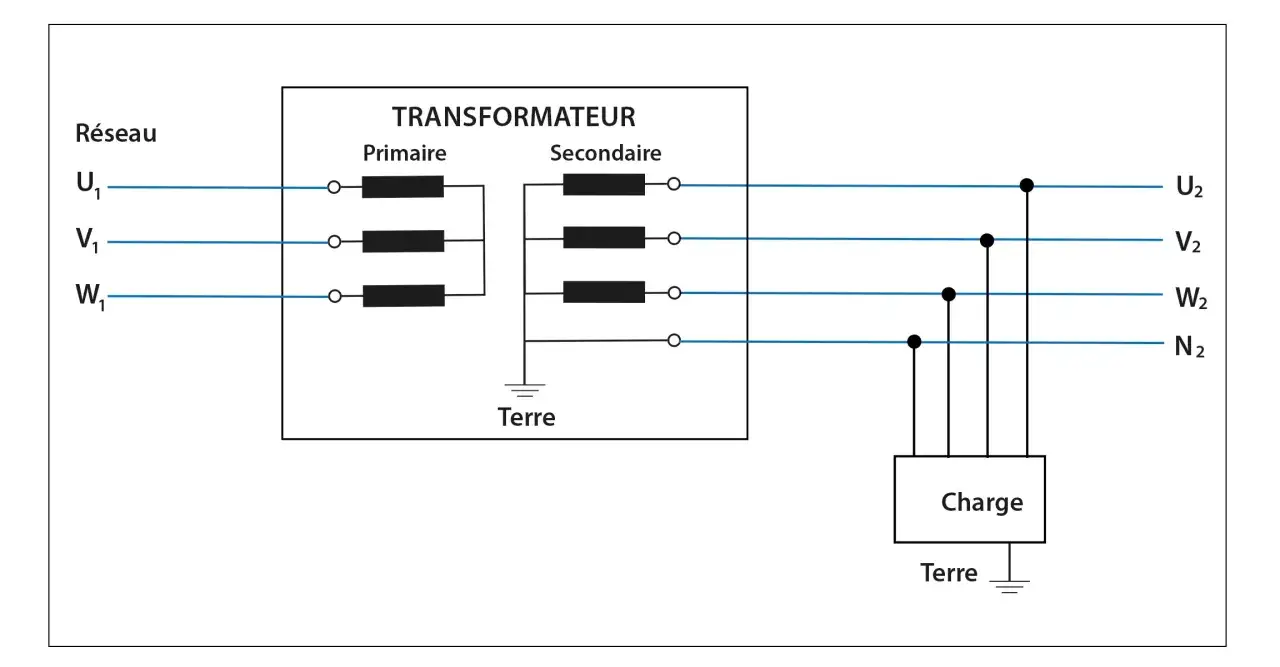

En triphasé, les repères L1, L2 et L3 ne servent plus seulement à nommer une phase : ils permettent aussi de répartir la charge de façon équilibrée. C’est un point décisif pour certains appareils puissants, mais aussi pour la stabilité globale de l’installation.
La domotique ajoute une autre couche de complexité. Beaucoup de modules connectés ont besoin d’une alimentation permanente, parfois avec phase et neutre dans la boîte d’encastrement. D’autres fonctionnent avec une logique différente, ou imposent des conditions précises sur la puissance minimale du circuit. Avant de choisir un module, je regarde donc toujours ce qui est disponible physiquement dans le boîtier, pas seulement le symbole imprimé sur la notice.Une fois qu’on a compris ces variantes, on voit mieux pourquoi un même repère peut être fiable dans un cas et trompeur dans un autre.
Les erreurs qui reviennent le plus souvent
Les erreurs de repérage ne viennent pas toujours d’un manque de compétence. Elles naissent souvent d’un raccourci mental : on fait confiance trop vite à la couleur, on oublie de recontrôler une borne ou on suppose qu’un ancien montage suit encore les codes actuels. C’est exactement là que les problèmes apparaissent.
- Confondre couleur et fonction : un fil brun n’est pas automatiquement la phase si l’installation a été reprise plusieurs fois.
- Prendre la phase coupée pour un neutre : sur un interrupteur, le conducteur qui repart vers la lampe reste un conducteur actif, même s’il ne porte pas la même tension que l’arrivée.
- Oublier les installations anciennes : les repères d’hier ne sont pas toujours identiques aux conventions actuelles, surtout dans les logements rénovés par étapes.
- Négliger le marquage après intervention : sans étiquette ni photo, on perd vite la logique d’origine au moment du remontage.
- Rebrancher sans recontrôle : un test rapide évite souvent une panne ou un déclenchement intempestif au tableau.
Mon réflexe est simple : dès qu’une installation ne me paraît pas cohérente au premier regard, je ralentis. Ce n’est pas du perfectionnisme, c’est la seule façon d’éviter les erreurs qui coûtent du temps et compliquent la remise en service.
Le test qui tranche quand le repérage ne suffit plus
En électricité, je considère qu’un repère visuel reste une hypothèse tant qu’il n’a pas été confirmé. Pour lever le doute, il faut un outil adapté. Le plus utile en câblage résidentiel reste le testeur bipolaire ou l’appareil de vérification d’absence de tension, parce qu’il donne une indication plus fiable qu’un simple détecteur sans contact.
| Outil | Usage principal | Intérêt | Limite |
|---|---|---|---|
| Détecteur sans contact | Pré-contrôle rapide de présence de tension | Pratique pour un premier repérage | Pas suffisant pour valider une absence de tension |
| Testeur bipolaire | Vérification plus fiable entre phase, neutre et terre | Utile avant toute intervention | Doit être utilisé correctement et contrôlé avant usage |
| Multimètre | Mesure de tension et diagnostic plus fin | Très utile pour comprendre une anomalie | Exige un réglage correct et davantage de rigueur |
La méthode que j’applique est toujours la même : coupure de l’alimentation, vérification d’absence de tension au point de travail, puis recontrôle si j’ai un doute sur le circuit. Je ne traite jamais un stylo testeur comme une preuve suffisante. Il peut aider à orienter un diagnostic, pas à sécuriser à lui seul une intervention.
Cette discipline est particulièrement utile quand on intervient sur un circuit mélangé, sur un logement ancien ou sur une boîte d’encastrement où plusieurs fils de fonctions différentes se croisent.
Les repères que je garde avant de refermer un boîtier
Avant de remettre sous tension, je me fais toujours la même vérification mentale : la phase est-elle bien identifiée, le neutre est-il réservé à son rôle, et la terre reste-t-elle exclusivement dédiée à la protection ? Si la réponse n’est pas claire, je ne referme pas le boîtier tant que le schéma mental n’est pas cohérent.
- Prendre une photo avant de démonter, surtout si le câblage est dense ou ancien.
- Étiqueter les conducteurs dès qu’un doute existe sur la phase ou la phase coupée.
- Conserver une logique de couleurs cohérente lors d’une extension ou d’un remplacement d’appareil.
- Vérifier la présence du neutre avant d’installer un module connecté dans une boîte d’encastrement.
- Comparer le schéma au réel : ce qui est dessiné n’est pas toujours exactement ce qui a été posé dans le mur.
- Faire appel à un professionnel dès qu’il y a du triphasé, un vieux montage hybride ou un tableau qui a déjà été modifié plusieurs fois.
Si je devais résumer l’esprit du câblage propre en une idée simple, ce serait celle-ci : le symbole de phase sert à orienter le montage, mais c’est le contrôle réel qui confirme la sécurité. C’est cette combinaison entre lecture du schéma, respect des repères et vérification au testeur qui évite les erreurs les plus banales, surtout quand on travaille sur une installation domestique où l’ancien et le récent cohabitent souvent.
