L’alimentation d’un radiateur électrique ne se traite pas comme celle d’une prise d’appoint ou d’un petit appareil mobile. En France, le bon câblage dépend surtout de la puissance, du type de commande et du niveau de sécurité attendu au tableau, surtout en rénovation ou quand on ajoute un point de chauffage. Ici, je vais droit à l’essentiel: le circuit à prévoir, la manière de raccorder proprement, l’intérêt du fil pilote et les erreurs qui font perdre du temps ou créer une installation bancale.
Les repères à garder en tête avant de raccorder un radiateur
- Un radiateur fixe se branche sur un circuit dédié, pas sur une prise classique.
- Le repère pratique le plus courant est 20 A max avec 2,5 mm² et 4 500 W par circuit.
- La solution la plus propre reste la sortie de câble, surtout quand le chauffage est permanent.
- Le fil pilote ajoute des ordres utiles pour piloter confort, éco, hors-gel et arrêt.
- En rénovation, une solution connectée peut simplifier le pilotage, mais elle ne remplace jamais un câblage correctement dimensionné.
- Dans une salle de bains, un ancien tableau ou une configuration incertaine, je conseille de faire contrôler le montage.
Pourquoi un radiateur se raccorde presque toujours sur un circuit dédié
Je pars d’un principe simple: un radiateur électrique fixe ne doit pas vivre sur un circuit mélangé avec des prises ou de l’éclairage. Il mérite son propre chemin depuis le tableau jusqu’au point de sortie, avec les bonnes protections en amont. En pratique, cela veut dire circuit chauffage dédié, conducteurs adaptés et raccordement fixe, le plus souvent via une sortie de câble encastrée.
On confond souvent le chauffage avec d’autres appareils domestiques, mais le raisonnement n’est pas le même. Un radiateur tourne longtemps, tire une puissance continue et supporte mal les improvisations de câblage. C’est aussi pour cela qu’on ne parle pas de DCL ici: le DCL est pensé pour l’éclairage, pas pour le chauffage.
Concrètement, le départ du tableau alimente généralement la pièce avec phase, neutre, terre et, selon le modèle, un conducteur supplémentaire pour le fil pilote. Cette logique de raccordement évite les fiches qui chauffent, les câbles visibles et les connexions fragiles. Une fois ce principe posé, le bon dimensionnement devient la vraie question.
Le dimensionnement du circuit qui évite les mauvaises surprises
Les repères que l’on retrouve dans les guides techniques français sont cohérents, et ils vont dans le même sens que Legrand et Promotelec: 20 A maximum, 2,5 mm² et 4 500 W par circuit pour un chauffage direct. Je préfère retenir cette base plutôt que bricoler des exceptions qui compliquent la maintenance.
| Élément | Repère pratique | Ce que cela change |
|---|---|---|
| Disjoncteur du circuit chauffage | 20 A max | Il protège la ligne contre les surintensités et cadre la puissance totale. |
| Section des conducteurs | 2,5 mm² | Elle limite l’échauffement et reste cohérente avec un circuit chauffage domestique. |
| Puissance cumulée d’un circuit | 4 500 W | Au-delà, je sépare en plusieurs lignes au lieu de forcer une seule voie. |
| Protection des personnes | 30 mA | Un interrupteur différentiel de cette sensibilité protège les occupants contre les défauts d’isolement. |
Le point clé, ce n’est pas seulement la puissance d’un seul radiateur, mais la somme de tous les appareils reliés au même circuit. Deux appareils de 1 500 W et un autre de 1 000 W restent à 4 000 W: on est encore dans une zone raisonnable. En revanche, si la somme dépasse 4 500 W, je répartis le chauffage sur plusieurs lignes, même si tout “fonctionne” sur le papier. C’est plus propre, plus lisible au tableau et plus simple à dépanner.
Je conseille aussi de repérer clairement le circuit chauffage dans le tableau électrique. Quand plusieurs zones de la maison sont concernées, ce marquage fait gagner beaucoup de temps le jour où il faut intervenir sur un radiateur ou ajouter un thermostat. À partir de là, le choix de la méthode de raccordement devient beaucoup plus simple.
Les méthodes de raccordement qui marchent vraiment en neuf et en rénovation
Dans mes chantiers, je distingue trois approches utiles: la sortie de câble classique, la sortie de câble connectée et le pilotage centralisé via fil pilote. Le bon choix dépend moins du “look” que du niveau de confort recherché et de l’état existant du logement.
| Solution | Quand je la choisis | Avantages | Limites |
|---|---|---|---|
| Sortie de câble classique | Pour un radiateur fixe, en neuf comme en rénovation simple | Discret, robuste, standard, peu de pièces intermédiaires | Pas de pilotage avancé intégré |
| Sortie de câble connectée | Quand je veux programmer, couper à distance ou suivre la consommation | Confort domotique, horaires, pilotage pièce par pièce | Matériel compatible nécessaire et installation à préparer un peu plus soigneusement |
| Pilotage par fil pilote | Quand plusieurs radiateurs doivent suivre la même logique de chauffe | Centralisation simple, modes de fonctionnement cohérents entre pièces | Uniquement si les radiateurs sont compatibles |
La sortie de câble reste la solution la plus naturelle pour un radiateur mural, parce qu’elle maintient le câble fixe et invisible. C’est aussi la méthode qui évite les détachements accidentels et les branchements de fortune. En rénovation, j’aime bien cette option quand le mur est déjà prévu pour recevoir l’appareil et qu’on cherche avant tout un raccordement net.

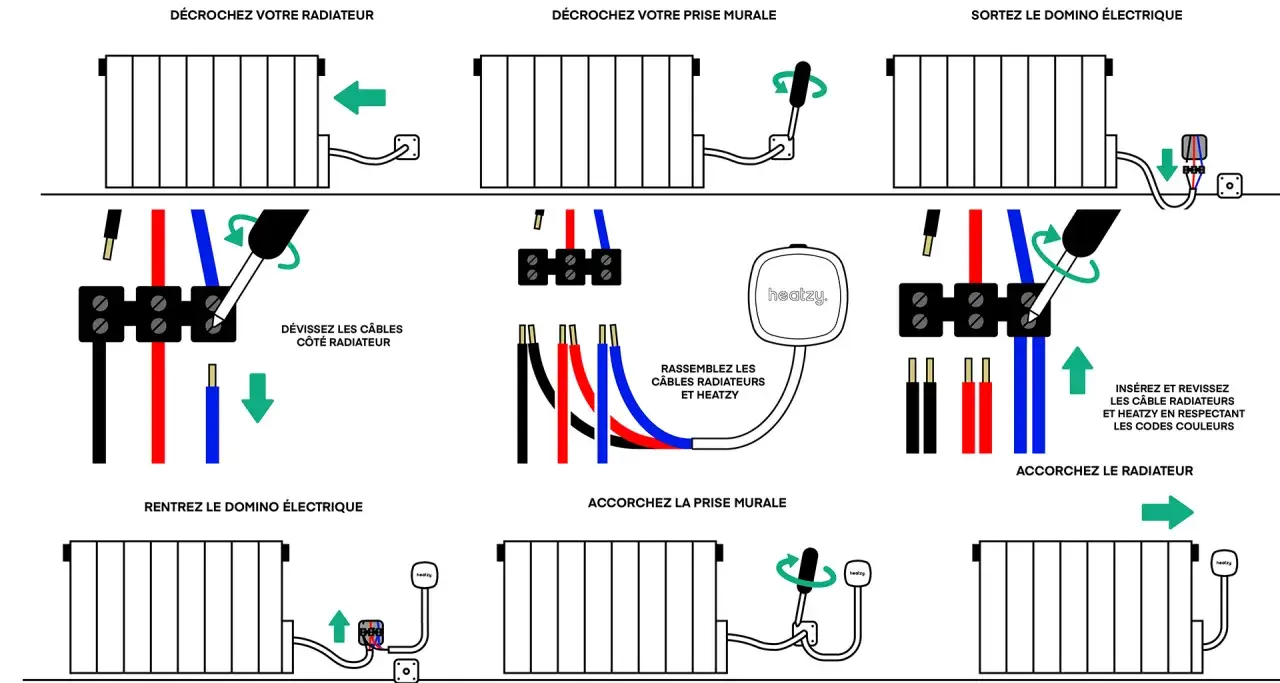

La version connectée devient intéressante si le chantier vise aussi la domotique. Elle permet souvent d’activer ou de couper le chauffage à distance, de créer des plages horaires et, selon les systèmes, de mesurer la consommation. Il faut simplement vérifier la compatibilité du radiateur, la place disponible dans la boîte d’encastrement et la logique du reste de l’installation. Sur certains modèles, une boîte de 40 mm de profondeur est même nécessaire pour être à l’aise.
Reste alors le point qui fait souvent la différence à l’usage: le fil pilote.
Le fil pilote change la façon de câbler
Le fil pilote n’est pas un détail de confort, c’est un vrai mode de commande. Il s’ajoute aux fils classiques et permet d’envoyer des ordres au radiateur depuis un programmateur, un thermostat ou un système domotique. Sur les modèles récents, on le retrouve souvent en noir ou en gris, mais je vérifie toujours la notice plutôt que de me fier uniquement à la couleur.
Promotelec rappelle utilement que le fil pilote donne accès à plusieurs ordres de fonctionnement. Tous les radiateurs ne gèrent pas forcément les six, mais les quatre modes de base restent les plus courants.
| Ordre | Effet sur le radiateur |
|---|---|
| Confort | Le radiateur chauffe selon la température réglée. |
| Éco | La consigne baisse d’environ 3 à 4 °C. |
| Hors-gel | La température est maintenue autour de 7 °C. |
| Arrêt | Le chauffage est coupé. |
| Confort -1 °C | La consigne est légèrement abaissée. |
| Confort -2 °C | La consigne est abaissée un peu plus fortement. |
Le cas le plus simple à lire est celui d’un radiateur avec trois conducteurs principaux plus le fil pilote. Si l’appareil ne comporte que deux fils de raccordement, il est en général piloté uniquement en marche/arrêt. On peut quand même le rendre intelligent avec certains modules, mais on perd alors la finesse du fil pilote. Dans ce genre de configuration, je préfère être très clair: compatibilité d’abord, domotique ensuite.
Autre réflexe utile: si le fil pilote n’est pas utilisé, je ne le laisse jamais en attente de façon hasardeuse. Il doit être isolé proprement dans la boîte, pas simplement oublié derrière le radiateur. Quand on sait lire ces fils, on évite beaucoup d’erreurs de branchement.
Les erreurs qui font tripper le circuit ou compliquent la conformité
Je vois souvent les mêmes fautes revenir, et elles sont presque toujours évitables. Le vrai problème n’est pas seulement la panne immédiate, c’est aussi le gain de temps perdu au diagnostic et la non-conformité qui se cache derrière une installation “qui marche à peu près”.
- Brancher un radiateur fixe sur une prise de courant classique, alors qu’il doit être raccordé de manière permanente.
- Mélanger chauffage et autres usages sur le même circuit, ce qui complique la protection et le dépannage.
- Dépasser la puissance admissible du circuit en additionnant plusieurs appareils sans recalculer la charge totale.
- Utiliser une section de câble insuffisante ou abîmée, ce qui augmente l’échauffement et les risques de défaut.
- Oublier d’isoler correctement le fil pilote quand il n’est pas exploité.
- Monter le système dans une boîte trop peu profonde ou mal maintenue, surtout avec une solution connectée.
- Ignorer les contraintes d’une salle de bains ou d’une pièce humide et placer le point de raccordement sans réfléchir au contexte.
Le symptôme le plus courant d’une erreur de dimensionnement, ce n’est pas forcément la coupure immédiate. C’est parfois un disjoncteur qui saute au mauvais moment, un radiateur qui ne répond plus correctement au pilotage ou un tableau impossible à lire six mois plus tard. Quand le câblage est bien pensé, les erreurs suivantes deviennent justement celles qu’on évite.
Ce que je vérifie avant de refermer le chantier
- La puissance totale du ou des radiateurs reliés au circuit.
- La présence d’un circuit chauffage dédié clairement repéré au tableau.
- La cohérence entre le disjoncteur, la section des conducteurs et la puissance demandée.
- Le bon serrage des connexions et la tenue mécanique du câble dans la sortie de câble.
- La compatibilité éventuelle avec un thermostat, un gestionnaire d’énergie ou une solution connectée.
- La facilité d’accès pour une future maintenance, sans devoir tout démonter.
Si je dois retenir une seule règle, c’est celle-ci: un radiateur électrique fixe se pense comme un circuit chauffage dédié, correctement protégé et clairement repéré, pas comme un appareil que l’on ajoute au hasard sur une ligne existante. Quand ce socle est bon, le confort, la programmation et la domotique deviennent de vrais bonus; quand il est fragile, tout le reste devient source d’ennuis.
