Fils électriques - Le vrai code couleur (et les pièges à éviter)

La couleur des fils électriques n’a rien d’anecdotique: elle sert à repérer rapidement le neutre, la phase, la terre et, selon les montages, les conducteurs de commande. En France, cette logique est encadrée par la norme NF C 15-100, mais elle devient vite moins évidente dès qu’on touche à un va-et-vient, à une rénovation partielle ou à un logement ancien. Ici, je vais droit à l’essentiel: ce que signifient les couleurs, ce qui reste fiable, ce qui ne l’est pas, et les réflexes concrets pour éviter les erreurs de câblage.

Le code couleur qui sert de base dans une maison

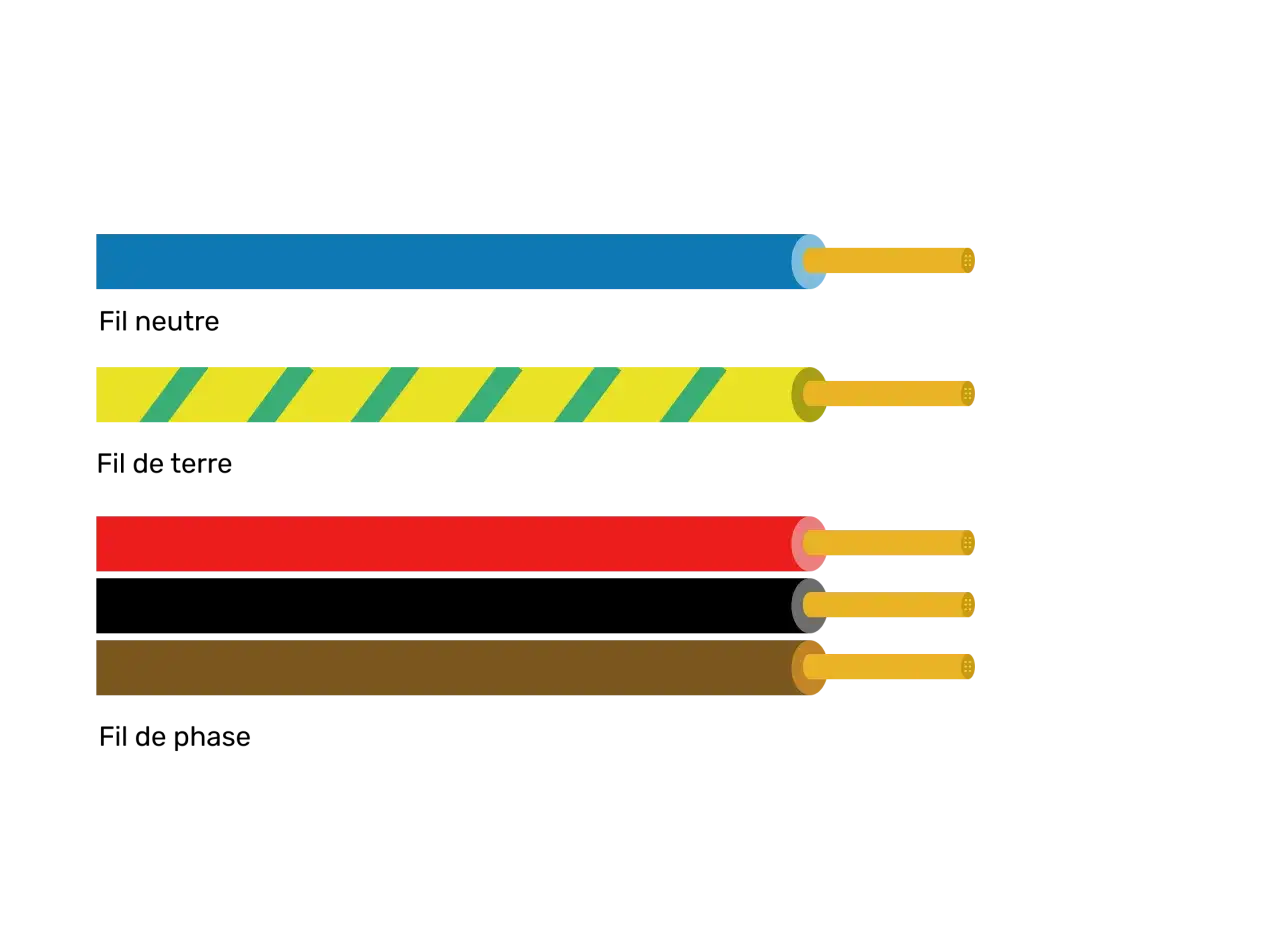

Dans une installation domestique récente, la logique est simple: le bleu désigne le neutre, le vert/jaune la terre et les autres couleurs servent le plus souvent à la phase ou à des conducteurs de commande. Ce repérage existe pour une raison très concrète: on doit pouvoir ouvrir une boîte de dérivation ou un tableau sans avoir à deviner la fonction de chaque fil.

Conducteur	Couleurs courantes	Rôle	Ce qu’il faut retenir
Neutre	Bleu clair	Retour du courant vers la source	Couleur réservée, elle doit rester lisible et cohérente.
Terre	Vert et jaune	Protection des personnes et des appareils	Le bicolore est le repère le plus strict du câblage domestique.
Phase	Marron, noir, rouge, parfois gris	Alimentation du circuit	On privilégie une couleur cohérente par fonction, sans toucher au bleu ni au vert/jaune.
Navettes / commande	Orange, violet, parfois autre teinte selon le chantier	Liaison entre interrupteurs ou commande d’un point lumineux	Il s’agit d’un usage courant, pas d’une règle absolue valable partout.

Dans les montages triphasés, j’observe souvent un repérage complémentaire avec marron, noir et gris pour distinguer les phases, alors qu’en monophasé la lecture reste centrée sur phase, neutre et terre. Ce qui compte, à mes yeux, ce n’est pas seulement la couleur visible, mais la cohérence de l’ensemble: une installation lisible se dépanne vite, une installation brouillée devient coûteuse à corriger. C’est précisément sur les interrupteurs que la lecture devient moins intuitive.

Les circuits d’éclairage compliquent un peu la lecture

Dès qu’on passe d’une prise simple à un éclairage commandé par un interrupteur, la couleur du fil ne raconte plus toute l’histoire. Sur un va-et-vient, la phase arrive sur la borne L du premier mécanisme, les deux navettes relient les deux interrupteurs entre eux, puis le retour lampe repart vers le luminaire depuis le second point de commande. Autrement dit, un même conducteur peut avoir une fonction très précise dans un montage donné, sans que cette fonction soit déductible à 100 % de sa seule couleur.

• Phase permanente: elle alimente le circuit et doit être identifiée sans ambiguïté.
• Navettes: elles servent à faire circuler l’information de commande entre deux interrupteurs.
• Retour lampe: il alimente le luminaire quand la commande est fermée.
• Neutre: il n’est généralement pas coupé par l’interrupteur simple classique.

Je vois souvent une erreur récurrente: on suppose qu’un fil orange ou violet “veut dire” la même chose partout. En pratique, ces couleurs sont fréquemment employées pour les navettes ou le retour lampe, mais elles restent des conventions de chantier, pas une garantie universelle. Sur un montage propre et récent, cela aide; sur une installation ancienne ou bricolée, cela peut tromper. Le vrai piège commence quand on tombe sur un logement ancien ou modifié au fil du temps.

Les logements anciens ne respectent pas toujours le code actuel

Dans un logement antérieur aux habitudes de câblage modernes, je considère la couleur comme un indice, jamais comme une preuve. Les fiches pratiques de Legrand rappellent d’ailleurs que certaines installations anciennes ou des interventions non qualifiées ont pu conduire à une mauvaise utilisation des couleurs normalisées. C’est exactement pour cela qu’un fil bleu n’est pas, à lui seul, une garantie absolue de neutre dans un circuit modifié il y a des années.

Situation	Ce qu’on rencontre souvent	Risque principal	Mon réflexe
Installation ancienne	Couleurs non homogènes, repérage partiel, fils réaffectés	Mauvaise identification d’un conducteur actif	Je teste avant toute conclusion.
Rénovation partielle	Un ancien fil conservé mais utilisé pour une autre fonction	Repérage trompeur lors d’une future intervention	Je marque et je documente le nouveau rôle du conducteur.
Boîte déjà modifiée plusieurs fois	Couleurs cohérentes seulement sur une partie du circuit	Erreur de branchement en cascade	Je reconstitue le trajet du courant avant de rebrancher.

Ce tableau résume bien la règle que j’applique sur chantier: la couleur aide, mais elle ne suffit jamais seule. Dès qu’un doute apparaît, je passe à la méthode de diagnostic. C’est plus lent, mais infiniment plus sûr, et cela évite de transformer un simple remplacement en panne imprévisible.

Identifier un conducteur sans se fier aux couleurs

Pour moi, la bonne méthode commence toujours par la coupure au disjoncteur général, puis par la vérification de l’absence de tension. Un simple tournevis testeur peut aider à repérer une phase, mais il ne suffit pas à lui seul pour comprendre tout un câblage. Quand je veux être rigoureux, j’utilise un VAT (vérificateur d’absence de tension) ou un multimètre adapté, puis je note les conducteurs avant de les démonter.

1. Je coupe l’alimentation au disjoncteur principal.
2. Je vérifie l’absence de tension sur tous les conducteurs accessibles.
3. Je photographie la boîte ou le mécanisme avant de toucher au moindre fil.
4. Je repère chaque conducteur avec une étiquette ou un marquage clair.
5. Je ne reconnecte qu’après avoir identifié la fonction réelle du fil, pas seulement sa couleur.

Cette discipline paraît basique, mais elle fait gagner du temps. Un fil mal repéré aujourd’hui devient une erreur coûteuse demain, surtout dans un tableau, une boîte de dérivation ou un interrupteur double. Une fois le conducteur identifié, il reste encore à éviter les pièges les plus fréquents au moment du raccordement.

Les erreurs de câblage que je rencontre le plus souvent

La plupart des erreurs ne viennent pas d’un manque de théorie, mais d’un excès de confiance. On pense reconnaître un conducteur, on referme la boîte trop vite, et on découvre le problème au prochain dépannage. Voici les fautes que je croise le plus souvent, avec leurs conséquences concrètes.

• Croire qu’un bleu est forcément un neutre: dans un logement ancien ou modifié, ce n’est pas une preuve suffisante.
• Utiliser le vert/jaune pour autre chose que la terre: c’est une très mauvaise pratique, parce que cette couleur doit rester réservée à la protection.
• Mélanger les couleurs sans marquage: le câblage devient illisible dès qu’il faut intervenir de nouveau.
• Ne pas distinguer navette et retour lampe: l’interrupteur fonctionne mal ou de façon incohérente.
• Confondre couleur et section: la teinte indique une fonction, pas la capacité du conducteur à supporter le courant.

Ce que l’on regarde	Ce que cela indique	Exemple courant
La couleur	La fonction du conducteur	Bleu = neutre, vert/jaune = terre
La section	Le courant admissible et le type de circuit	1,5 mm² pour un éclairage, 2,5 mm² pour des prises classiques

Je rappelle souvent cette distinction parce qu’elle évite bien des confusions: un fil marron n’est pas “plus puissant” qu’un bleu, il a juste une autre fonction dans le circuit. La couleur sert au repérage; la section, elle, répond à une logique de sécurité et de dimensionnement. Avant de refermer une boîte ou de remettre le courant, je fais donc un dernier contrôle très concret.

Le contrôle que je fais avant de refermer la boîte

Avant toute remise sous tension, je vérifie trois choses sans négocier avec le doute: le neutre reste bleu, la terre reste vert/jaune et aucun conducteur actif ne peut toucher une borne voisine ou une partie métallique. Si le circuit a été modifié, je laisse aussi un repérage propre, parce que le prochain intervenant ne verra que ce que j’ai laissé derrière moi.

• Je contrôle le serrage de chaque borne.
• Je vérifie qu’aucun fil n’est pincé par la plaque ou le mécanisme.
• Je m’assure que les conducteurs réaffectés sont clairement identifiés.
• Je teste le point de commande après remise sous tension.
• J’arrête immédiatement l’intervention si une couleur, une tension ou un trajet ne correspond pas au schéma attendu.

Au fond, une installation réussie n’est pas celle qui “a l’air” correcte à la première lecture, mais celle qui reste simple à comprendre, à dépanner et à faire évoluer. C’est exactement ce que je cherche quand je traite la couleur des fils électriques: moins d’approximation, plus de lisibilité, et un câblage qui protège autant qu’il fonctionne.
