Les points clés à garder en tête avant de tirer un câble
- Le conducteur isolé et le câble gainé ne servent pas aux mêmes usages.
- En habitation, les repères les plus courants restent 1,5 mm², 2,5 mm² et 6 mm².
- La section doit toujours être cohérente avec le disjoncteur et avec le nombre de points alimentés.
- Un câble pour pose fixe, un câble pour tableau et un câble pour usage mobile ne se remplacent pas sans vérification.
- Le mode de pose compte autant que la puissance, surtout en extérieur, en enterré ou en faisceau.
- Le courant faible pour le réseau domestique ne se câble pas comme une alimentation 230 V.
Les familles de câbles à connaître avant de choisir
Je distingue toujours d’abord deux niveaux. D’un côté, les conducteurs isolés, qu’on tire dans une gaine ou une goulotte. De l’autre, les câbles gainés, qui embarquent plusieurs conducteurs sous une même enveloppe et encaissent mieux une pose plus exposée. Cette différence paraît simple, mais elle change tout au moment du câblage.
Dans la pratique résidentielle française, quelques références reviennent sans cesse. Elles couvrent l’essentiel des besoins d’une maison, d’un appartement ou d’une petite rénovation bien pensée.
| Famille | Construction | Usages typiques | Ce qu’il faut retenir |
|---|---|---|---|
| H07V-U | Conducteur isolé, rigide, sans gaine commune | Circuits fixes sous conduit, goulotte ou tube | Très courant en logement quand le cheminement est déjà protégé |
| H07V-K | Conducteur isolé, souple, sans gaine commune | Tableaux, armoires, câblage de commande | Plus maniable, utile quand on travaille dans un tableau ou un coffret |
| U-1000 R2V | Câble multiconducteur avec gaine PVC | Éclairage, prises, chauffage, alimentation générale, intérieur et extérieur | Le plus polyvalent pour les installations fixes |
| H07RN-F | Câble souple en caoutchouc | Appareils mobiles, rallonges, chantier, équipements extérieurs | À privilégier dès qu’il y a de la mobilité ou des contraintes mécaniques |
| RJ45 et câbles de communication | Courant faible, réseau de données | Internet, téléphonie, TV, domotique | Ne remplace jamais un câble d’alimentation 230 V |
Le point que je surveille le plus est simple: un câble n’est bon que pour le contexte dans lequel il est posé. Un conducteur souple dans un tableau, un câble rigide dans une gaine, un câble mobile pour une rallonge ou un réseau de communication pour la domotique ne répondent pas au même besoin. C’est cette logique qu’il faut garder en tête avant même de parler de section. Cela m’amène directement au critère qui fait souvent la différence sur un chantier: le dimensionnement électrique.
La section du conducteur et la protection qui vont avec
La section ne sert pas à “faire joli” sur la fiche technique. Elle détermine la capacité du conducteur à transporter le courant sans chauffer, et elle doit toujours rester cohérente avec le calibre du disjoncteur. Je vois encore trop souvent des installations choisies sur la seule puissance de l’appareil, alors que la longueur du circuit, la température ambiante et le regroupement des câbles peuvent changer le résultat.| Circuit | Section habituelle | Protection associée | Repère pratique |
|---|---|---|---|
| Éclairage | 1,5 mm² | 16 A maximum | Jusqu’à 8 points lumineux par circuit |
| Prises de courant générales | 1,5 mm² | 16 A maximum | Jusqu’à 8 prises sur ce format |
| Prises de courant plus confortables | 2,5 mm² | 20 A maximum | Jusqu’à 12 prises par circuit |
| Four, lave-vaisselle, lave-linge, chauffe-eau et autres appareils dédiés | 2,5 mm² | 20 A maximum | Un circuit dédié par appareil, selon le besoin |
| Plaque de cuisson | 6 mm² | 32 A | Un circuit dédié |
Je retiens aussi une règle de bon sens: plus le circuit est long, plus la chute de tension compte. Si la pose est en faisceau, dans un environnement chaud ou dans une configuration qui s’éloigne d’une pose standard, il faut parfois augmenter la section au lieu de rester sur le minimum théorique. Autrement dit, la bonne section n’est pas seulement une question de watts, mais aussi de conditions réelles. Une fois ce cadre posé, il faut regarder où et comment le câble va réellement passer.
Le cheminement compte autant que le câble
Un câble correct peut devenir un mauvais choix s’il est posé dans un environnement qui ne lui convient pas. C’est pour cela que je regarde toujours trois choses avant de choisir: intérieur ou extérieur, pose visible ou enterrée, et fixe ou mobile. Le même logement peut imposer plusieurs réponses différentes selon la zone concernée.
- En intérieur protégé, les conducteurs isolés sous gaine ou goulotte restent une solution propre et économique.
- En installation fixe plus exposée, le U-1000 R2V est intéressant parce qu’il supporte une utilisation en intérieur comme en extérieur.
- En pose enterrée, il faut prévoir une protection mécanique complémentaire et ne jamais improviser le cheminement.
- En usage mobile, le H07RN-F est nettement plus pertinent grâce à sa souplesse et à sa robustesse.
- En extérieur, la résistance aux UV et aux contraintes climatiques devient un vrai critère de choix.
Je conseille aussi de ne jamais sous-estimer les écarts entre les conditions “idéales” et le chantier réel. Dès que la température, la longueur ou le regroupement des câbles s’écartent du cas standard, le dimensionnement doit être revu. C’est souvent là que naissent les échauffements, les déclenchements intempestifs et les reprises inutiles. Cette logique vaut encore plus dès qu’on mélange puissance et réseau de données dans la même habitation.

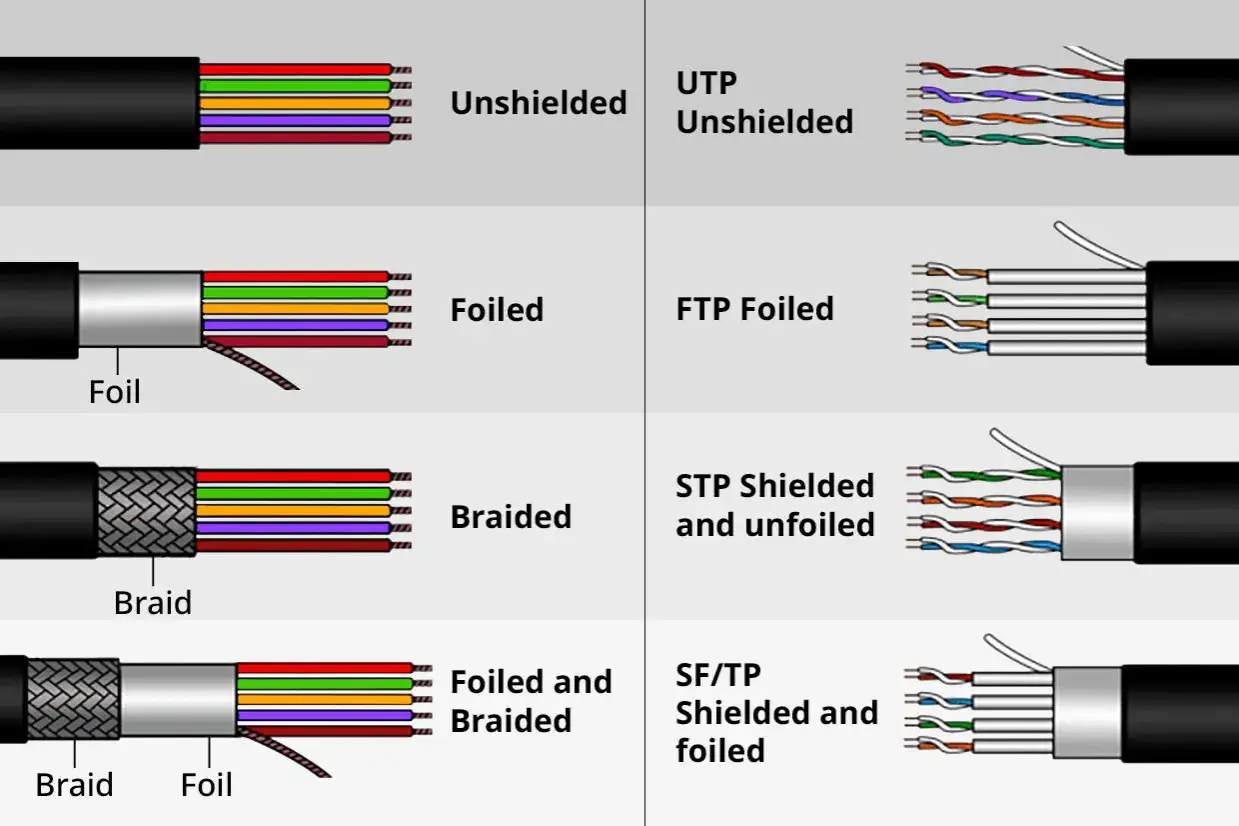

Courant faible et domotique ne se câblent pas comme le 230 V
Dans une maison moderne, le câblage ne sert pas seulement à alimenter des prises et des luminaires. Il transporte aussi le réseau internet, la téléphonie, la TV et une partie des usages domotiques. Là, on bascule dans le courant faible, avec des règles de conception différentes et une organisation qui s’appuie en général sur un coffret de communication et un câblage en étoile.
Je recommande de penser ce réseau dès le projet, pas à la fin. Un point RJ45 bien placé dans un bureau, derrière une TV, dans un salon ou près d’une box domotique vaut souvent mieux qu’une solution bricolée en Wi-Fi uniquement. Le confort est meilleur, la maintenance aussi, et la stabilité du réseau fait une vraie différence dès qu’on multiplie les objets connectés.
- Le réseau de communication distribue internet, téléphonie et multimédia vers plusieurs pièces.
- Le câblage en étoile facilite le repérage et les évolutions futures.
- Les câbles de données doivent rester distincts des circuits d’alimentation.
- Pour la domotique, je prévois toujours une marge de raccordement et quelques points supplémentaires.
Le piège classique consiste à croire qu’un câble de puissance et un câble de communication peuvent être traités de la même manière. En réalité, ils répondent à des contraintes différentes, et les confondre complique autant le fonctionnement que le dépannage. Une fois ce point compris, il reste à éviter les erreurs les plus fréquentes sur le terrain, celles qui coûtent du temps et parfois de la sécurité.
Les erreurs que je vois le plus souvent sur un chantier domestique
Sur les rénovations comme sur les installations neuves, les mêmes fautes reviennent. Elles sont rarement spectaculaires, mais elles finissent souvent par créer une installation moins fiable, moins lisible et plus difficile à faire évoluer.
- Choisir un câble uniquement sur le prix : on gagne quelques euros au départ, puis on perd en qualité de pose ou en sécurité.
- Confondre section et protection : un câble bien dimensionné avec un mauvais disjoncteur reste une mauvaise combinaison.
- Ignorer le mode de pose : intérieur, extérieur, enterré, apparent ou en gaine n’imposent pas les mêmes solutions.
- Sous-estimer la longueur : plus le circuit s’allonge, plus la chute de tension devient un sujet concret.
- Mélanger courant fort et courant faible sans logique : cela complique le repérage, la maintenance et parfois la stabilité du réseau.
- Oublier les besoins futurs : dans une maison, un point réseau ou un circuit dédié de plus est souvent plus simple à prévoir qu’à ajouter après coup.
La bonne approche n’est pas de surdimensionner partout, mais de choisir le bon compromis dès le départ. C’est ce qui évite les câbles trop fragiles, les tableaux illisibles et les installations qui semblent correctes au premier regard mais deviennent pénibles à l’usage. Je termine donc avec mon repère le plus simple, celui que j’applique avant d’acheter quoi que ce soit.
Le repère simple que je garde avant d’acheter un câble
Avant d’acheter, je me pose toujours les mêmes questions: ce circuit est-il fixe ou mobile, alimente-t-il de la puissance ou du réseau, passe-t-il en intérieur ou en extérieur, et la section reste-t-elle cohérente avec le disjoncteur prévu ? Si une seule réponse est floue, je ne valide pas le choix tout de suite.
Dans un logement, le trio gagnant reste le même: bon type de câble, bonne section, bonne protection. Quand ces trois éléments sont alignés, le câblage devient plus simple à poser, plus simple à maintenir et nettement plus sûr au quotidien.
