Une prise à remplacer, un luminaire à raccorder ou un tableau électrique à repérer, et la couleur d’un fil électrique devient immédiatement un repère précieux. En France, le bleu, le vert-jaune et les couleurs de phase répondent à des usages précis, mais les installations anciennes réservent parfois de mauvaises surprises. Voici comment identifier chaque conducteur, éviter les erreurs courantes et intervenir avec méthode.
Les repères essentiels pour reconnaître un fil sans se tromper
- Bleu : conducteur neutre dans une installation récente.
- Vert et jaune : conducteur de protection, appelé la terre.
- Rouge, marron ou noir : couleurs courantes de la phase.
- Orange ou violet : souvent utilisés pour un retour lampe ou une commande.
- La couleur ne suffit jamais pour confirmer l’absence de tension.

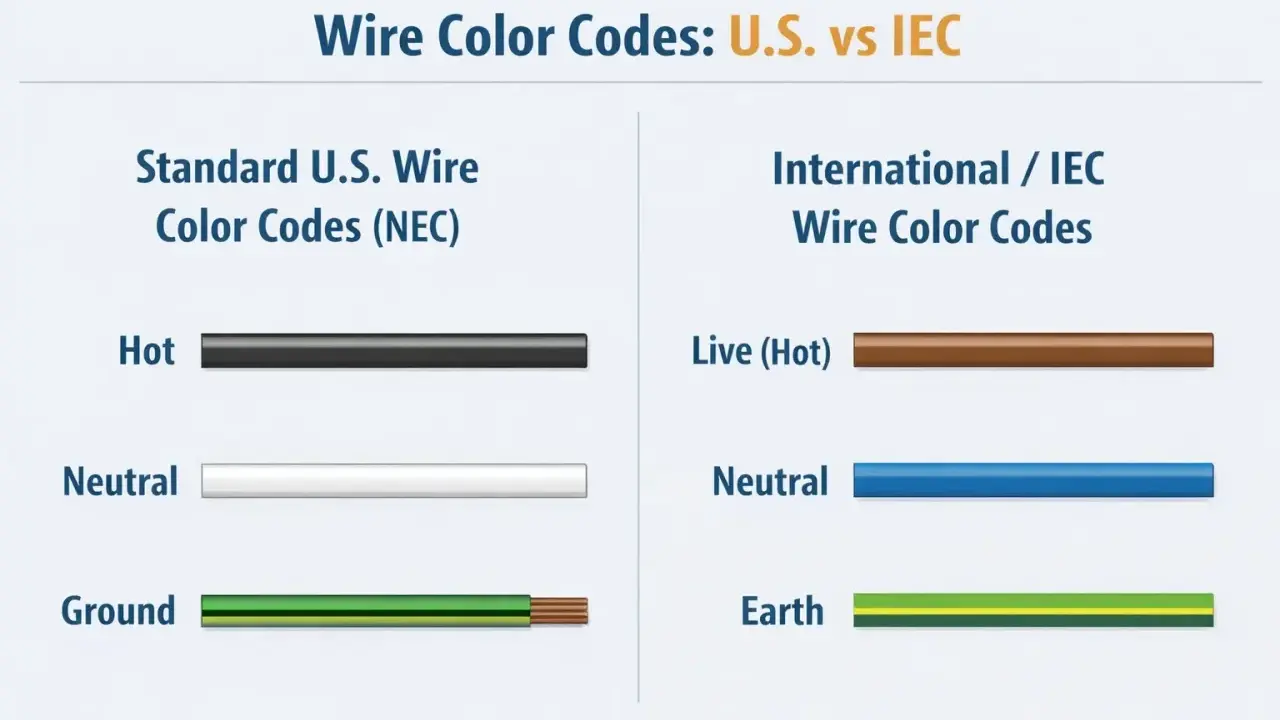

Les trois couleurs à connaître dans une installation française
Dans un câblage domestique récent, trois conducteurs reviennent presque toujours. Le bleu clair identifie le neutre, le vert et jaune le conducteur de protection, tandis que la phase adopte une autre couleur. Ce repérage s’inscrit dans les règles de la NF C 15-100, qui encadre les installations électriques basse tension dans les logements.
| Couleur habituelle | Fonction | Rôle concret |
|---|---|---|
| Bleu clair | Neutre | Assure le retour du courant vers le réseau. |
| Vert et jaune | Terre | Évacue un courant de défaut et protège les personnes. |
| Rouge, marron ou noir | Phase | Amène la tension au circuit ou à l’appareil. |
La terre ne sert donc pas à faire fonctionner une prise ou une lampe. Elle intervient surtout en cas de défaut d’isolement, par exemple lorsqu’une carcasse métallique devient accidentellement sous tension. C’est pourquoi je considère le fil vert-jaune comme intouchable pour tout autre usage.
Quelle couleur choisir pour la phase et les conducteurs commandés
Contrairement au neutre et à la terre, la phase ne correspond pas à une seule couleur obligatoire dans l’usage domestique courant. Elle peut être rouge, marron, noire ou grise, à condition de ne pas utiliser le bleu ni le vert-jaune comme repères ordinaires de phase dans une installation récente.
Dans un circuit d’éclairage, on rencontre aussi des fils orange, violet ou noir pour le retour lampe. Ce conducteur est la phase qui n’est alimentée que lorsque l’interrupteur est fermé. La couleur aide à comprendre le cheminement, mais elle ne change pas la fonction électrique du fil.
Le cas du fil pilote
Le chauffage électrique peut comporter un fil pilote noir. Il transmet des ordres de programmation comme le mode confort, éco ou hors-gel. Il ne faut pas le confondre avec un neutre ou le raccorder au hasard, même si le circuit semble fonctionner sans lui.
Pour un câblage neuf, je recommande de garder une logique simple et constante. Utilisez le bleu pour le neutre, le vert-jaune pour la terre et réservez une couleur bien distincte pour la phase et les commandes. Un repérage cohérent facilite énormément une future intervention domotique ou le remplacement d’un équipement.
Pourquoi il ne faut jamais se fier uniquement à la couleur
Dans une maison ancienne, le code couleur peut être incomplet, dépassé ou avoir été modifié par un précédent occupant. Un fil bleu peut parfois avoir été mal employé, une terre peut être absente et plusieurs conducteurs peuvent présenter la même couleur. La règle la plus importante reste donc simple : une couleur donne une indication, pas une preuve.
Avant toute manipulation, coupez le circuit au tableau, empêchez sa remise sous tension et vérifiez l’absence de tension avec un vérificateur d’absence de tension bipolaire. Un simple tournevis testeur ou une application mobile ne constitue pas une vérification suffisante pour travailler en sécurité.
Je conseille également de contrôler le bon disjoncteur plutôt que de supposer que son étiquette est correcte. Dans les installations bricolées, les repérages du tableau sont parfois faux, et c’est précisément ce détail qui transforme une intervention banale en situation dangereuse.
Comment identifier les fils d’une prise ou d’un luminaire
Sur une prise moderne, on trouve normalement une phase, un neutre et une terre. Le fil bleu se raccorde à la borne N, le vert-jaune à la borne de terre et la phase à la borne L. La position physique de la phase et du neutre peut dépendre du matériel et du schéma retenu, mais les bornes doivent toujours être respectées.
Pour un luminaire, le raccordement est souvent plus varié. Le bleu rejoint le neutre du luminaire, le vert-jaune la terre si l’appareil possède une borne prévue à cet effet, et le retour commandé alimente la phase de la lampe. Un luminaire de classe II, reconnaissable à son symbole de double carré, ne se raccorde pas à la terre, mais le conducteur de protection doit rester correctement isolé et rangé dans la boîte.
Lire aussi : Mesurer le courant - Brancher un ampèremètre en série sans erreur
Une méthode prudente en quatre étapes
- Photographier le branchement avant de déconnecter quoi que ce soit.
- Couper le disjoncteur concerné, puis vérifier l’absence de tension.
- Repérer chaque conducteur avec une étiquette ou un petit schéma.
- Raccorder selon les indications des bornes et du fabricant.
Si les fils sont tous de la même couleur, si une tension reste présente ou si vous ne comprenez pas le montage, arrêtez-vous. Dans ce cas, le recours à un électricien coûte moins cher qu’une erreur de câblage, surtout dans un logement ancien ou humide.
Les erreurs de couleur qui reviennent le plus souvent
La première erreur consiste à utiliser le vert-jaune comme conducteur actif parce qu’il reste un fil disponible. C’est interdit dans l’esprit comme dans la pratique du repérage, car toute personne intervenant plus tard pourrait croire qu’il s’agit d’une terre fiable.
La deuxième est de considérer tout fil bleu comme inoffensif. Un défaut de câblage ou une ancienne modification peut placer ce conducteur sur la phase. Il faut donc mesurer avant de toucher, même lorsque la couleur semble rassurante.
On voit aussi des raccordements réalisés avec des dominos mal serrés, des fils dénudés trop longs ou des sections inadaptées. La couleur ne corrige aucun de ces défauts : elle facilite l’identification, mais la sécurité dépend aussi de la section du conducteur, de la protection au tableau et de la qualité des connexions.
Ce que le code couleur change pour vos futurs travaux
Un repérage propre simplifie les rénovations, l’installation d’un variateur, l’ajout d’un détecteur ou la mise en place d’un système domotique. Je recommande de conserver un schéma daté du circuit dans le tableau, surtout lorsque plusieurs commandes ou retours lampe passent par la même boîte.
Ne confondez toutefois pas couleur et capacité électrique. Deux fils marron peuvent avoir des sections différentes et ne pas être protégés par le même disjoncteur. Pour choisir un câble, il faut aussi vérifier la section, la longueur, le mode de pose et le calibre de la protection.
Le bon réflexe tient en une phrase : le bleu correspond généralement au neutre, le vert-jaune à la terre, les autres couleurs aux conducteurs actifs ou de commande, mais seule une vérification électrique permet de confirmer la réalité du circuit. Cette discipline rend le câblage plus lisible aujourd’hui et beaucoup plus sûr lors de la prochaine intervention.
