Une eau froide au réveil, un contacteur qui reste bloqué ou un tableau électrique mal protégé peuvent rapidement transformer un simple ballon d’eau chaude en vraie source de tracas. Le contacteur de chauffe-eau sert à piloter automatiquement la résistance pendant les heures creuses, tout en séparant correctement le circuit de commande du circuit de puissance. Je détaille ici son fonctionnement, les protections indispensables, les positions Auto, 0 et marche forcée, ainsi que les vérifications utiles en cas de panne.
L’essentiel pour piloter un ballon en toute sécurité
- Le contacteur jour/nuit commande automatiquement la chauffe selon le signal des heures creuses.
- Le circuit de puissance du ballon doit être protégé par un disjoncteur 20 A maximum.
- La bobine du contacteur nécessite un disjoncteur 2 A dédié.
- La position Auto dépend du signal heures creuses, tandis que la marche forcée permet une chauffe immédiate.
- Un contacteur ne remplace jamais un disjoncteur ni une protection différentielle 30 mA.
À quoi sert réellement le contacteur de chauffe-eau

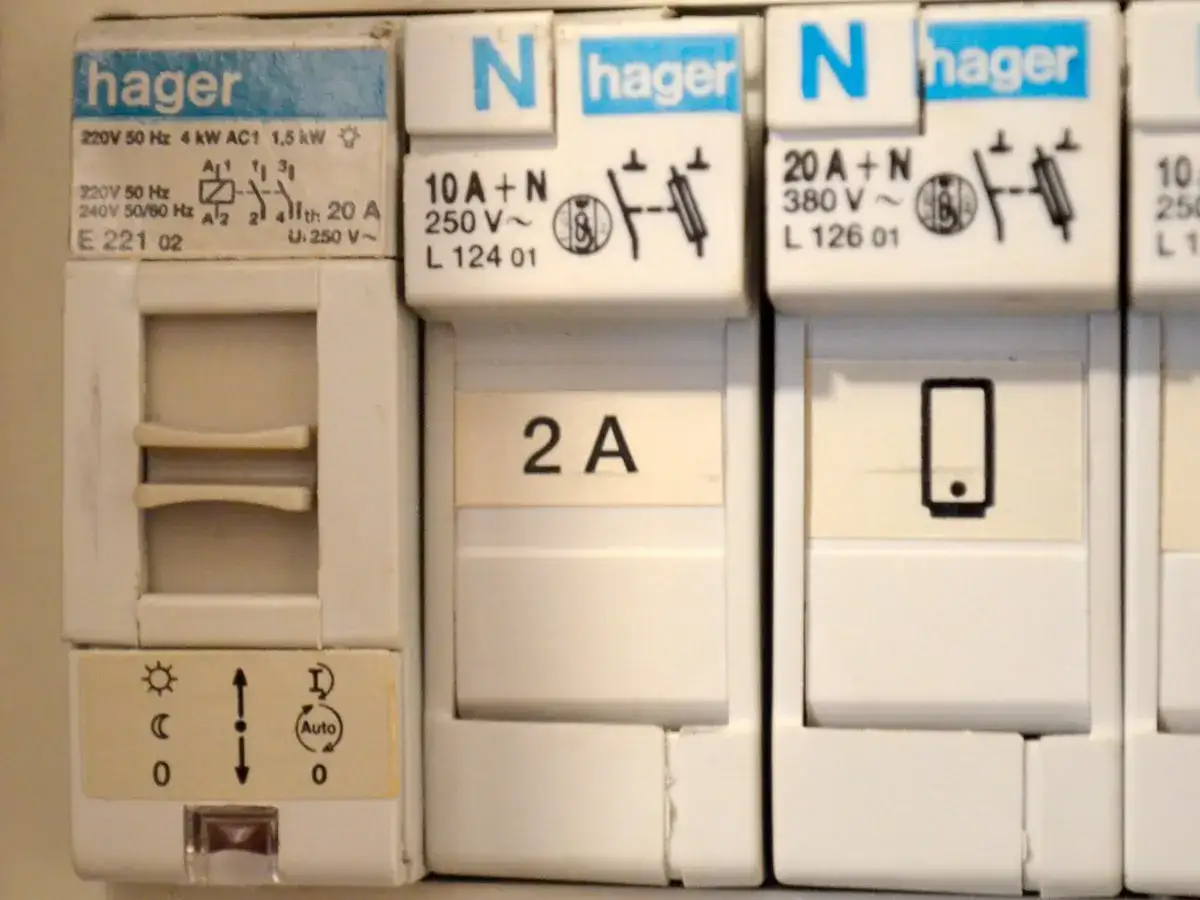

Le contacteur jour/nuit est un appareil modulaire installé sur le rail DIN du tableau électrique. Son rôle est simple mais important : il ouvre ou ferme l’alimentation du ballon en fonction d’un ordre reçu pendant les heures creuses.
Le ballon ne décide donc pas seul de l’horaire de chauffe. Lorsque le signal tarifaire est envoyé, la bobine du contacteur est alimentée et les contacts de puissance se ferment. La résistance du chauffe-eau reçoit alors le courant jusqu’à ce que la période se termine ou que le thermostat atteigne la température réglée.
Je distingue toujours les deux fonctions, car elles sont souvent confondues. Le contacteur commande le circuit, tandis que le disjoncteur protège les conducteurs contre les surcharges et les courts-circuits. Retirer l’un pour compenser l’absence de l’autre crée une installation dangereuse.
Un fonctionnement lié aux heures creuses
Les plages horaires ne sont pas nécessairement limitées à la nuit. Elles sont définies selon l’offre souscrite et peuvent varier selon le logement. Le mode automatique ne fonctionnera donc que si le contrat prévoit ce signal et si la liaison de commande entre le compteur ou le relais de découplage et le tableau est opérationnelle.
Sans abonnement adapté, la position Auto peut rester inactive. Dans ce cas, le ballon peut être alimenté en marche forcée ou piloté par une autre solution, comme une horloge modulaire, mais l’intérêt économique dépendra alors des horaires réellement choisis.
Les protections à prévoir dans le tableau électrique
Un montage classique comporte trois éléments distincts. Le premier protège la puissance du ballon, le deuxième protège la commande du contacteur et le troisième effectue la commutation entre les deux.
| Élément | Rôle | Valeur courante |
|---|---|---|
| Disjoncteur du chauffe-eau | Protège le circuit alimentant la résistance | 20 A maximum |
| Disjoncteur de commande | Protège la bobine et les fils de pilotage | 2 A |
| Contacteur jour/nuit | Met sous tension le ballon selon l’ordre reçu | Souvent 20 ou 25 A |
| Interrupteur différentiel | Protège les personnes contre les défauts d’isolement | 30 mA |
Pour un chauffe-eau monophasé classique, le circuit de puissance est généralement réalisé en conducteurs de 2,5 mm² et protégé par un disjoncteur 20 A. Le calibre ne se choisit pas uniquement selon la puissance inscrite sur le ballon, mais aussi selon la section des fils et la configuration générale du tableau.
Le disjoncteur 2 A est réservé à la commande. Il ne protège pas la résistance du ballon. Cette séparation est l’un des points que je vérifie en priorité, car un ancien tableau comporte parfois un seul dispositif mal identifié ou un fusible qui ne correspond plus aux pratiques actuelles.
Les bornes à reconnaître
Les repères changent légèrement selon les fabricants, mais on retrouve souvent les mêmes fonctions. Les bornes A1 et A2 correspondent à la bobine de commande. Les bornes de puissance, souvent repérées 1-2 et 3-4, laissent passer la phase et le neutre vers le ballon.
Le signal heures creuses arrive généralement par les bornes C1 et C2 de l’installation de comptage ou par un relais associé. Il ne faut pas improviser le raccordement en se fiant uniquement à la couleur des fils. Le schéma présent sur le capot du matériel et l’identification réelle des conducteurs restent indispensables.
Comprendre les positions Auto, 0 et marche forcée
La plupart des modèles possèdent une manette à trois positions. Elle permet de diagnostiquer rapidement le comportement du circuit, à condition de connaître ce que chaque position autorise réellement.
| Position | Fonction | Quand l’utiliser |
|---|---|---|
| Auto | Le ballon suit le signal des heures creuses | Usage quotidien recommandé |
| 0 | Le ballon reste coupé | Absence prolongée ou intervention |
| Marche forcée | Le ballon chauffe sans attendre l’ordre tarifaire | Besoin ponctuel d’eau chaude ou test |
La marche forcée est pratique après une consommation inhabituelle, par exemple lorsque plusieurs personnes prennent une douche à la suite. Elle ne doit toutefois pas devenir le mode permanent par défaut, surtout si l’objectif du contrat est de profiter des heures creuses.
Sur certains contacteurs, la manette revient automatiquement en position Auto au prochain passage en heures creuses. Sur d’autres, elle peut rester temporairement en marche forcée. Je conseille donc de vérifier le comportement du modèle installé plutôt que de se fier à la seule position de la manette.
Comment se déroule un branchement correct

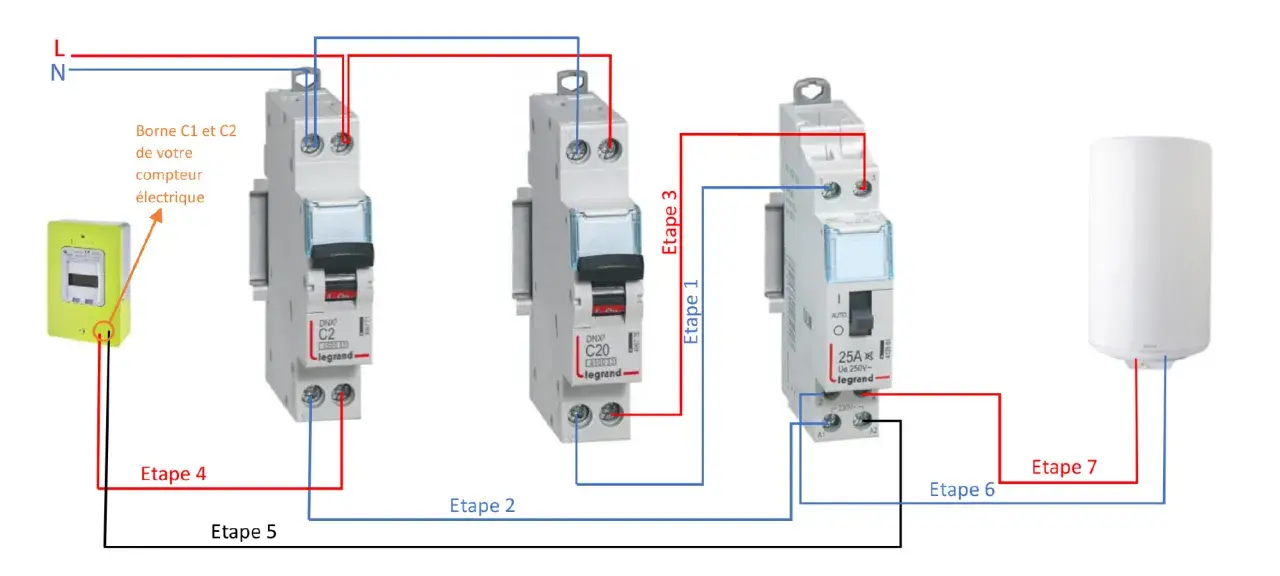

Le contacteur se place dans le tableau, sous la protection de la rangée concernée. Le schéma de principe est le suivant : le disjoncteur 20 A alimente les contacts de puissance du contacteur, puis le contacteur alimente le chauffe-eau. En parallèle, le disjoncteur 2 A protège la bobine et son circuit de commande.
La commande reçoit l’information du passage en heures creuses. Quand cette information est active, la bobine attire le mécanisme interne et ferme les contacts. La puissance du ballon ne passe donc pas par les petits fils de commande, ce qui évite de faire transiter le courant élevé de la résistance dans un circuit inadapté.
Lire aussi : Portail Motorisé - Quel disjoncteur et différentiel choisir ?
Les points à contrôler avant la mise sous tension
- Le ballon dispose d’un circuit dédié et n’alimente pas d’autres appareils.
- Le disjoncteur de puissance est calibré à 20 A maximum.
- La commande du contacteur est protégée par un disjoncteur 2 A séparé.
- La terre du chauffe-eau est correctement reliée à la barrette de terre.
- Les conducteurs de phase et de neutre sont correctement repérés et serrés.
- La rangée est protégée par un interrupteur différentiel adapté, généralement 30 mA.
Une intervention dans un tableau ne se limite pas à baisser le disjoncteur du chauffe-eau. Il faut couper l’alimentation générale, vérifier l’absence de tension avec un appareil adapté et empêcher toute remise sous tension accidentelle. Pour une installation ancienne, triphasée ou difficile à identifier, je recommande clairement l’intervention d’un électricien.
La marche forcée peut servir de test, mais elle ne remplace pas une mesure électrique. Si le ballon chauffe en marche forcée et pas en Auto, le défaut se situe souvent du côté du signal heures creuses, du disjoncteur 2 A ou de la bobine.
Les pannes les plus courantes et leur interprétation
Lorsque l’eau reste froide, il ne faut pas remplacer immédiatement le contacteur. Plusieurs organes peuvent être en cause, et la position de la manette fournit déjà un premier indice.
| Symptôme | Cause possible | Vérification prudente |
|---|---|---|
| Le ballon chauffe en marche forcée mais pas en Auto | Signal heures creuses absent ou bobine non commandée | Contrôler le disjoncteur 2 A et le signal de commande |
| Le disjoncteur 20 A déclenche | Surcharge, défaut d’isolement ou résistance défectueuse | Ne pas réarmer en boucle, faire rechercher le défaut |
| Le contacteur bourdonne fortement | Borne desserrée, bobine fatiguée ou tension incorrecte | Couper le circuit et faire contrôler le serrage |
| Le disjoncteur 2 A déclenche | Court-circuit sur la commande ou bobine endommagée | Faire tester le circuit de commande |
| Le contacteur reste bloqué | Mécanisme usé ou contacts charbonnés | Prévoir le remplacement du module |
Un léger bruit de fonctionnement peut être normal sur un contacteur électromécanique, mais un bourdonnement nouveau ou très marqué mérite une vérification. Un mauvais serrage augmente la résistance au point de connexion, provoque un échauffement et peut endommager le module.
Je déconseille de maintenir la marche forcée pendant plusieurs jours pour contourner une panne. Cette solution masque le problème et peut faire fonctionner le ballon en dehors des périodes tarifaires prévues. Mieux vaut distinguer rapidement un défaut de commande, de protection ou de chauffe.
Quel contacteur choisir pour son installation
Pour un ballon monophasé courant, un modèle modulaire bipolaire compatible avec la puissance du circuit suffit généralement. Un contacteur de 25 A est souvent choisi pour piloter un circuit protégé en 20 A, mais il faut respecter les caractéristiques du fabricant et la nature de la charge.
Le choix dépend aussi de l’installation. Un modèle silencieux peut améliorer le confort dans un logement où le tableau se trouve près d’une chambre. Un contacteur connecté ou associé à un gestionnaire d’énergie peut être pertinent avec des panneaux photovoltaïques, mais il ne faut pas l’installer uniquement pour suivre une tendance : le gain dépend des habitudes de consommation et de la compatibilité du système.
Pour une rénovation simple, je privilégie un ensemble lisible avec un disjoncteur 2 A, un disjoncteur 20 A et un contacteur clairement repéré. Un tableau facile à comprendre sera plus simple à dépanner dans cinq ans qu’un montage très sophistiqué dont personne ne possède le schéma.
Le bon réglage pour éviter les mauvaises surprises
Après l’installation, je conseille de laisser la manette sur Auto et de vérifier le lendemain que le ballon a bien chauffé pendant la période prévue. Les horaires peuvent être consultés sur les documents du fournisseur ou dans l’espace client, car ils ne sont pas identiques dans tous les logements.
Si la consommation d’eau chaude est exceptionnellement élevée, utilisez la marche forcée pendant quelques heures puis replacez la manette sur Auto. Pour une absence de plusieurs jours, la position 0 peut éviter une chauffe inutile, mais il faut tenir compte des recommandations du fabricant avant de couper complètement un appareil équipé de fonctions particulières.
Un tableau bien organisé, des protections séparées et un contacteur correctement réglé font généralement toute la différence. Si le fonctionnement reste incertain malgré ces contrôles, le plus sûr est de faire mesurer la tension de commande et l’état de la bobine par un professionnel, plutôt que de modifier le câblage au hasard.
