Portail Motorisé - Quel disjoncteur et différentiel choisir ?

La bonne protection d’un portail motorisé ne se limite pas à choisir “un petit disjoncteur”. Il faut protéger à la fois le moteur, la ligne d’alimentation et les personnes, tout en évitant les coupures inutiles au démarrage. Ici, je passe en revue le calibre à viser, le rôle du différentiel, l’organisation du tableau et les erreurs qui compliquent le plus souvent une installation pourtant simple.

Ce qu’il faut protéger avant tout dans une motorisation de portail

Quand on parle de protection, il faut distinguer deux choses. Le disjoncteur protège les biens, donc le câble et le moteur, contre la surcharge et le court-circuit. L’interrupteur différentiel, lui, protège les personnes contre les défauts d’isolement et les fuites de courant. Les deux sont complémentaires, jamais interchangeables.

Le point de départ doit être le tableau électrique. Legrand rappelle qu’un automatisme de portail relève d’un circuit spécialisé et qu’il doit être raccordé au tableau de la maison, pas à une simple prise extérieure. C’est un détail qui change tout en pratique, parce qu’on sort alors d’un branchement “de confort” pour entrer dans une vraie logique de protection de circuit. Je regarde toujours l’ensemble comme une chaîne cohérente : alimentation, protection, câble, motorisation, accessoires. Si l’un des maillons est sous-dimensionné ou mal choisi, c’est souvent lui qui crée les déclenchements intempestifs ou les pannes à répétition. Cette logique de base aide déjà à éviter beaucoup d’erreurs, mais le vrai choix se joue au niveau du calibre.

Le point qui suit naturellement, c’est donc le dimensionnement du disjoncteur lui-même.

Le calibre que je retiens le plus souvent

Dans une installation résidentielle classique, je pars presque toujours d’un disjoncteur 10 A pour la motorisation du portail. La raison est simple : la puissance d’un automatisme de portail est généralement faible, et le courant demandé reste bien en dessous des valeurs qu’on réserve aux circuits plus gourmands. Legrand indique d’ailleurs qu’un 10 A est souvent adapté pour ce type d’automatisme.

Pour choisir proprement, je pars de la puissance indiquée sur la notice du moteur et je la ramène à l’intensité avec une règle simple : intensité = puissance en watts / 230 V. Un moteur de 230 W tire environ 1 A, un moteur de 460 W autour de 2 A. On voit vite qu’un 10 A laisse une marge confortable dans la majorité des cas domestiques.

Situation	Ce que je retiens en pratique	Pourquoi
Portail résidentiel standard en 230 V	Disjoncteur 10 A, souvent en courbe C	Le moteur consomme peu et la marge reste suffisante.
Démarrage avec appel de courant plus marqué	Je vérifie la courbe de déclenchement et la notice du moteur	Un démarrage brutal peut faire déclencher trop tôt une protection trop “serrée”.
Ligne longue entre le tableau et le portail	Je contrôle la section de câble avant de toucher au calibre	Le vrai sujet devient souvent la chute de tension, pas seulement l’ampérage.
Portail lourd ou installation atypique	Je fais valider le dimensionnement complet	On sort du schéma standard, surtout si le moteur est plus puissant.

La courbe compte autant que le calibre. En habitat, la courbe C reste le choix le plus courant. La courbe D accepte une pointe de courant plus forte au démarrage, mais je ne la retiens que si le fabricant du moteur le demande vraiment ou si le comportement au démarrage le justifie. Inutile de surprotéger “par sécurité” si cela devient la cause des déclenchements.

Une fois ce point posé, il faut encore traiter la protection différentielle du tableau, qui joue un rôle différent mais tout aussi important.

Le bon différentiel dans le tableau

Le différentiel protège les personnes. Pour un portail motorisé, je reste sur une protection 30 mA, comme pour les autres circuits du logement. Sur ce point, Promotelec précise qu’un tableau domestique peut utiliser un type AC ou A selon la nature des appareils, le type AC convenant aux circuits sans électronique de puissance et le type A aux équipements qui en embarquent.

Pour un portail, le plus raisonnable est de raisonner en fonction de la rangée du tableau et de l’ensemble des circuits déjà présents. Si le portail est seul sur une ligne peu chargée, un type AC suffit dans la plupart des cas. Si la rangée regroupe d’autres circuits plus techniques, ou si je veux harmoniser la protection d’un lot d’équipements, je peux retenir un type A sans difficulté particulière.

Le point à ne pas rater, c’est le rôle respectif des appareils :

• l’interrupteur différentiel coupe en cas de fuite de courant vers la terre ;
• le disjoncteur divisionnaire coupe en cas de surcharge ou de court-circuit ;
• l’un ne remplace pas l’autre.

Je garde aussi en tête une règle très simple du tableau résidentiel : un différentiel peut protéger jusqu’à 8 circuits. Cela veut dire qu’on ne choisit pas le bon appareil seulement pour le portail, mais pour toute la rangée concernée. C’est souvent là que le chantier devient propre ou, au contraire, bancal.

Une fois le couple disjoncteur-différentiel cohérent, il reste à organiser correctement la ligne d’alimentation jusque dans le coffret.

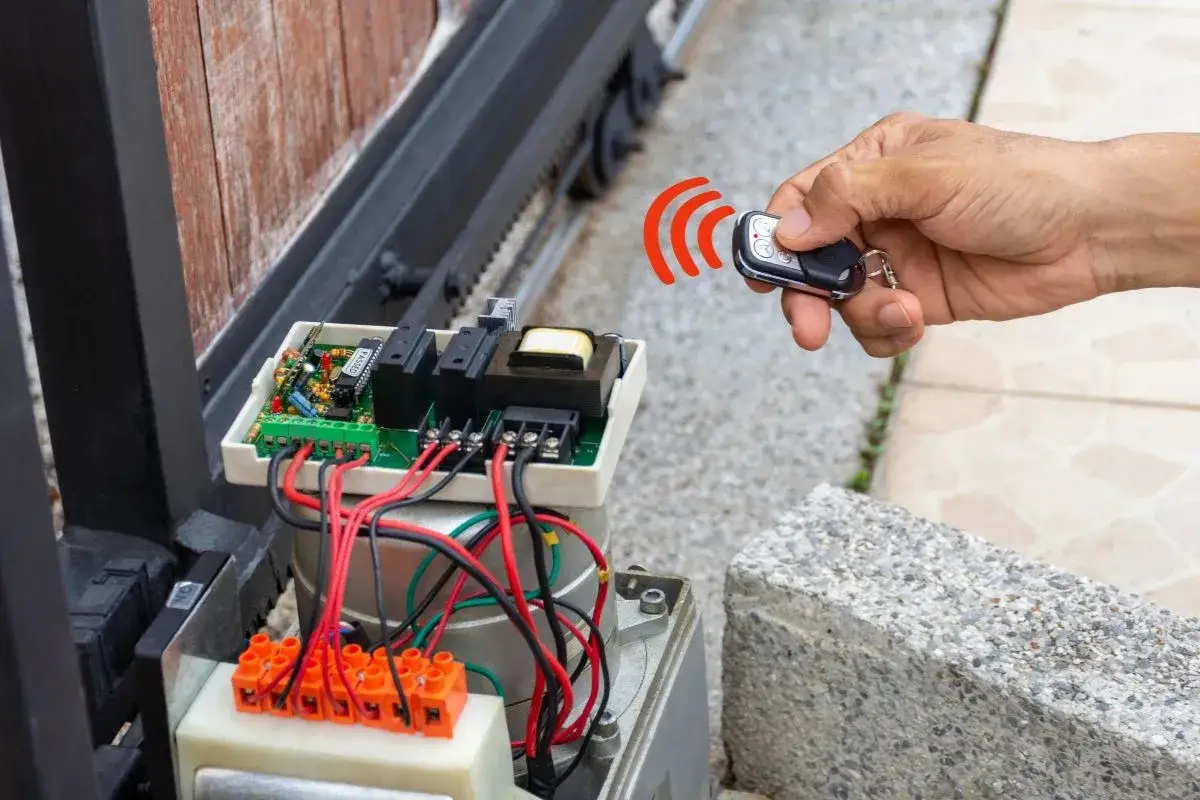

Comment organiser le tableau et la ligne d’alimentation

Je traite la motorisation du portail comme un circuit spécialisé. Cela veut dire une sortie dédiée depuis le tableau, une protection identifiée, et un raccordement propre jusqu’au moteur. On évite ainsi les montages “au plus court” sur une prise extérieure ou un départ partagé avec d’autres usages du jardin.

Sur une maison standard, je reste souvent sur une section de 1,5 mm² pour une ligne simple et courte, à condition que la notice du motoréducteur et la longueur de câble restent compatibles. Si la distance entre le tableau et le portail devient importante, je préfère recalculer la section plutôt que d’augmenter le calibre du disjoncteur au hasard. C’est une erreur fréquente : on croit résoudre un problème de câble avec un disjoncteur plus gros, alors qu’on fragilise la protection de la ligne.

La pratique que je recommande est assez simple :

• départ dédié depuis le tableau ;
• protection identifiée sur la rangée ;
• câble adapté à la puissance et à la distance ;
• repérage clair du circuit pour les interventions futures ;
• place suffisante dans le tableau pour intervenir sans bricolage.

Le tableau électrique d’une maison récente, avec sa GTL et ses rangées organisées, facilite beaucoup ce travail. À l’inverse, un tableau déjà saturé force souvent à faire des compromis peu élégants, et c’est là que les défauts de câblage commencent à apparaître. Les erreurs les plus classiques sont justement celles que je vois le plus souvent sur les installations de portail.

Les erreurs qui font sauter la protection ou rendent l’installation bancale

La première erreur, c’est de raccorder le portail sur une prise extérieure “parce que c’est plus simple”. Ce n’est pas un vrai départ spécialisé, et ce n’est pas la bonne manière de protéger une motorisation qui doit être durable et clairement repérée au tableau.

La deuxième, c’est de surdimensionner le disjoncteur “pour être tranquille”. Un 16 A à la place d’un 10 A peut sembler rassurant, mais si la section de câble ou la ligne n’ont pas suivi, on déplace simplement le problème. Je préfère une protection juste, cohérente avec la puissance réelle et avec la notice du moteur.

La troisième erreur, plus sournoise, consiste à incriminer le disjoncteur alors que le vrai problème est mécanique : portail dur, rail encrassé, galet grippé, bras mal réglé, moteur fatigué. Quand la protection saute au démarrage, je vérifie d’abord la mécanique avant d’accuser le tableau. C’est souvent là que se trouve la cause réelle.

Je fais aussi attention à ces points :

• oublier le différentiel 30 mA en amont ;
• mélanger le portail avec d’autres usages extérieurs sur le même départ ;
• négliger la courbe de déclenchement du disjoncteur ;
• ne pas tester le différentiel après installation ;
• ne pas étiqueter clairement le circuit dans le tableau.

Quand ces erreurs sont évitées, l’installation devient beaucoup plus lisible et la maintenance aussi. Mais certains cas demandent encore un peu plus de prudence.

Les cas où je fais vérifier le dimensionnement par un pro

Dès que l’installation sort du cadre résidentiel simple, je préfère faire valider le montage par un électricien. C’est particulièrement vrai pour les portails très lourds, les lignes très longues, les automatismes avec alimentation particulière ou les configurations où plusieurs équipements extérieurs se partagent la même zone technique.

Promotelec rappelle que la motorisation d’un portail est alimentée en 230 V et protégée par un disjoncteur adapté, en aval d’une protection différentielle dans le tableau, avec parfois du triphasé sur de très gros portails. En pratique, c’est le signal que la solution standard ne couvre pas tout et qu’il faut regarder la puissance, le mode d’alimentation et le schéma complet avant de trancher.

Je fais vérifier plus volontiers le dimensionnement dans ces situations :

• portail lourd en acier ou en fer forgé ;
• distance importante entre le tableau et le portail ;
• motorisation 24 V avec batterie de secours ou logique de commande particulière ;
• portail déjà équipé d’un interphone, d’un visiophone ou d’un contrôle d’accès ;
• installation ancienne avec tableau à reprendre ou protections mal identifiées.

Le bon réflexe, ici, n’est pas de “forcer” la protection mais de sécuriser l’ensemble du départ. C’est plus propre, plus durable et souvent moins coûteux qu’une correction tardive après pannes répétées.

Les repères simples à garder avant de refermer le tableau

Si je devais résumer la logique d’un portail motorisé en trois repères, je garderais ceux-ci : circuit dédié, 10 A le plus souvent, 30 mA côté différentiel. À cela s’ajoutent la courbe de déclenchement, la section de câble et la distance réelle entre le tableau et le portail.

Je conseille de vérifier une dernière fois :

• la puissance exacte du moteur sur sa notice ;
• la compatibilité du calibre avec la section de câble ;
• la présence d’un différentiel 30 mA dans la rangée concernée ;
• le repérage clair du circuit au tableau ;
• l’absence de partage “pratique” avec une prise de jardin ou un autre usage extérieur.

Au fond, une protection bien choisie pour un portail motorisé n’a rien de spectaculaire : elle est simplement cohérente, lisible et adaptée au moteur réel. C’est souvent ce qui fait la différence entre une installation discrète qui dure et un montage qui déclenche pour un oui ou pour un non.
