Le repère utile est le nombre de points d’éclairage, pas celui des interrupteurs
- Un circuit d’éclairage protégé par un disjoncteur 10 A peut alimenter jusqu’à 8 points d’éclairage en 1,5 mm².
- Le nombre de commandes murales n’est pas limité de la même manière que le nombre de points lumineux.
- Un même luminaire peut être commandé par plusieurs interrupteurs via un va-et-vient, un télérupteur ou une logique domotique.
- Au tableau, le vrai sujet est la cohérence entre disjoncteur, section de câble et protection différentielle 30 mA.
- En logement, on prévoit en pratique au moins 2 circuits d’éclairage, sauf cas particulier d’un studio ou d’un T1.
La règle à retenir pour un circuit protégé en 10 A
Sur une installation française conforme à la NF C 15-100, un disjoncteur de 10 A peut protéger un circuit d’éclairage en 1,5 mm² avec 8 points d’éclairage maximum. C’est la réponse la plus utile, parce qu’elle concerne la charge réelle du circuit et non le seul nombre de boutons au mur.
Autrement dit, si vous vous demandez combien de commandes vous pouvez raccorder, la question est mal posée. Je préfère formuler ainsi : combien de points lumineux le circuit alimente-t-il, et comment ces points sont-ils commandés ? Un plafonnier commandé depuis deux endroits compte pour un seul point d’éclairage, même s’il y a deux interrupteurs.
À l’usage, un 10 A est largement suffisant pour l’éclairage résidentiel courant. Mais il ne change pas la règle des 8 points. Si vous voulez dimensionner proprement l’installation, il faut donc raisonner en circuit, puis en commandes, puis en tableau. C’est justement ce que je détaille juste après.
Pourquoi la norme parle de points lumineux et pas de commandes
Je vois souvent cette confusion sur chantier : on mélange interrupteur, point d’éclairage et disjoncteur. En réalité, la norme ne limite pas le nombre de boutons, elle encadre ce que le circuit alimente.
| Élément | Ce que c’est | Ce que la norme regarde |
|---|---|---|
| Point d’éclairage | Le luminaire, la sortie de câble ou le point de centre qui reçoit la lampe | Sa quantité sur le circuit, avec un maximum de 8 |
| Interrupteur | La commande murale qui allume ou éteint | Son emplacement, sa logique de commande et l’accessibilité |
| Va-et-vient | Deux commandes pour un même éclairage | Le confort d’usage, pas un plafond de nombre de commandes |
| Télérupteur | Commande électrique permettant plusieurs points de pilotage | La cohérence du câblage et du tableau |
| Disjoncteur 10 A | La protection du circuit | Le calibre du circuit, sa section et le nombre de points protégés |
La conséquence est simple : un même point lumineux peut être piloté par plusieurs interrupteurs sans changer le comptage normatif. C’est particulièrement vrai dans un couloir, un escalier, une grande pièce de vie ou une domotique où plusieurs scènes commandent le même éclairage. Le circuit reste le même, seules les commandes changent. Une fois cette distinction comprise, le dimensionnement du tableau devient beaucoup plus lisible.
Comment je dimensionne le tableau pour rester conforme

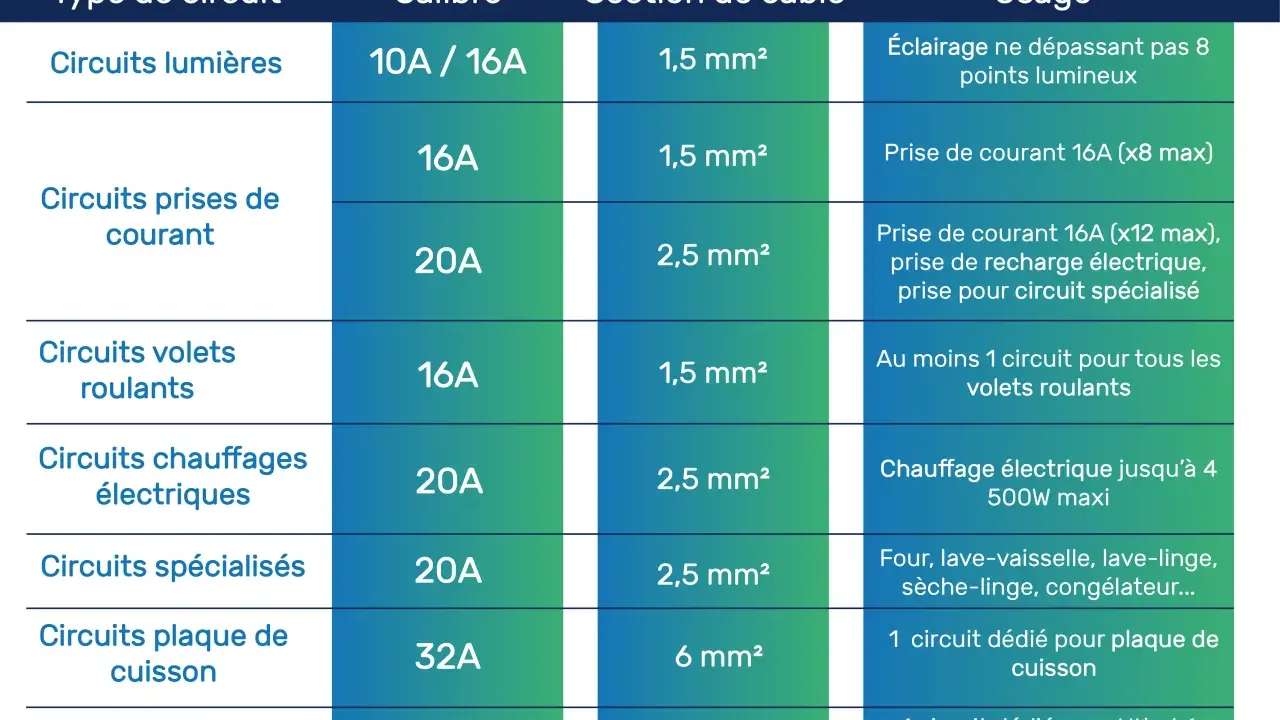

Pour un circuit lumière, je pars toujours de trois questions : quelle section de câble, quel calibre de disjoncteur et quelle protection différentielle en amont ? En logement, l’association la plus classique est un circuit en 1,5 mm² protégé par un disjoncteur 10 A ou 16 A maximum, le tout placé sous un interrupteur différentiel 30 mA.
Le différentiel 30 mA ne protège pas le circuit contre la surcharge, il protège les personnes. Le disjoncteur, lui, protège les conducteurs et coupe si l’intensité devient trop élevée. Cette différence est essentielle au tableau, parce qu’elle évite de croire qu’un “petit” circuit lumière peut être traité à la légère. En pratique, j’aime bien vérifier aussi la répartition des circuits sous chaque différentiel pour garder une vraie continuité de service.| Point de contrôle | Règle pratique | Pourquoi ça compte |
|---|---|---|
| Section des conducteurs | 1,5 mm² | Elle doit être cohérente avec le calibre du disjoncteur |
| Calibre du disjoncteur | 10 A ou 16 A maximum | Il limite l’intensité admissible sur le circuit |
| Nombre de points d’éclairage | 8 maximum | C’est la vraie limite réglementaire du circuit |
| Protection différentielle | 30 mA | Elle protège les personnes contre les défauts d’isolement |
| Nombre de circuits d’éclairage dans le logement | Au moins 2, sauf studio ou T1 | Elle améliore la continuité d’éclairage en cas de coupure |
Je rappelle aussi un point que beaucoup négligent : la règle des 8 points d’éclairage ne signifie pas qu’il faut saturer le circuit jusqu’au maximum. Dans une maison, je préfère souvent répartir l’éclairage sur plusieurs lignes, surtout si les pièces sont éloignées, si les commandes sont complexes ou si l’on prévoit une évolution domotique. C’est plus propre au tableau, et souvent plus confortable à l’usage. Avec ces repères, on peut maintenant regarder des configurations concrètes.
Des exemples concrets qui évitent les mauvaises interprétations
Le plus efficace, c’est de traduire la règle en cas réels. C’est là qu’on voit tout de suite pourquoi la question ne se résume pas à “combien d’interrupteurs” mais à “combien de points sont alimentés et comment ils sont pilotés”.
| Configuration | Points d’éclairage | Commandes murales | Conforme avec un 10 A ? |
|---|---|---|---|
| Petit studio | 4 points | 4 à 6 commandes selon l’agencement | Oui, sans difficulté |
| T3 avec salon, couloir et chambres | 6 à 8 points | 8 à 10 commandes si l’on utilise des va-et-vient | Oui, si le total reste à 8 points |
| Grande pièce de vie avec plusieurs ambiances | 5 points | Plusieurs commandes ou scènes domotiques | Oui, si le câblage est cohérent |
| Circuit avec 10 spots LED | 10 points | 1 ou plusieurs commandes | Non, trop de points pour un seul circuit |
| Escalier avec allumage depuis trois niveaux | 1 point | 3 commandes ou plus avec télérupteur | Oui, car un seul point lumineux est alimenté |
L’exemple de l’escalier est le plus parlant. On peut avoir trois, quatre ou même davantage de commandes pour un seul point lumineux. Ce n’est pas un problème tant que le câblage est adapté. À l’inverse, dix spots répartis dans une pièce restent dix points d’éclairage, même s’ils s’allument ensemble. C’est cette différence qui fait souvent basculer une installation du bon côté ou du mauvais côté de la norme.
Les erreurs que je vois le plus souvent sur ce type de circuit
Quand un circuit d’éclairage pose problème, ce n’est pas forcément le disjoncteur qui est mal choisi. Très souvent, l’erreur vient d’une mauvaise lecture de la règle ou d’un tableau pensé trop vite. Voici les pièges que je rencontre le plus souvent.
- Confondre interrupteur et point d’éclairage : plusieurs boutons peuvent commander un seul luminaire, ce qui change complètement le comptage.
- Dépasser 8 points parce que l’éclairage est en LED : la faible consommation ne supprime pas la limite réglementaire.
- Tout mettre sur un seul circuit : en cas de coupure, vous perdez tout l’éclairage du logement, ce qui n’est pas une bonne pratique.
- Oublier la section de câble : le 10 A n’est acceptable que si le câblage reste cohérent, en particulier en 1,5 mm² pour l’éclairage.
- Mélanger éclairage et prises sur le même circuit : ce n’est pas la logique attendue dans une installation résidentielle bien structurée.
- Mal anticiper les zones extérieures : l’éclairage dehors demande souvent des dispositions spécifiques, notamment sur la protection et l’indice de protection des appareillages.
Ce que je vérifierais avant de valider le circuit éclairage
Avant de refermer le tableau, je fais toujours le même contrôle rapide. Il prend peu de temps et évite des reprises de câblage après coup.
- Le circuit est bien en 1,5 mm² si l’on reste sur l’éclairage résidentiel classique.
- Le disjoncteur est bien en 10 A ou, selon le cas, en 16 A maximum.
- Le nombre de points d’éclairage ne dépasse pas 8.
- La ligne est bien protégée par un différentiel 30 mA.
- Le logement dispose d’au moins 2 circuits d’éclairage, sauf configuration type studio ou T1.
- Les commandes murales correspondent au confort recherché, sans confondre commande et charge réelle du circuit.
Si je ne devais garder qu’une seule idée, ce serait celle-ci : sur un disjoncteur 10 A, on ne compte pas les interrupteurs, on vérifie surtout les points d’éclairage et la cohérence du tableau. C’est la lecture la plus juste, la plus sûre et la plus utile pour concevoir une installation propre en France.
