Les points qui font vraiment la différence
- Le disjoncteur d’une PAC se dimensionne sur la puissance électrique absorbée, pas sur la puissance de chauffage annoncée.
- La courbe D est la plus adaptée aux appels de courant du compresseur.
- En résidentiel, un différentiel 30 mA de type F est aujourd’hui la référence pour une PAC monophasée.
- Le circuit doit être dédié, avec une section de câble cohérente et une longueur de ligne vérifiée.
- Si la PAC est triphasée ou intègre un appoint électrique, je vérifie la notice avant de figer le tableau.
Ce qu’il faut protéger avant tout
Une pompe à chaleur ne se protège pas comme une simple prise de courant. Le circuit doit encaisser un démarrage parfois brutal, protéger l’électronique de commande et rester stable dans le temps. C’est pour cela que je pars toujours d’un principe simple: un circuit dédié, une protection adaptée, et aucun bricolage avec un autre usage du logement.

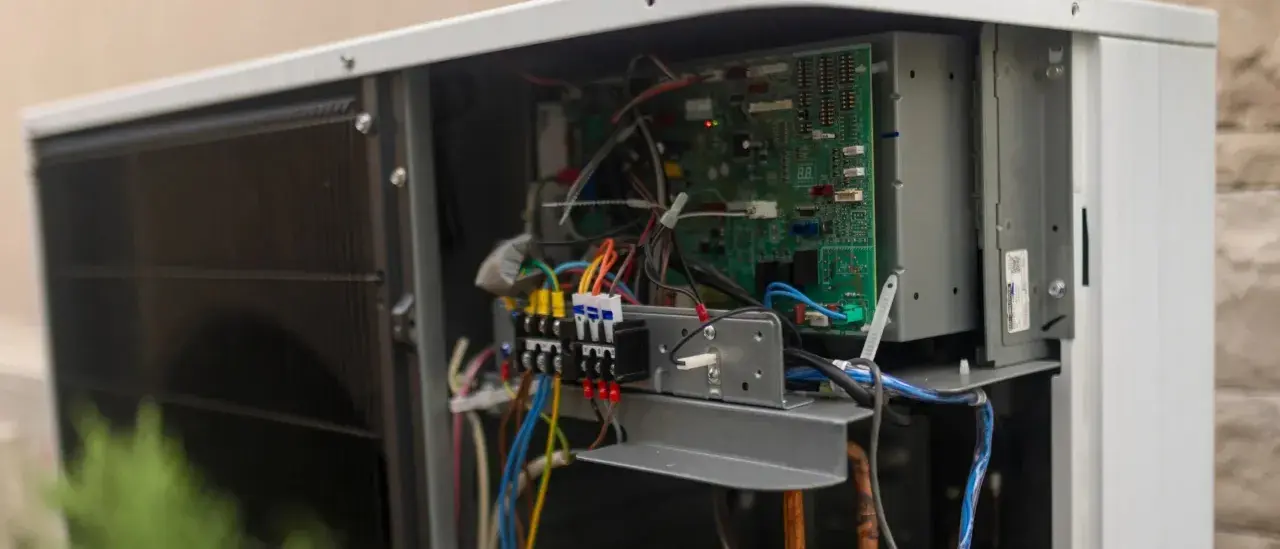

Le bon réflexe consiste à lire la plaque signalétique ou la notice technique de l’unité extérieure. C’est là que se trouvent les données utiles: puissance électrique absorbée, intensité nominale, type d’alimentation, monophasé ou triphasé, et parfois les contraintes de protection imposées par le fabricant. La puissance de chauffage affichée commercialement n’est pas le bon repère; ce qui compte pour le tableau, c’est la consommation électrique réelle de l’appareil.
Je vois encore trop souvent des PAC branchées sur une ligne partagée avec des prises, un circulateur ou un autre équipement. Mauvaise idée: en cas de défaut, on perd le chauffage, et en plus on complique le diagnostic. Une pompe à chaleur mérite sa propre ligne, comme un four ou un chauffe-eau bien pensé. Une fois ce principe posé, le vrai sujet devient le calibre du disjoncteur.
Choisir le bon disjoncteur selon la puissance réelle
Legrand donne un repère simple pour les PAC monophasées: on choisit un disjoncteur courbe D et on adapte son calibre à la puissance maximale absorbée. La courbe D tolère mieux les appels de courant au démarrage, ce qui évite les déclenchements intempestifs quand le compresseur se lance.| Puissance électrique absorbée maximale | Disjoncteur courbe D | Section cuivre minimale indicative | Ce que j’en déduis |
|---|---|---|---|
| Jusqu’à 2,2 kW | 10 A | 1,5 mm² | Petites PAC ou petits splits, à valider avec la notice |
| De 2,2 à 3,5 kW | 16 A | 2,5 mm² | Cas fréquent en logement individuel |
| De 3,5 à 4,5 kW | 20 A | 2,5 mm² | Dimensionnement courant pour une PAC de taille moyenne |
| De 4,5 à 7,2 kW | 32 A | 6 mm² | Monophasé plus puissant, ligne à soigner |
| Au-delà ou en triphasé | Selon la notice | Selon la longueur et la pose | Je ne fige rien sans vérifier les données constructeur |
La formule de base reste utile: I = P / U. Pour une PAC donnée à 4 000 VA sous 230 V, on obtient environ 17,4 A; je prends donc le calibre supérieur, ici 20 A. C’est la bonne logique: on dimensionne sur le besoin réel, puis on arrondit vers le haut sans dépasser les limites de la section de câble.
Le point que je surveille ensuite, c’est la longueur de ligne. Plus le câble est long, plus la section peut devoir augmenter, même si le calibre du disjoncteur paraît correct sur le papier. C’est souvent là que les installations “à peu près” commencent à poser problème.
Le différentiel qui évite les coupures inutiles
Le disjoncteur protège le circuit contre les surcharges et les courts-circuits. Le différentiel, lui, protège les personnes. Les deux sont complémentaires, et pour une pompe à chaleur je ne les confonds jamais. En résidentiel, le repère actuel est clair: 30 mA pour la protection différentielle.Pour une PAC monophasée avec variateur ou électronique sensible, je privilégie un type F. Il offre une meilleure immunité aux déclenchements parasites qu’un type AC classique, et il est prévu pour des équipements comme la climatisation ou la pompe à chaleur. On trouve encore l’ancien nom Hpi sur certains matériels, mais la logique reste la même: limiter les coupures injustifiées sans rogner sur la sécurité.
En triphasé, je vérifie systématiquement la notice du constructeur, car la protection demandée peut changer selon l’architecture de l’appareil. Et je rappelle un point souvent oublié: un différentiel n’est pas seulement une référence “30 mA”. Son calibre en ampères doit aussi être cohérent avec la rangée du tableau et avec les autres circuits en aval.
Autre règle que j’applique sans discussion: un circuit dédié pour la PAC. Le tableau doit rester lisible, et la pompe à chaleur ne doit pas partager sa protection avec un autre gros consommateur. C’est ce qui rend le diagnostic simple quand quelque chose déclenche. Reste à voir comment tout cela s’intègre proprement dans le tableau.
Le tableau électrique, les câbles et l’implantation

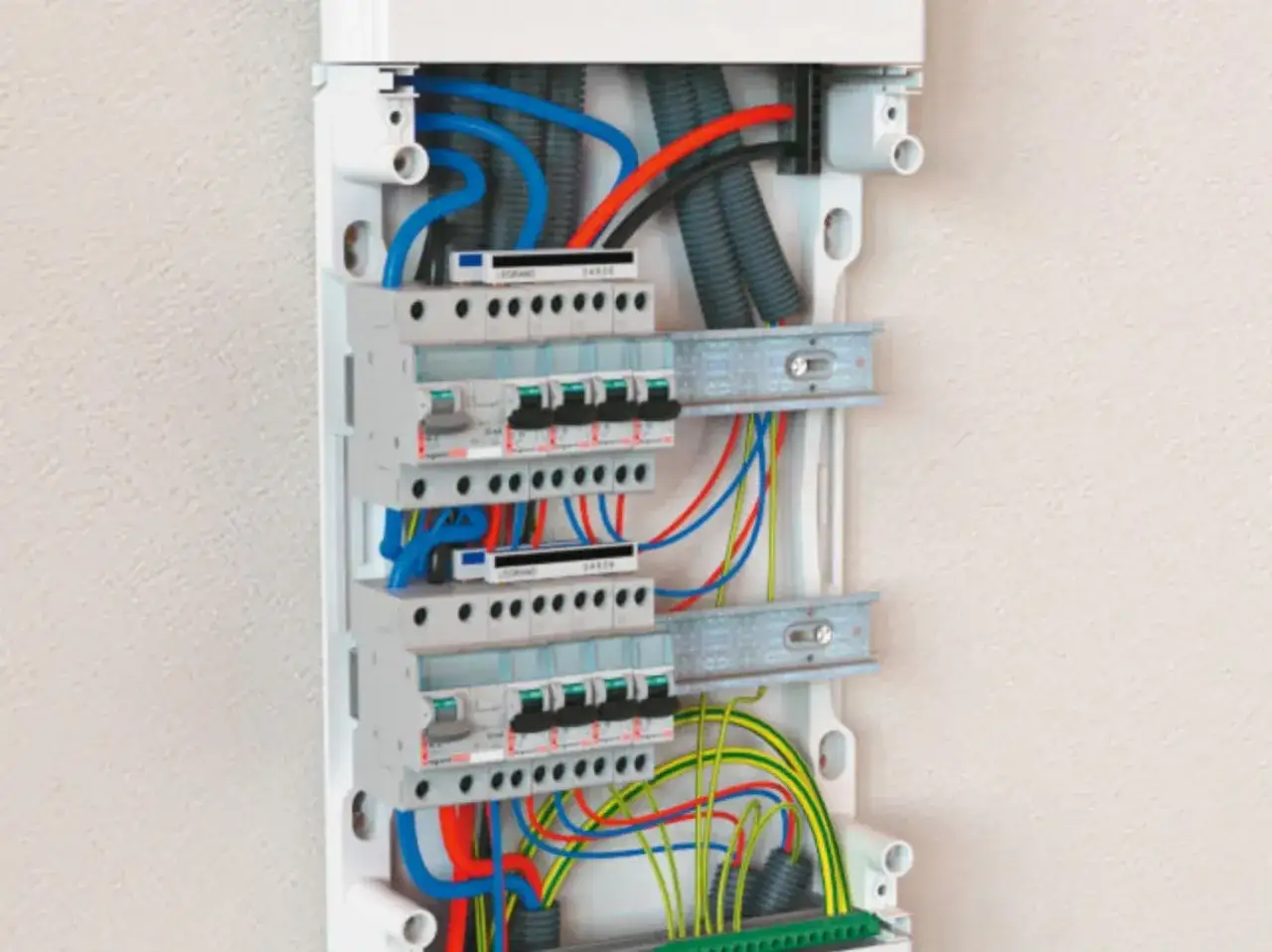

Quand j’ouvre un tableau destiné à une pompe à chaleur, je cherche trois choses: un circuit clairement identifié, une protection différentielle cohérente et un câblage qui ne force pas sur les bornes. La présentation doit être propre, car un tableau mal organisé finit presque toujours par compliquer la maintenance.
- Je réserve un circuit dédié à la PAC, sans mélange avec l’éclairage ou les prises générales.
- Je vérifie que la section du câble suit le calibre du disjoncteur: 1,5 mm² pour 10 A, 2,5 mm² pour 16 ou 20 A, 6 mm² pour 32 A.
- Je contrôle la longueur de la liaison entre le tableau et l’unité extérieure, car un câble trop long peut imposer une section supérieure.
- Je fais un repérage clair dans le tableau: “PAC”, “unité extérieure” ou “chauffage PAC” selon la configuration.
- Si le logement est exposé aux surtensions ou si l’installation est sensible, j’envisage un parafoudre au tableau.
La logique est simple: plus la ligne est propre, plus la PAC fonctionne sans à-coups. Sur une installation neuve, c’est le bon moment pour prévoir une marge de confort; en rénovation, c’est souvent l’occasion de reprendre un câblage trop juste ou un tableau déjà saturé. Une fois le tableau bien structuré, les erreurs les plus fréquentes deviennent beaucoup plus faciles à repérer.
Les erreurs que je vois le plus souvent
La première erreur, c’est de dimensionner la protection sur la puissance de chauffage annoncée, au lieu de la puissance électrique absorbée. Une PAC de 12 kW de chauffage ne consomme pas 12 kW en électricité, et confondre les deux conduit à un mauvais calibre.
La deuxième erreur, c’est d’utiliser une courbe C “par habitude”. Elle convient à beaucoup de circuits standards, mais pas toujours à une PAC, surtout si le démarrage du compresseur est franc. La courbe D n’est pas du luxe ici; elle répond simplement mieux au profil de charge de l’appareil.
La troisième erreur, c’est de sous-estimer le différentiel. Un type AC placé par réflexe peut fonctionner un temps, puis provoquer des déclenchements dès que l’électronique de la PAC travaille plus fort. Sur ce point, je préfère partir sur un type F bien choisi que de courir après des coupures aléatoires pendant l’hiver.
La quatrième erreur, c’est d’oublier les accessoires énergivores intégrés à certaines PAC: appoint électrique, résistance antigel, eau chaude sanitaire, module hydraulique. Dans ce cas, un seul circuit ne suffit pas toujours à tout couvrir proprement. Et la cinquième, très classique, c’est de négliger la distance. Une ligne longue, même correctement protégée, peut demander une section plus généreuse. Avant la mise en service, je fais donc une dernière série de vérifications simples.
Ce que je fais vérifier avant la mise en service
Je commence par comparer la notice de la PAC et le tableau installé. Si le fabricant annonce une intensité particulière, elle doit se retrouver dans le choix du disjoncteur, du différentiel et du câble. Je contrôle ensuite le serrage des bornes, parce qu’un mauvais serrage chauffe vite sur ce type de circuit.
- Le calibre du disjoncteur correspond à l’intensité réelle de la PAC.
- La courbe D est bien présente quand le matériel le demande.
- Le différentiel 30 mA est adapté au type de PAC, avec une attention particulière au type F en monophasé.
- Le circuit est dédié et clairement repéré dans le tableau.
- Le bouton test du différentiel fonctionne et l’essai de démarrage ne provoque pas de déclenchement anormal.
Si je devais résumer l’essentiel, je dirais ceci: ne traitez jamais une pompe à chaleur comme une prise ordinaire. Un circuit dédié, un disjoncteur bien calibré, une protection différentielle cohérente et une section de câble adaptée font la différence entre une installation tranquille et un tableau qui déclenche au premier froid. Pour une pose neuve comme pour une rénovation, je garde toujours la même règle: vérifier la notice constructeur, puis faire valider le dimensionnement final par un électricien habitué à ce type d’équipement.
