Garage électrique - Câblage sûr et évolutif pour atelier et VE

Un garage ne se câble pas comme une chambre ou un salon. Entre les outils qui tirent fort, l’éclairage qu’on veut fiable, la porte motorisée et, parfois, la recharge d’un véhicule, l’installation doit être pensée comme un petit local technique. Ici, je détaille ce qu’il faut prévoir en France pour un câblage propre, sûr et évolutif, avec les choix qui comptent vraiment sur un chantier.

Ce que la norme attend réellement d’un garage

En 2026, je pars de la NF C 15-100 actualisée, mais je ne la lis pas comme un catalogue de cases à cocher. Promotelec rappelle qu’un garage, en tant que bâtiment à usage domestique, n’a pas d’exigence minimale sur le nombre de prises ou de points lumineux; Legrand précise en revanche qu’une GTL peut être installée dans un local annexe communicant, comme un garage. La nuance est importante: l’absence de minimum ne veut pas dire qu’il faut improviser, elle veut dire qu’il faut dimensionner intelligemment selon l’usage.

Je commence donc par une question très simple: est-ce un garage de stockage, un atelier, un espace de recharge, ou un mélange des trois? Dès qu’il y a un établi, une machine électroportative, un congélateur ou une borne de recharge, la logique change. Le garage cesse d’être une “pièce secondaire” et devient un espace qui mérite des circuits séparés, une protection lisible et un minimum de réserve au tableau.

Dans cette approche, le câblage n’est pas un détail de finition. C’est lui qui décide si l’installation sera simple à dépanner, facile à faire évoluer et supportable quand plusieurs appareils fonctionneront en même temps.

Je dessine les circuits avant d’acheter le matériel

Dans un garage, je sépare toujours l’éclairage, les prises de service et les usages spéciaux. Un seul circuit “fourre-tout” coûte parfois moins cher à l’achat, mais il vieillit mal: dès qu’un outil démarre ou qu’un chargeur reste branché, tout le local peut se retrouver hors service. Je préfère raisonner en blocs clairs, avec des fonctions qui se comprennent tout de suite sur le tableau.

Usage	Section de câble que je retiens souvent	Protection habituelle	Ce que cela change sur le terrain
Éclairage	1,5 mm²	Disjoncteur 16 A maximum	Jusqu’à 8 points lumineux, avec une vraie continuité de service si un autre circuit déclenche.
Prises de service	2,5 mm²	Disjoncteur 20 A maximum	Plus de marge pour l’aspirateur, la ponceuse, le compresseur ou le chargeur d’outillage.

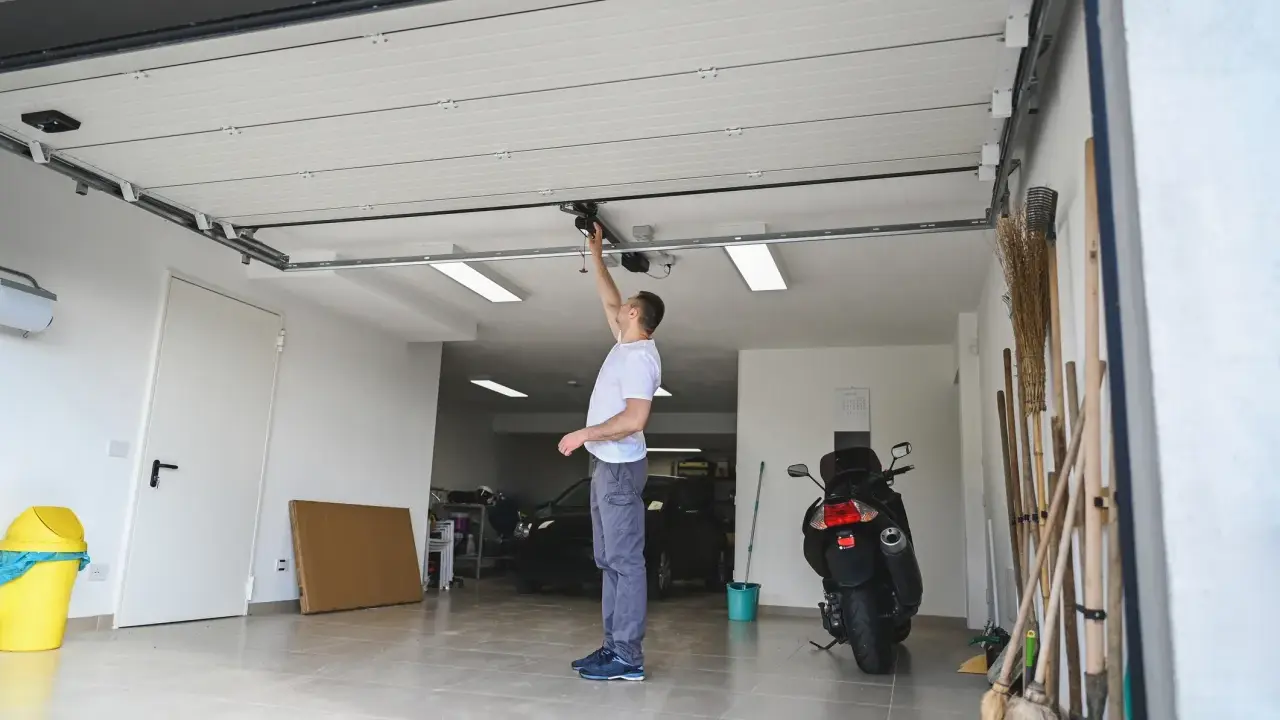

Porte motorisée	Selon la notice du moteur	Circuit dédié recommandé	Un défaut sur la porte ne coupe pas l’atelier ni l’éclairage principal.
Recharge véhicule	Ligne dédiée, section selon la puissance	Différentiel type A ou F	Une prise renforcée et une borne ne se traitent pas comme une prise ordinaire.

IRVE signifie infrastructure de recharge pour véhicule électrique. Dès qu’on ajoute cet usage, je ne le mélange jamais avec le reste. Dans la pratique, je sépare aussi l’éclairage et les prises pour garder un minimum de confort si un outil déclenche la protection du circuit de service.

Un détail compte souvent plus qu’on ne l’imagine: je préfère une prise de service un peu surdimensionnée plutôt qu’un circuit juste “acceptable” sur le papier. Dans un garage, l’usage évolue vite, et la marge de sécurité se paie moins cher qu’une reprise complète plus tard.

Tableau principal ou tableau divisionnaire, le vrai arbitrage

Le choix entre départ depuis le tableau principal et tableau divisionnaire dépend surtout de la distance et de la charge prévue. Si le garage est accolé et que les lignes restent courtes, un départ dédié peut suffire. Dès que la distance s’allonge, que l’atelier se charge ou qu’une recharge véhicule entre dans l’équation, je préfère un tableau divisionnaire. La logique est simple: moins de longueur inutile, moins de chute de tension, et un dépannage beaucoup plus lisible.

Situation	Solution que je privilégie	Pourquoi	Point de vigilance
Garage attenant et proche du tableau principal	Départ dédié depuis le tableau principal	Plus simple et souvent moins coûteux	La ligne ne doit pas être sous-dimensionnée.
Garage indépendant ou éloigné	Tableau divisionnaire dans le garage	Circuits plus courts et dépannage plus lisible	Prévoir le bon câble d’alimentation et sa protection en tête de ligne.
Atelier avec outils puissants ou recharge VE	Divisionnaire avec circuits spécialisés	Meilleure répartition des charges	Vérifier la chute de tension et les réserves au tableau.

Sur une liaison secondaire, je garde en tête deux repères utiles: 3 % de chute de tension au maximum sur les circuits terminaux et 5 % sur un circuit non terminal comme un tableau secondaire. Au-delà d’environ 20 m, j’ai tendance à surdimensionner plutôt qu’à jouer au plus juste. Un câble U1000R2V convient souvent en résidentiel, et dès qu’on enterre la liaison, je passe par un fourreau TPC ou un conduit adapté. Le point clé, c’est que la protection se place au départ du tableau principal, pas à l’arrivée du tableau secondaire.

Le bon arbitrage n’est donc pas “un gros câble partout”, mais “une alimentation cohérente avec la distance, l’environnement et les usages futurs”. C’est cette logique qui évite les installations brouillonnes et les extensions coûteuses.

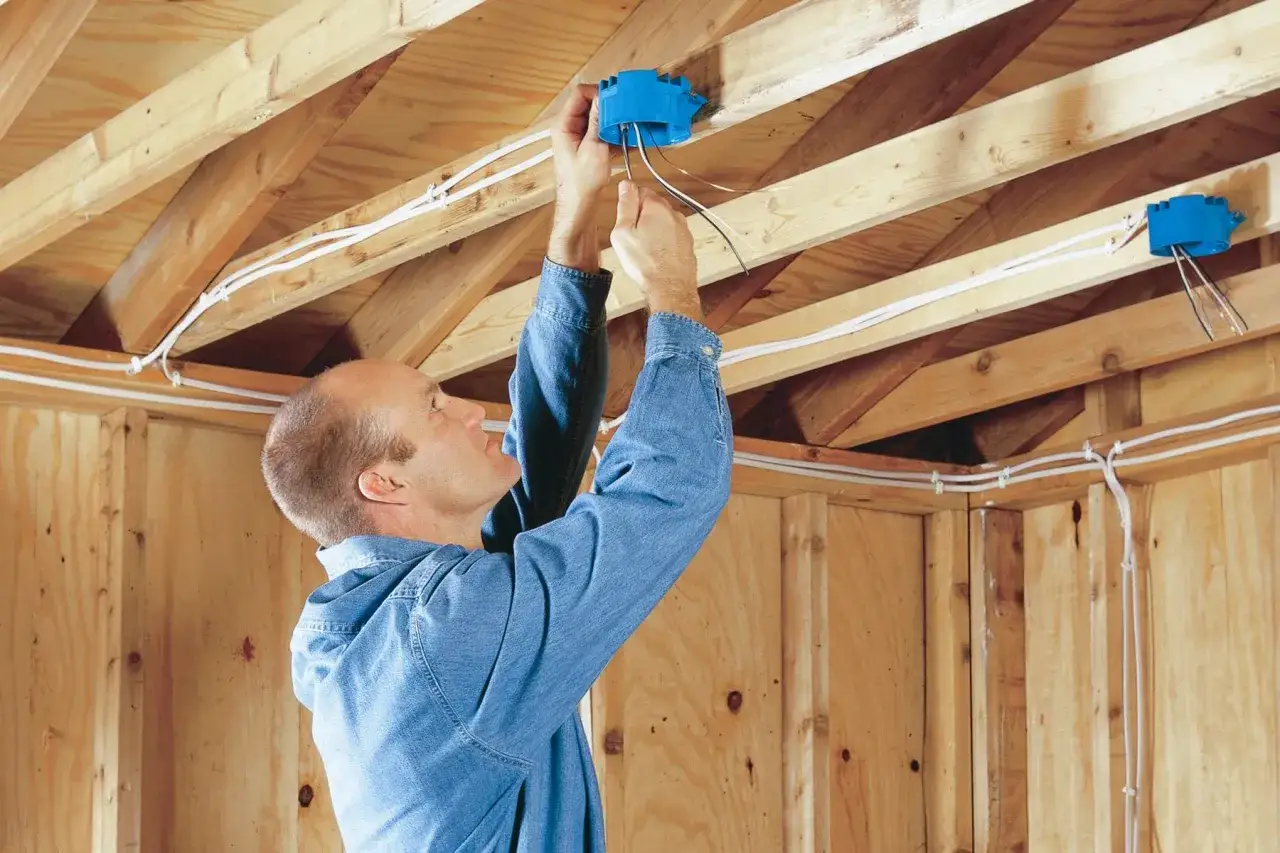

Des appareillages robustes valent mieux qu’une finition fragile

Dans un garage, je regarde toujours l’environnement avant le design. Il y a souvent de la poussière, parfois de la condensation, parfois un lavage de sol à grande eau, et presque toujours des appareils qu’on branche et débranche souvent. L’indice IP devient alors un vrai critère de choix, pas un argument marketing. IP veut dire indice de protection: le premier chiffre concerne les corps solides et la poussière, le second l’eau.

Dès qu’un appareillage est exposé, je préfère du IP44 minimum, et je monte volontiers vers IP55 si l’ambiance est plus sévère. Pour être franc, je trouve les prises et interrupteurs en saillie souvent plus pertinents en rénovation de garage: la pose est plus simple, la maintenance aussi, et l’ensemble encaisse mieux les petits chocs du quotidien. L’encastré peut rester très propre sur un mur sain, mais il demande un peu plus de soin sur le support et l’alignement.

Je fais aussi attention aux luminaires. Un éclairage LED homogène, bien placé au-dessus de l’établi et de la zone d’accès, change énormément le confort d’usage. Un garage mal éclairé paraît toujours plus petit, plus sale et plus dangereux qu’il ne l’est réellement. Et quand on commence à bricoler, cette différence se voit immédiatement.

Si le garage abrite une zone de lavage, un point d’eau ou un espace très poussiéreux, je le traite comme un espace technique à part entière. Les bons produits existent; le vrai sujet, c’est de les placer là où ils résistent vraiment au quotidien, pas seulement sur la fiche technique.

Les erreurs que je vois le plus souvent

Le plus cher, dans un garage, ce n’est pas l’appareillage. C’est la reprise. Voici les fautes que je vois revenir le plus souvent, et qui se paient ensuite en confort perdu ou en chantier à moitié rouvert.

• Tout mettre sur un seul circuit de prises. C’est la meilleure façon de faire sauter le garage dès qu’un aspirateur, un compresseur et une perceuse fonctionnent ensemble.
• Oublier la terre ou le différentiel 30 mA. Le DDR, c’est le dispositif différentiel résiduel; en clair, c’est la protection des personnes. En garage, je ne la néglige jamais.
• Sous-estimer la distance. Une ligne trop longue finit par chauffer, perdre en tension ou compliquer le démarrage d’un moteur.
• Mélanger puissance et communication dans le même cheminement. C’est mauvais pour la lisibilité, et souvent mauvais pour la maintenance.
• Choisir des appareillages trop fragiles. Un garage poussiéreux n’est pas un salon; le matériel doit être choisi pour l’environnement réel.
• Ne pas anticiper la recharge véhicule. Si l’idée arrive plus tard, il faut souvent reprendre une bonne partie du câblage.
• Ne rien étiqueter. Le jour du dépannage, un tableau non repéré fait perdre du temps et multiplie les erreurs.

Quand je vois ces défauts, je sais presque toujours que le projet a été pensé comme un simple local de stockage, pas comme un espace technique. Or c’est exactement l’inverse qu’il faut viser si l’on veut une installation stable et facile à faire évoluer.

Ce que je garde en réserve pour un garage qui évolue

Je termine toujours le projet avec un peu de marge. Un garage devient vite autre chose qu’un local pour la voiture: établi, congélateur, borne de recharge, réseau, éclairage de sécurité, petit chauffage d’appoint. Si je veux éviter une reprise complète dans deux ans, je prévois des gaines en trop, des emplacements libres dans le tableau et au moins un circuit qui peut évoluer sans tout démonter.

• Je garde une réserve de modules au tableau pour absorber un futur ajout.
• Je laisse, si possible, un fourreau ou une gaine libre vers l’extérieur.
• J’étiquette chaque circuit dès la mise en service.
• Je réserve une vraie ligne pour toute recharge véhicule, même si elle n’est pas installée tout de suite.

Pour moi, la bonne installation électrique de garage n’est pas la plus chargée, c’est celle qui reste sûre, lisible et simple à faire évoluer. Dès qu’il y a une ligne enterrée, un tableau divisionnaire ou une borne de recharge, je fais valider le dimensionnement par un électricien avant de fermer les murs.
