Dans un câblage domestique, distinguer phase et neutre n’est pas un détail de bricoleur, c’est une base de sécurité. Pour savoir comment reconnaître la phase du neutre, je pars toujours de trois repères qui se complètent: la couleur des conducteurs, la logique de l’installation et la mesure électrique quand elle est vraiment nécessaire. Cet article vous montre comment lire ces indices sans vous fier à une seule approximation, avec une méthode adaptée aux logements en France.
L’essentiel pour repérer phase et neutre sans se tromper
- Le neutre est normalement bleu, la terre vert/jaune, et la phase prend en général une autre couleur, souvent marron, noire ou rouge.
- Sur une installation correctement repérée, la phase donne environ 230 V par rapport à la terre, alors que le neutre reste proche de 0 V.
- Un multimètre ou un VAT confirme l’identification, mais seulement si l’outil est utilisé correctement et sur un circuit maîtrisé.
- La couleur seule ne suffit pas dans les installations anciennes, modifiées ou mal repérées.
- Sur un interrupteur, on coupe la phase, pas le neutre: c’est un point de sécurité majeur.
- En cas de doute, de mesure incohérente ou de tableau mal identifié, je préfère arrêter et faire vérifier par un professionnel.
Comprendre ce que l’on cherche vraiment
Avant de mesurer quoi que ce soit, il faut clarifier l’objectif. La phase est le conducteur actif qui amène la tension vers l’appareil, tandis que le neutre sert de retour et de référence dans un réseau domestique monophasé. En France, sur une installation standard, on travaille le plus souvent autour de 230 V entre phase et neutre, avec une fréquence de 50 Hz.
Dans la pratique, je ne cherche pas seulement à “nommer” deux fils. Je cherche à savoir lequel est sous tension, lequel sert de retour, et si le circuit est cohérent avec ce qu’affichent les repères du tableau, des prises et des interrupteurs. Cette logique évite bien des erreurs, surtout quand un ancien câblage a été repris plusieurs fois. Une fois ce cadre posé, les indices visuels deviennent beaucoup plus lisibles.
Les repères visuels qui aident encore dans beaucoup de logements
La première vérification reste souvent la plus simple: lire les couleurs. En France, la NF C 15-100 reste la référence pour le repérage des conducteurs, et Promotelec rappelle qu’elle a été restructurée en série de normes depuis 2024, sans changer le principe de base des couleurs de sécurité. En clair, le bleu sert au neutre et le vert/jaune à la terre; la phase, elle, prend une autre couleur.
| Conducteur | Couleur habituelle | Ce que cela indique | Limite à garder en tête |
|---|---|---|---|
| Neutre | Bleu | Conducteur de retour, normalement repéré partout de la même manière | Une rénovation ancienne peut avoir des reprises ou des marquages imparfaits |
| Phase | Marron, noir, rouge, parfois orange ou violet selon l’usage | Conducteur actif du circuit | La couleur varie davantage que celle du neutre, surtout dans les montages anciens |
| Terre | Vert/jaune | Conducteur de protection | Ne doit pas être confondu avec un neutre, même s’il peut aider à la mesure |
Je me méfie particulièrement des fils qui ont été rallongés, des gaines anciennes ou des conducteurs recouverts de ruban non conforme. La couleur donne un indice utile, pas une preuve absolue. Et c’est précisément pour cela qu’il faut passer à la vérification électrique dès que l’installation n’est pas parfaitement récente. La suite est plus fiable, mais elle demande méthode et prudence.
La vérification fiable au multimètre ou au VAT
Quand la couleur ne suffit pas, je m’appuie sur la mesure. Le VAT, pour vérificateur d’absence de tension, sert d’abord à contrôler qu’un circuit est bien hors tension avant toute intervention. Le multimètre, lui, permet de mesurer des tensions et de confirmer si un conducteur est bien la phase. Les deux outils ne servent pas au même moment, et c’est important.
| Méthode | Ce qu’elle permet de confirmer | Fiabilité | Point faible |
|---|---|---|---|
| Lecture des couleurs | Le repérage théorique des conducteurs | Moyenne | Insuffisante sur un ancien câblage ou une rénovation partielle |
| VAT | L’absence de tension avant d’ouvrir ou de toucher | Très bonne pour la sécurité | Ne dit pas à lui seul quel fil est la phase |
| Multimètre en mode tension alternative | La présence d’environ 230 V entre phase et terre, ou phase et neutre | Très bonne si la mesure est bien faite | Peut tromper si le point de référence est mauvais ou si le réseau est mal repéré |
| Test de continuité hors tension | Le trajet d’un conducteur d’un point à un autre | Bonne pour identifier un fil | Ne dit pas à lui seul si ce fil est phase ou neutre |
La méthode pratique sur une prise

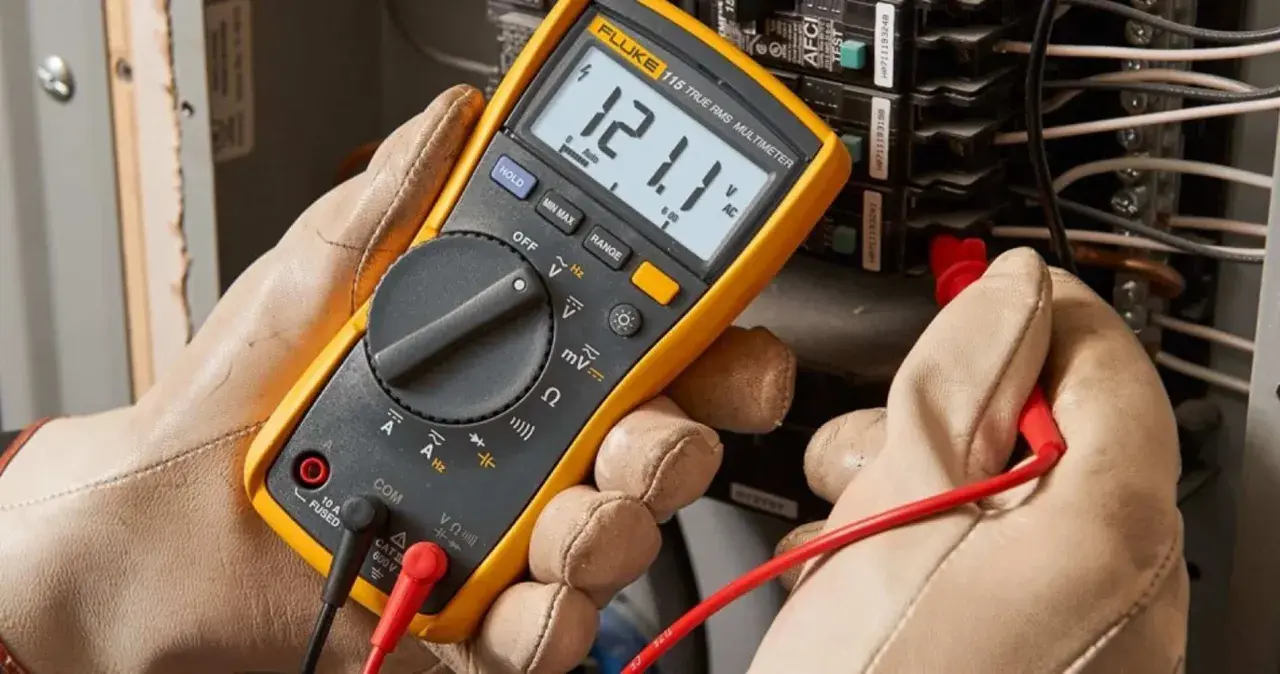

Sur une prise correctement reliée à la terre, la méthode la plus lisible est simple: je règle le multimètre en tension alternative, sur un calibre supérieur à 230 V, souvent 600 V~ selon l’appareil. Je prends la terre comme référence, puis je mesure chaque conducteur. Celui qui affiche environ 230 V est la phase; celui qui reste proche de 0 V est le neutre. En monophasé, c’est le test le plus parlant.
Je garde toutefois deux réserves. D’abord, la valeur n’est pas toujours exactement 230 V: une légère variation est normale. Ensuite, si la terre est absente ou douteuse, la mesure perd en netteté. Dans ce cas, je préfère ne pas conclure trop vite. Mieux vaut une mesure prudente qu’une identification forcée.
Lire aussi : Câblage apparent - Rénovez sans casser les murs
Pourquoi le VAT reste le premier réflexe de sécurité
Avant de démonter une prise, une boîte de dérivation ou un appareillage, je contrôle toujours l’absence de tension avec un VAT. L’INRS rappelle que les travaux hors tension sont les seuls qui offrent une sécurité totale face au risque électrique. Cette logique n’empêche pas de mesurer, mais elle remet l’ordre correct: d’abord sécuriser, ensuite identifier, enfin intervenir si le contexte le permet.
Ce passage à la mesure révèle aussi les cas où l’installation n’est pas aussi propre qu’elle en a l’air. C’est là qu’apparaissent les pièges les plus fréquents.
Quand la couleur trompe et pourquoi il faut se méfier
Dans une maison ancienne ou dans un logement retouché par plusieurs intervenants, les couleurs racontent parfois une histoire incomplète. J’ai vu des fils bleu utilisés comme conducteurs actifs, des conducteurs marron repris en neutre après une rénovation partielle, et des boîtes de dérivation où l’ordre des fils ne correspondait plus à rien de cohérent. La règle de base reste donc la même: je ne fais confiance à la couleur que si elle concorde avec la mesure.
- Dans les installations anciennes, le code couleur peut être absent ou non conforme aux habitudes actuelles.
- Un fil peut avoir été re-gaîné ou repéré par quelqu’un qui ne respectait pas la logique du circuit.
- Sur un va-et-vient, les navettes peuvent prêter à confusion si l’on cherche une “phase” partout où il y a du courant.
- Dans un réseau triphasé, on peut mesurer 400 V entre deux phases, ce qui change complètement l’interprétation.
- Un neutre mal serré ou coupé peut provoquer des tensions parasites et rendre la lecture trompeuse.
Le vrai piège, ce n’est pas seulement l’erreur de couleur. C’est la conclusion trop rapide. Un conducteur bleu n’est pas automatiquement neutre si le câblage a été détérioré ou modifié; à l’inverse, une phase peut avoir une couleur qui ne saute pas aux yeux si l’installation a été bricolée. C’est pour cela que je passe toujours au contexte de l’appareil, puis au schéma de raccordement.
Ce qui change selon la prise, l’interrupteur et le tableau
Le type de point de raccordement influence beaucoup la lecture. Sur une prise de courant, la logique est assez directe: L pour la phase, N pour le neutre, et la borne de terre pour la protection. Sur un interrupteur, en revanche, c’est la phase qui doit être coupée. Si le neutre passe par l’interrupteur à la place de la phase, l’appareil peut sembler fonctionner, mais la sécurité n’est plus la même quand on remplace une lampe ou qu’on intervient sur le luminaire.
| Point de câblage | Ce qu’il faut reconnaître | Ce que je vérifie | Erreur fréquente |
|---|---|---|---|
| Prise | Phase, neutre et terre | Couleur, puis mesure entre conducteur et terre | Confondre terre et neutre si le repérage est incomplet |
| Interrupteur | La phase à la coupure | Que le conducteur coupé est bien l’actif | Couper le neutre au lieu de la phase |
| Tableau | Bornes repérées, étiquetage des circuits, protections associées | Le marquage des départs et la cohérence entre circuit et protection | Se fier à une étiquette ancienne sans contrôle |
Au tableau, je lis aussi la logique de protection. Un disjoncteur phase + neutre ne me raconte pas seulement où va le courant; il me dit aussi comment le circuit a été pensé. Si les repères semblent incohérents, je ne corrige pas à l’aveugle. Je remonte le fil du circuit ou je m’arrête. Cette prudence mène naturellement à la question suivante: dans quels cas faut-il vraiment faire intervenir un professionnel?
Quand je m’arrête et que je fais appel à un professionnel
Je fais appel à un électricien dès qu’une installation me donne des signaux contradictoires ou qu’elle sort du cadre simple du logement standard. C’est encore plus vrai si le tableau n’est pas identifié, si les couleurs ne correspondent à rien, si les conducteurs sont abîmés ou si la mesure varie fortement d’un point à l’autre.
- Quand il n’y a pas de terre exploitable pour une mesure fiable.
- Quand les résultats au multimètre ne concordent pas avec les couleurs.
- Quand une prise, un interrupteur ou une boîte de dérivation présente des traces de chauffe.
- Quand le logement est en triphasé et que le repérage des phases n’est pas clair.
- Quand il faut intervenir sous tension sans habilitation ou sans équipement adapté.
Je préfère aussi déléguer dès que le contexte devient humide, exigü ou ancien, parce que le risque grimpe vite dans ces situations. En France, l’habitude la plus saine reste la même: travailler hors tension dès que possible, puis laisser le diagnostic avancé à une personne qualifiée si le circuit résiste à une lecture simple. Cette discipline évite les “fausses bonnes idées” qui coûtent cher en sécurité.
Les réflexes qui évitent la mauvaise conclusion
Si je devais résumer ma méthode en trois réflexes, je garderais ceux-ci: je lis les couleurs, je confirme par la mesure, et je m’arrête dès que les indices se contredisent. Ce triptyque est plus fiable qu’une astuce unique, surtout dans une installation domestique où plusieurs générations de matériel peuvent coexister.
- Je considère le bleu comme neutre seulement si le reste du câblage confirme cette lecture.
- Je prends la phase comme conducteur actif dès que la mesure phase-terre tourne autour de 230 V.
- Je n’utilise jamais un tournevis testeur comme preuve finale.
- Je contrôle toujours l’absence de tension avant toute manipulation.
- Je refuse de conclure si le tableau, les prises ou les interrupteurs racontent trois versions différentes du même circuit.
Au fond, la bonne question n’est pas seulement de savoir quel fil est la phase. C’est de vérifier si toute l’installation raconte la même chose, du tableau jusqu’au point de sortie. Quand cette cohérence est là, le câblage devient lisible. Quand elle manque, je m’arrête et je fais reprendre le diagnostic plutôt que d’improviser sur un doute.
