Un interrupteur-sectionneur sert à rendre une partie d’installation clairement isolable, sans ambiguïté au moment d’intervenir sur le tableau ou sur un départ dédié. Dans un logement, il prend tout son sens quand on veut une coupure locale, propre et identifiable, en complément des disjoncteurs et des interrupteurs différentiels. Je vais surtout montrer comment il s’insère dans la chaîne de protection, comment on le distingue des autres appareils et quels critères je regarde avant de le choisir.
Les repères utiles pour situer la coupure et l’isolement dans le tableau
- Il sert d’abord à la coupure et à l’isolement, pas à la protection contre les surcharges.
- Un sectionneur pur ne se manœuvre pas comme un vrai interrupteur en charge.
- Le bon modèle dépend du nombre de pôles, du courant assigné et de la catégorie d’emploi.
- Dans un logement, il complète la protection assurée par les disjoncteurs et les différentiels 30 mA.
- Je le réserve surtout aux coupures locales, aux tableaux divisionnaires et aux zones techniques.
Ce qu’il fait dans un tableau électrique

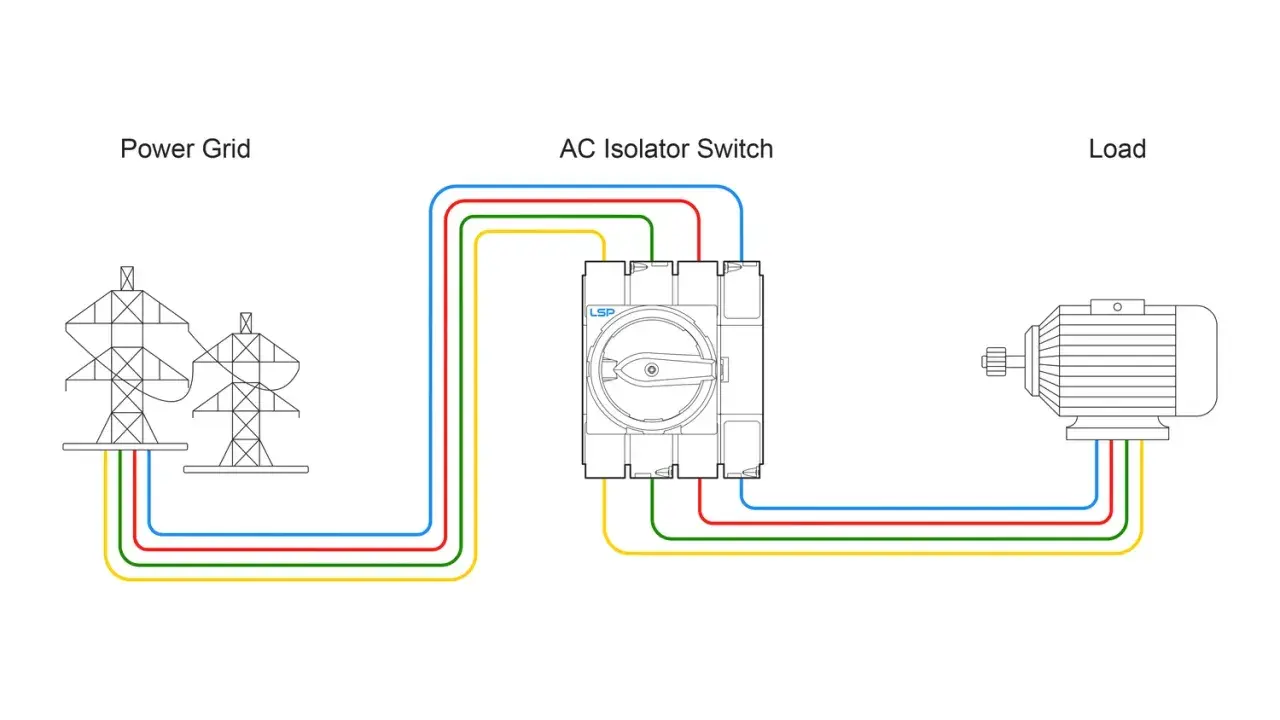

Je le présente toujours comme un organe de manœuvre et d’isolement. Concrètement, il permet d’ouvrir et de fermer un circuit dans des conditions normales d’utilisation, puis de le séparer de l’alimentation pour travailler plus sereinement. Le point important est là: il assure le sectionnement, mais il ne remplace pas une protection automatique.
Autrement dit, si un appareil doit surtout protéger contre les surcharges ou les courts-circuits, ce n’est pas son rôle. L’interrupteur-sectionneur intervient plutôt comme une porte technique: on l’utilise pour isoler un départ, une rangée ou un petit ensemble de circuits, pas pour corriger un défaut électrique. C’est justement cette séparation des fonctions qui évite beaucoup de confusions dans un tableau bien pensé.
Sur le terrain, je regarde aussi la catégorie d’emploi. Elle indique si l’appareil est conçu pour des charges surtout résistives, mixtes ou plus fortement inductives. Cette notion est discrète sur l’étiquette, mais elle change la fiabilité réelle de la manœuvre, surtout dès qu’on pilote des moteurs, des pompes ou des charges avec appel de courant. C’est pour ça que je le compare toujours aux autres appareils du tableau avant de décider où il doit aller.
Pourquoi il ne remplace ni un disjoncteur ni un différentiel
La confusion vient souvent du fait que tous ces appareils ont une manette et occupent la même rangée. Pourtant, leur logique n’est pas la même. Le plus simple est de les remettre à leur place dans l’architecture du tableau.
| Appareil | Rôle principal | Ce qu’il fait bien | Sa limite |
|---|---|---|---|
| Interrupteur-sectionneur | Isoler un circuit ou un groupe de circuits | Ouvrir et fermer en conditions normales, avec une coupure lisible | Ne protège pas contre les surcharges ni les courts-circuits |
| Sectionneur | Assurer la séparation électrique | Garantir l’isolement en position ouverte | Ne doit pas être utilisé pour couper en charge |
| Disjoncteur divisionnaire | Protéger un circuit | Couper automatiquement en cas de surcharge ou de court-circuit | Ne remplace pas une coupure locale pensée pour la maintenance |
| Interrupteur différentiel 30 mA | Protéger les personnes | Détecter une fuite de courant à la terre et couper rapidement | Ne protège pas contre les surintensités |
Dans un logement, je garde aussi en tête que la protection des personnes repose sur des interrupteurs différentiels 30 mA, avec au moins deux appareils par habitation et un minimum d’un type A. L’interrupteur-sectionneur ne prend pas cette fonction à sa charge: il la complète, il ne la remplace pas.
Cette distinction est essentielle, parce qu’un mauvais appareil au mauvais endroit donne l’illusion de sécurité sans couvrir le vrai risque. C’est ce qui m’amène au sujet suivant: l’emplacement concret dans le logement.
Où je le place dans une installation résidentielle
Je le vois surtout à trois endroits. En amont du tableau principal, quand il faut une coupure générale accessible dans le logement. En tête d’un tableau divisionnaire, quand je veux isoler proprement un garage, une dépendance ou un petit atelier. Et à proximité d’un équipement technique, quand une intervention de maintenance doit être possible sans couper toute la maison.
- Tableau principal pour une coupure claire de l’installation entière.
- Tableau divisionnaire pour isoler un groupe de circuits sans toucher au reste.
- Local technique ou dépendance quand la maintenance doit rester locale et rapide.
- Action directe quand la coupure doit être immédiatement disponible en cas de danger, sans relais ni commande indirecte.
Dans la logique de la NF C 15-100, la coupure d’urgence doit rester accessible depuis l’intérieur du local concerné. Si le disjoncteur de branchement est trop éloigné, placé en limite de propriété ou simplement peu pratique à atteindre, je préfère ajouter un organe local plutôt que de compter sur un point de coupure théorique.
Par action directe, j’entends une manœuvre mécanique immédiate, pas un ordre transmis par bouton poussoir, automate ou système domotique. Une fois l’emplacement clarifié, le choix du modèle devient beaucoup plus simple.
Comment je choisis le bon modèle
Je ne choisis jamais un interrupteur-sectionneur uniquement sur le calibre affiché. Je vérifie d’abord le nombre de pôles, puis le courant assigné, puis la catégorie d’emploi. Enfin, je regarde si l’appareil doit être cadenassable, c’est-à-dire verrouillable en position ouverte pour éviter toute remise sous tension pendant l’intervention.
| Critère | Ce que je regarde | Pourquoi c’est important |
|---|---|---|
| Nombre de pôles | 2P en monophasé, 3P ou 4P en triphasé | Tous les conducteurs actifs doivent être isolés correctement |
| Courant assigné | Calibre adapté au courant que l’appareil devra supporter | Un appareil sous-calibré devient le point faible du tableau |
| Catégorie d’emploi | AC-21A, AC-22A ou AC-23A selon la nature de la charge | Elle dit si l’appareil accepte surtout des charges résistives, mixtes ou inductives |
| Durabilité mécanique | A pour emploi fréquent, B pour emploi non fréquent | Plus on manœuvre l’appareil, plus cette donnée compte |
| Cadenassage | Possibilité de verrouiller la position ouverte | Utile pour la maintenance et les consignations |
| Compatibilité AC/DC | Modèle prévu pour le courant alternatif ou le continu | Je ne transvase jamais un appareil AC vers un circuit DC par simple habitude |
En pratique, AC-21A vise surtout des charges résistives, AC-22A des charges mixtes avec surcharges modérées, et AC-23A des charges moteur ou fortement inductives. Sur une installation domestique classique, les deux premières catégories couvrent la plupart des usages de coupure et d’isolement.
Dès qu’il y a un moteur, une pompe, un équipement à fort appel de courant ou une manœuvre plus répétée, je deviens plus exigeant sur la catégorie d’emploi et sur la robustesse mécanique. Le bon réflexe, ce n’est pas de prendre “plus gros” au hasard, c’est de choisir un appareil cohérent avec la charge réelle.
Quand il y a du photovoltaïque ou du courant continu dans le système, je vérifie séparément la partie DC. C’est un point que beaucoup négligent, alors qu’un appareil de coupure mal choisi sur le bon support technique peut devenir inutilisable ou dangereux.
Les erreurs que je vois le plus souvent
- Confondre sectionnement et protection : l’appareil isole, mais il ne remplace ni un disjoncteur ni un différentiel.
- Oublier un pôle : en monophasé comme en triphasé, laisser un conducteur actif hors coupure complique la consignation et peut rendre l’intervention trompeuse.
- Choisir une mauvaise catégorie d’emploi : sur une charge à fort appel de courant, un modèle trop léger s’use ou commute mal.
- Installer l’appareil hors d’atteinte : une coupure de sécurité doit rester immédiatement accessible.
- Se contenter d’un pilotage domotique : la commande à distance ne vaut pas coupure mécanique de sécurité.
- Négliger l’étiquetage : si personne ne sait ce que l’appareil isole, on perd l’intérêt pratique de la manœuvre.
Je vois souvent ces erreurs dans les rénovations rapides, parce qu’on cherche à gagner du temps sur la rangée sans penser au geste de maintenance dans six mois. Pourtant, la sécurité d’un tableau tient autant à sa lisibilité qu’à ses composants.
Cette logique m’amène à la dernière vérification, celle que je fais avant de refermer le tableau.
Ce que je vérifie avant de valider l’installation
- Le dispositif coupe bien tous les conducteurs actifs concernés.
- La protection amont est bien présente contre les surcharges et les courts-circuits.
- Les différentiels 30 mA sont correctement répartis dans le tableau.
- La manette est accessible, lisible et, si nécessaire, cadenassable.
- Le serrage, la section des conducteurs et le repérage suivent les prescriptions du fabricant.
Mon contrôle final est volontairement banal, parce que les vrais incidents viennent rarement d’un concept compliqué. Ils viennent d’un appareil mal choisi, mal placé ou utilisé comme s’il faisait tout à la fois. Quand l’interrupteur-sectionneur est employé pour ce qu’il sait faire, il apporte exactement ce qu’on attend de lui: une coupure nette, une isolation claire et un tableau plus simple à exploiter. Dès qu’il y a un doute sur le calibre, le schéma de coupure ou la compatibilité avec le reste de l’installation, je préfère faire valider le montage par un électricien qualifié.
