Les repères essentiels pour raccorder une minuterie d’éclairage sans se tromper
- Le circuit lumière se câble généralement en 1,5 mm² et se protège par un disjoncteur 16 A maximum.
- Les boutons-poussoirs ne sont pas des interrupteurs classiques: ils envoient une impulsion à la minuterie.
- Le montage le plus courant relie la phase, le neutre, l’entrée de commande et le retour lampe.
- Un câblage en 3 fils apparaît souvent en rénovation; le 4 fils est plus lisible dans une installation neuve ou refaite.
- Une minuterie est idéale pour un escalier, un couloir ou une cave, mais pas toujours la meilleure réponse si vous voulez une commande très souple ou totalement automatique.
Comprendre ce que fait vraiment une minuterie d’éclairage
Je garde ici le mot minuterie au sens large, même si, dans les gammes actuelles, on parle souvent de temporisé ou de minuterie modulaire. Le principe reste le même: un appui sur un bouton-poussoir déclenche la lumière pendant un temps réglable, puis le circuit s’ouvre automatiquement.
Ce détail compte, parce qu’un bouton-poussoir n’a pas le même rôle qu’un interrupteur classique. Il ne reste pas enclenché; il transmet une impulsion courte à l’appareil de commande. Legrand rappelle d’ailleurs que l’ancien « interrupteur minuterie » a laissé place à des versions plus modernes, plus discrètes et plus faciles à intégrer au tableau.
En pratique, la plage de temporisation varie selon les modèles, mais on se situe souvent entre quelques dizaines de secondes et plusieurs minutes. Pour un palier ou une cage d’escalier, c’est exactement ce qu’il faut: assez long pour circuler, assez court pour éviter l’oubli. C’est aussi ce qui explique pourquoi le schéma de branchement mérite d’être lu avec méthode avant de serrer le moindre bornier.

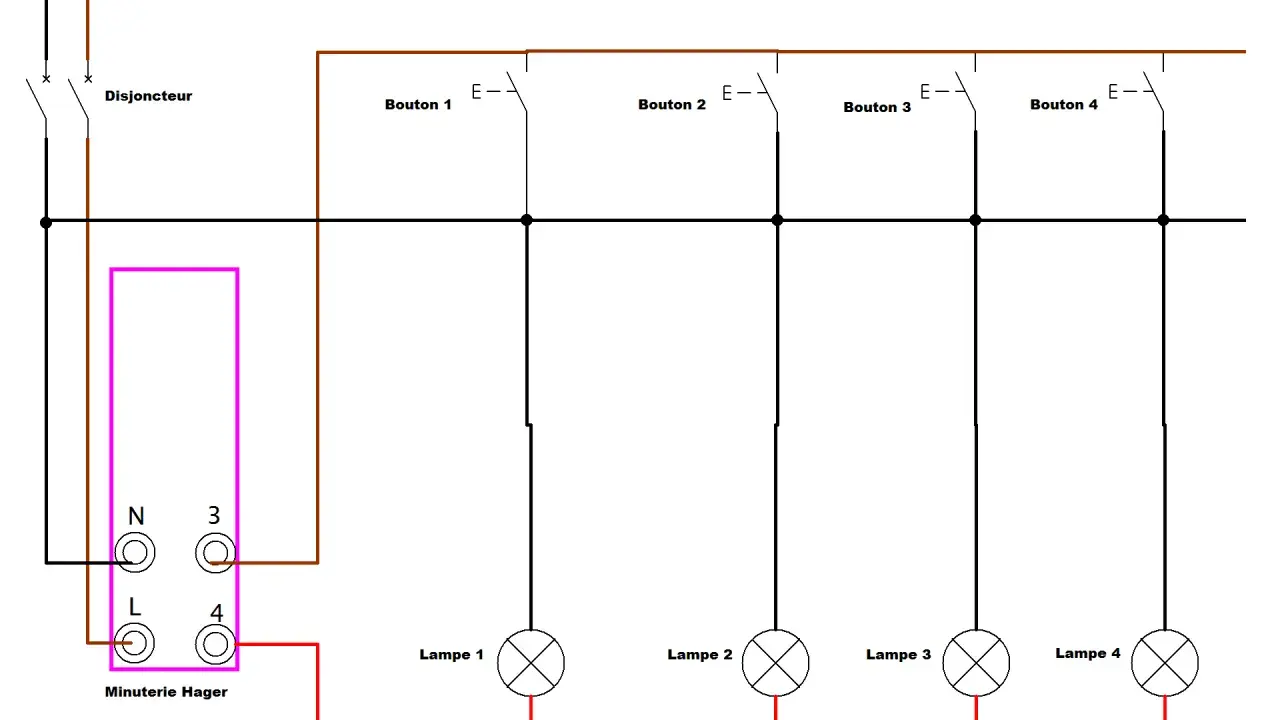

Lire le schéma de principe d’un circuit temporisé
Le circuit est plus simple qu’il n’en a l’air si l’on suit la logique de bout en bout. Le disjoncteur d’éclairage alimente la minuterie, la minuterie pilote les lampes, et les boutons-poussoirs sont câblés pour envoyer la commande. En France, je pars toujours du cadre de base d’un circuit lumière: 1,5 mm² minimum, 16 A maxi, et 8 points lumineux maximum par circuit.
| Élément | Rôle | Ce que je contrôle |
|---|---|---|
| Disjoncteur éclairage | Protège et alimente le circuit | Calibre, repérage, état des connexions |
| Minuterie | Ferme le circuit pendant la durée choisie | Compatibilité avec la charge, plage de temporisation |
| Boutons-poussoirs | Envoient une impulsion de commande | Nombre de points, présence de voyants, câblage en parallèle |
| Luminaires | Reçoivent la phase commandée | Puissance totale, nature des lampes, fiabilité du retour lampe |
Le point que je surveille le plus, c’est le repérage des conducteurs. Sur le papier, la logique est simple; dans un coffret réel, un mauvais retour lampe ou un poussoir mal identifié suffit à faire croire que la minuterie est défectueuse alors que le problème vient du câblage. C’est justement pour ça qu’il faut distinguer le montage en 3 fils du montage en 4 fils.
Choisir entre un montage en 3 fils et en 4 fils
Le bon schéma dépend surtout de l’état de l’installation existante. En rénovation légère, je rencontre plus souvent le 3 fils; en rénovation lourde ou en neuf, le 4 fils est plus clair, plus propre et plus simple à dépanner.
| Mode de câblage | Quand on le rencontre | Avantage | Vigilance |
|---|---|---|---|
| 3 fils | Installation existante avec peu de conducteurs disponibles au tableau | Évite de refaire toute la ligne de commande | Repérage plus délicat, surtout si les fils ont déjà été repris |
| 4 fils | Construction neuve ou rénovation complète | Lecture plus nette du circuit et maintenance plus simple | Demande un cheminement plus rigoureux des conducteurs |
Certains modules récents reconnaissent automatiquement les deux types de raccordement, ce qui simplifie la pose. Je n’en fais jamais une certitude de départ: je lis la notice du modèle exact, puis je vérifie les bornes avant de brancher. Cette prudence évite une erreur bête et un démontage inutile.
Câbler une minuterie en 3 fils
Le montage en 3 fils est fréquent quand on travaille dans un tableau existant et qu’on veut garder l’installation la plus sobre possible. L’idée générale est simple: la minuterie reçoit l’alimentation et la commande, puis elle pilote le retour lampe. Sur ce type de montage, je prends le temps d’identifier chaque conducteur avant de toucher aux bornes.
- Coupez l’alimentation générale et vérifiez l’absence de tension avec un VAT, c’est-à-dire un vérificateur d’absence de tension.
- Repérez clairement la phase, le neutre, le retour lampe et le retour de bouton-poussoir.
- Raccordez l’alimentation de la minuterie selon le schéma du fabricant, en respectant les repères de borne.
- Raccordez les boutons-poussoirs sur l’entrée de commande prévue.
- Raccordez la sortie de la minuterie vers le départ des luminaires.
- Serrez, contrôlez, puis étiquetez si nécessaire pour éviter qu’un futur dépannage ne recommence à zéro.
Dans ce cas de figure, je fais particulièrement attention aux poussoirs lumineux. Leur voyant peut perturber certains modules si le courant ou le nombre de commandes n’est pas compatible. La logique du montage reste la même, mais le détail des accessoires change tout.
Câbler une minuterie en 4 fils
Le montage en 4 fils est celui que je préfère quand je pars sur une base saine ou quand le tableau est repris proprement. On obtient un schéma plus lisible, avec une séparation plus nette entre l’alimentation, la commande et le départ vers les lampes.
- Coupez l’alimentation et sécurisez la zone de travail.
- Amenez le neutre vers la minuterie et vers les luminaires, conformément au schéma du module.
- Amenez la phase vers la minuterie et vers l’alimentation des boutons-poussoirs.
- Reliez le retour de commande des poussoirs à l’entrée dédiée de la minuterie.
- Reliez le retour lampe à la sortie commandée du module.
- Faites un essai fonctionnel avec plusieurs appuis successifs pour vérifier l’enclenchement, la temporisation et l’extinction.
Legrand présente justement ce type de raccordement comme un cas courant en construction ou en rénovation totale, avec une logique simple à relire au tableau. C’est le genre de câblage qui me paraît le plus confortable quand on veut un résultat propre, surtout si le circuit doit rester évolutif.
Minuterie, télérupteur ou détecteur de présence
Une minuterie n’est pas toujours la meilleure solution, même si elle est très efficace pour les zones de passage. Je la choisis quand je veux que la lumière s’éteigne seule après un appui, sans logique domotique plus lourde. Si le besoin change, le bon appareil change aussi.
| Solution | Quand je la choisis | Atout principal | Limite à garder en tête |
|---|---|---|---|
| Minuterie | Escalier, couloir, cave, garage | Extinction automatique simple et prévisible | Durée fixe, sauf marche forcée sur certains modèles |
| Télérupteur | Quand plusieurs points de commande sont nécessaires | Très souple pour multiplier les poussoirs | N’éteint pas tout seul, sauf version temporisée |
| Détecteur de présence | Quand l’allumage doit être entièrement automatique | Confort maximal et bon potentiel d’économie | Réglages plus sensibles, risque de faux déclenchement |
Dans une maison, je trouve souvent que la minuterie gagne lorsqu’on veut un comportement simple, sans dépendre d’un capteur de présence. En revanche, dès qu’une zone est très fréquentée ou qu’il faut plusieurs points d’allumage, le télérupteur ou le détecteur deviennent plus pertinents. Le bon choix dépend donc moins de la mode que de l’usage réel de la pièce.
Les derniers contrôles avant de refermer le tableau
- Je vérifie le serrage de chaque borne, car un mauvais contact finit presque toujours par chauffer ou par provoquer un dysfonctionnement intermittent.
- Je contrôle la section des conducteurs et le calibre du disjoncteur pour rester cohérent avec un circuit lumière en 1,5 mm² et 16 A maxi.
- Je teste la temporisation avec plusieurs poussoirs, pas seulement avec celui qui est le plus proche du tableau.
- Je m’assure que l’éclairage s’éteint bien après le délai choisi, puis que la relance fonctionne immédiatement en cas de nouvel appui.
- Je vérifie la compatibilité avec les lampes LED, surtout si le circuit est ancien ou si plusieurs voyants de poussoirs sont présents.
Si je dois retenir une seule règle, c’est celle-ci: un bon schéma de minuterie n’est pas seulement un dessin, c’est une lecture claire de la phase, du neutre, de la commande et du retour lampe. Quand ces quatre éléments sont bien identifiés, le branchement devient logique, le dépannage aussi. Et si le doute reste entier au moment d’ouvrir le coffret, je préfère faire valider le montage exact avant de remettre le courant.
