Raccorder une barre LED paraît simple, mais tout se joue dans deux décisions très concrètes : savoir si le luminaire se branche directement en 230 V ou s’il passe par une alimentation en 12/24 V, puis respecter la polarité, la section de câble et la classe de protection. Dans ce guide, je vous montre le schéma de principe, la méthode de câblage pas à pas et les erreurs qui font perdre du temps, abîment le matériel ou créent un vrai risque électrique. Je reste volontairement sur du pratique, avec des repères utiles pour une cuisine, un meuble, un atelier ou une installation domotique.
Les points essentiels à garder en tête avant de raccorder une barre LED
- Coupez toujours l’alimentation et vérifiez l’absence de tension avant de toucher aux fils.
- Une barre LED 230 V se câble comme un luminaire classique, alors qu’une barre 12/24 V passe par un driver ou une alimentation LED.
- En logement, je pars sur un circuit d’éclairage en 1,5 mm² minimum, avec un disjoncteur 16 A maximum côté 230 V.
- En basse tension, la polarité compte : + et − ne se branchent pas au hasard.
- Le driver doit être dimensionné avec une marge de puissance, pas au plus juste.
- Plus la liaison basse tension est longue, plus il faut surveiller la chute de tension et la qualité du câblage.
Ce qu’il faut vérifier avant de toucher aux fils
Avant même de regarder le raccordement, je commence par identifier le type exact de barre lumineuse. La plaque signalétique me dit presque tout : tension d’alimentation, puissance en watts, éventuelle compatibilité avec un variateur, et parfois la classe de protection. Cette étape évite l’erreur la plus courante : confondre une barre LED en 230 V avec un modèle en très basse tension sécurisée, souvent noté TBTS ou SELV.
Dans la pratique, il y a trois cas fréquents. Le premier est la barre LED intégrée en 230 V, qui se raccorde directement au réseau via phase, neutre et parfois terre. Le deuxième est la barre en 12 V ou 24 V, qui ne doit jamais être alimentée directement par le secteur et qui nécessite un driver. Le troisième est le modèle dimmable, qui accepte une variation d’intensité mais seulement avec un variateur compatible.
Je regarde aussi le symbole de classe : une barre classe II est doublement isolée et ne demande pas de terre, alors qu’un luminaire classe I doit être relié au conducteur de protection. C’est un détail qui change tout, surtout si l’on réutilise une arrivée ancienne ou un point lumineux déjà en place.Enfin, je vérifie le contexte d’installation : zone sèche ou humide, montage en applique, sous meuble, en cuisine ou au-dessus d’un plan de travail. Cette contrainte influence le boîtier de raccordement, l’indice IP et l’accessibilité du driver. Une fois ces points clairs, le schéma de branchement devient beaucoup plus lisible.
Le schéma de câblage à retenir selon la tension
Le plus utile n’est pas un dessin “joli”, mais un schéma de principe clair. Pour une barre LED, je raisonne toujours en partant de l’alimentation, puis je remonte vers le luminaire. Le câblage n’est pas le même selon que la barre est alimentée directement en 230 V ou via un driver basse tension.
| Cas | Schéma de principe | Ce que cela veut dire | Point de vigilance |
|---|---|---|---|
| Barre LED 230 V intégrée | Réseau 230 V → interrupteur → barre LED | Le luminaire reçoit directement phase et neutre, comme une lampe classique | Respecter la terre si la barre est classe I et utiliser des connexions fermées |
| Barre LED 12/24 V | Réseau 230 V → driver LED → barre LED | Le driver transforme le secteur en tension continue adaptée | La tension du driver doit être exactement la même que celle de la barre |
| Plusieurs barres sur le même montage | 230 V → driver dimensionné → barres LED en parallèle | Chaque barre reçoit la même tension de sortie | Éviter le câblage en série sauf indication explicite du fabricant |
| Barre dimmable | Réseau 230 V → variateur compatible → driver dimmable → barre LED | La variation d’intensité passe par un matériel prévu pour ça | Un variateur classique non compatible peut provoquer scintillement ou extinction |
Le point clé, surtout en basse tension, c’est le montage en parallèle. Dès qu’on alimente plusieurs barres depuis une même sortie, chacune doit recevoir la bonne tension. Les chaînages approximatifs en série donnent souvent des pertes de luminosité, un éclairage inégal ou un fonctionnement instable. Dans les installations un peu longues, je préfère toujours rapprocher le driver des barres plutôt que d’allonger inutilement la ligne 12/24 V.
Si la barre est destinée à rester visible, je conseille aussi de prévoir un accès simple au driver ou au boîtier de connexion. C’est un détail peu spectaculaire, mais il évite de tout démonter au premier dépannage. La suite logique, maintenant, consiste à passer du schéma au câblage réel, sans se tromper dans les étapes.
Raccorder la barre LED pas à pas sans se tromper
Quand je fais le branchement, je procède toujours dans le même ordre. Ce n’est pas une question de style, mais de sécurité et de contrôle visuel : plus on avance méthodiquement, moins on laisse place à l’approximation.
- Je coupe le courant au tableau et je vérifie l’absence de tension avec un testeur adapté.
- Je repère les conducteurs : phase, neutre, terre éventuelle, puis sortie basse tension si un driver est présent.
- Je prépare un boîtier de raccordement propre, avec des connecteurs adaptés au type de fil et à l’environnement.
- Je câble le côté 230 V en respectant les bornes L et N, et la terre si le luminaire l’exige.
- Je raccorde ensuite la sortie du driver à la barre LED en respectant la polarité : + sur +, − sur −.
- Je fixe les câbles pour éviter toute traction sur les bornes et je laisse une petite marge de service pour le dépannage.
- Je fais un essai avant de refermer complètement l’ensemble, afin de vérifier l’allumage, l’absence de clignotement et la stabilité de la lumière.
Le raccordement côté 230 V mérite plus d’attention que le reste. En France, je pars sur un circuit d’éclairage en 1,5 mm² minimum, protégé par un disjoncteur 16 A maximum, comme le rappellent les repères de la norme NF C 15-100. C’est le bon cadre pour une barre LED fixe, un luminaire linéaire ou un ensemble d’éclairages sous meuble, à condition de rester dans les limites du circuit.
Sur le côté basse tension, je ne serre jamais “à l’aveugle”. Si le driver a des bornes fines, je vérifie le type de conducteur autorisé et j’évite les raccords flottants. Un mauvais contact en 12/24 V peut suffire à faire vaciller la lumière ou à chauffer un point de connexion. Pour une installation propre, j’aime autant utiliser des connecteurs adaptés qu’un montage bricolé mais théoriquement “terminé”.
Choisir la bonne alimentation et la bonne section de câble
La puissance totale ne se devine pas, elle se calcule. J’additionne la puissance de toutes les barres LED, puis je choisis un driver capable de fournir un peu plus que ce total. Cette marge évite de faire travailler l’alimentation à sa limite, ce qui améliore la durée de vie et limite les problèmes au démarrage.
La formule de base est simple : courant = puissance / tension. Une barre de 24 W en 12 V demande donc 2 A. La même puissance en 24 V ne demande plus que 1 A. C’est une des raisons pour lesquelles les longues lignes basse tension sont souvent plus confortables en 24 V qu’en 12 V : à puissance égale, le courant reste plus bas.
| Exemple | Puissance totale | Tension | Courant demandé | Driver conseillé |
|---|---|---|---|---|
| 1 barre de 10 W | 10 W | 12 V | 0,83 A | 12 à 15 W minimum |
| 2 barres de 8 W | 16 W | 12 V | 1,33 A | 20 W minimum, avec marge |
| 3 barres de 8 W | 24 W | 24 V | 1 A | 30 à 36 W recommandé |
Je garde en tête une règle très simple : mieux vaut un driver un peu trop large qu’un driver trop juste. Un modèle sous-dimensionné chauffe davantage, vieillit plus vite et peut provoquer des coupures intermittentes. À l’inverse, un driver avec une réserve de puissance raisonnable reste plus stable, surtout si l’éclairage est souvent allumé longtemps.
Pour la section de câble côté basse tension, je ne m’accroche pas à une valeur unique sans regarder la longueur et l’intensité. Plus le courant monte, plus le câble doit être adapté. Si la liaison devient longue, je préfère raccourcir le trajet, rapprocher le driver ou augmenter la section plutôt que de compter sur la chance. Les symptômes d’un câblage trop léger sont assez parlants : baisse de luminosité, scintillement en bout de ligne, voire échauffement local.
En pratique, la meilleure décision n’est pas toujours le câble le plus épais, mais le chemin le plus propre et le plus court. C’est souvent là que se gagne la fiabilité d’une installation LED.
Les erreurs de câblage que je vois le plus souvent
La majorité des pannes sur une barre LED ne viennent pas du luminaire lui-même, mais du raccordement. Quand je contrôle une installation qui ne s’allume pas correctement, je retrouve presque toujours l’un de ces cas.
- Confondre 230 V et 12/24 V : c’est l’erreur la plus grave, et elle peut détruire la barre en quelques secondes.
- Inverser la polarité sur une barre basse tension : le luminaire reste éteint ou fonctionne mal.
- Utiliser un driver trop faible : la barre s’allume, puis décroche, chauffe ou scintille.
- Mettre un variateur incompatible : la variation devient instable, bruyante ou inefficace.
- Faire courir trop de câble en basse tension : la chute de tension finit par se voir à l’œil nu.
- Oublier la terre sur un modèle qui en a besoin : sur une classe I, je ne considère jamais ce point comme optionnel.
- Laisser les connexions à découvert : ce n’est ni propre ni durable, surtout dans une cuisine ou un meuble technique.
Le piège le plus subtil, selon moi, reste celui du variateur. Beaucoup de personnes pensent qu’un variateur “LED” est universel, alors qu’il faut en réalité une vraie compatibilité entre le variateur, le driver et la barre. Si l’un des trois n’est pas prévu pour la variation, la solution paraît fonctionner au début puis devient pénible à l’usage.
Une autre erreur fréquente consiste à noyer le driver dans un endroit inaccessible, juste parce que cela fait un montage plus discret. Je préfère un driver bien placé et ventilé à un montage invisible mais impossible à dépanner. En éclairage, le silence du matériel est agréable, mais l’accessibilité reste plus précieuse le jour où quelque chose cloche.Quand on veut l’intégrer à un interrupteur, un variateur ou la domotique
Dans une maison moderne, une barre LED ne se contente plus d’être “allumée ou éteinte”. Elle peut être pilotée par un interrupteur classique, un variateur, un relais connecté ou un système domotique. Le bon choix dépend surtout du niveau de contrôle que l’on veut garder et de la compatibilité du matériel.
| Solution | Quand je la privilégie | Limite principale |
|---|---|---|
| Interrupteur simple | Pour une barre LED fixe, sans variation d’intensité | Pas de réglage de luminosité |
| Variateur LED compatible | Pour une ambiance modulable dans une cuisine, un séjour ou un meuble | Demande un driver et un variateur réellement compatibles |
| Relais connecté | Pour piloter l’allumage depuis une appli, un assistant vocal ou une scène domotique | On/Off uniquement dans la plupart des cas |

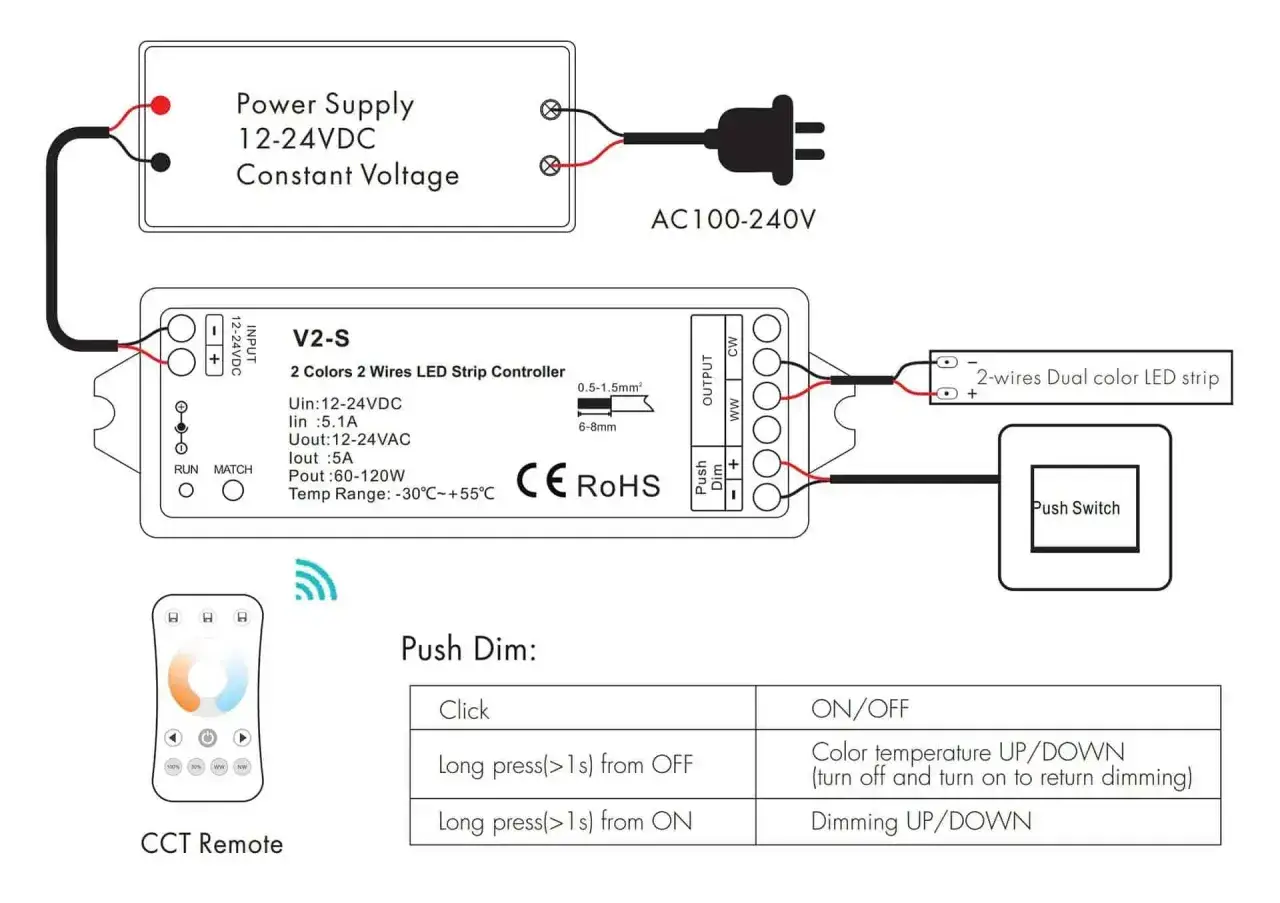

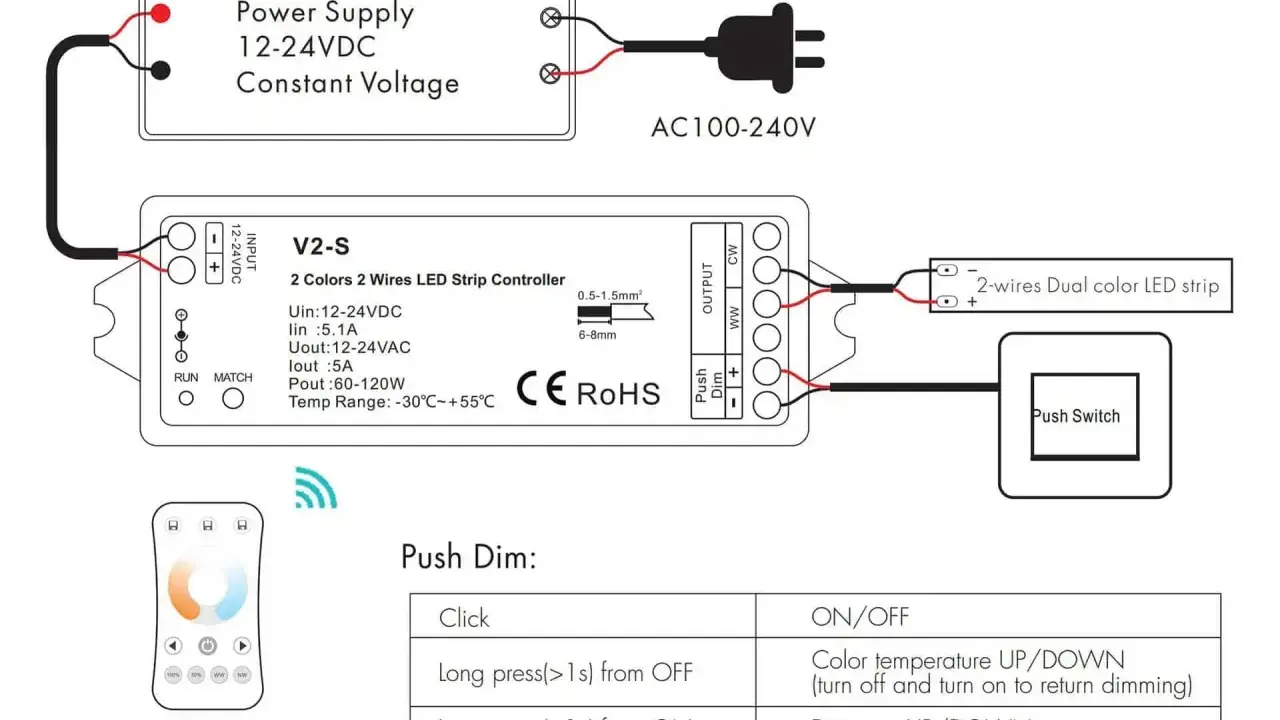

| Contrôleur basse tension dédié | Pour une barre prévue d’origine pour la variation, le RGB ou des effets | Réservé aux produits explicitement conçus pour cela |
Mon réflexe, en domotique, est simple : si la barre LED est prévue pour être juste allumée ou éteinte, je pilote plutôt le 230 V en amont. C’est plus propre et plus universel. Si je veux faire varier l’intensité, je vérifie d’abord que le driver est bien dimmable et que le protocole de variation correspond au système utilisé : phase, TRIAC, PWM, DALI ou solution propriétaire.
Je me méfie aussi des modules connectés placés au mauvais endroit. Un relais domotique qui coupe le secteur n’a pas le même rôle qu’un contrôleur basse tension qui module la sortie d’un driver. Les mélanger sans logique, c’est souvent créer un système capricieux. Dans une installation résidentielle, la simplicité bien pensée reste généralement plus fiable qu’un empilement de fonctions mal séparées.
Si la barre est installée dans une zone exposée à l’humidité, je rajoute une exigence supplémentaire : boîtier adapté, indice de protection suffisant et connexions bien fermées. La domotique n’excuse jamais un câblage approximatif.
Ce que je retiens pour une pose propre et durable
Quand je résume l’affaire, je reviens toujours à la même logique : identifier la tension, dimensionner correctement le driver, garder le 230 V propre et la basse tension courte. C’est cette discipline simple qui évite la majorité des incidents et qui donne un éclairage stable sur la durée.
Si vous avez un doute sur la classe de protection, sur la compatibilité du variateur ou sur la manière d’intégrer la barre LED à une installation existante, je conseille de vérifier le marquage du produit avant de raccorder quoi que ce soit. Le bon réflexe n’est pas de forcer un montage, mais de partir du matériel réel que vous avez sous la main, puis d’adapter le câblage à ses contraintes.
Pour une installation résidentielle fiable, je privilégie toujours un boîtier de raccordement accessible, des connecteurs adaptés, un driver avec réserve de puissance et un cheminement de câble lisible. C’est moins spectaculaire qu’un montage improvisé, mais c’est précisément ce qui fait la différence entre un éclairage qui dépanne et un éclairage qui dure.
