Plan Électrique Maison - Évitez les Erreurs Coûteuses

Ce que doit contenir un schéma électrique utile

Quand je parle d’un schéma électrique sérieux, je pense à un document qui raconte vraiment la maison. On doit y lire les points lumineux, les prises, les commandes, les circuits spécialisés, les cheminements, le tableau et les réserves prévues pour l’avenir. Sans cette vue d’ensemble, le câblage devient vite une addition de petites décisions isolées, et c’est là que les problèmes commencent.

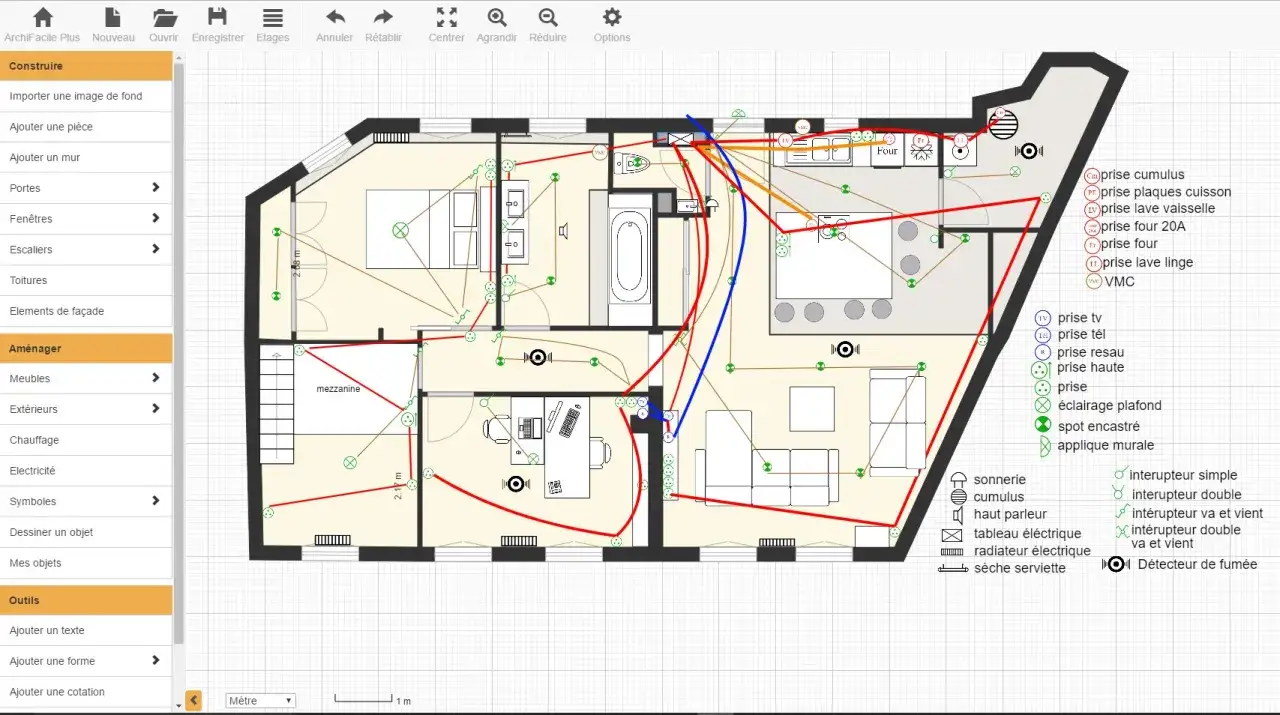

Je distingue toujours trois niveaux. Le plan d’implantation montre où se trouvent les prises, interrupteurs, luminaires et équipements. Le schéma unifilaire explique comment les circuits sont reliés entre eux. Et le découpage des charges précise quel usage dépend de quel disjoncteur. Si ces trois couches ne sont pas cohérentes, le chantier peut avancer, mais l’installation devient difficile à exploiter et à faire évoluer.

• Plan d’implantation pour visualiser les points dans chaque pièce.
• Schéma unifilaire pour comprendre la logique électrique.
• Répartition des circuits pour éviter les surcharges et les coupures en cascade.
• Cheminements pour prévoir gaines, remontées, boîtes de dérivation et accès de maintenance.

Une fois cette base posée, je peux passer au vrai sujet pratique: combien prévoir par pièce, et avec quelles priorités. C’est là que le plan devient vraiment exploitable.

Dimensionner les circuits pièce par pièce

Le bon réflexe consiste à partir des usages réels, pas du “minimum administratif” appliqué mécaniquement. Une chambre n’a pas les mêmes besoins qu’une cuisine, et un séjour ouvert sur la terrasse n’a rien à voir avec un couloir. En pratique, je compte toujours en fonction des meubles, des appareils, des points de charge et des scénarios de vie.

Pour l’éclairage, j’évite de multiplier les points sans logique. Mieux vaut quelques circuits lisibles, bien répartis, qu’une accumulation de départs difficiles à repérer au tableau. Dans un studio ou un T1, un seul circuit peut suffire, mais dès qu’on passe à une maison familiale, la séparation devient vite indispensable.

Lire aussi : Fils électriques - Le vrai code couleur (et les pièges à éviter)

La salle de bains ne supporte pas l’improvisation

Dans une pièce d’eau, je pars du principe qu’il faut penser en volumes de protection, en indice de protection et en liaison équipotentielle avant même de choisir le luminaire. Les appareils, les prises et les commandes ne se placent pas librement autour d’une baignoire ou d’une douche. Tout l’intérêt du plan, ici, c’est d’éviter qu’un bon design intérieur entre en conflit avec la sécurité.

Je garde aussi un point simple en tête: dans cette zone, les circuits doivent être protégés par un interrupteur différentiel 30 mA, et les masses métalliques doivent être reliées à la terre. Cette rigueur n’est pas décorative; elle évite des situations où le confort visuel a pris le dessus sur la sécurité d’usage. La suite logique, c’est de choisir les bonnes sections de câble et les bonnes protections, sans surdimensionner au hasard.

Choisir les bonnes sections de câble et les bonnes protections

Un câblage fiable repose sur un trio indissociable: la section du conducteur, le calibre du disjoncteur et l’usage du circuit. Si l’un des trois est mal choisi, ce n’est pas seulement “moins propre”, c’est potentiellement moins sûr et plus difficile à diagnostiquer. Je préfère donc rester simple et cohérent.

Le piège classique consiste à vouloir “mettre plus gros partout”. En réalité, je cherche surtout l’adéquation. Un conducteur trop faiblement dimensionné chauffe, un disjoncteur trop généreux laisse passer des contraintes qu’il ne devrait pas tolérer, et un circuit mal séparé devient vite illisible à l’usage. Pour les appareils très sollicités, je préfère des départs dédiés plutôt qu’un circuit général déjà saturé.

Je n’oublie pas non plus les dispositifs différentiels de 30 mA, qui protègent les personnes en amont des groupes de circuits. Dans une maison, la sécurité ne se joue pas seulement sur le bon câble: elle dépend aussi de la manière dont je répartis les charges, les pièces humides, les appareils à électronique sensible et les usages à forte consommation. Une bonne règle de base: si un circuit a une vraie fonction, il mérite une protection claire et un repérage propre.

Organiser la GTL et le tableau pour garder de la marge

Le tableau électrique n’est pas un simple point d’arrivée. C’est le centre de gravité de toute l’installation, et il doit rester lisible pendant des années. Pour moi, un tableau bien pensé est celui qui accepte une extension future sans qu’on doive tout démonter.

En maison individuelle, je laisse au moins 20 % d’emplacements libres dans le tableau. Je ne laisse pas une rangée vide pour autant: la réserve doit être répartie intelligemment. J’ai aussi intérêt à soigner l’implantation de la GTL, qui doit rester accessible depuis le logement et se loger dans un volume technique clair, avec suffisamment d’espace pour les arrivées, les départs et le coffret de communication. Une largeur de 60 cm et une profondeur d’au moins 25 cm donnent une bonne idée du niveau de contrainte à respecter.

• Accessibilité du tableau sans meuble, porte ou stockage devant.
• Réserve pour futurs disjoncteurs, différentiels ou modules connectés.
• Repérage clair de chaque circuit, rangée par rangée.
• Longueurs de câble suffisantes pour travailler sans tension mécanique.
• Organisation cohérente entre puissance, communication et pilotage.

Je conseille aussi de demander, à la fin du chantier, un schéma détaillé des circuits réellement mis en place. Ce document évite bien des tâtonnements au moment d’ajouter un point lumineux, une prise ou un équipement plus exigeant. Une fois cette base propre, on peut penser au câblage d’éclairage avec beaucoup plus de précision.

Prévoir un éclairage simple à exploiter au quotidien

L’éclairage d’une maison n’est vraiment confortable que s’il est logique à l’usage. Un point lumineux bien placé peut faire plus qu’une série de spots mal répartis. C’est pour cela que je traite le câblage d’éclairage comme un sujet à part entière, pas comme un détail à caler à la fin.

Dans les pièces principales, je privilégie des points de centre équipés de DCL, des commandes accessibles entre 0,90 m et 1,30 m du sol et, dès que le plan le justifie, des va-et-vient bien positionnés. Dans un couloir, dans une chambre avec passage double ou près d’un escalier, cette logique change vraiment le confort quotidien. À l’extérieur, je pense aussi à chaque accès principal, car la lumière d’entrée est souvent la première chose qu’on regrette si elle a été traitée à la légère.

• Entrée et circulation avec commandes faciles à atteindre.
• Chambre avec allumage central et possibilité de commande près du lit.
• Cuisine avec lumière générale et éclairage de tâche sur le plan de travail.
• Salle de bains avec appareillage adapté aux contraintes de volume et d’humidité.
• Extérieur avec points lumineux pensés pour chaque accès réellement utilisé.

Quand l’éclairage est dessiné avant les cloisons, on évite les compromis bancals, les interrupteurs mal placés et les rallonges en cascade. Et tant qu’à ouvrir les murs, je trouve dommage de ne pas anticiper aussi le réseau et les usages connectés.

Intégrer le réseau, la domotique et les usages futurs sans refaire tout le chantier

Une maison moderne ne se contente plus de distribuer l’électricité. Elle distribue aussi des données, pilote les volets, mesure les consommations et prépare parfois la recharge d’un véhicule ou l’ajout d’une pompe à chaleur. Je préfère donc raisonner en maison évolutive, pas en installation figée.

Dans la pratique, je recommande de prévoir un vrai cheminement pour le réseau de communication, avec des prises RJ45 là où elles servent vraiment: séjour, chambres, bureau, coin TV, éventuellement garage ou dépendance technique. Un câblage en étoile vers le coffret de communication reste plus propre et plus durable qu’une succession d’adaptations bricolées. Même si tout n’est pas utilisé dès le premier jour, la réserve de gaine et de place dans le tableau fait gagner du temps plus tard.

• Réseau filaire pour le télétravail, la TV connectée et la stabilité des usages lourds.
• Volets motorisés avec circuit dédié et commandes cohérentes dès la conception.
• Équipements énergivores prévus avant l’achat des appareils.
• Domotique pensée pour être utile, pas pour ajouter de la complexité inutile.

Je réserve aussi un regard particulier aux projets qui peuvent évoluer: extension de maison, future borne de recharge, atelier, cuisine plus équipée que prévu. Le meilleur câblage n’est pas celui qui couvre tout “au cas où”, mais celui qui rend les évolutions faciles sans surcharger le présent.

Les derniers contrôles que je fais avant de fermer les cloisons

Avant de refermer un mur, je veux pouvoir répondre oui à quelques questions très simples. Est-ce que chaque circuit a une fonction claire? Est-ce que les zones humides sont correctement traitées? Est-ce que le tableau reste lisible? Est-ce que je peux encore faire évoluer l’installation sans casser le chantier? Si la réponse est floue, je préfère reprendre maintenant plutôt que plus tard.

• Chaque circuit est identifié et reporté sur un plan propre.
• Les prises, l’éclairage et les usages spécialisés ne sont pas mélangés sans raison.
• La salle de bains et les autres zones sensibles respectent leurs contraintes spécifiques.
• Le tableau dispose d’une vraie marge de manœuvre.
• Les gaines et réserves sont prévues pour les évolutions réalistes de la maison.

Un bon câblage ne se remarque pas parce qu’il est spectaculaire, mais parce qu’il disparaît dans l’usage quotidien: pas de surcharge inutile, pas de commandes absurdes, pas de reprises précipitées. C’est exactement ce que doit viser un plan électrique de maison bien conçu: de la sécurité, de la logique et assez de souplesse pour suivre la vie de la maison sans la contraindre.
