Les points essentiels à vérifier avant le câblage
- En série, le courant reste identique dans toute la chaîne et les tensions s’additionnent.
- En parallèle, chaque branche reçoit la même tension, mais le courant se répartit, donc il faut l’équilibrer.
- Pour des LED nues, j’ajoute en général une résistance par branche ou j’utilise un driver à courant constant.
- Pour un ruban LED 12 V ou 24 V, on suit la tension nominale du produit et on évite d’ajouter une résistance au hasard.
- Sur une installation un peu longue, une alimentation en 24 V et une injection parallèle sont plus fiables qu’un chaînage en bout à bout.
- Je garde une marge de puissance d’environ 20 à 30 % sur l’alimentation pour rester à l’aise en usage continu.

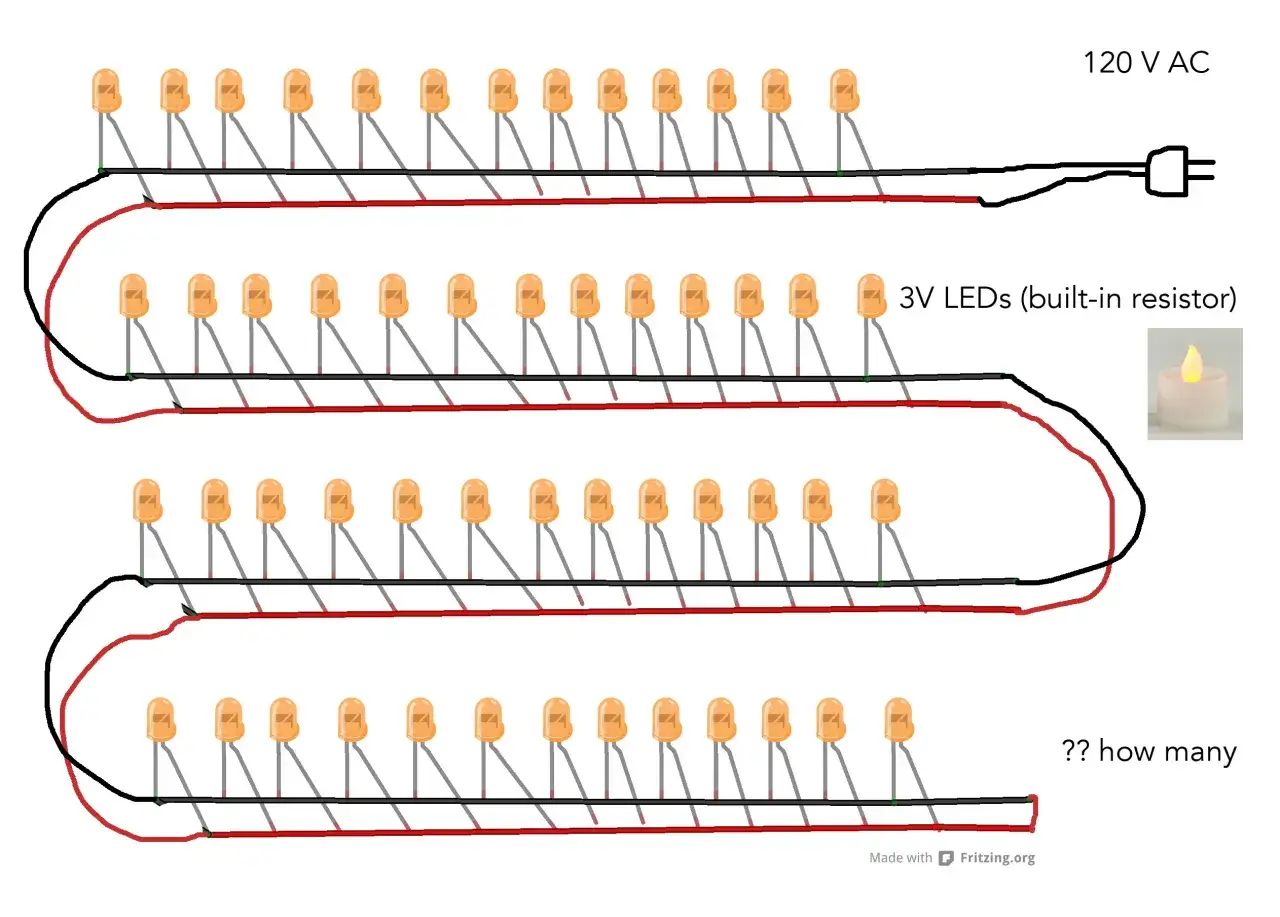

Choisir le bon montage entre série et parallèle
Le bon schéma dépend d’abord du type de LED que tu utilises. Avec des LED nues, la série est souvent le montage le plus propre, parce que le même courant traverse toute la chaîne. Avec des rubans LED ou plusieurs branches d’éclairage à répartir dans une pièce, le parallèle est généralement plus pratique, surtout quand je veux garder une luminosité homogène sur toute la longueur.
| Critère | Montage en série | Montage en parallèle |
|---|---|---|
| Courant | Identique dans toute la chaîne | Réparti entre les branches |
| Tension | Les tensions s’additionnent | La tension reste la même sur chaque branche |
| Comportement en cas de panne | Une LED ouverte peut couper toute la chaîne | Les autres branches continuent de fonctionner |
| Usage idéal | LED nues, chaîne identique, driver adapté | Rubans LED, branches multiples, longues installations |
| Point faible principal | Besoin d’une tension suffisante et bien calculée | Répartition du courant à équilibrer correctement |
Dimensionner la résistance et l’alimentation sans improviser
Quand on parle de câblage LED, la première erreur consiste à croire qu’une LED peut être branchée “comme une ampoule”. Ce n’est pas le cas : une LED se pilote en courant, pas seulement en tension. Pour une chaîne série simple, j’utilise la formule classique R = (V alimentation - somme des tensions directes) / I. Pour la puissance de la résistance, je garde aussi la formule P = I² × R ou, plus simplement, la tension restante multipliée par le courant.
| Montage | Règle de calcul | Ce que j’applique en pratique |
|---|---|---|
| Série | R = (V alim - ΣVf) / I | Je calcule la résistance une fois que je connais la tension directe de chaque LED |
| Parallèle | Une résistance par branche | Je n’utilise pas une seule résistance commune pour plusieurs LED en parallèle |
| Ruban LED | Respect de la tension nominale | Je pars sur 12 V ou 24 V selon le modèle, sans ajout arbitraire de résistance |
Exemple concret : si je branche 6 LED blanches de 3 V sous 20 mA sur une alimentation 24 V, la chaîne consomme 18 V. Il reste 6 V à dissiper dans la résistance, donc R = 6 / 0,02 = 300 Ω. La puissance dissipée est d’environ 0,12 W, donc je choisis une résistance de 0,25 W au minimum, souvent 0,5 W si je veux un montage plus confortable thermiquement.
Pour plusieurs LED en parallèle, je préfère une approche plus rigoureuse : chaque branche doit avoir sa propre limitation de courant. Si tu fais du parallèle avec des LED nues, un simple partage de résistance ne suffit pas, parce que les petites différences de tension directe entre diodes peuvent faire “manger” plus de courant à une branche qu’à l’autre. Si le calcul devient trop contraignant, je passe directement à un driver à courant constant. Le vrai piège, ensuite, vient souvent de la longueur des câbles.
Gérer la chute de tension sur les longueurs importantes
Sur les petites montées de LED, la chute de tension reste discrète. Dès qu’on allonge les fils, qu’on enchaîne plusieurs mètres de ruban ou qu’on alimente une installation depuis une seule extrémité, la luminosité commence à varier. C’est souvent là que les gens pensent avoir un problème de LED alors que le vrai coupable est simplement la résistance du câble.
Pour les installations domestiques, je préfère quelques règles de terrain plutôt qu’un bricolage optimiste :
- Je passe volontiers en 24 V plutôt qu’en 12 V dès que la longueur augmente, parce qu’à puissance égale le courant baisse et les pertes aussi.
- Je fais une injection d’alimentation au milieu ou aux deux extrémités quand le ruban est long.
- Je garde, si possible, une chute de tension inférieure à environ 3 % sur la ligne principale.
- Je distribue les branches en étoile quand je veux une luminosité régulière partout.
- Je limite le chaînage en bout à bout quand le fabricant recommande une alimentation parallèle.
Le point important, ici, c’est que le parallèle n’est pas seulement une “option de câblage” : c’est souvent ce qui évite qu’un bout de ruban soit plus sombre que l’autre. Si je veux une ligne nette, uniforme et durable, je préfère plusieurs départs courts et bien alimentés plutôt qu’un seul trajet électrique qui s’épuise en route. Et c’est précisément là que les erreurs de montage apparaissent le plus souvent.
Les erreurs que je vois le plus souvent
Le câblage LED paraît simple, mais quelques erreurs reviennent sans cesse et font perdre du temps, de la luminosité ou, pire, de la fiabilité. Certaines sont bénignes au début, puis deviennent visibles après quelques heures de fonctionnement seulement.
- Mettre plusieurs LED nues en parallèle avec une seule résistance : le courant se répartit mal et une branche peut surconsommer.
- Brancher une chaîne série sans vérifier la tension disponible : si la marge est trop faible, les LED s’allument mal ou pas du tout.
- Sous-dimensionner l’alimentation : une marge trop courte fait chauffer le bloc et réduit sa durée de vie.
- Mélanger des LED de couleurs ou de caractéristiques différentes dans la même branche : la tension directe n’est pas la même, donc le comportement devient irrégulier.
- Confondre driver à courant constant et alimentation à tension constante : ce n’est pas le même usage, et ce détail change tout.

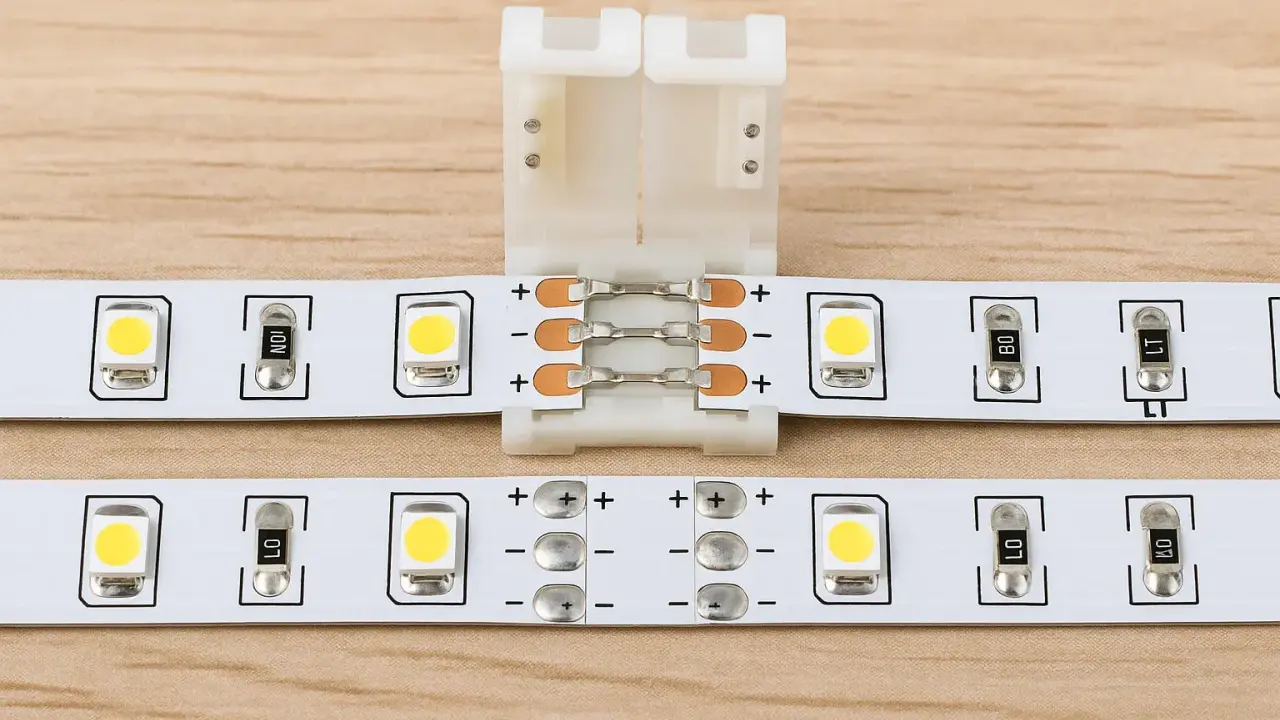

- Utiliser des connecteurs fragiles ou mal serrés : sur une installation fixe, la panne vient parfois de là avant même la LED.
Je suis aussi vigilant sur le secteur 230 V : dans une maison, on n’alimente pas des LED nues directement sur le réseau. Je passe par une alimentation ou un driver adapté, avec la bonne tension secondaire et la bonne réserve de courant. Pour rendre tout cela concret, je prends maintenant trois cas de figure typiques.
Trois cas concrets de câblage qui fonctionnent bien à la maison
Dans la vraie vie, je ne traite pas toutes les installations LED de la même manière. Le bon montage dépend du produit, de la longueur et de l’effet lumineux recherché. Voici les cas que je rencontre le plus souvent et la logique que je garde.
| Cas | Montage recommandé | Pourquoi ce choix fonctionne | Ce que j’évite |
|---|---|---|---|
| Ruban LED 24 V sous meuble, 4 à 6 m | Deux branches parallèles alimentées au centre ou aux deux extrémités | La luminosité reste homogène et la chute de tension est mieux maîtrisée | Un seul départ en bout à bout sur toute la longueur |
| Petite guirlande de LED nues décoratives | Chaînes série identiques, puis branches en parallèle si besoin | Le courant est bien limité et chaque branche reste prévisible | Des LED nues en parallèle sans résistance propre |
| Éclairage d’étagère ou de niche sur une grande longueur | Segments courts répartis en parallèle avec distribution en étoile | Chaque segment reçoit la même tension et garde la même intensité lumineuse | Un long chemin unique où tout le courant passe dans le même câble |
Ce tableau résume bien ma logique de terrain : quand je veux de la stabilité, je donne à chaque segment la bonne tension, la bonne limitation de courant et une alimentation propre. Je préfère aussi tester une branche complète avant de multiplier les départs, parce qu’un montage LED se corrige toujours plus facilement sur l’établi que déjà fixé au mur.
La méthode que je retiens pour un montage fiable
Si je devais retenir une méthode simple, ce serait celle-ci : identifier d’abord le type de LED, choisir ensuite entre chaîne série ou distribution parallèle, puis vérifier le courant, la puissance et la longueur des câbles. Pour une installation domestique, je retiens aussi trois réflexes utiles : marge de 20 à 30 % sur l’alimentation, test d’une branche avant la pose finale, et câblage soigné avec des connexions fiables plutôt que des solutions temporaires.
- LED nues : je pense d’abord en courant et en limitation par branche.
- Rubans LED : je respecte la tension nominale, puis j’organise l’alimentation en parallèle si la longueur l’exige.
- Longs parcours : je passe volontiers en 24 V, avec injection supplémentaire si nécessaire.
- Montage durable : je privilégie des connexions propres, accessibles et correctement dimensionnées.
Au fond, bien raccorder plusieurs LED, c’est surtout éviter trois pièges : la surintensité, la chute de tension et la répartition inégale du courant. Quand ces trois points sont maîtrisés, l’éclairage devient plus stable, plus homogène et beaucoup plus simple à faire durer dans le temps.
